ФОНАРЬ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

ЭЛЕКТРООБОРУДОВАНИЕ

ФОНАРЬ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

СНЯТИЕ И УСТАНОВКА

M1542004200199

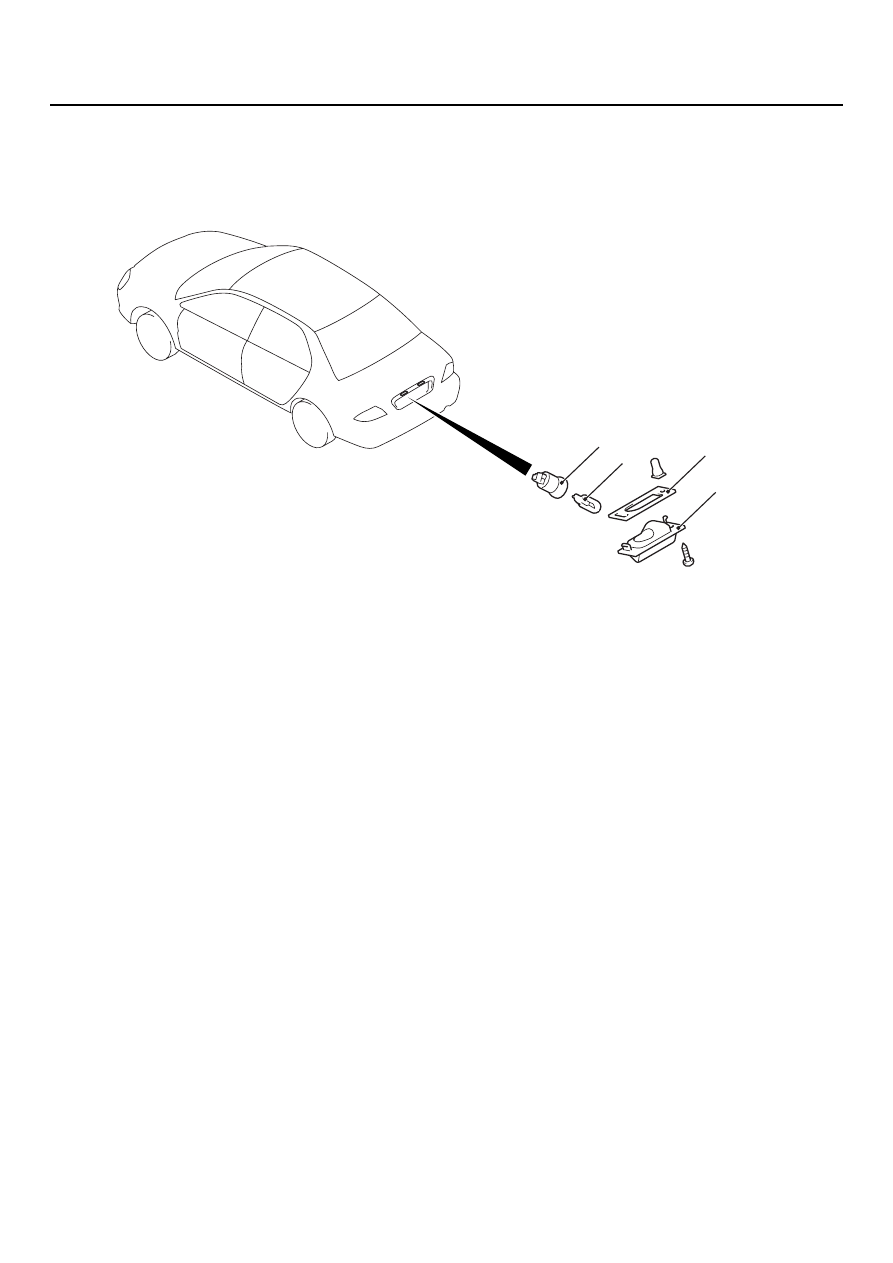

<Седан>

AC304716AB

3

4

2

1

Последовательность снятия
деталей

1.

Оптический элемент фонаря
освещения номерного знака.

2.

Уплотнение.

3.

Патрон лампы.

4.

Лампа фонаря освещения
номерного знака.

Последовательность снятия
деталей

54A- 99

ВЫКЛЮЧАТЕЛЬ ЛАМПЫ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

ЭЛЕКТРООБОРУДОВАНИЕ

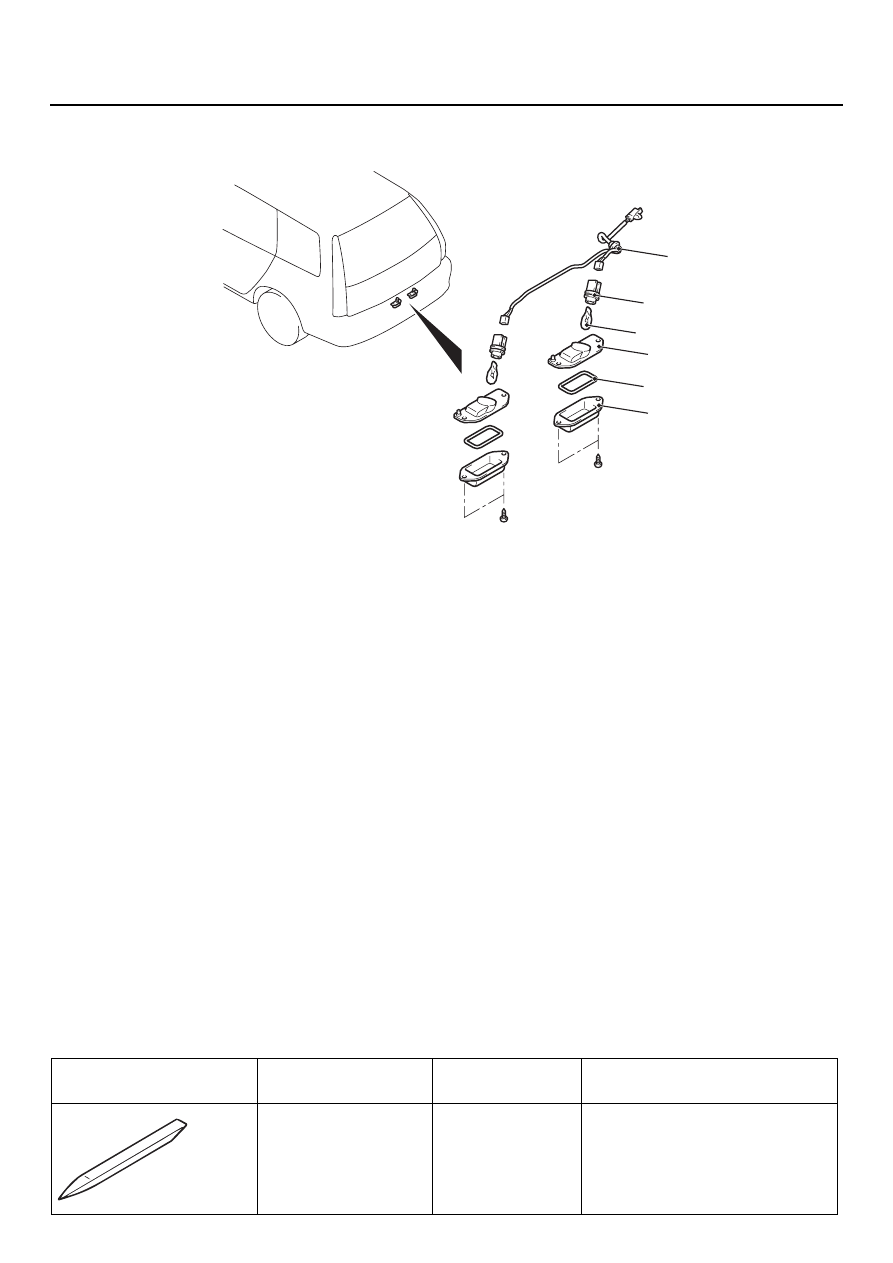

<Универсал>

ВЫКЛЮЧАТЕЛЬ ЛАМПЫ АВАРИЙНОЙ

СИГНАЛИЗАЦИИ

ПОИСК НЕИСПРАВНОСТЕЙ

M1542000701333

ФУНКЦИЯ МИГАНИЯ ЛАМПЫ
АВАРИЙНОЙ СИГНАЛИЗАЦИИ

Лампа аварийной сигнализации (функция
мигания) управляется системой электрооборуJ
дования с цифровым электронным управлением
(SWS). При поиске неисправностей, обратитесь к
соответствующим разделам, приведенным ниже.

•

Без использования контрольного устройства
системы SWS (См. главу 54B, "Поиск
неисправностей в системе SWS",

CTP. 54B-44

).

•

При использовании контрольного устройства
системы SWS (См. главу 54C, "Поиск
неисправностей в системе SWS",

CTP. 54C-33

).

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1542000600935

AC304717AB

2

1

3

4

5

6

Последовательность снятия
деталей

1.

Оптический элемент фонаря
освещения номерного знака.

2.

Уплотнение.

3.

Корпус фонаря освещения
номерного знака.

4.

Патрон лампы.

5.

Лампа фонаря освещения
номерного знака.

6.

Жгут проводов.

Последовательность снятия
деталей

Инструмент

Номер

Название
инструмента

Применение

MB990784

Съемник
орнаментов

Снятие центральной панели
и центральной панели
для выхода воздуха

MB990784

54A- 100

ВЫКЛЮЧАТЕЛЬ ЛАМПЫ АВАРИЙНОЙ СИГНАЛИЗАЦИИ

ЭЛЕКТРООБОРУДОВАНИЕ

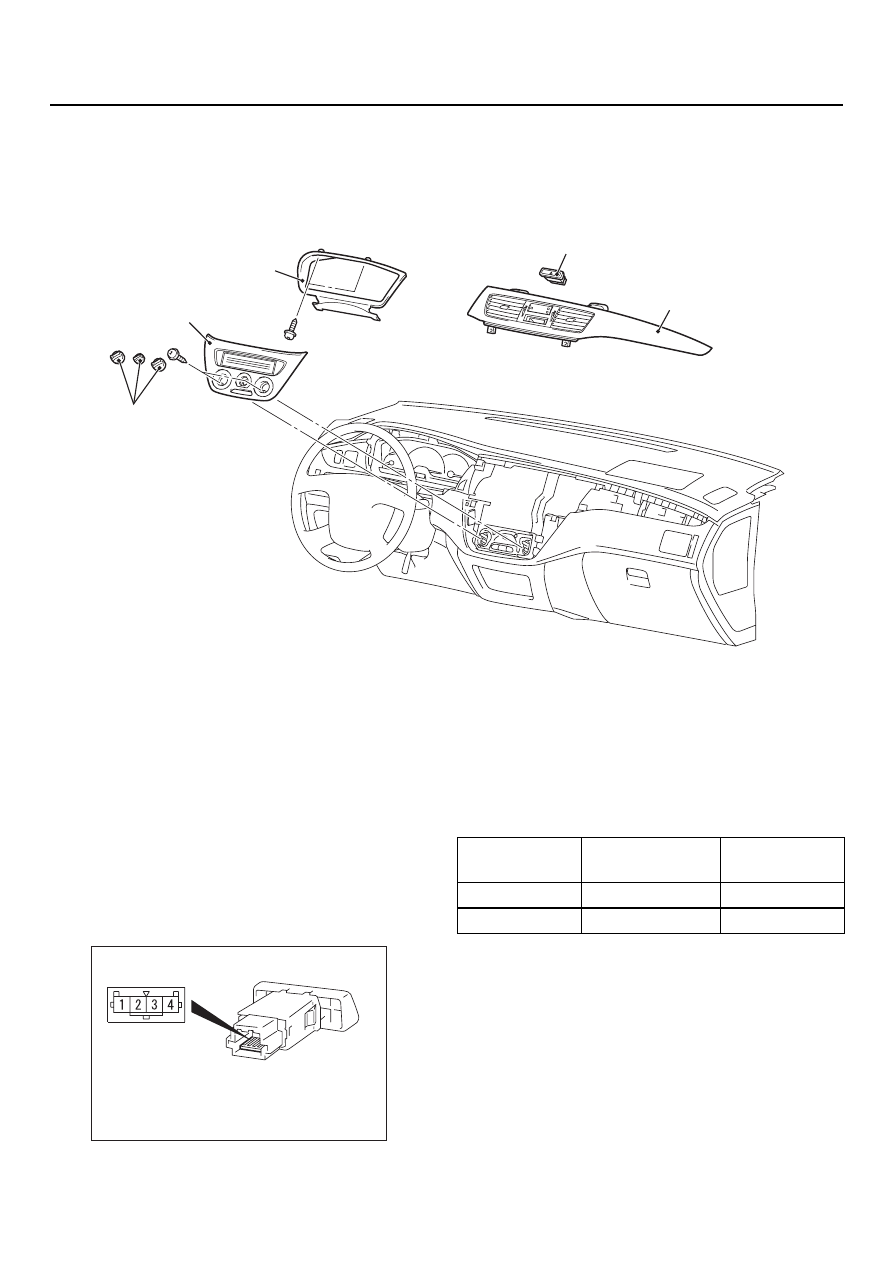

ВЫКЛЮЧАТЕЛЬ ЛАМПЫ
АВАРИЙНОЙ СИГНАЛИЗАЦИИ

СНЯТИЕ И УСТАНОВКА

M1542006600449

ПРОВЕРКА

M1542011200920

ПРОВЕРКА СОСТОЯНИЯ
ВЫКЛЮЧАТЕЛЯ ЛАМПЫ АВАРИЙНОЙ
СИГНАЛИЗАЦИИ

AC304721AB

3

4

2

1

5

Последовательность снятия деталей

1. Ручки управления.
2. Центральная панель.
3. Рамка приборов.

4. Центральная панель для выхода воздуха.
5. Выключатель лампы аварийной

сигнализации.

Последовательность снятия деталей

AC305304

Положение
выключателя

Соединение
мультитестера

Нормальное
состояние

Отпущенное

1 J 2

Разрыв цепи

Нажатое

1 J 2

Не более 2 Ом

54A- 101

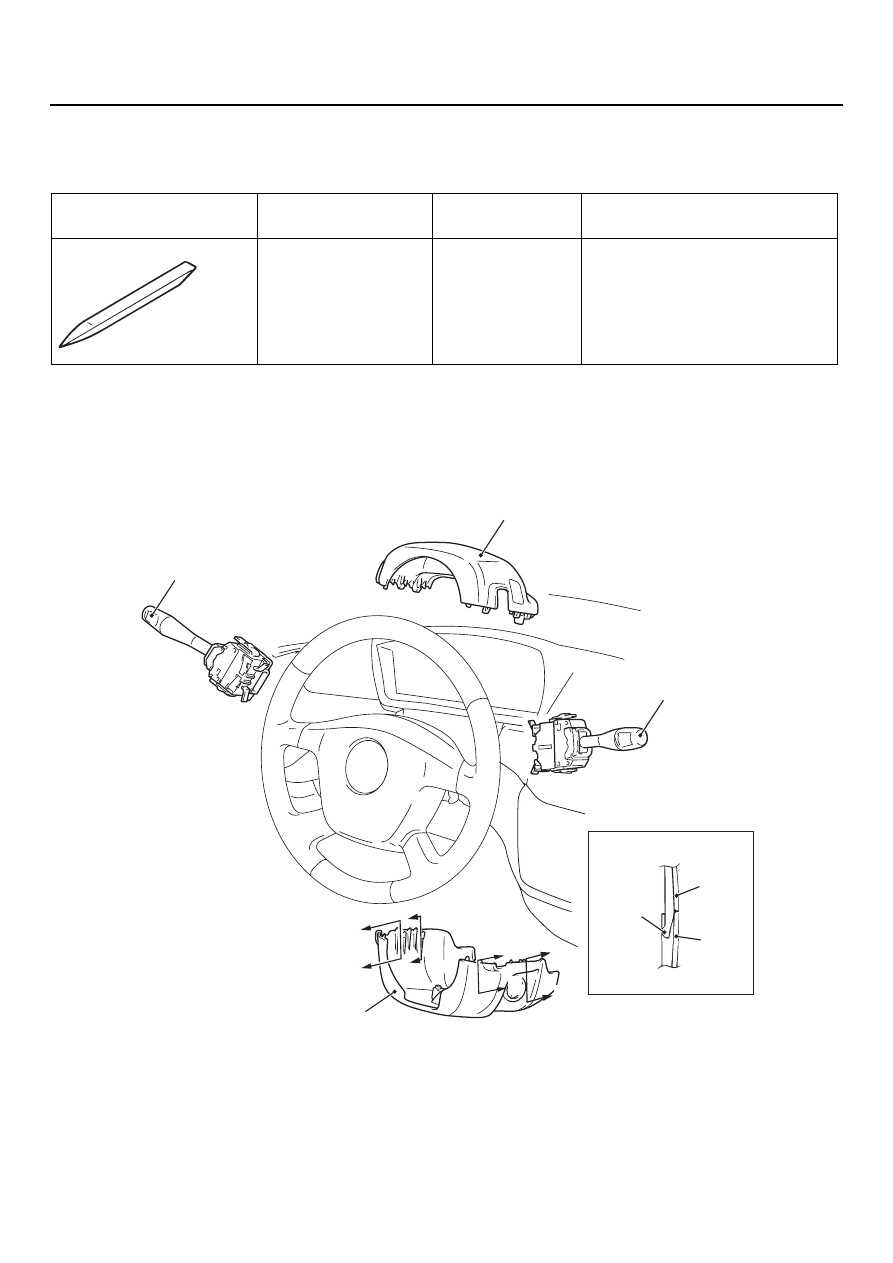

ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ

ЭЛЕКТРООБОРУДОВАНИЕ

ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1542000600946

ПОДРУЛЕВОЙ ПЕРЕКЛЮЧАТЕЛЬ

СНЯТИЕ И УСТАНОВКА

M1543009100446

Инструмент

Номер

Название
инструмента

Применение

MB990784

Съемник
орнаментов

Снятие облицовки рулевой
колонки

MB990784

AC305305 AB

2

1

Выступ

A

A

A

A

A

A

A

A

1

4

2

3

Последовательность снятия деталей

1. Нижняя часть облицовки рулевой

колонки.

2. Верхняя часть облицовки рулевой

колонки.

3. Переключатель сигналов поворота

и освещения.

4. Переключатель стеклоочистителя

и омывателя ветрового стекла.

Последовательность снятия деталей
