Mitsubishi Lancer / Lancer Wagon. Руководство - часть 189

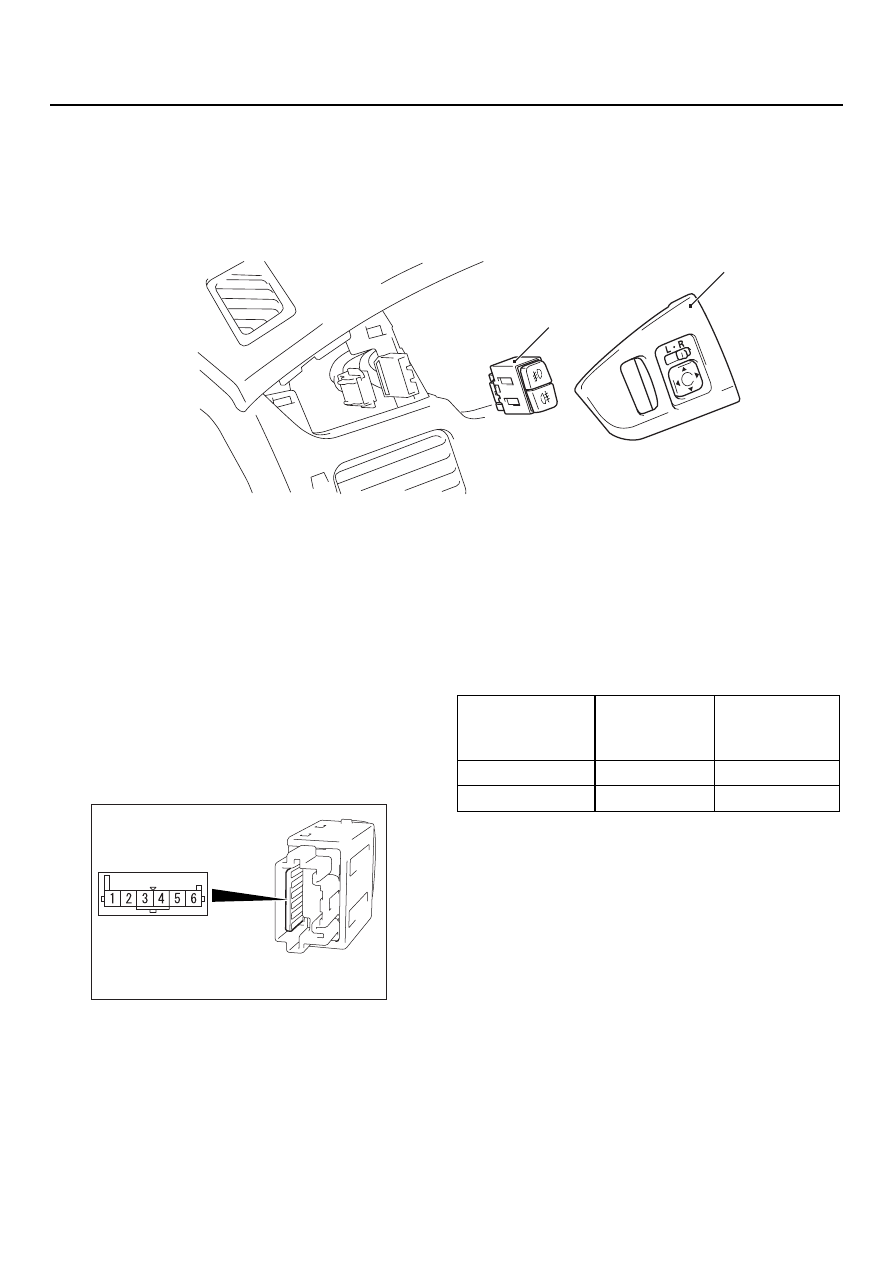

54A- 86

ПРОТИВОТУМАННЫЕ ФАРЫ

ЭЛЕКТРООБОРУДОВАНИЕ

ВЫКЛЮЧАТЕЛЬ
ПРОТИВОТУМАННЫХ ФАР

СНЯТИЕ И УСТАНОВКА

M1542013900033

ПРОВЕРКА

M1542011200919

ПРОВЕРКА СОСТОЯНИЯ
ВЫКЛЮЧАТЕЛЯ ПЕРЕДНИХ
ПРОТИВОТУМАННЫХ ФАР

AC304663AB

2

1

Последовательность снятия
деталей

1. Орнамент панели приборов (См. главу

52A, "Панель приборов",

CTP. 52A-2

).

2. Выключатель противотуманной фары

(для передних фар и задних
противотуманных фонарей).

AC305187AB

Положение
выключателя

Соединение
мультитесте
ра

Нормальное
состояние

Нажатое

1 J 2

Не более 2 Ом

Отпущенное

1 J 2

Разрыв цепи

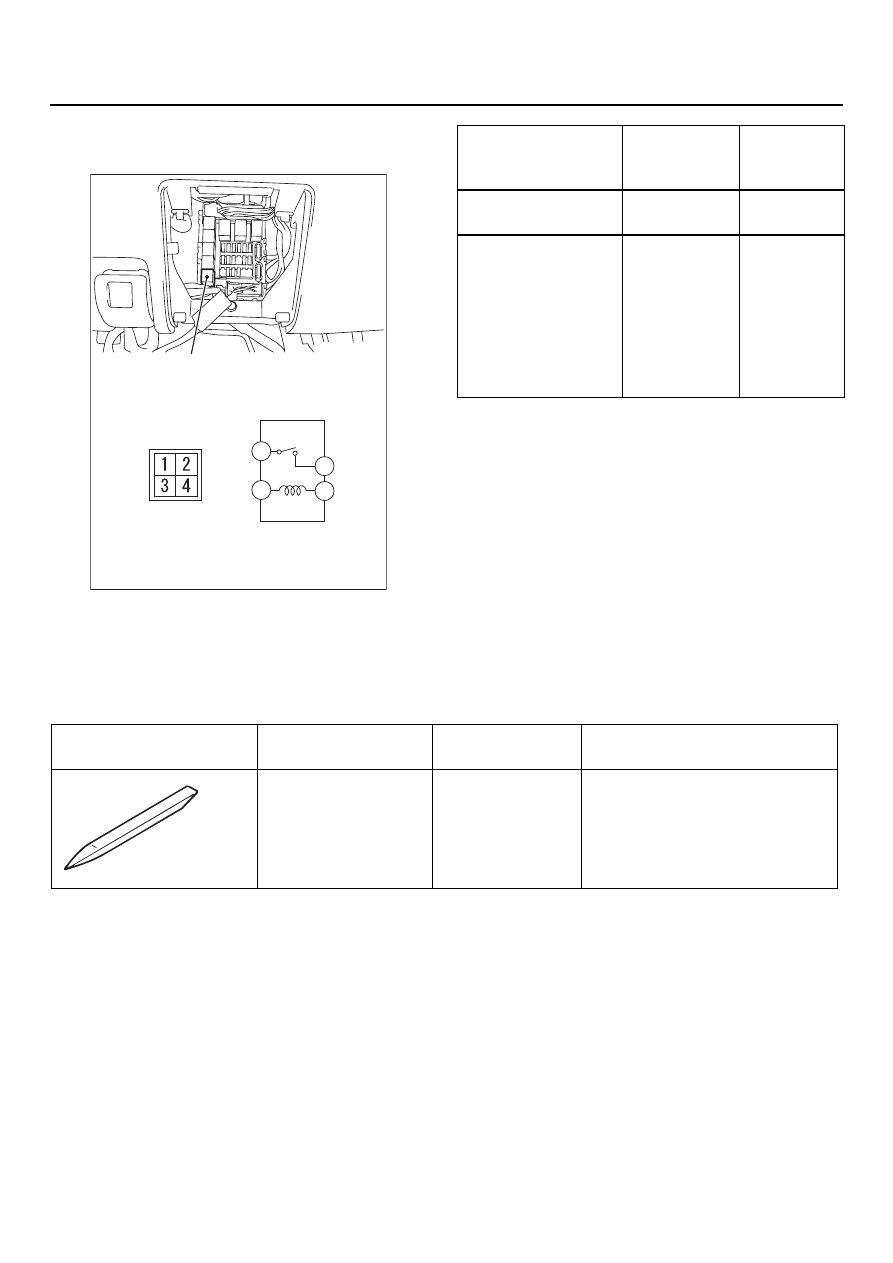

54A- 87

ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ

ЭЛЕКТРООБОРУДОВАНИЕ

ПРОВЕРКА СОСТОЯНИЯ РЕЛЕ
ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР

ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ

ПОИСК НЕИСПРАВНОСТЕЙ

M1542000701300

Если выключатель задних противотуманных
фонарей находится в положении "ON"
(включено) при включенных фарах головного
света или передних противотуманных фарах,
задние противотуманные фонари могут быть
поперемено включены или выключены.
Если фары головного света и передние
противотуманные фары выключены,
то одновременно выключены и задние
противотуманные фонари.

Противотуманные фары управляются системой
электрооборудования с цифровым электронJ
ным управлением (SWS). При поиске
неисправностей, обратитесь к соответствуюJ
щим разделам, приведенным ниже.

•

Без использования контрольного устройства
системы SWS (См. главу 54B, "Поиск
неисправностей в системе SWS",

CTP. 54B-44

).

•

При использовании контрольного устройства
системы SWS (См. главу 54C, "Поиск
неисправностей в системе SWS",

CTP. 54C-33

).

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1542000600902

1

4

3

2

AC305276 AB

Реле передних
противотуманных фар

Напряжение
аккумуляторной
батареи

Соединение
мульти3
тестера

Нормаль3
ное
состояние

Не подается

1 J 4

Разрыв
цепи

•

Подсоедините
клемму № 2 к (+)
аккумуляторной
батареи

•

Подсоедините
клемму № 3 к (J)
аккумуляторной
батареи

1 J 4

Не более
2 Ом

Инструмент

Номер

Название
инструмента

Применение

MB990784

Съемник
орнаментов

Снятие орнамента с панели
приборов

MB990784

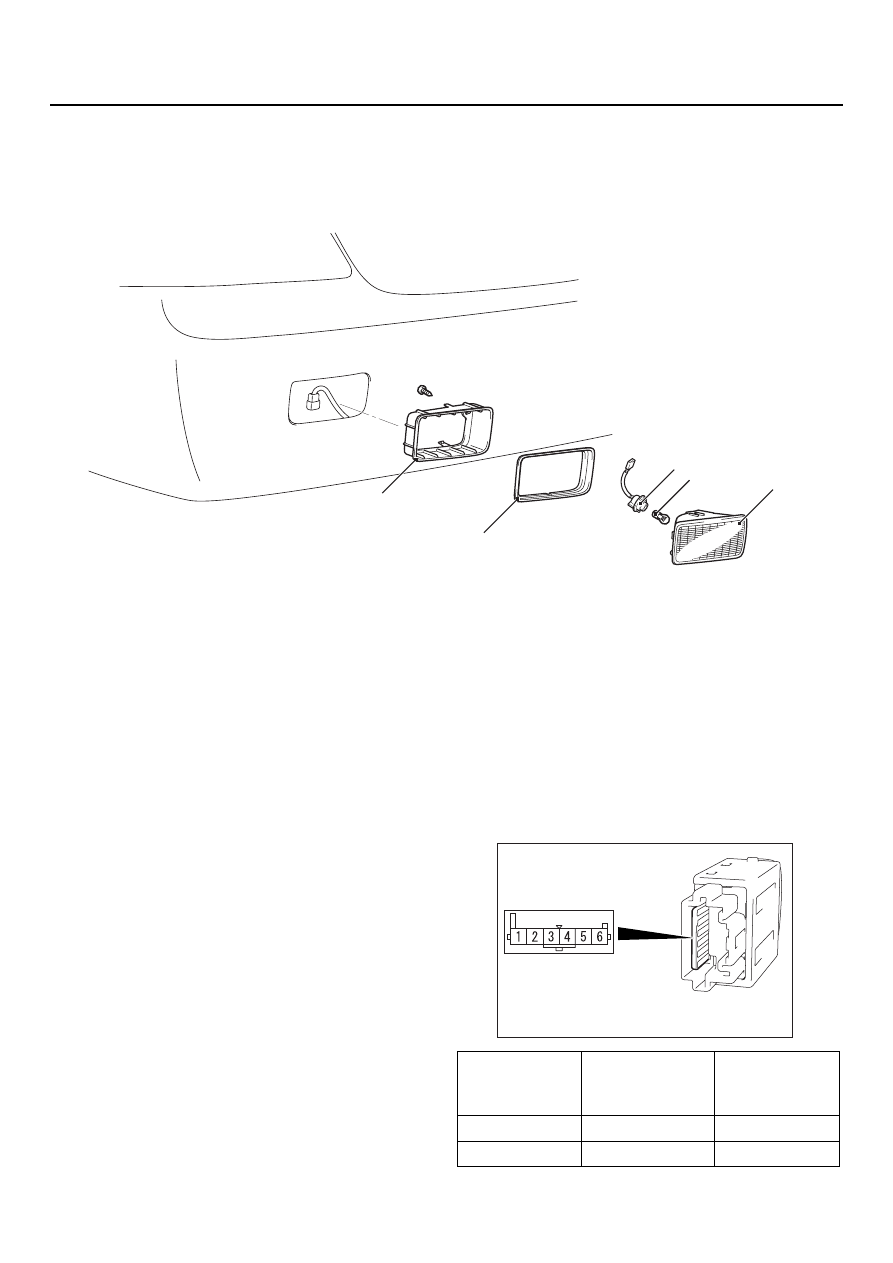

54A- 88

ЗАДНИЙ ПРОТИВОТУМАННЫЙ ФОНАРЬ

ЭЛЕКТРООБОРУДОВАНИЕ

ЗАДНИЕ ПРОТИВОТУМАННЫЕ
ФОНАРИ

СНЯТИЕ И УСТАНОВКА

M1542009800077

ВЫКЛЮЧАТЕЛЬ ЗАДНЕГО
ПРОТИВОТУМАННОГО ФОНАРЯ

СНЯТИЕ И УСТАНОВКА

M1542014200015

См.

CTP. 54A-86

.

ПРОВЕРКА

M1542011200942

ПРОВЕРКА СОСТОЯНИЯ
ВЫКЛЮЧАТЕЛЯ ЗАДНЕГО
ПРОТИВОТУМАННОГО ФОНАРЯ

AC305278AB

3

2

1

4

5

Последовательность снятия
деталей

1. Кронштейн фонаря.
2. Задний противотуманный фонарь

в сборе.

3. Ободок фонаря.
4. Патрон лампы.
5. Лампа.

Последовательность снятия
деталей

Положение
выключателя

Соединение
мультитесте3
ра

Нормальное
состояние

Нажатое

5 J 6

Не более 2 Ом

Отпущенное

5 J 6

Разрыв цепи

AC305187AB

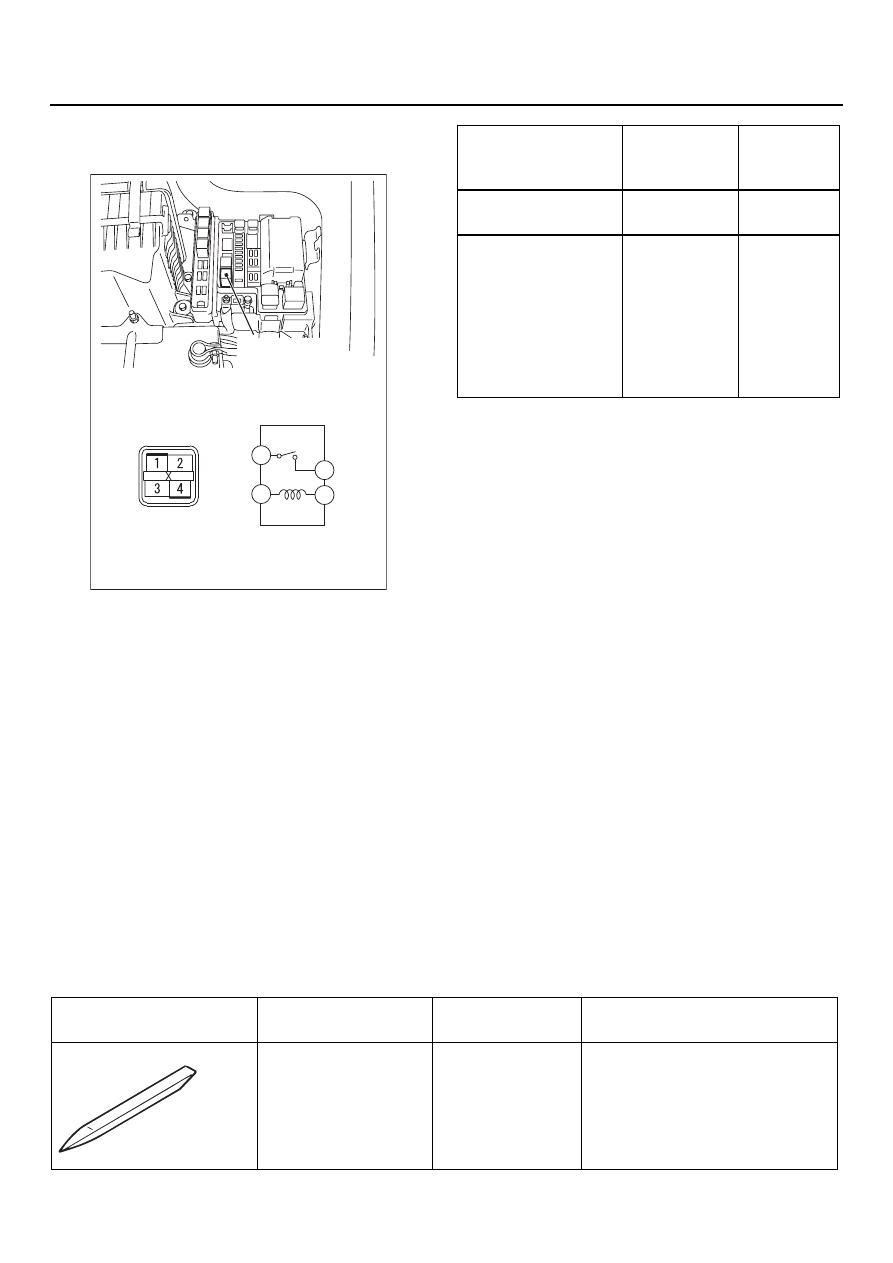

54A- 89

БОКОВОЙ УКАЗАТЕЛЬ ПОВОРОТА

ЭЛЕКТРООБОРУДОВАНИЕ

ПРОВЕРКА СОСТОЯНИЯ РЕЛЕ
ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР

БОКОВОЙ УКАЗАТЕЛЬ ПОВОРОТА

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1542000600913

AC305279

1

4

3

2

AB

Реле заднего противотуманного фонаря

Напряжение
аккумуляторной
батареи

Соединение
мульти3
тестера

Нормаль3
ное
состояние

Не подается

1 J 4

Разрыв
цепи

•

Подсоедините
клемму № 3 к (+)
аккумуляторной
батареи

•

Подсоедините
клемму № 2 к (J)
аккумуляторной
батареи

1 J 4

Не более
2 Ом

Инструмент

Номер

Название
инструмента

Применение

MB990784

Съемник
орнаментов

Снятие бокового сигнала
поворотов

MB990784
