54A- 78

ФАРЫ ГОЛОВНОГО СВЕТА

ЭЛЕКТРООБОРУДОВАНИЕ

9. "Прокачайте" переднюю подвеску тремя

вертикальными движениями, прикладывая
вес тела на капот или бампер.

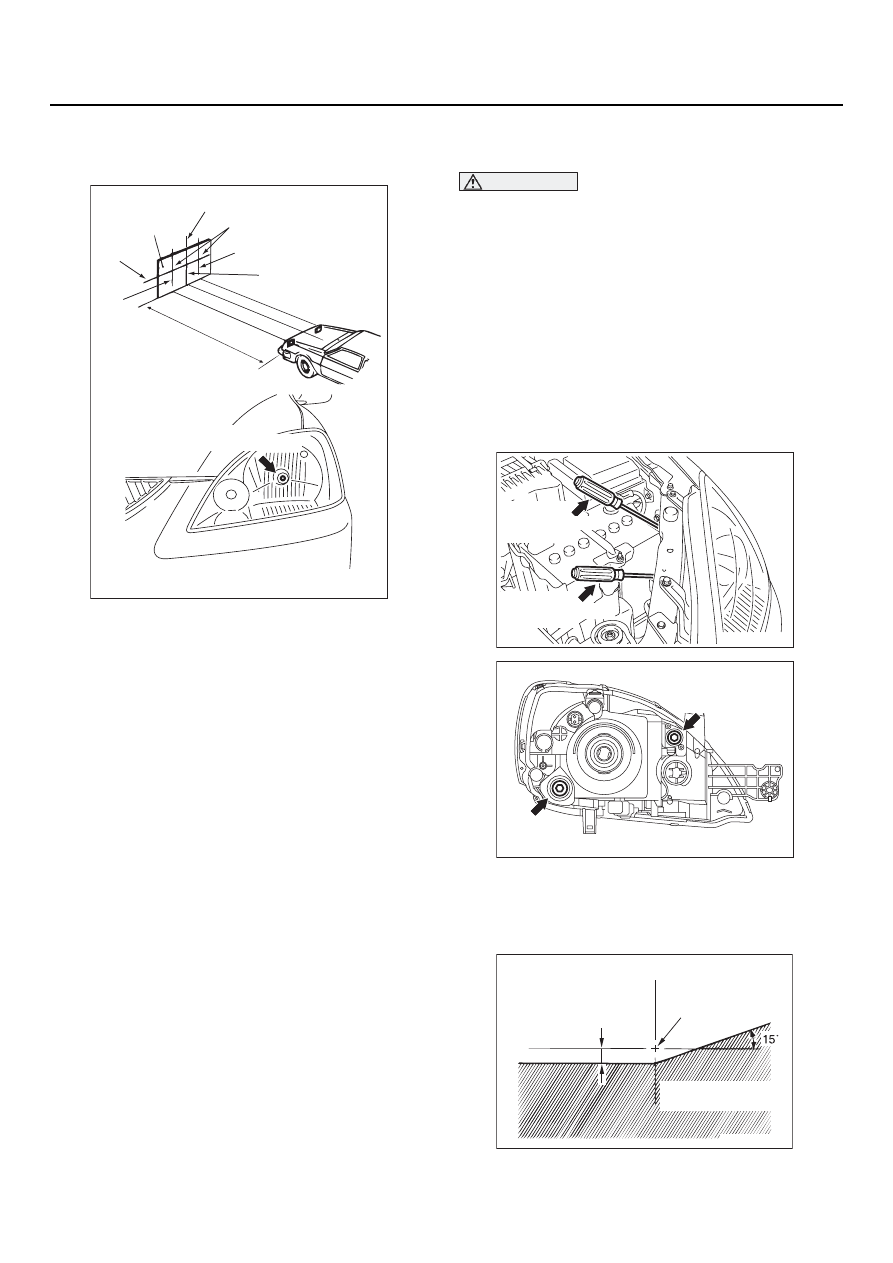

10.На экран или стену потребуется нанести

четыре линии при помощи клейкой ленты:
(1) Проведите вертикальную линию

(или приклейте ленту), совпадающую
с центральной линией автомобиля.

(2) Измерьте расстояние от центра фар

головного света до пола. Перенесите
сделанные измерения на экран.
Проведите через отмеченные точки
высоты горизонтальную линию,
необходимую для вертикальной
регулировки фар.

NOTE: Высота от пола до оптического
центра фар головного света (справочное
значение): 840 мм

(3) Измерьте расстояние от центральной

(вертикальной) линии автомобиля
до оптического центра каждой фары.
Перенесите сделанные измерения
на экран. Проведите через отмеченные
точки вертикальные линии (клейкую
линию) на экране в соответствии
с центром каждой лампы фары головного
света.

РЕГУЛИРОВКА СВЕТОВЫХ ПЯТЕН
ФАР ГОЛОВНОГО СВЕТА

ВНИМАНИЕ

•

Не закрывайте каждую фару более трех
минут во избежание деформации
пластиковых оптических элементов фар.

•

При регулировании светового пучка
каждой фары, отключите другую фару
путем отсоединения соответствующего
разъема. При подсоединении разъема,
убедитесь, что световой пучок случайно
не отклонился от нормального
направления.

1. Ближний свет фар головного света должен

проектироваться на верхний край светового
пучка экрана (световая граница).

2. Если этого не происходит, вращением

регулировочных винтов добейтесь
необходимого положения светового пучка
ближнего света на экране.

AC304804

(1)

(2)

(3)

Headlamp centre line

Vehicle crntre line

Screen

(3)

10 m

(1)

(2)

(3)

(3)

AB

Центральная линия
автомобиля

Экран

Расстояние от центра
фар до пола

10 м

Центр фар
головного света

AC300567AB

Регулировка
в горизонтальном
направлении

Регулировка
в вертикальном
направлении

AC300658 AB

Регулировка
в вертикальном
направлении

Регулировка
в горизонтальном
направлении

AC305155

(H)

(V)

Отклонение
в вертикальном
направлении [0,69°]

Центр фар
головного света

Зона максимальной
интенсивности света

AB

54A- 79

ФАРЫ ГОЛОВНОГО СВЕТА

ЭЛЕКТРООБОРУДОВАНИЕ

Номинальное значение:
(Вертикальное направление) 0,69

°

 ниже

горизонтальной линии 3 (H)
(Горизонтальное направление)
Положение, при котором наклонная
линия под углом 15

°

 пересекает

вертикальную линию (V)

Предельное значение:
Вертикальное направление;

±

 0,29

°

 от номинального значения

Горизонтальное направление;

±

 0,5

°

 от номинального значения

ИЗМЕРЕНИЕ ИНТЕНСИВНОСТИ
ОСВЕЩЕНИЯ

M1542001000464

1. Установка дальнего света фар.
2. При помощи фотометра и рекомендаций,

изложенных в Руководстве производителя,
измерьте силу света фар и убедитесь,
что измеренное значение удовлетворяет
предельному значению.

Предельное значение:
Не менее 30000 кд (когда экран
расположен в 25 м впереди
автомобиля).

NOTE: При измерении силы света,
поддерживайте работу двигателя при частоте
вращения коленчатого вала 2000 1/мин,
при полностью заряженной аккумуляторной
батарее.
Возможны специальные местные нормы
по силе света для конкретных условий
эксплуатации. Обеспечьте необходимые
регулировки, учитывающие эти требования.
Если при проведении этих измерений исполь
зуется люксметр, преобразуйте полученные
значения в показания фотометра при помощи
следующей формулы.

I =E x r

2

:

•

I = сила света (кд)

•

E = освещенность (люксы)

•

r = расстояние (м) от фар до люксметра

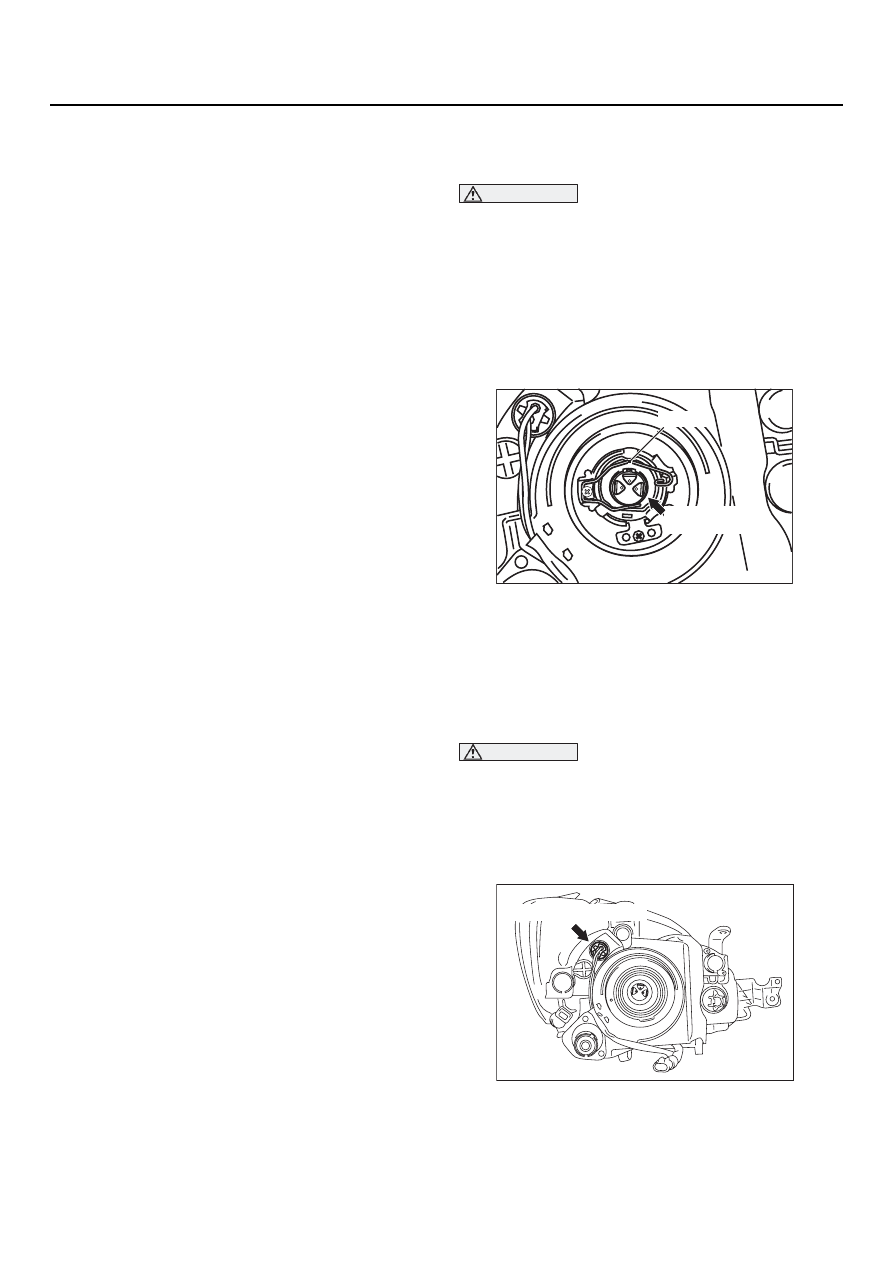

ЗАМЕНА НЕИСПРАВНЫХ ЛАМП

M1542001300658

Лампа фары головного света

ВНИМАНИЕ

Не касайтесь стеклянной колбы лампы
руками или грязными перчатками,
поскольку такая лампа в этом случае вскоре
перегорит. Если поверхность колбы лампы
становится грязной, очистите ее спиртом
или растворителем, а перед установкой
дайте лампе просохнуть.
1. Отсоедините аккумуляторную батарею.
2. Отсоедините разъем.

3. Снимите крышку патрона лампы.
4. Отцепите монтажную пружину лампы,

чтобы вытащить лампу.

5. По окончании замены лампы, правильно

установите разъем.

Лампа габаритного света

ВНИМАНИЕ

Не касайтесь стеклянной колбы лампы
голыми руками или грязными перчатками.
При наличии загрязнений на лампе,
немедленно снимите грязь спиртом
или растворителем и после просушки,
установите лампу на место.

1.

Отсоедините разъем.

2. Поверните патрон габаритной лампы

и извлеките из него лампу.

AC300667

Лампа фары
головного света

AB

Пружина

AC300668

Лампа габаритного света

AB

54A- 80

ФАРЫ ГОЛОВНОГО СВЕТА

ЭЛЕКТРООБОРУДОВАНИЕ

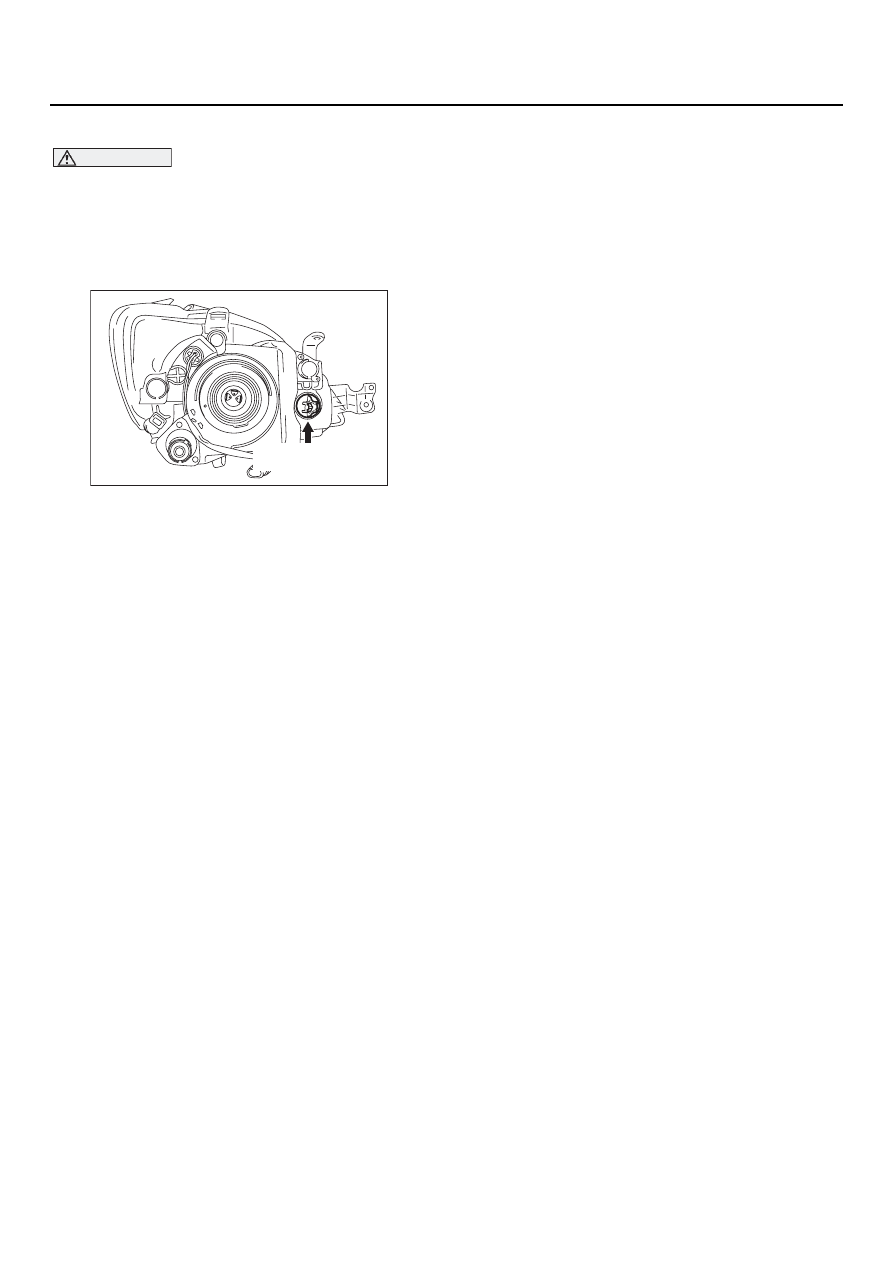

Лампа переднего указателя поворота

ВНИМАНИЕ

Не касайтесь стеклянной колбы лампы
голыми руками или грязными перчатками.
При наличии загрязнений на лампе,
немедленно снимите грязь спиртом или
растворителем и после просушки,
установите лампу на место.

1.

Отсоедините разъем.

2. Выверните из патрона лампу переднего

указателя поворота и извлеките
ее из корпуса фонаря.

AC300669

Лампа переднего
указателя поворота

AB

54A- 81

ФАРЫ ГОЛОВНОГО СВЕТА

ЭЛЕКТРООБОРУДОВАНИЕ

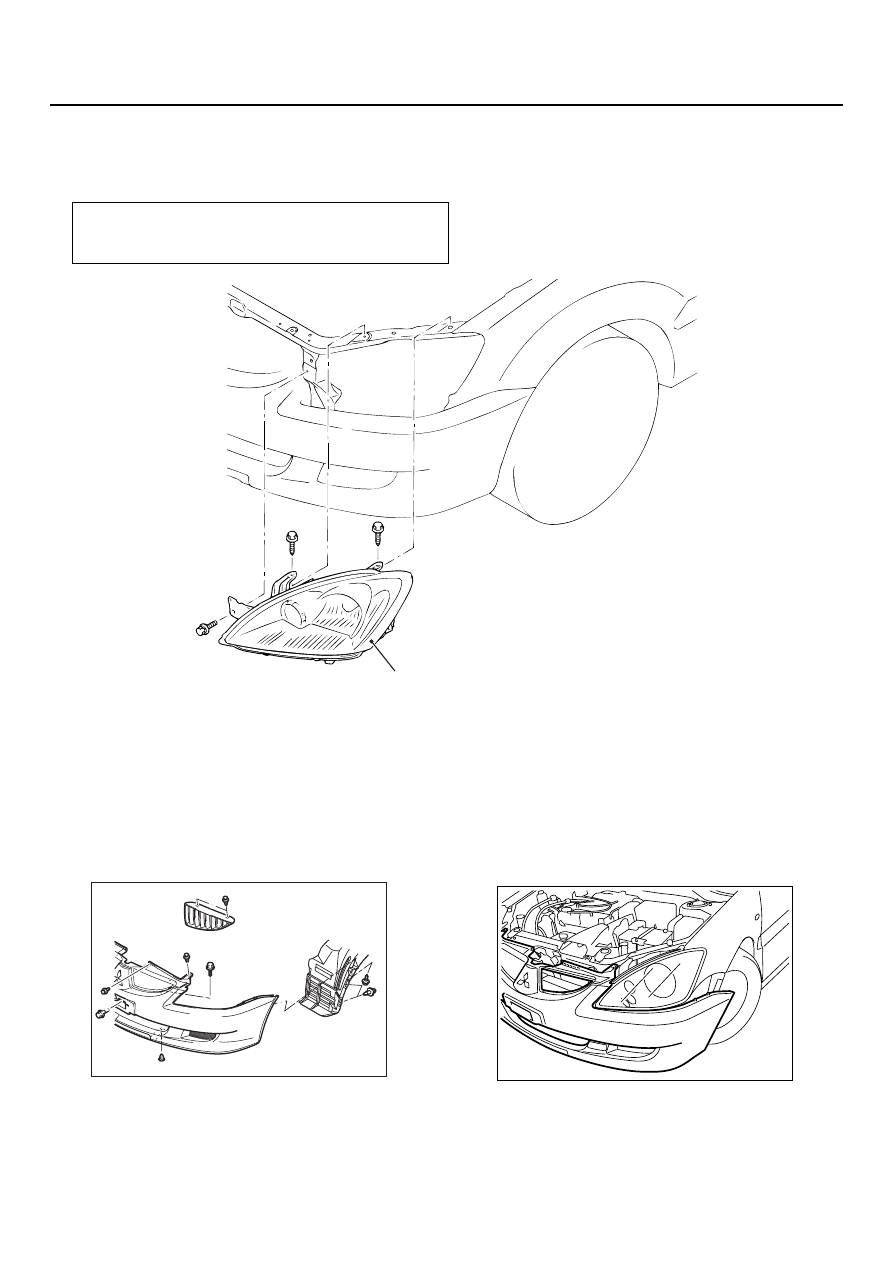

ФАРЫ ГОЛОВНОГО СВЕТА

СНЯТИЕ И УСТАНОВКА

M1542001800244

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> СНЯТИЕ ФАРЫ ГОЛОВНОГО
СВЕТА В СБОРЕ

1. Снимите брызговик, облицовку радиатора,

установочные фиксаторы переднего бампера
в сборе, отверните винты и болты,
как показано на рисунке.

2. Сдвиньте передний бампер в сборе

и снимите фару головного света в сборе.

Дополнительные операции после установки
Регулировка светового пучка фар головного света
(См.

CTP. 54A-77

).

AC304719

1

AB

Последовательность снятия
деталей

<<A>

>

1.

Фара головного света в сборе.

AC300690

AC300678
