Mitsubishi Lancer / Lancer Wagon. Руководство - часть 185

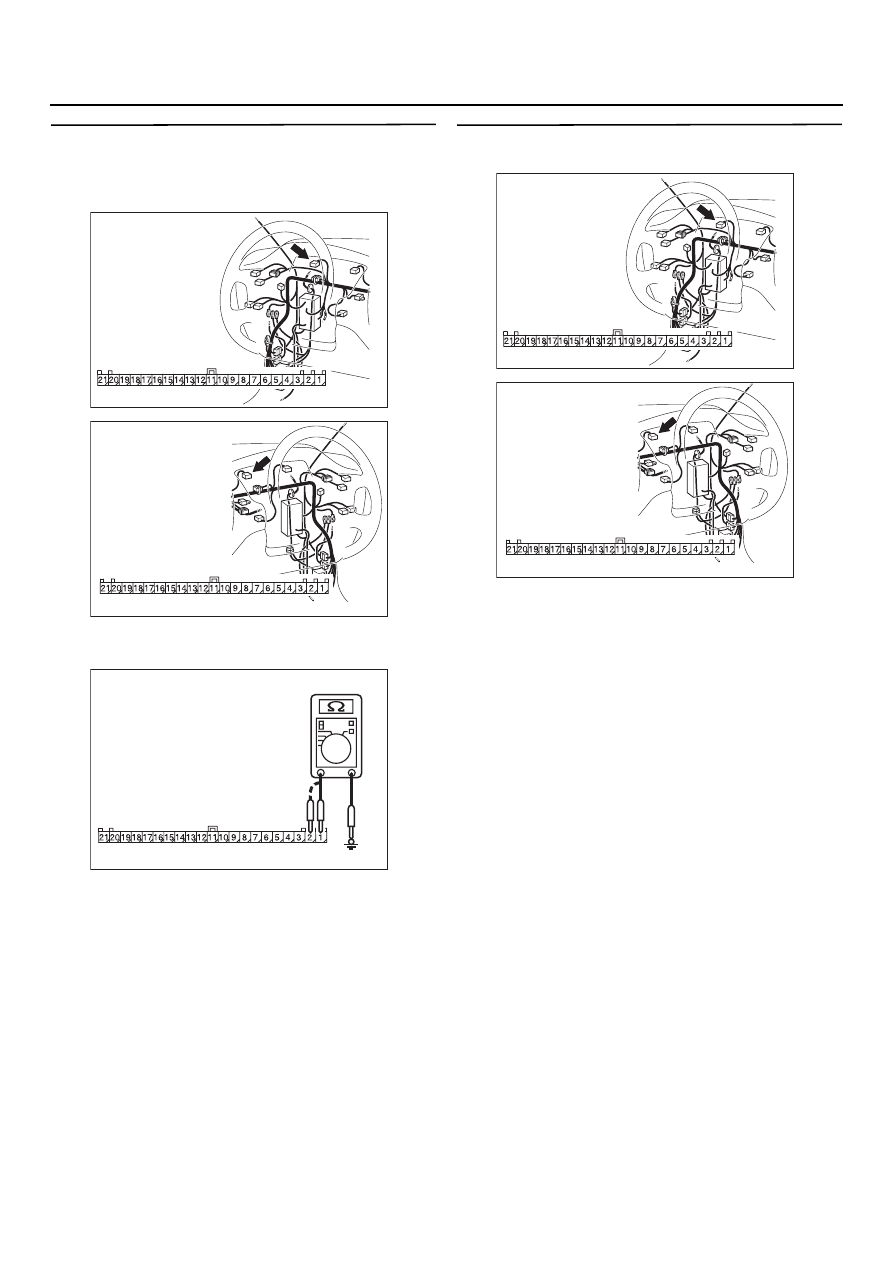

54A- 70

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

Этап 7. Измерение сопротивления
на разъеме С304 панели приборов для
оценки состояния цепи заземления панели
приборов

(1) Отсоедините разъем СJ04 панели приборов,

и измерьте сопротивление на разъеме СJ04.

(2) Измерьте сопротивление между клеммой

№ 1 и "массой".

OK: не более 2 Ом

(3) Измерьте сопротивление между клеммой

№ 2 и "массой".

OK: не более 2 Ом

B: В норме ли результаты проверки?

ДА :

Отремонтируйте или замените разъем.

НЕТ :

Перейдите к этапу 8.

Этап 8. Проверка разъема: Разъем С304
панели приборов

B: В исправном ли состоянии разъем С304

панели приборов?
ДА :

Перейдите к этапу 9.

НЕТ :

Отремонтируйте или замените жгут
проводов. Проверьте, все ли приборы
работают.

AC303798

Разъем: C304
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

AT

AC303814

Разъем: C304
<Автомобили
с правым рулем>

Вид со стороны жгута проводов

AT

AC301541FB

Разъем: СJ04
(Вид со стороны жгута проводов)

AC303798

Разъем: C304
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

AT

AC303814

Разъем: C304
<Автомобили
с правым рулем>

Вид со стороны жгута проводов

AT

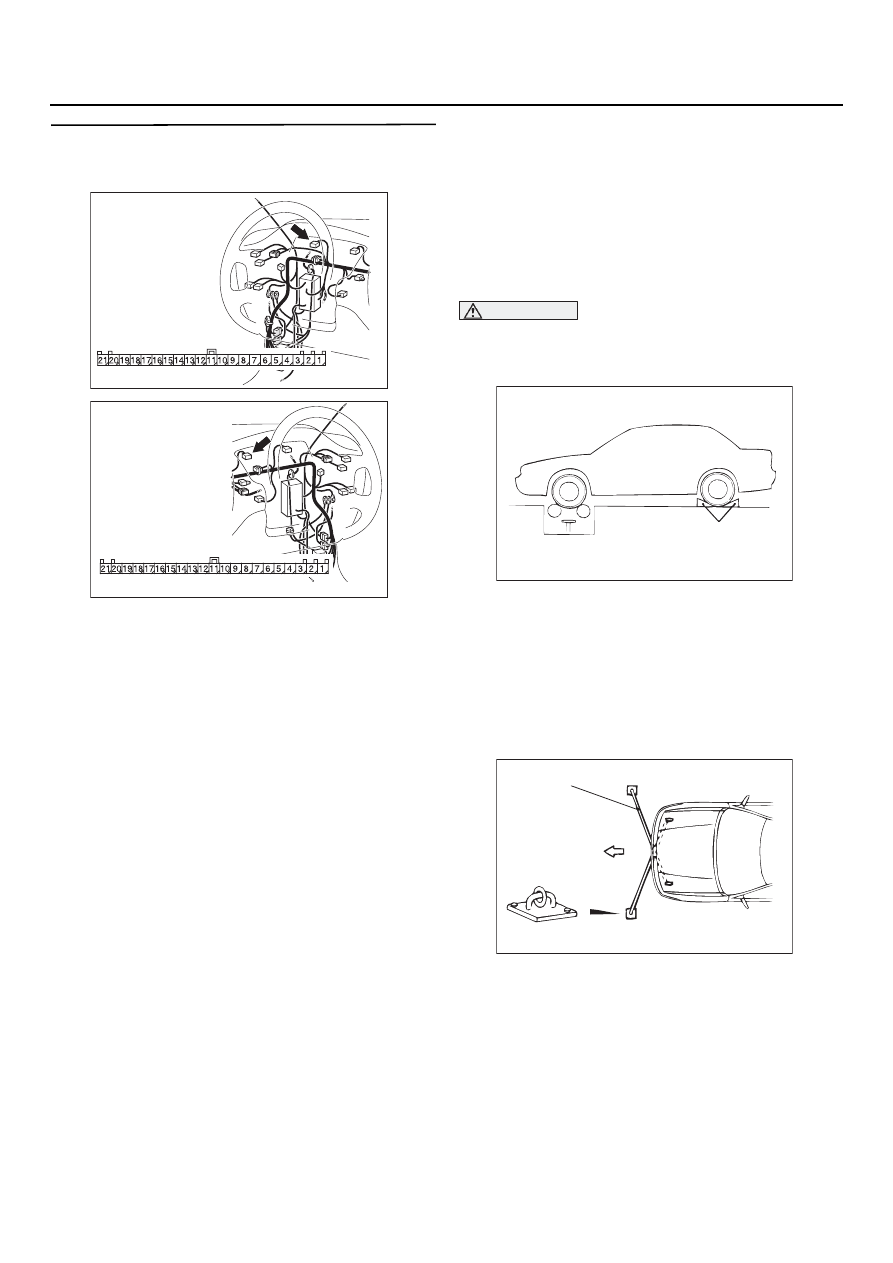

54A- 71

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

Этап 9. Проверка состояния жгута проводов
между разъемом С304 (клеммы № 1 и № 2)
панели приборов и "массой"

B: В исправном ли состоянии жгут проводов

между разъемом С304 (клеммы № 1 и № 2)
панели приборов и "массой"?
ДА :

Процедура проверки закончена.

НЕТ :

Отремонтируйте или замените жгут
проводов. Проверьте, чтобы убедиться,
что все приборы работают.

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ
НА АВТОМОБИЛЕ

ПРОВЕРКА СПИДОМЕТРА

M1543000900423

Доведите давление в шинах колес

до номинального значения. (См. главу 31,
"Технические операции на автомобиле",

CTP. 31-8

).

ВНИМАНИЕ

Не включайте резко сцепление.
Во время испытаний резко не увеличивайте/
не снижайте скорость автомобиля.

1. Установите автомобиль на стенд по проверке

спидометра, закрепите клинья под задними
колесами.

2. Чтобы предотвратить перемещение

передних колес из стороны в сторону,
прикрепите растяжки к элементам крепления
кузова автомобиля и к анкерным пластинам
стенда.

3. Для продотвращения несанкционированного

движения автомобиля во время испытаний,
прикрепите цепь или проволоку к заднему
буксировочному крюку автомобиля, другой
конец цепи или проволоки прокрепите
к стенду.

4. Убедитесь в соответствии рабочего

диапазона показаний спидометра
номинальным значениям.

Номинальное значение:

AC303798

Разъем: C304
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

AT

AC303814

Разъем: C304
<Автомобили
с правым рулем>

Вид со стороны жгута проводов

AT

AC305135 AB

Клинья

AC001288

Растяжка

Передняя часть
автомобиля

Анкерная пластина

AB

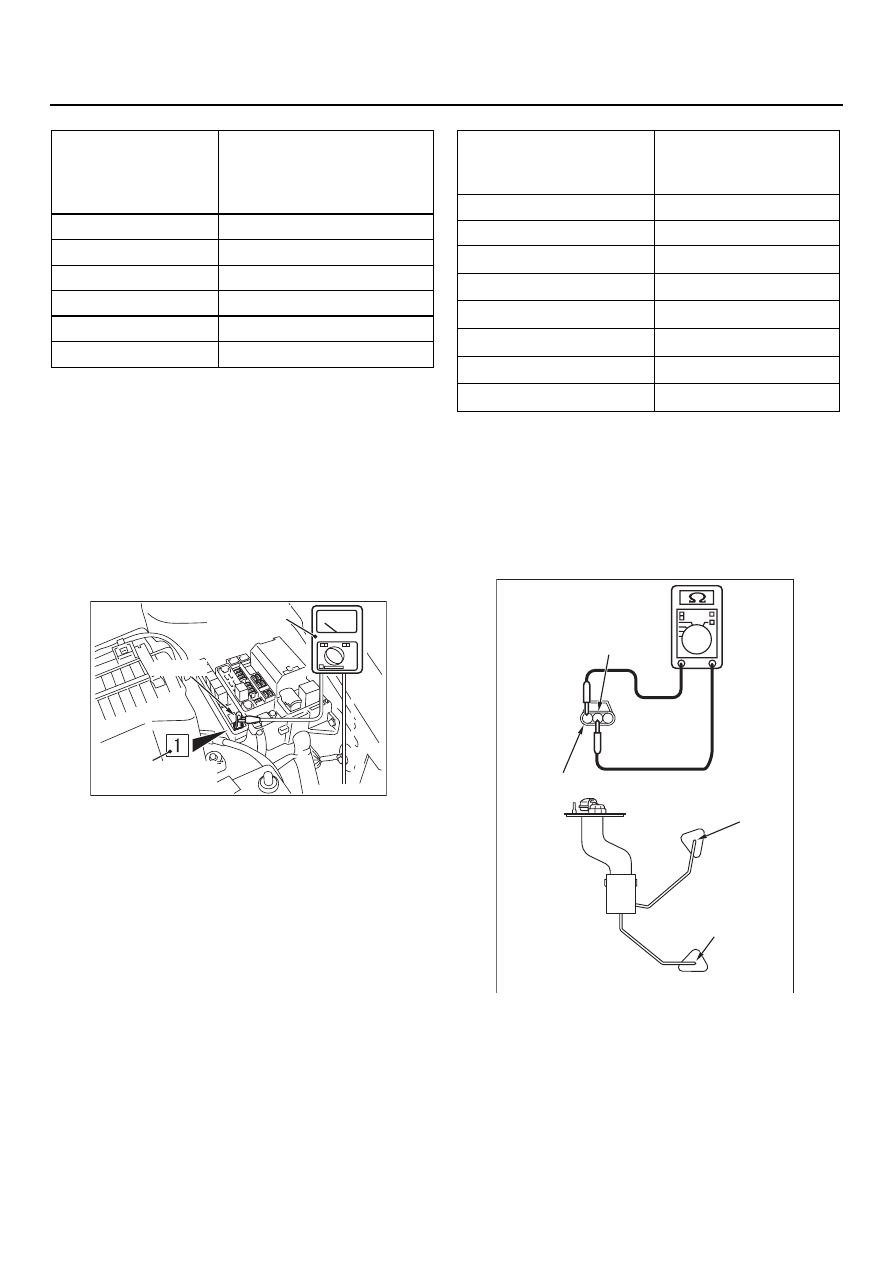

54A- 72

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

5. Если измеренные результаты не соответствуJ

ют номинальному значению, проверьте
используемый тип шин. Если шины не
соответствуют требованиям, замените шины
и вновь проведите испытание. Если шины
правильно подобраны, замените спидометр.
Если и в этом случае оразличия остаются,
замените колесный датчик скорости
автомобиля.

ПРОВЕРКА ТАХОМЕТРА

M1543001000434

1. Подсоедините внешний высокоточный

тахометр к разъему дачтика частоты
вращения колнчатого вала двигателя
со стороны жгута проводов (при помощи
скрепки для бумаги).

NOTE: При проверке тахометра автомобиля,
рекомендуется использование внешнего
высококачественного тахометра
индуктивного типа.

2. Сравните показания тахометра автомобиля

и внешнего тахометра во всем диапазоне
рабочих частот вращения коленчатого вала
автомобиля, и оцените величину отклонений
в сравнении с допусимой величиной этих
отклонений.

Номинальные значения:

ПРОВЕРКА ИЗМЕРИТЕЛЯ УРОВНЯ
ТОПЛИВА В БАКЕ

M1543001200461

Снимите измеритель уровня топлива.
(См. главу 13С, "Топливный бак",

CTP. 13C-4

).

СОПРОТИВЛЕНИЕ ИЗМЕРИТЕЛЯ
УРОВНЯ ТОПЛИВА В БАКЕ

1. Проверьте величину сопротивления между

клеммой измерителя уровня топлива
и клеммой "массы", когда поплавок
измерителя находится между положением
"F" (полный) и положением "E" (пустой).

Номинальные значения:

Показания
спидометра, км/ч
(мили/ч)

Допустимые
отклонения показаний
спидометра, км/ч
(мили/ч)

20 (12)

20

−

 24 (12

−

 15)

40 (25)

40

−

 44 (25

−

 28)

80 (50)

80

−

 85 (50

−

 53)

120 (75)

121

−

 127 (75

−

 79)

160 (100)

162

−

 169 (100

−

 105)

200 (125)

203

−

 211 (126

−

 131)

AC305138 AB

Высокоточный
тахометр

Скрепка

Разъем датчика частоты
вращения коленчатого
вала двигателя

Частота вращения
коленчатого вала
двигателя (1/мин)

Ошибка в показаниях
тахометра, 1/мин

700

± 120

2, 000

J 175 + 225

3, 000

−

 175 + 300

4, 000

−

 225 + 375

5, 000

−

 225 + 425

6, 000

−

 225 + 475

7, 000

−

 200 + 500

8, 000

−

 100 + 500

AC005208

1 2 3

AE

Измеритель и его разъем уровня топлива в баке

"Масса"

Положение "F"

Положение "Е"

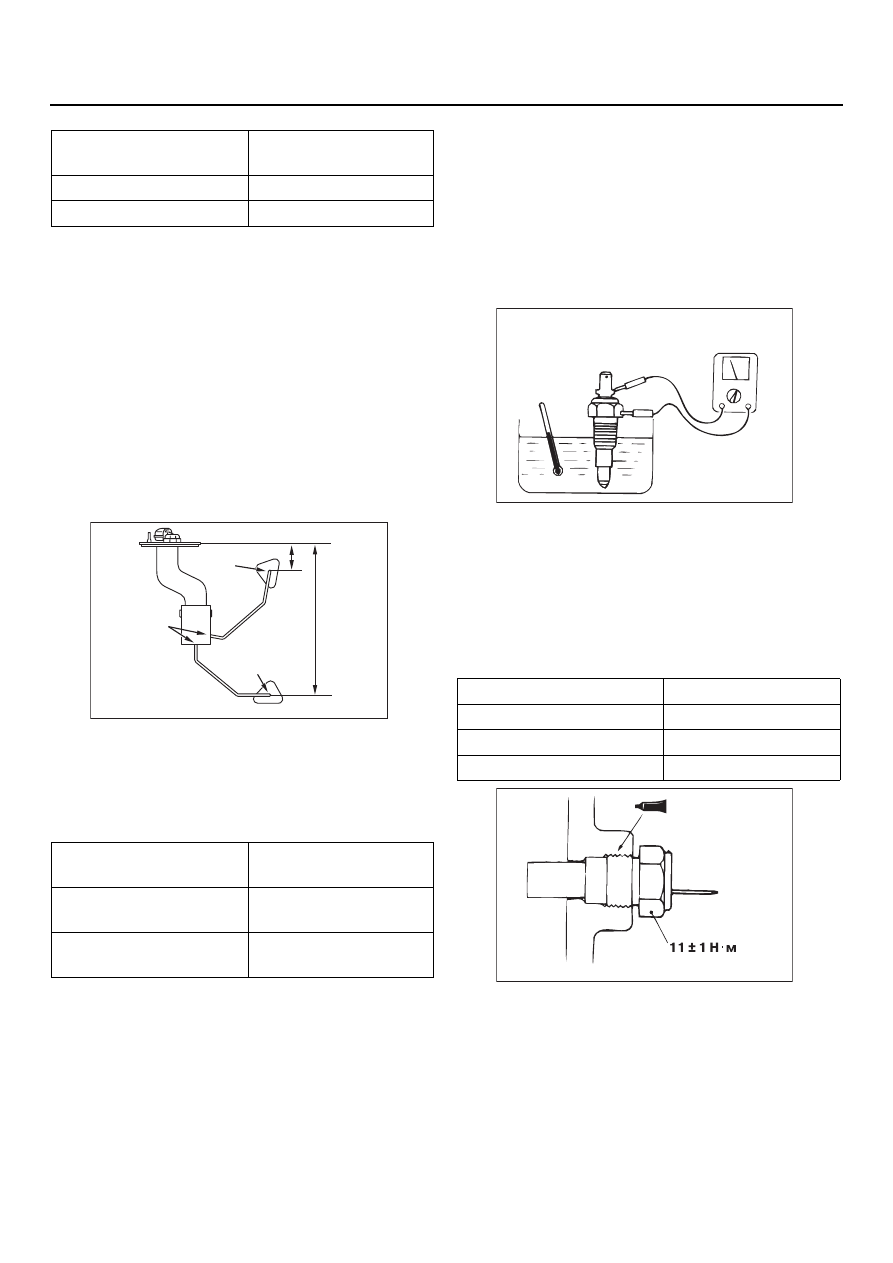

54A- 73

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

2. Убедитесь, что сопротивление меняется

плавно при перемещении поплавка между
положением "F" (полный) и положением "E"
(пустой).

3. Если результаты проверки соответствуют

норме, перейдите к проверке положения по
высоте поплавка измерителя уровня топлива.
Если результаты проверки не соответствуют
норме, замените измеритель уровня топлива
в баке.

ПОЛОЖЕНИЕ ПО ВЫСОТЕ ПОПЛАВКА
ИЗМЕРИТЕЛЯ УРОВНЯ ТОПЛИВА
В БАКЕ

1. Переместите поплавок и измерьте его высоту

"А" при положении "F" (полный) и "В" при
положении "E" (пустой), когда рычаг поплавка
коснется ограничителя.

Номинальные значения:

2. Если результаты всех проверок в норме,

перейдите к проверке высоты положения
поплавка измерителя уровня топлива в баке.
Если результаты проверки не соответствуют
норме, замените измеритель уровня топлива
в баке.

ПРОВЕРКА ИЗМЕРИТЕЛЯ
ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ
ЖИДКОСТИ В ДВИГАТЕЛЕ

M1543001500398

1. Слейте охлаждающую жидкость из системы

охлаждения. (См. главу 14, "Технические
операции на автомобиле",

CTP. 14-24

).

2. Снимите (выверните) датчик температуры

охлаждающей жидкости.

3. Опустите датчик температуры охлаждающей

жидкости в горячую воду определенной
температуры, и убедитесь в том, что его
сопротивление соответствует номинальной
величине.

Номинальное значение: 104

±

 13,5 Ом

(при 70C

°

)

Справочное значение

4. По окончании проверки, нанесите рекоменJ

дуемый герметик на резьбовую часть датчика
температуры охлаждающей жидкости,
установите его на место и затяните
номинальным моментом.

Незасыхающий герметик: 3M 1215
или равнозначный герметик

5. Залейте охлаждающую жидкость в состему.

(См. главу 14, "Технические операции на
автомобиле",

CTP. 14-24

).

Положение поплавка

Сопротивление
измерителя

Положение F

3 ± 1 Ом

Положение Е

110 ± 1 Ом

Положение поплавка

Высота центра
поплавка

Положение поплавка F
(А)

24,1 ± 2,0 мм

Положение поплавка Е
(В)

151,6 ± 2,0 мм

AC005209 AD

Положение
"F"

Положение "Е"

Ограничитель

A

B

Температура (

°

C)

Сопротивление Ом

50 230

60 155

80 73

ACX00779 AI

Термометр

Мультитестер

ACX00780 AH
