54A- 62

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

МЕТОДИКА ПРОВЕРКИ 5: Измеритель температуры охлаждающей жидкости не работает
(остальные приборы работают)

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
(КОММЕНТАРИИ)

Если не работает только измеритель
температуры охлаждающей жидкости, то могут
быть неисправности в приборе измерителя
температуры комбинации приборов, в жгуте
проводов или в разъеме(ах).

РЕКОМЕНДАЦИИ ПРИ ПОИСКЕ
НЕИСПРАВНОСТЕЙ

•

Неисправность измерителя уровня топлива

•

Жгут проводов или разъемы могут
ослабнуть, подвергнуться коррозии, клеммы
могут повредиться или провалиться внутрь
разъема.

•

Неисправность панели приборов

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

Этап 1. Проверка измерителя температуры
охлаждающей жидкости
Проверьте, нормально ли работает измеритель
температуры охлаждающей жидкости.
См.

CTP. 54A-73

.

B:  Исправен ли измеритель температуры

охлаждающей жидкости?
ДА :

Перейдите к этапу 2.

НЕТ :

Замените измеритель уровня топлива.
Затем перейдите к этапу 4.

КОМБИНАЦИЯ
ПРИБОРОВ

УПРАВЛЯЮЩАЯ
ЦЕПЬ

Цветовая кодировка проводов
B : Черный     LG : БледноJзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

Измеритель температуры
охлаждающей жидкости

ПРИМЕЧАНИЕ:

Автомобили с левосторонним
управлением рулевого колеса
Автомобили с правосторонним
управлением рулевого колеса

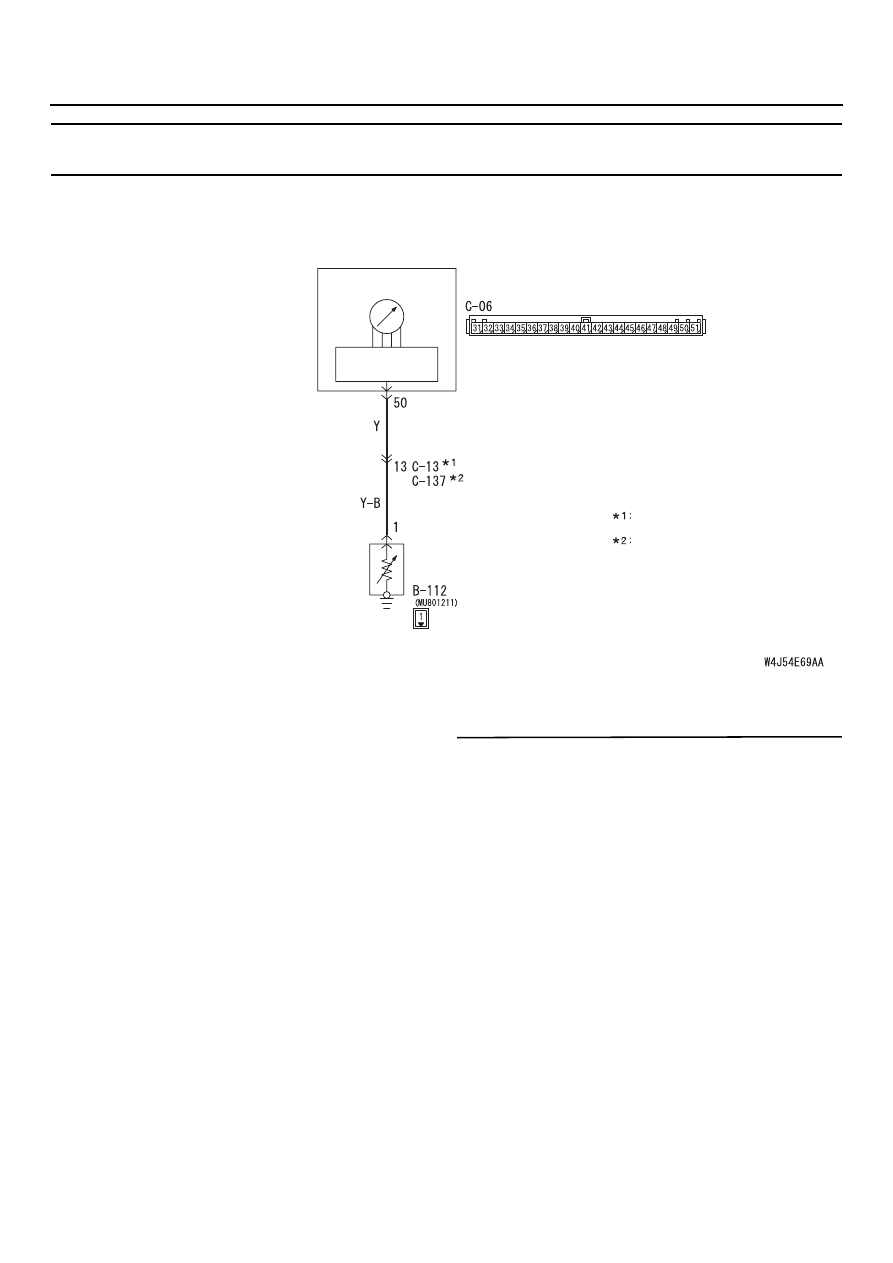

Цепь измерителя температуры охлаждающей жидкости

Указатель температуры
охлаждающей жидкости

54A- 63

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

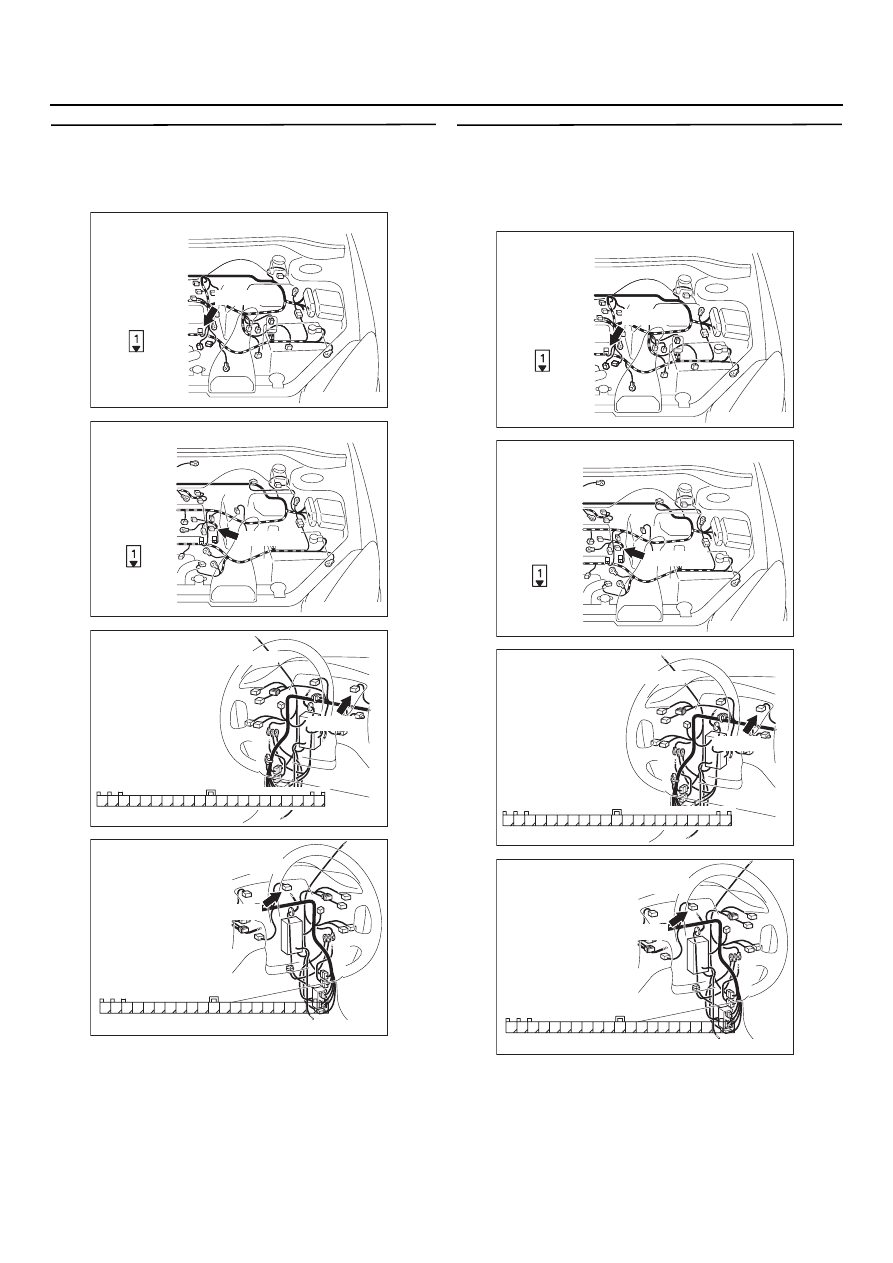

Этап 2. Проверка разъема: Разъем С306
комбинации приборов и разъем В3112
измерителя температуры охлаждающей
жидкости

B: В исправном ли состоянии разъем С306

комбинации приборов и разъем В3112
измерителя температуры охлаждающей
жидкости?
ДА :

Перейдите к этапу 3.

НЕТ :

Отремонтируйте или замените
поврежденный элемент(ы).

Этап 3. Проверка состояния жгута проводов
между разъемом С306 (клемма № 50)
панели приборов и  разъемом В3112
(клемма № 1) измерителя температуры
охлаждающей жидкости

AC303784

Разъем: B3112
<4G13MPI>

Вид со стороны
жгута проводов

BJ112 (B)

AF

AC303792 AE

Разъем: B3112
<4G63MPI>

BJ112 (B)

Вид со стороны
жгута проводов

AC303798

Вид со стороны
жгута проводов

CJ06 (L)

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

AV

Разъем: C306
<Автомобили с левым рулем>

AC303814 AU

Вид со стороны жгута проводов

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

CJ06 (L)

Разъем: C306
<Автомобили с правым рулем>

AC303784

Разъем: B3112
<4G13MPI>

Вид со стороны
жгута проводов

BJ112 (B)

AF

AC303792 AE

Разъем: B3112
<4G63MPI>

BJ112 (B)

Вид со стороны
жгута проводов

AC303798

Вид со стороны
жгута проводов

CJ06 (L)

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

AV

Разъем: C306
<Автомобили с левым рулем>

AC303814 AU

Вид со стороны жгута проводов

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

CJ06 (L)

Разъем: C306
<Автомобили с правым рулем>

54A- 64

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

NOTE:

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема C13
<Автомобили с левым расположением органов
управления>, C137 <Автомобили с правым
расположением органов управления>,
отремонтируйте разъем(ы) в случае
необходимости.

B: В исправном ли состоянии жгут проводов

между разъемом С306 (клемма № 50) панели
приборов и разъемом В3112 (клемма № 1)
измерителя температуры охлаждающей
жидкости?
ДА :

Перейдите к этапу 4.

НЕТ :

Отремонтируйте или замените
поврежденный элемент(ы).

Этап 4. Повторная проверка системы

B: Исправен ли измеритель температуры

охлаждающей жидкости?
ДА :

Процедура проверки закончена. Если
на всех этапах проверки неисправности
не обнаружены, то можно предположить
наличие периодически повторяющихся
неисправностей (См. главу 00, "Процесс
поиска неисправности/контрольные
точки",

CTP. 00-6

).

НЕТ :

Замените комбинацию приборов
в сборе.

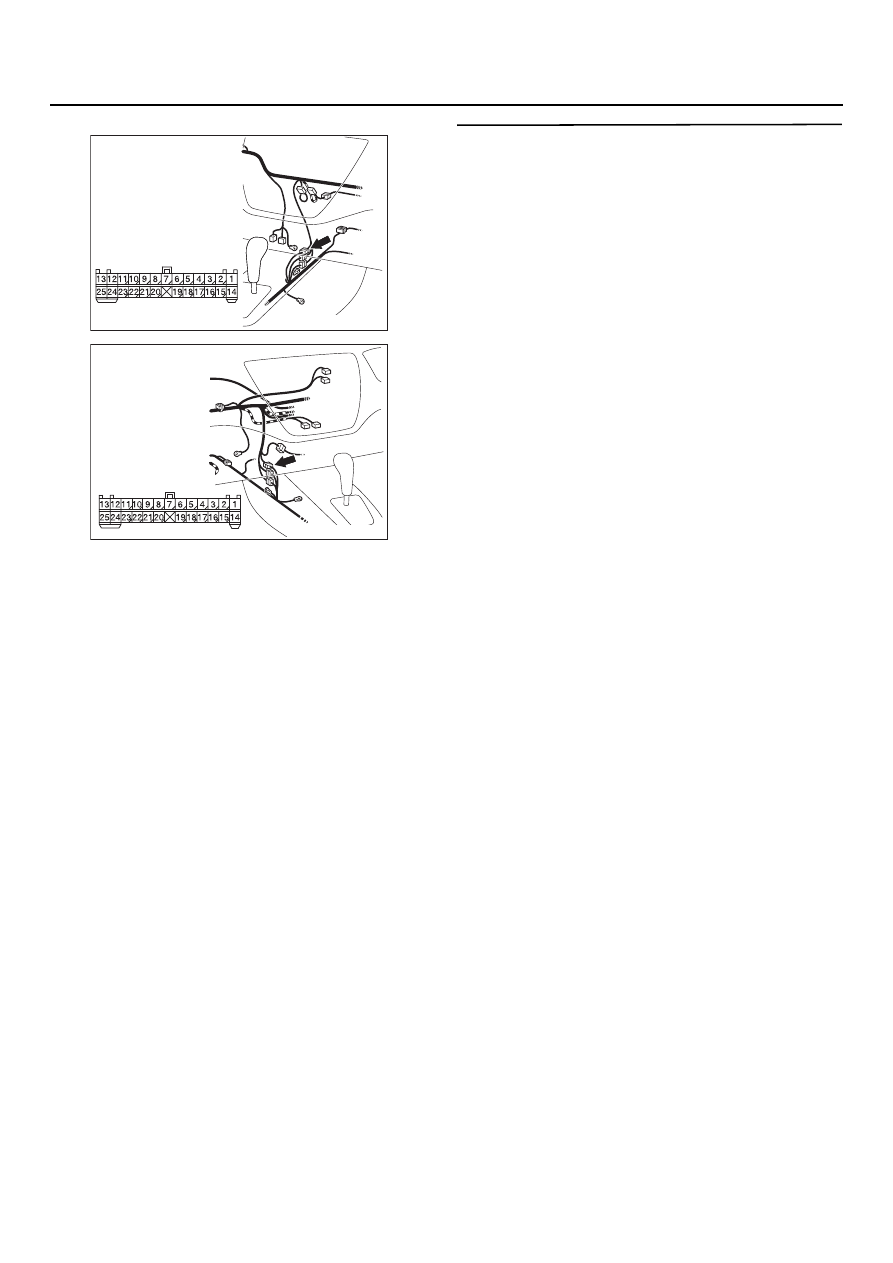

AC303800

Разъем: C313
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

AG

AC303818AM

Разъем: C3137
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

54A- 65

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

МЕТОДИКА ПРОВЕРКИ 6: Комбинация приборов не работает. (приборы не работают)

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
(КОММЕНТАРИИ)

Возможная причина обнаруженной
неисправности может быть в нарушении цепей
питания, или цепи "массы", или в самом узле
комбинации приборов.

РЕКОМЕНДАЦИИ ПРИ ПОИСКЕ
НЕИСПРАВНОСТЕЙ

•

Неисправность комбинации приборов.

•

Повреждение жгута проводов или разъема.

Цветовая кодировка проводов
B : Черный     LG : БледноJзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

ЗАМОК
ЗАЖИГАНИЯ (IG1)

КОМБИНАЦИЯ
ПРИБОРОВ

УПРАВЛЯЮЩАЯ ЦЕПЬ

Аккумуляторная
батарея

БЛОК
РЕЛЕ

ПРИМЕЧАНИЕ:

Автомобили с левосторонним
управлением рулевого колеса
Автомобили с правосторонним
управлением рулевого колеса

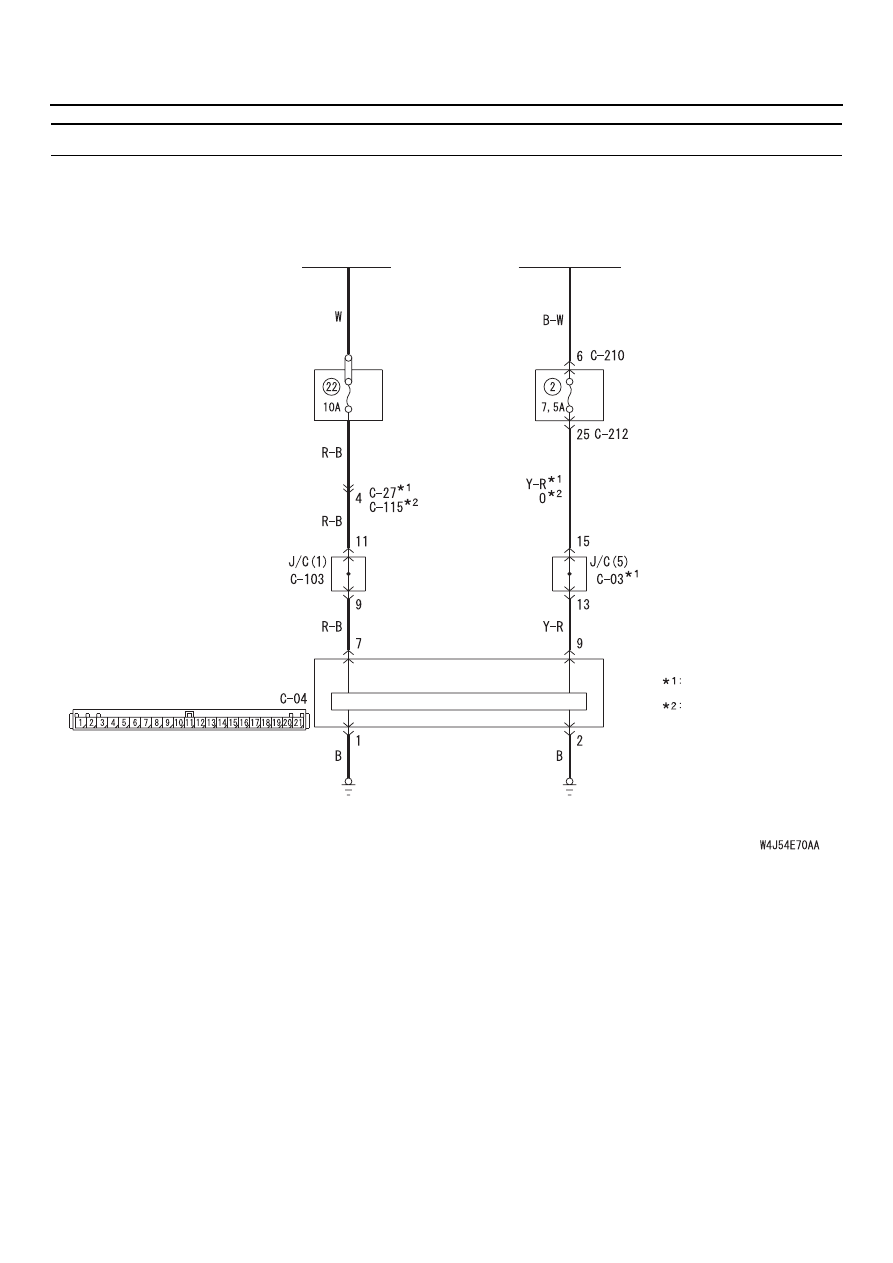

Цепь питания комбинации прибора

МОНТАЖНЫЙ

БЛОК
