54A- 58

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

МЕТОДИКА ПРОВЕРКИ 4: Измеритель уровня топлива не работает (остальные приборы
работают)

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
(КОММЕНТАРИИ)

Если не работает только измеритель уровня
топлива, то могут быть неисправности в
приборе измерителя топлива комбинации
приборов, в жгуте проводов или в разъеме(ах).

РЕКОМЕНДАЦИИ ПРИ ПОИСКЕ
НЕИСПРАВНОСТЕЙ

•

Неисправность измерителя уровня топлива

•

Жгут проводов или разъемы могут
ослабнуть, подвергнуться коррозии, клеммы
могут повредиться или провалиться внутрь
разъема.

•

Неисправность панели приборов.

КОМБИНАЦИЯ
ПРИБОРА

УПРАВЛЯЮЩАЯ
ЦЕПЬ

Измеритель

уровня топлива

в баке

Автомобили с правосторонним
управлением рулевого колеса
"СЕДАН"
Автомобили с правосторонним
управлением рулевого колеса
"УНИВЕРСАЛ"

ПРИМЕЧАНИЕ

Автомобили с левосторонним
управлением рулевого колеса
Автомобили с правосторонним
управлением рулевого колеса

,
,

Цветовая кодировка проводов
B : Черный     LG : БледноJзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

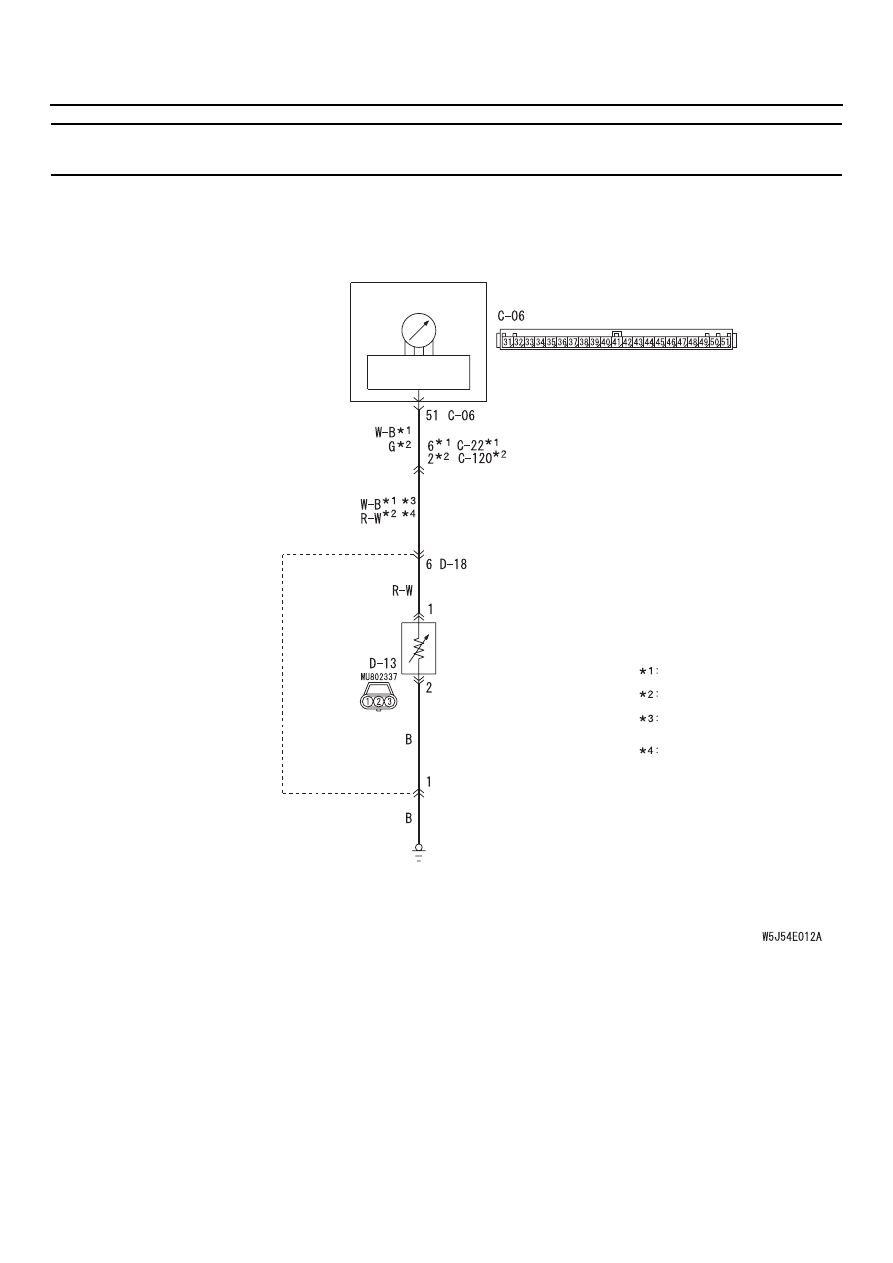

Цепь измерителя уровня топлива в баке

Указатель уровня
топлива в баке

54A- 59

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

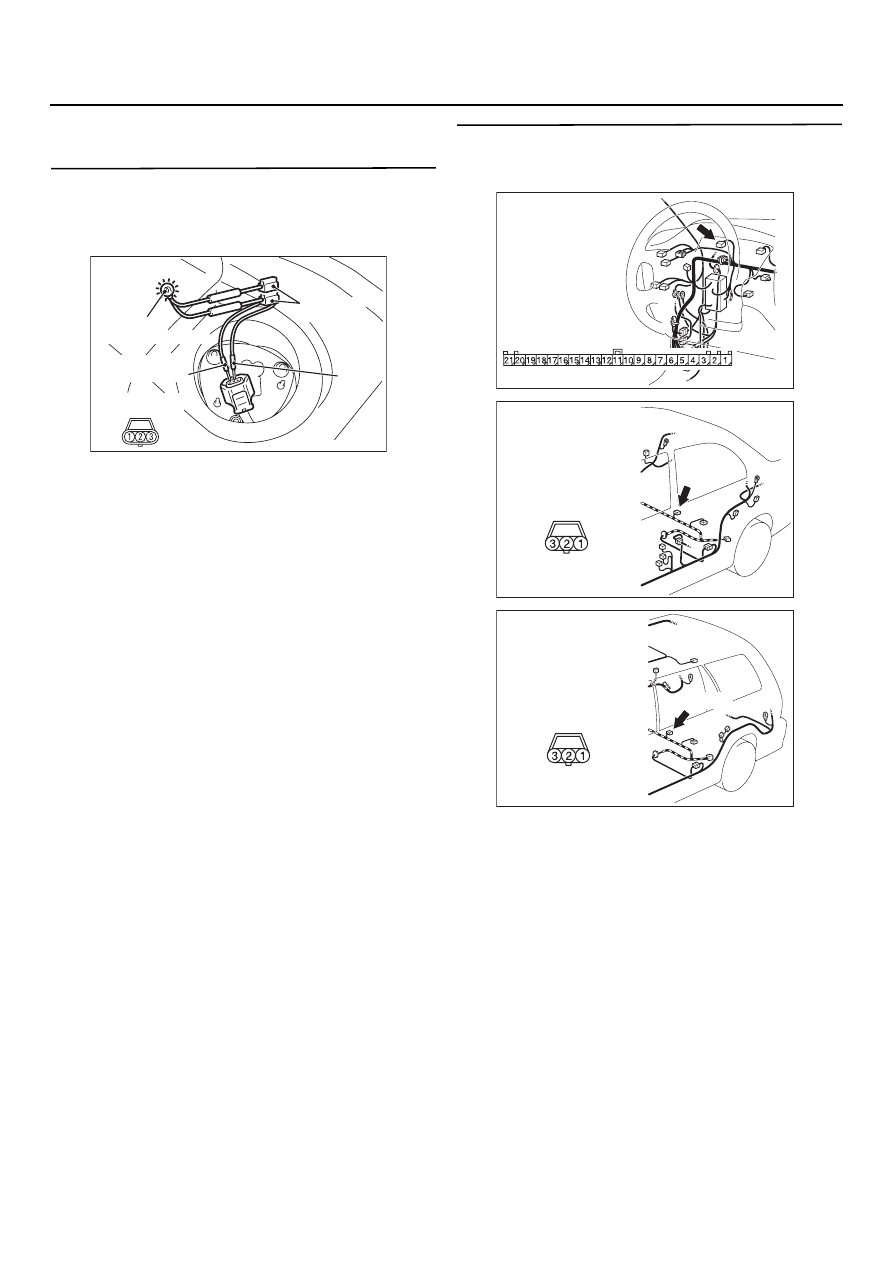

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

Этап 1. Проверка состояния цепи
измерителя уровня топлива
(1) Отсоедините разъем DJ13 измерителя

уровня топлива.

(2) Подсоедините контрольную лампу

(12 В J 3,4 Вт) при помощи испытательного
жгута проводов (MB991219) через его
клеммы №1 и № 2.

(3) Установите замок зажигания в положение

"ON" (ЗАЖИГАНИЕ ВКЛЮЧЕНО).

B: Зажглась ли контрольная лампа?

ДА :

Перейдите к этапу 4.

НЕТ :

Перейдите к этапу 2.

Этап 2. Проверка разъема: Разъем С306
комбинации приборов и разъем D313
измерителя уровня топлива

B: В исправном ли состоянии разъем С304

панели приборов и разъем D313 измерителя
уровня топлива?
ДА

 :

Перейдите к этапу 3.

НЕТ :

Отремонтируйте или замените
поврежденный элемент(ы).

AC305320AB

MB991219

Измеритель
уровня топлива

"масса"

Контрольная
лампа (12 В J 3,4 Вт)

Вид со стороны
жгута проводов

AC303798

Разъем: C304
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

AT

AC303871

Разъем: D313
<СЕДАН>

Вид со стороны
жгута проводов

DJ13 (B)

AI

AC303917

DJ13 (B)

Разъем: D313
<УНИВЕРСАЛ>

Вид со стороны
жгута проводов

AH

54A- 60

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

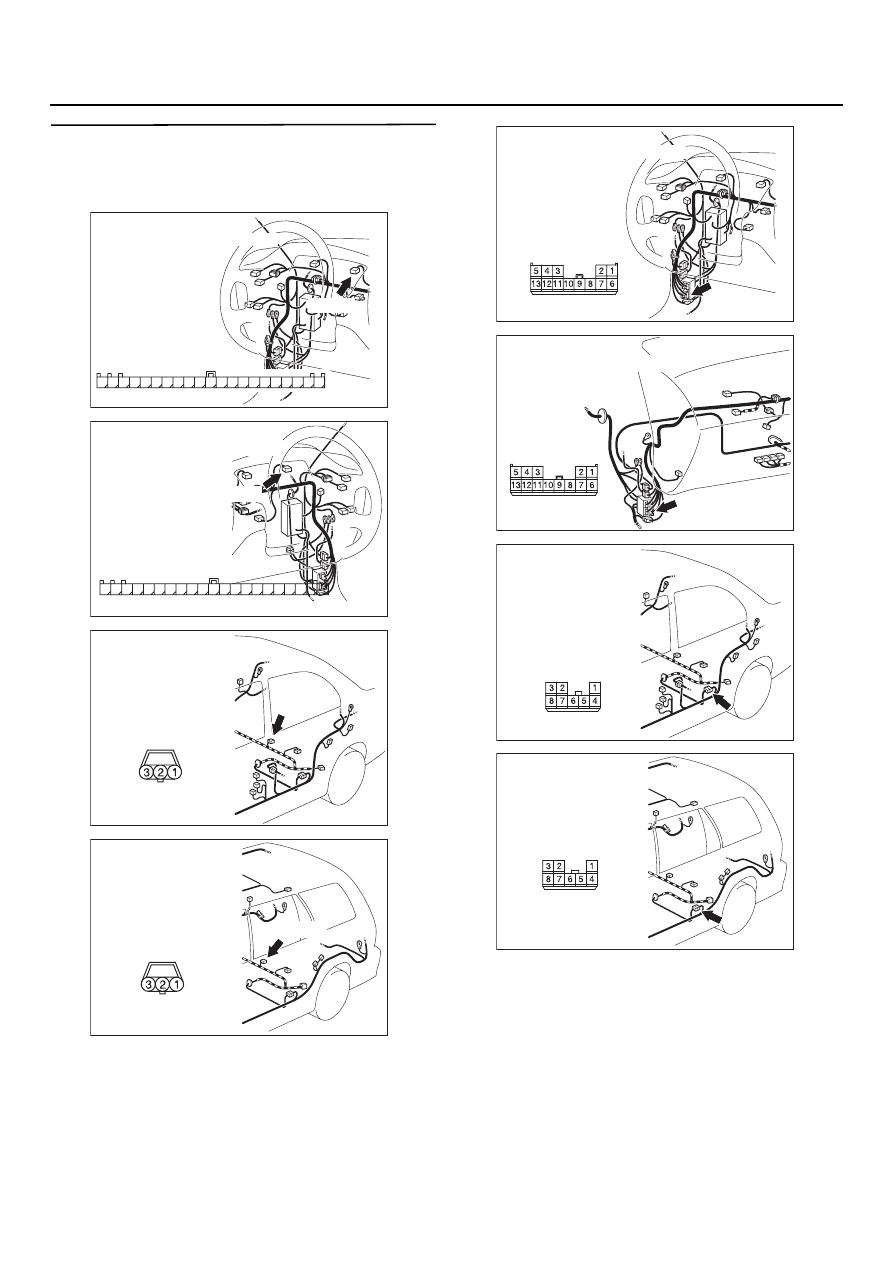

Этап 3. Проверка состояния жгута проводов
между разъемом С306 (клемма № 51)
панели приборов и  разъемом D313
(клемма № 1)

NOTE:

AC303798

Вид со стороны
жгута проводов

CJ06 (L)

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

AV

Разъем: C306
<Автомобили с левым рулем>

AC303814 AU

Вид со стороны жгута проводов

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48

49

50

51

CJ06 (L)

Разъем: C306
<Автомобили с правым рулем>

AC303871

Разъем: D313
<СЕДАН>

Вид со стороны
жгута проводов

DJ13 (B)

AI

AC303917

DJ13 (B)

Разъем: D313
<УНИВЕРСАЛ>

Вид со стороны
жгута проводов

AH

AC303798

Вид со стороны
жгута проводов

AW

Разъем C322
<Автомобили с левым рулем>

AC303816 AY

Вид со стороны
жгута проводов

Разъем: C3120
<Автомобили с правым рулем>

AC303871

Разъем: D318
<СЕДАН>

AJ

Вид со стороны
жгута проводов

AC303917

Разъем: D318
<УНИВЕРСАЛ>

Вид со стороны
жгута проводов

AG

54A- 61

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема C22
<Автомобили с левым расположением органов
управления>, C120 <Автомобили с правым
расположением органов управления>, разъема
D13, отремонтируйте разъем(ы) в случае
необходимости.

B: В исправном ли состоянии жгут проводов

между разъемом С306 (клемма № 51) панели
приборов и разъемом D313 (вывод № 1)?
ДА :

Перейдите к этапу 4.

НЕТ :

Отремонтируйте или замените
поврежденный элемент(ы). Затем
перейдите к этапу 4.

Этап 4. Повторная проверка системы

B: Исправен ли измеритель уровня топлива?

ДА :

Процедура проверки закончена. Если
на всех этапах проверки неисправности
не обнаружены, то можно предположить
наличие периодически повторяющихся
неисправностей (См. главу 00, "Процесс
поиска неисправности/контрольные
точки",

CTP. 00-6

).

НЕТ :

Замените комбинацию приборов
в сборе.
