54A- 66

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

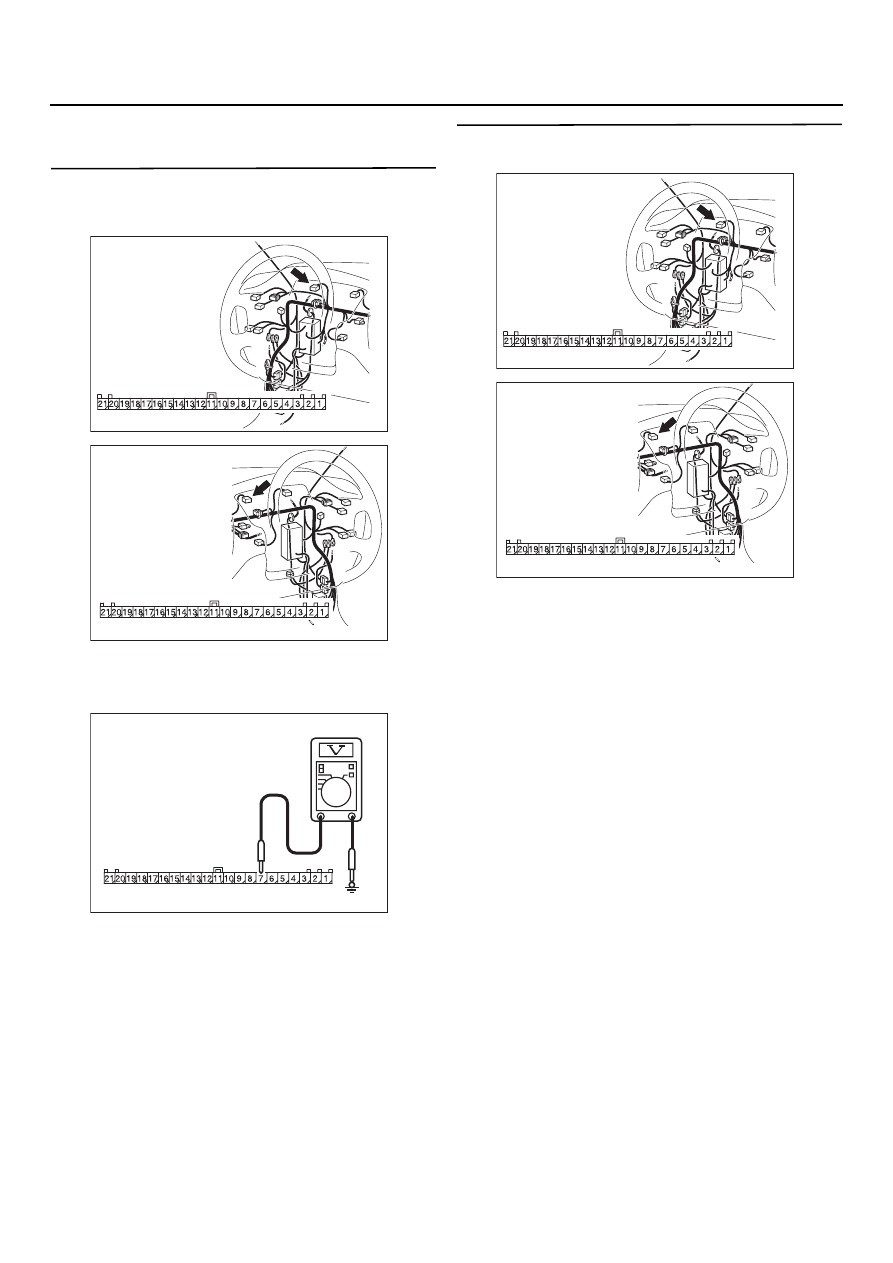

Этап 1. Измерение напряжения на разъеме
С304 панели приборов для оценки состояния
цепи питания панели приборов

(1) Отсоедините разъем СJ04 панели приборов,

измерение напряжения на разъеме СJ04
проводите со стороны жгута проводов.

(2) Измерьте напряжение на клемме № 7

и на "массе".

OK: Напряжение бортсети

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 4.

НЕТ :

Перейдите к этапу 2.

Этап 2. Проверка разъема: Разъем С304
панели приборов

B: В исправном ли состоянии разъем С304

панели приборов?
ДА :

Перейдите к этапу 3.

НЕТ :

Отремонтируйте или замените разъем.
Проверьте, все ли приборы работают.

AC303798

Разъем: C304
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

AT

AC303814

Разъем: C304
<Автомобили
с правым рулем>

Вид со стороны жгута проводов

AT

AC301541

Разъем: СJ04
(вид со стороны
жгута проводов)

EZ

AC303798

Разъем: C304
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

AT

AC303814

Разъем: C304
<Автомобили
с правым рулем>

Вид со стороны жгута проводов

AT

54A- 67

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

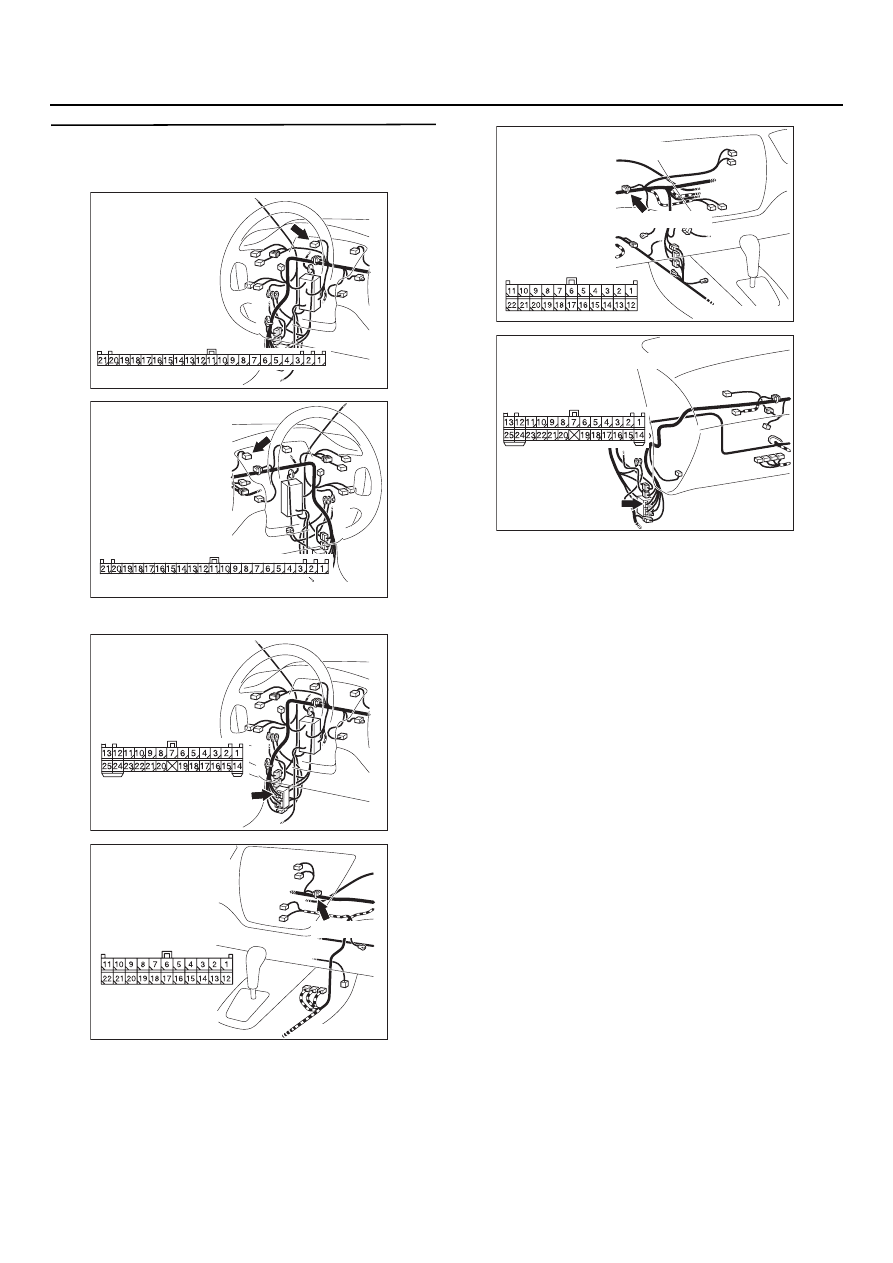

Этап 3. Проверка состояния жгута проводов
между разъемом С304 (клемма 7) панели
приборов и аккумуляторной батареей

NOTE: .

Перед проверкой жгута проводов, проверьте
состояние промежуточных разъемов C27
<Автомобили с левым расположением органов
управления>, C115 <Автомобили с правым
расположением органов управления>,
и соединительного разъема С103, отремонти
руйте разъем(ы) в случае необходимости.

B: В исправном ли состоянии жгут проводов

между разъемом С304 (клемма № 7) панели
приборов и аккумуляторной батареей?
ДА :

Ничего предпринимать не требуется.

НЕТ :

Отремонтируйте или замените жгут
проводов. Проверьте, все ли приборы
работают.

AC303798

Разъем: C304
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

AT

AC303814

Разъем: C304
<Автомобили
с правым рулем>

Вид со стороны жгута проводов

AT

AC303798 AX

Разъем: C327
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

AC303802

Разъем: C3103
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

CJ103 (GR)

AG

AC303818 AO

Вид со стороны
жгута проводов

CJ103 (GR)

Разъем: C3103
<Автомобили с правым рулем>

AC303816

Вид со стороны
жгута проводов

AZ

Разъем: C3115
<Автомобили с правым рулем>

54A- 68

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

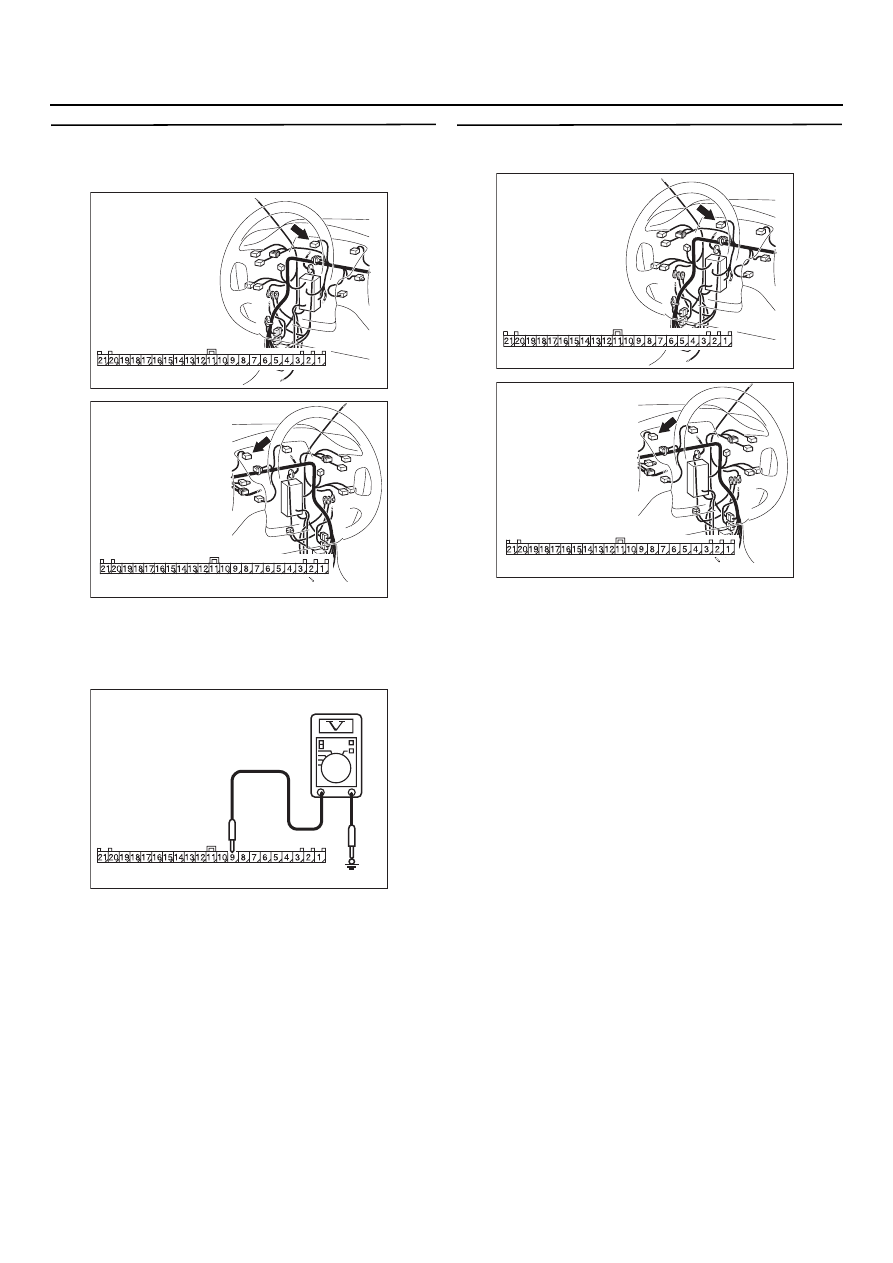

Этап 4. Измерение напряжения на разъеме
С304 панели приборов для оценки состояния
цепи питания панели приборов

(1) Выполните измерения на разъеме СJ04

панели приборов, не отсоединяя разъем.

(2) Установите замок зажигания в положение

"ON" (ЗАЖИГАНИЕ ВКЛЮЧЕНО).

(3) Измерьте напряжение на клемме № 9

и на "массе".

OK: Напряжение бортсети

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 7.

НЕТ :

Перейдите к этапу 5.

Этап 5. Проверка разъема: разъем С304
комбинации приборов

B: В исправном ли состоянии разъем С304

панели приборов?
ДА :

Перейдите к этапу 6.

НЕТ :

Отремонтируйте или замените разъем.
Проверьте, все ли приборы работают.

AC303798

Разъем: C304
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

AT

AC303814

Разъем: C304
<Автомобили
с правым рулем>

Вид со стороны жгута проводов

AT

AC301541

Разъем: СJ04
(Вид со стороны
жгута проводов)

FA

AC303798

Разъем: C304
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

AT

AC303814

Разъем: C304
<Автомобили
с правым рулем>

Вид со стороны жгута проводов

AT

54A- 69

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

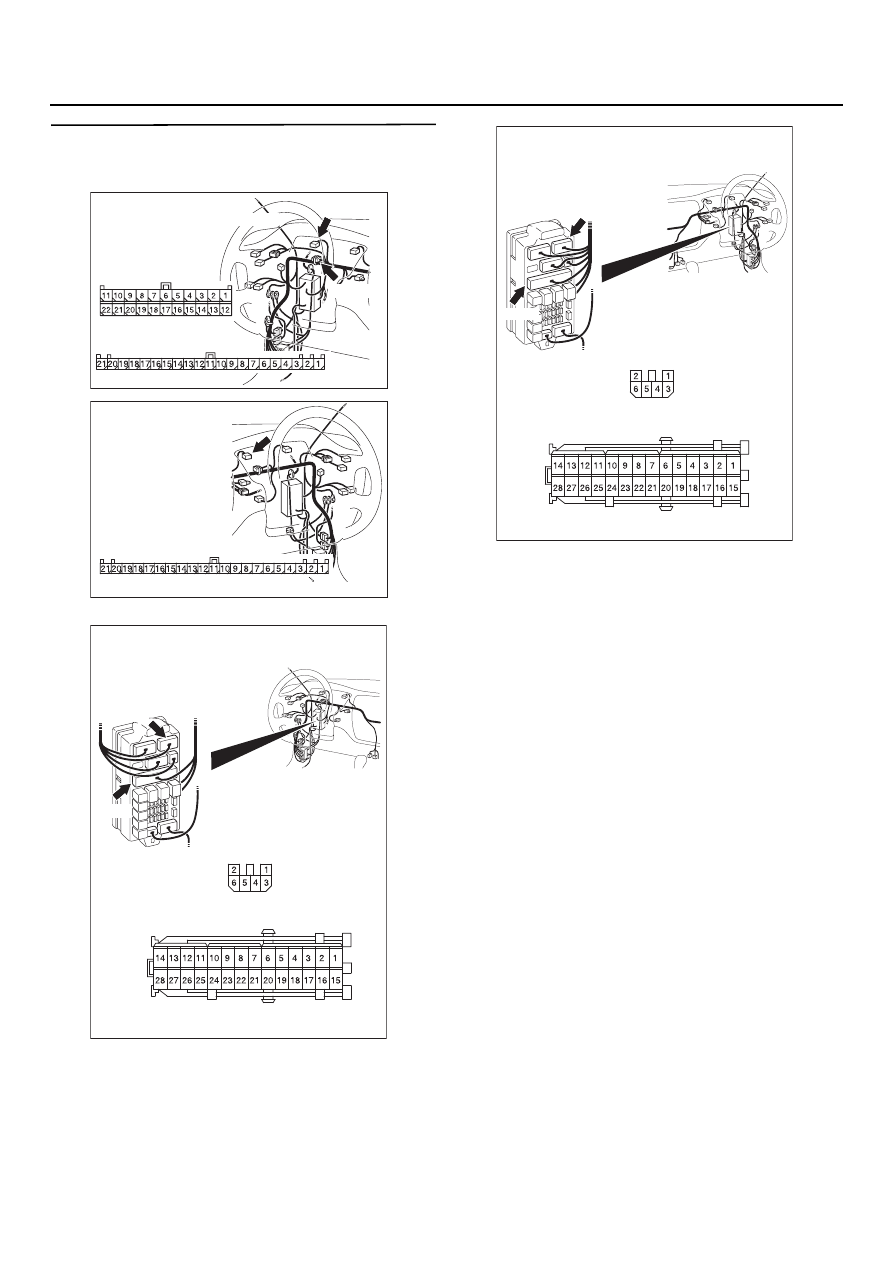

Этап 6. Проверка состояния жгута проводов
между разъемом С304 (клемма № 9) панели
приборов и замком зажигания (IG1)

NOTE:

Перед проверкой жгута проводов, проверьте
состояние разъемов C210 и С212,
соединитеьного разъема С03 монтажного
блока <Автомобили с левым расположением
органов управления>, отремонтируйте
разъемы, в случае необходимости.

B: В исправном ли состоянии жгут проводов

между разъемом С304 (клемма № 42) панели
приборов и замком зажигания (IG1)?
ДА :

Ничего предпринимать не требуется.

НЕТ :

Отремонтируйте или замените жгут
проводов. Проверьте, все ли приборы
работают.

AC303798AU

CJ04

CJ03 (B)

CJ04

CJ03

Вид со стороны
жгута проводов

Разъемы: C303, C304
<Автомобили с левым рулем>

AC303814

Разъем: C304
<Автомобили
с правым рулем>

Вид со стороны жгута проводов

AT

AC303809

Разъемы: C3210, C3212
<Автомобили с левым рулем>

CJ212

CJ210

CJ210

Вид со стороны
жгута проводов

CJ212

AX

Вид спереди

AC303823

Разъемы: C3210, C3212
<Автомобили с правым рулем>

CJ210

CJ212

Вид спереди

Вид со стороны
жгута проводов

CJ210

CJ212

AU
