Mitsubishi Lancer / Lancer Wagon. Руководство - часть 188





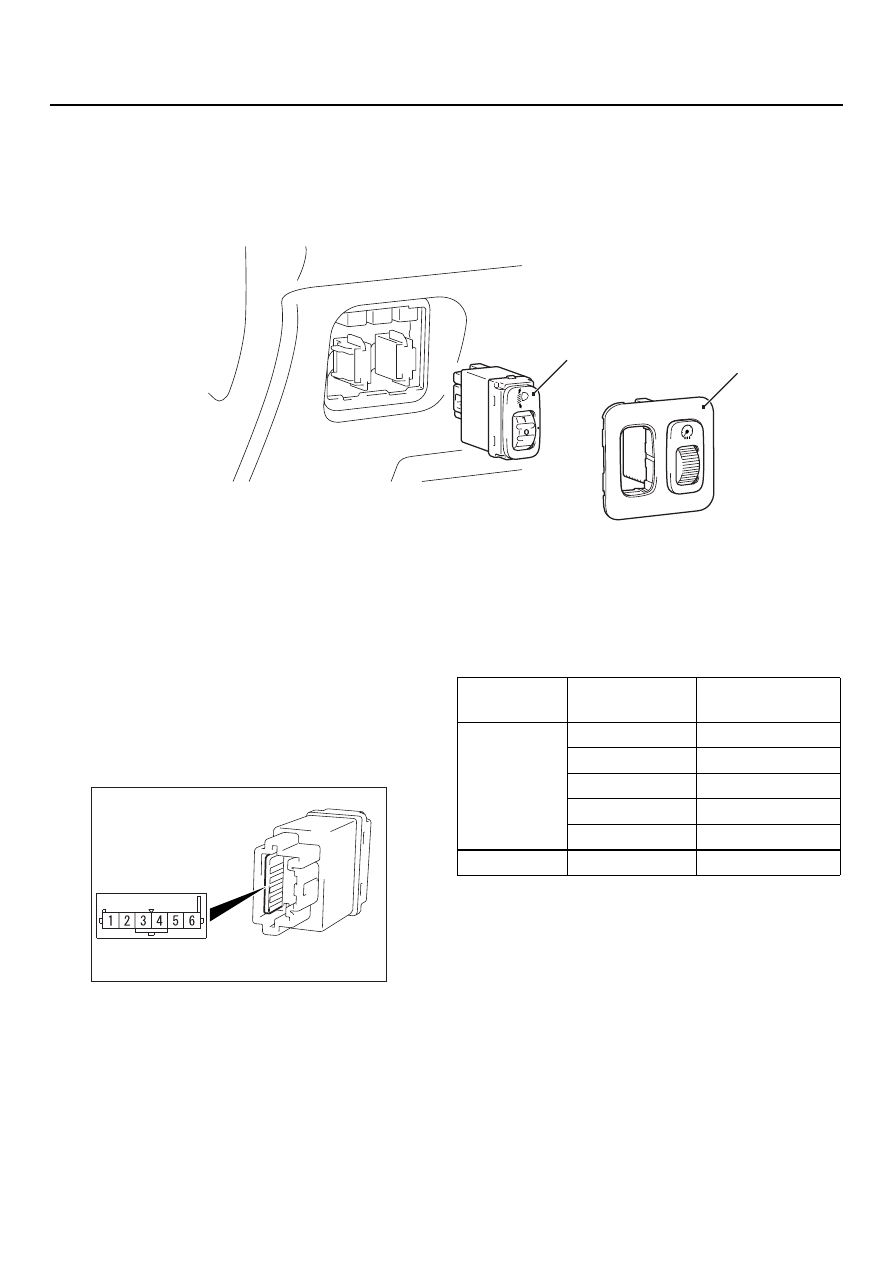

54A- 82

ФАРЫ ГОЛОВНОГО СВЕТА

ЭЛЕКТРООБОРУДОВАНИЕ

ГИДРОКОРРЕКТОР ФАР
ГОЛОВНОГО СВЕТА

СНЯТИЕ И УСТАНОВКА

M1542013700040

ПРОВЕРКА

M1542011200908

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ
ГИДРОКОРРЕКТОРА ФАР
ГОЛОВНОГО СВЕТА

AC304661AB

2

1

Последовательность снятия
деталей

1. Панель переключателей.
2. Переключатель гидрокорректора

фар головного света.

AC305186AB

Клемма №

Положение
выключателя

Сопротивление

4 J 6

0

750 Ом

1

1050 Ом

2

1410  Ом

3

1710  Ом

4

2010  Ом

5 J 6

0, 1, 2, 3, 4

2830 Ом

54A- 83

ПРОТИВОТУМАННЫЕ ФАРЫ

ЭЛЕКТРООБОРУДОВАНИЕ

ПРОТИВОТУМАННЫЕ ФАРЫ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ
РЕГУЛИРОВКИ И КОНТРОЛЯ

M1542000300343

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1542000600894

ПОИСК НЕИСПРАВНОСТЕЙ

M1542000701292

При установке выключателя противотуманных
фар в положение "ON"(включено), одновременJ
но с включением задних фонарей или фар
головного света (выключатель задних фонарей
или выключатель фар головного света в полоJ
жении "ON"(включено)), реле противотуманных
фар включается и противотуманные фары
зажигаются.
Если задние фонари или фары головного света
переключателем света выключаются, при
включенных противотуманных фарах, передние
противотуманные фары также выключаются
для предотвращения их ненужной работы без
сопровождения другими элементами
освещения.
Если задние фонари выключаются функцией
автоматического выключения, то противотуманJ
ные фары также выключаются.  Однако, если
задние фонари загораются вновь, то противоJ
туманные фары также включаются.
Противотуманные фары управляются системой
электрооборудования с цифровым электронJ
ным управлением (SWS). При поиске неисправJ
ностей, обратитесь к соответствующим главам,
приведенным ниже.

Без использования контрольного устройства
системы SWS (См. главу 54B, "Поиск
неисправностей в системе SWS",

CTP. 54B-44

).

При использовании контрольного устройства
системы SWS (См. главу 54C, "Поиск
неисправностей в системе SWS",

CTP. 54C-33

).

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ

ПРОВЕРКА НАВЕДЕНИЯ СВЕТОВЫХ
ПЯТЕН ПЕРЕДНИХ
ПРОТИВОТУМАННЫХ ФАР

M1542001100438

После приведения автомобиля в требуемое
состояние, отрегулируйте наведение световых
пятен передними противотуманными фарами.

Проверьте давление в шинах автомобиля,
при необходимости, доведите давление
до требуемого уровня.

Приведите автомобиль в ненагруженное
состояние и разместите его на ровной,
горизонтальной поверхности.

Посадите на сиденье водителя помощника
(весом примерно 75 кг).

Запустите двигатель и поддерживайте его
работу на частоте вращения коленчатого
вала 2000 1/мин при полностью заряженной
аккумуляторной батарее.

Включите передние противотуманные фары
и проверьте освещаемое ими пространство.

Номинальное значение:
Освещает расстояние до 40 метров

Показатель

Номинальное значение

ПРОВЕРКА НАВЕДЕНИЯ СВЕТОВЫХ ПЯТЕН
ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР

Освещает расстояние до 40 метров

Инструмент

Номер

Название
инструмента

Применение

MB990784

Съемник
орнаментов

Снятие орнамента с панели
приборов

MB990784

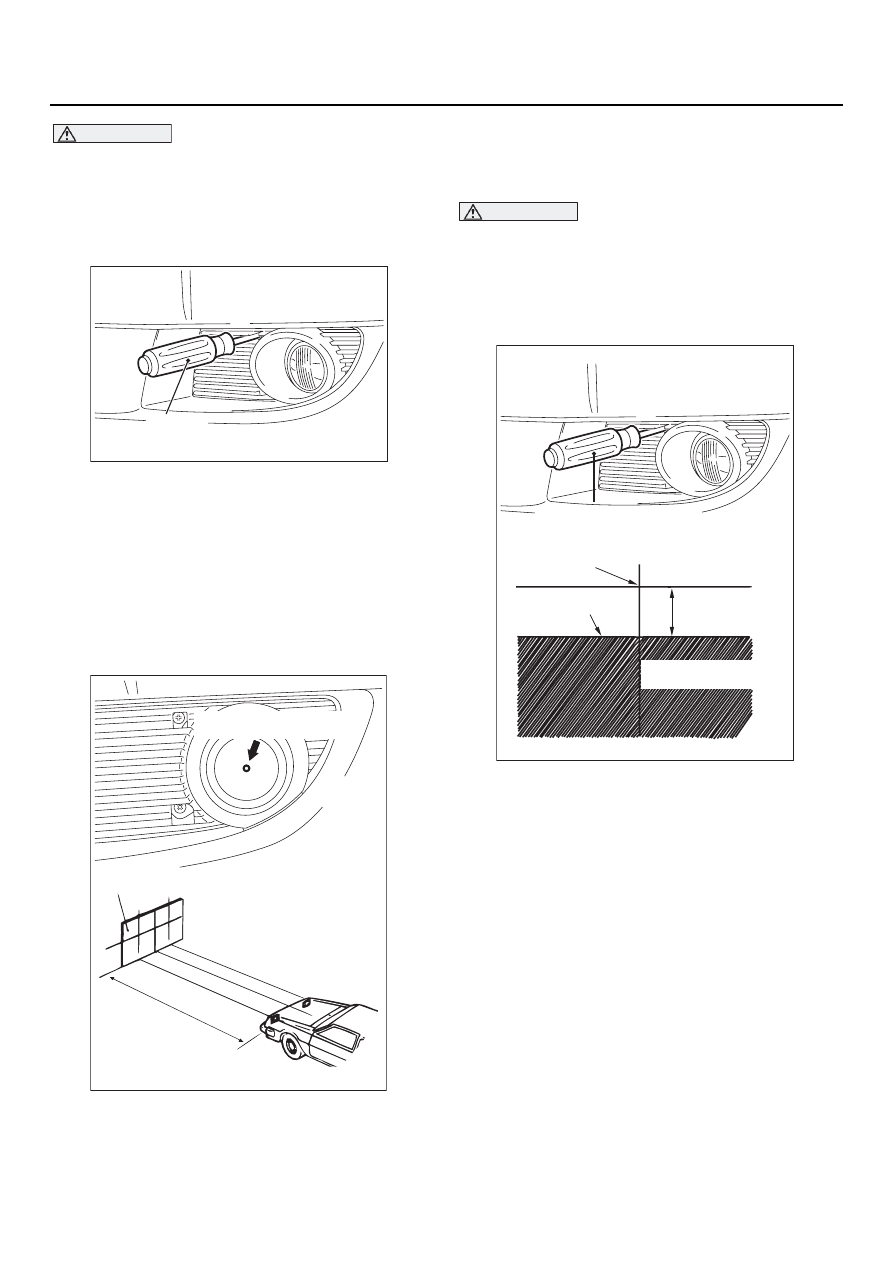

54A- 84

ПРОТИВОТУМАННЫЕ ФАРЫ

ЭЛЕКТРООБОРУДОВАНИЕ

ВНИМАНИЕ

Если противотуманная фара не требует
регулировки, отсоедините разъем этой
фары, чтобы во время регулировки она
не светила. Кроме этого, убедитесь,
чтобы световые оси не пересекались после
установки на место разъемов этих фар.

Если установка фар не соответствует норме,
вставьте отвертку с (+) жалом в отверстие сбоку
под кожухом, чтобы отрегулировать направлеJ
ние светового пучка противотуманной фары
вращением настроечного винта.

NOTE: Настройка фар в горизонтальной
плоскости невозможна.
Наконец, метод проверки направления
световых осей на экран (упрощенная проверка)
приведен ниже.

1. Расположите экран так, чтобы он находился

напротив центра противотуманной фары на
расстоянии 3 м и включите противотуманные
фары.

ВНИМАНИЕ

Если противотуманная фара не требует
регулировки, отсоедините разъем этой
фары, чтобы во время регулировки она
не светила. Кроме этого, убедитесь,
чтобы световые оси не пересекались после
установки на место разъемов этих фар.

2. Вставьте отвертку с (+) жалом в отверстие,

которое находится со стороны защитного
кожуха. Вращением регулировочного
устройства направления светового пучка
противотуманной фары, совместите границу
перехода "светJтень" фары с линией на
экране, как показано на рисунке.

NOTE: Настройка фар в горизонтальной
плоскости невозможна.

AC301337

Отвертка
с крестообразным жалом

AB

AC305200 AB

Оптический центр передней
противотуманной фары

Экран

3 м

H

 V

AC305154

Зона максимальной
интенсивности света

H

 V

Центр фары

Линия раздела
"светJтень"

Вертикальное
отклонение
1,15° (6 см)

AB

Отвертка с крестообразным
жалом (+)

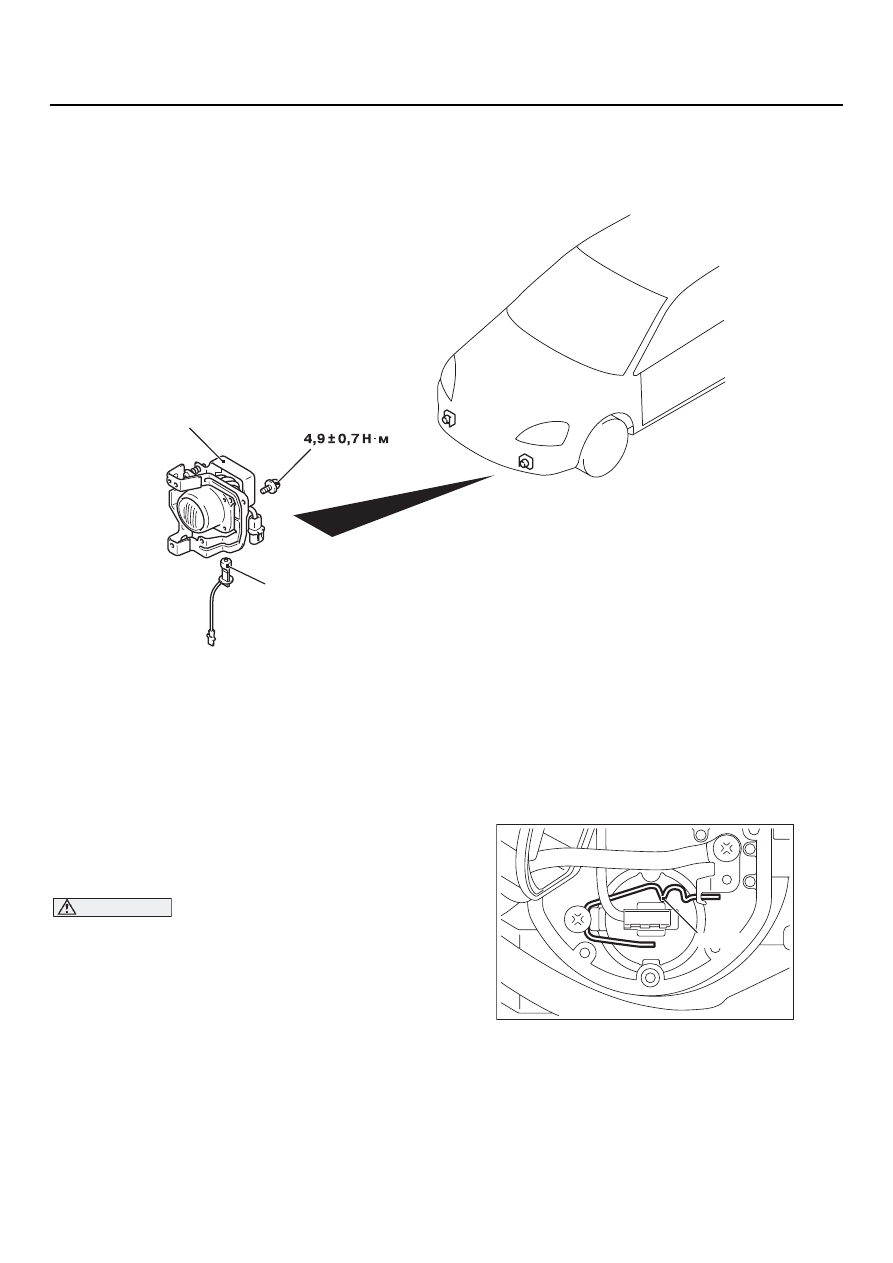

54A- 85

ПРОТИВОТУМАННЫЕ ФАРЫ

ЭЛЕКТРООБОРУДОВАНИЕ

ПРОТИВОТУМАННЫЕ ФАРЫ

СНЯТИЕ И УСТАНОВКА

M1542001500469

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> ЗАМЕНА ЛАМПЫ ПЕРЕДНЕЙ
ПРОТИВОТУМАННОЙ ФАРЫ

ВНИМАНИЕ

Не касайтесь стеклянной колбы лампы
голыми руками или грязными перчатками.
Если поверхность колбы лампы становится
грязной, очистите ее спиртом или
растворителем, а перед установкой дайте
лампе просохнуть.

1. Снимите крышку патрона лампы.
2. Снимите пружину фиксации лампы

и извлеките лампу.

AC304660AB

2

1

Последовательность снятия
деталей

Боковой защитный кожух.

<<A>>

1.

Лампа передней
противотуманной фары.

2.

Передняя противотуманная
фара в сборе.

Последовательность снятия
деталей

AC301335 AB

Пружина
