54A- 42

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

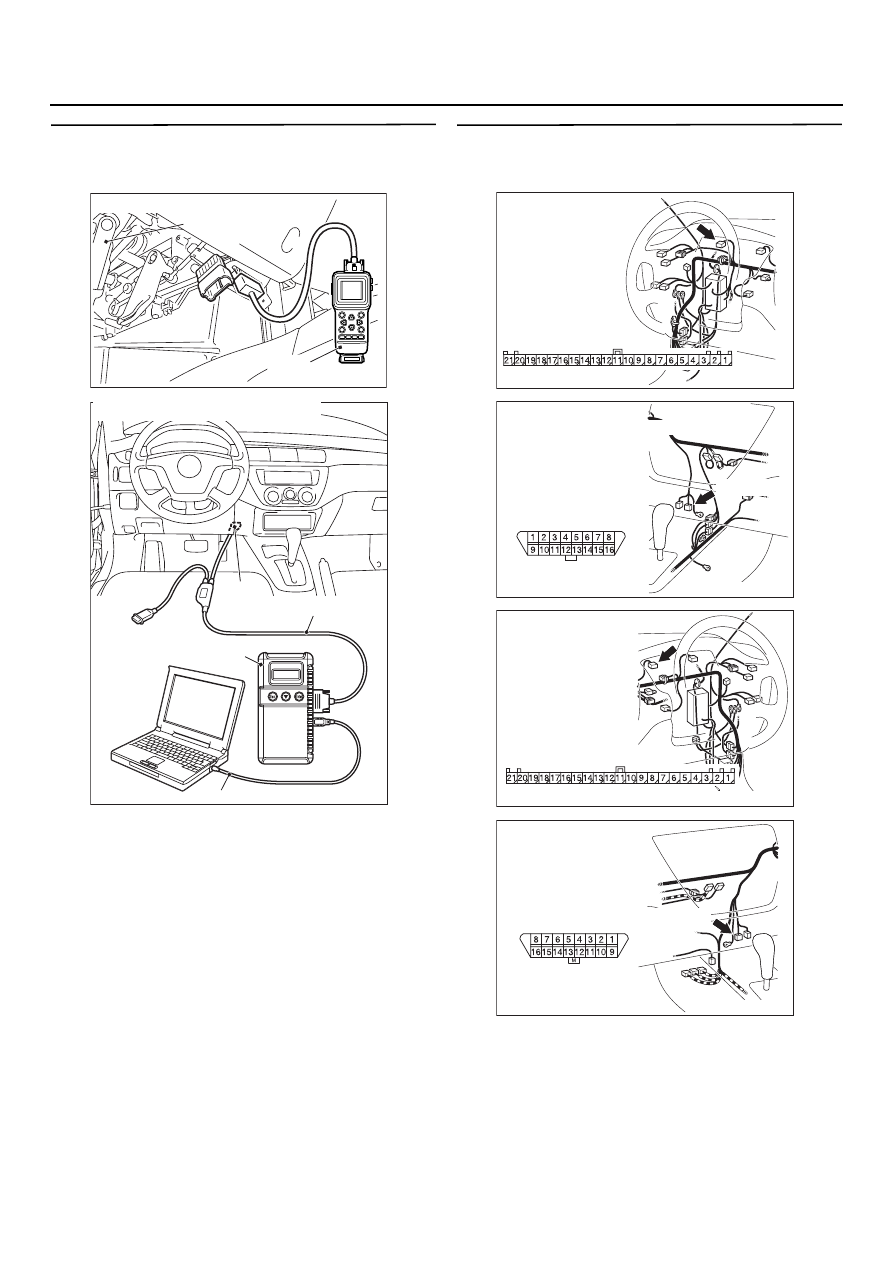

Этап 2. Проверка состояния колесного
датчика системы ABS. (Диагностический
код на приборах MUT3II/III)

(1) Подсоедините прибор MUTJII/III к диагностиJ

ческому разъему.

(2) Установите замок зажигания в положение

"ON" (ЗАЖИГАНИЕ ВКЛЮЧЕНО).

(3) Прочтите диагностический код системы

распределенного впрыскивания топлива
(MPI).

B: Появился ли диагностический код Р0500

системы MPI?
ДА :

См.

CTP. 13A-203

 <4G1>

или

CTP. 13B-177

 <4G6>.

НЕТ :

Перейдите к этапу 3.

Этап 3. Проверка разъема: Разъем С304
панели приборов или диагностический
разъем С311

B:  В исправном ли состоянии разъем С304

панели приборов или диагностический
разъем С311?
ДА :

Перейдите к этапу 4.

НЕТ :

Отремонтируйте или замените
поврежденный элемент(ы).

AC304777

Рулевой вал

AB

MB991502

<С использованием тестера MUT3II>

AC304950

MB991911

16Jти
пиновый

MB991827

MB991824

AB

<С использованием тестера MUT3III>

AC303798

Разъем: C304
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

AT

AC303800

CJ11 (B)

Передняя сторона

AK

Разъем: C311
<Автомобили с левым рулем>

AC303814

Разъем: C304
<Автомобили
с правым рулем>

Вид со стороны жгута проводов

AT

AC303812 AD

Разъем: C311
<Автомобили
с правым рулем>

Передняя сторона

CJ11 (B)

54A- 43

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

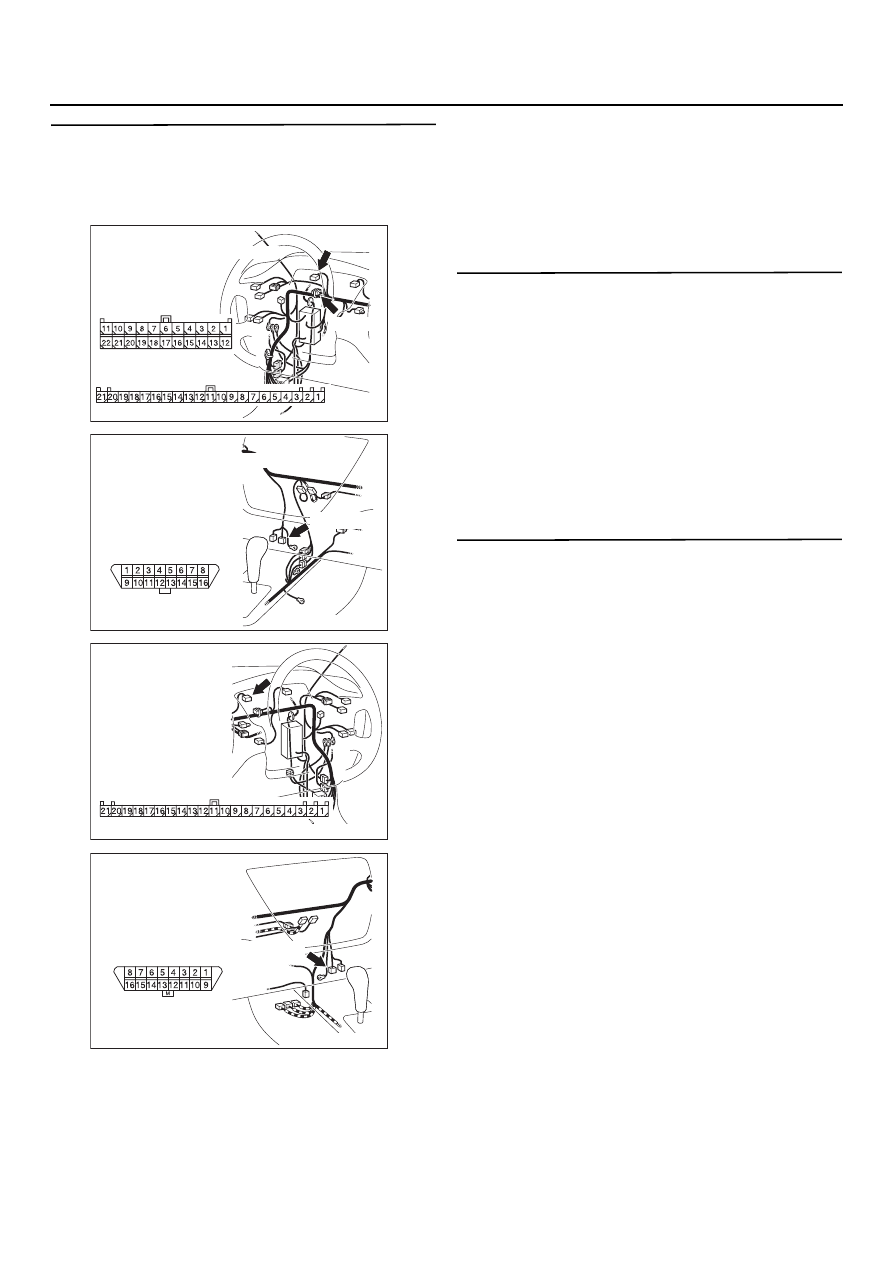

Этап 4. Проверка состояния жгута проводов
между разъемом С304 (клемма № 12)
панели приборов и диагностическим
разъемом С311 (клемма № 14)

NOTE:

Перед проверкой жгута проводов, проверьте
соединительный разъем C03 <Автомобили
с левым расположением органов управления>,
отремонтируйте его, в случае необходимости.

B: В исправном ли состоянии жгут проводов

между разъемом С304 (клемма № 12) панели
приборов и диагностическим разъемом С311
(вывод № 14)?
ДА :

Перейдите к этапу 5.

НЕТ :

Отремонтируйте или замените жгут
проводов.

Этап 5. Повторная проверка системы

B: Исправен ли спидометр?

ДА : .

Процедура проверки закончена. (Если

на всех этапах проверки неисправности
не обнаружены, то предполагается
наличие нестационарной (периодичесJ
ки повторяющейся) неисправности.
См. главу 00, "Процесс поиска
неисправности/контрольные точки",

CTP. 00-6

).

НЕТ : .

Замените комбинацию приборов

в сборе.

Этап 6. Проверка возможности повторного
появления диагностического кода

B: Не появился ли диагностический код,

связанный с системой распределенного
впрыскивания топлива (MPI)?
ДА :

См. главу 13A, "Поиск неисправностей",

CTP. 13A-19

, главу 13B, "Поиск

неисправностей",

CTP. 13B-19

.

НЕТ :

Перейдите к этапу 7.

AC303798AU

CJ04

CJ03 (B)

CJ04

CJ03

Вид со стороны
жгута проводов

Разъемы: C303, C304
<Автомобили с левым рулем>

AC303800

CJ11 (B)

Передняя сторона

AK

Разъем: C311
<Автомобили с левым рулем>

AC303814

Разъем: C304
<Автомобили
с правым рулем>

Вид со стороны жгута проводов

AT

AC303812 AD

Разъем: C311
<Автомобили
с правым рулем>

Передняя сторона

CJ11 (B)

54A- 44

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

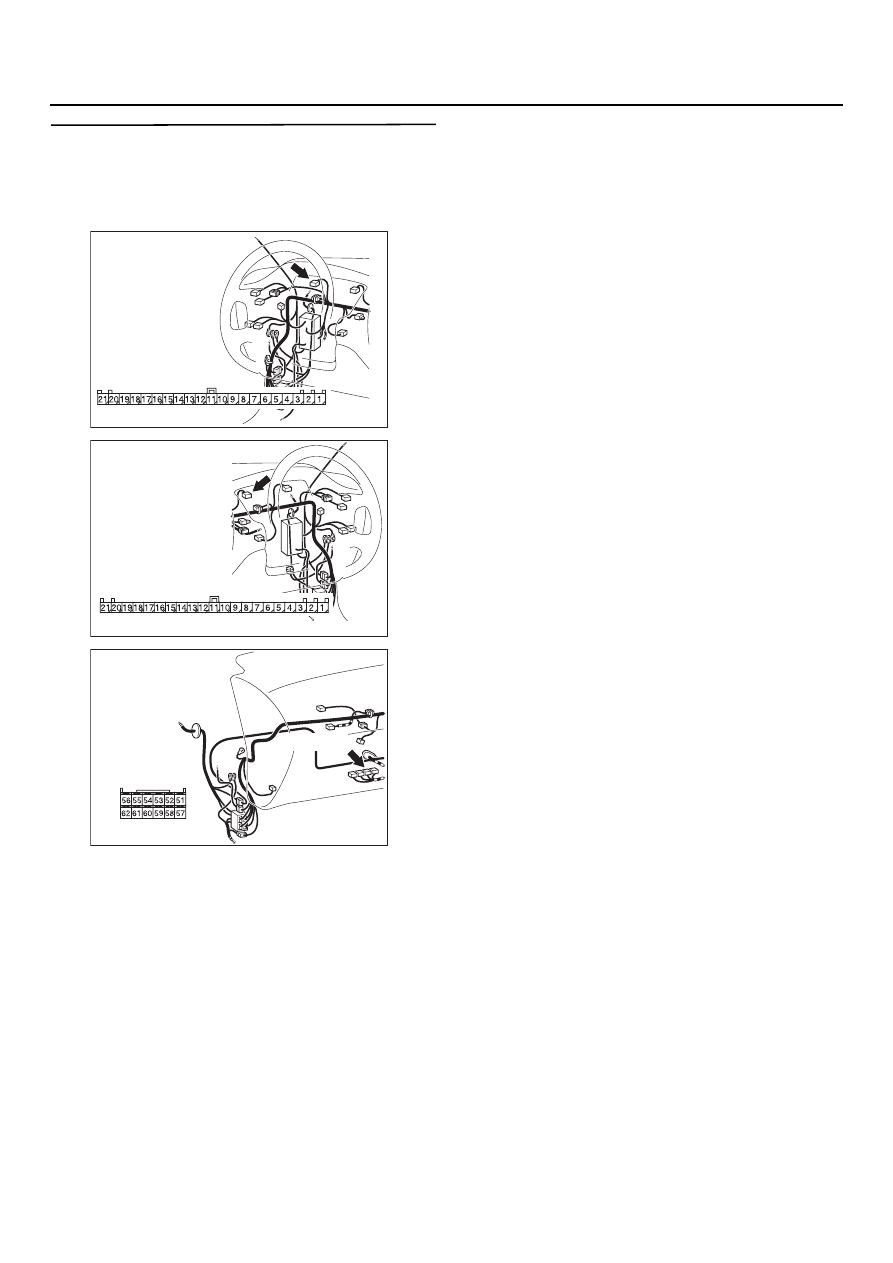

Этап 7. Проверка разъема: Разъем С304
панели приборов и разъем С3127
электронного блока управления
двигателем<Автомобиль с правым
расположением органов управления>

B:  В исправном ли состоянии разъем С304

панели приборов и разъем С3127
электронного блока управления двигателем?

ДА :

Перейдите к этапу 8.

НЕТ :

Отремонтируйте или замените
поврежденный элемент(ы).

AC303798

Разъем: C304
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

AT

AC303814

Разъем: C304
<Автомобили
с правым рулем>

Вид со стороны жгута проводов

AT

AC303816 BA

Разъем: C3127

CJ127 (Y)

Вид со стороны
жгута проводов

54A- 45

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

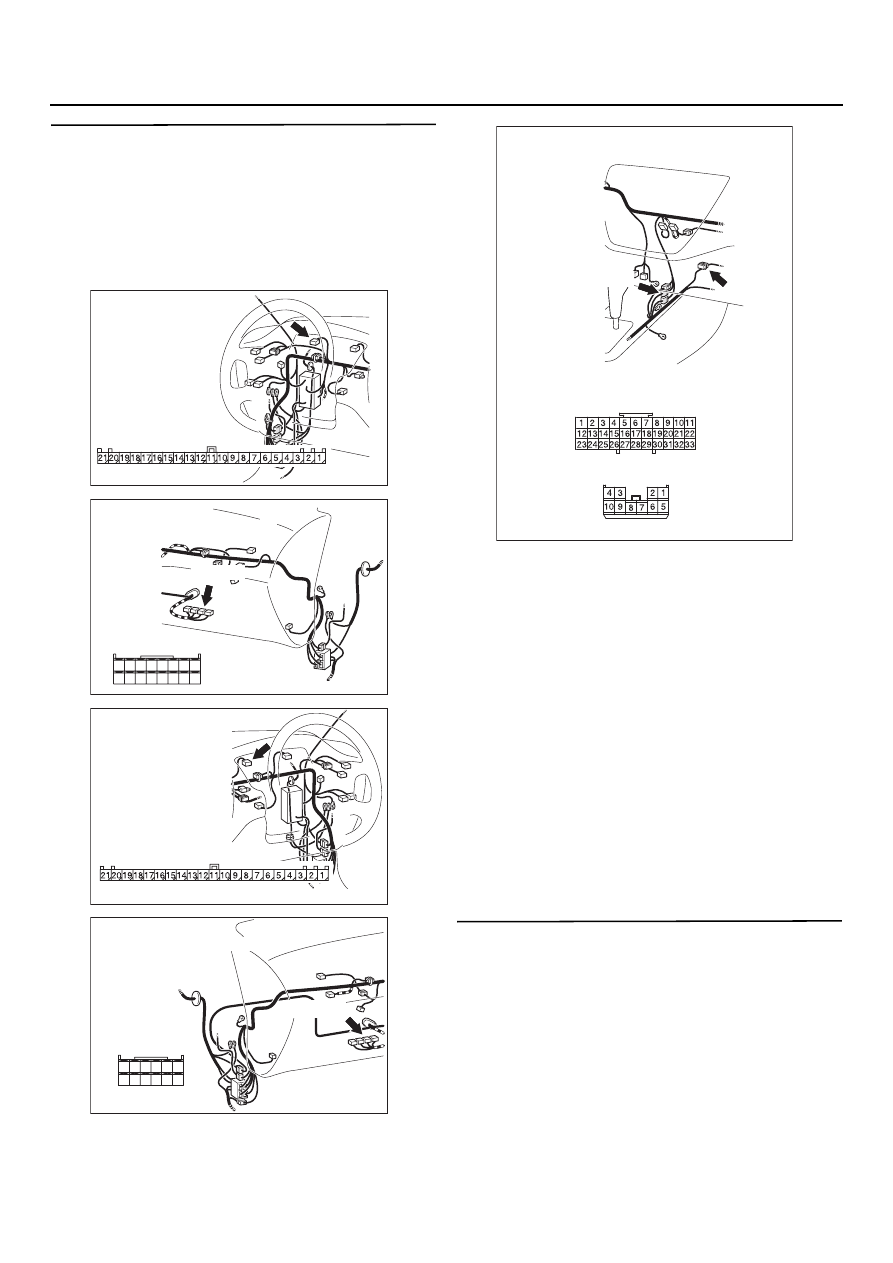

Этап 8. Проверка состояния жгута проводов
между разъемом C304 (клемма № 11)
комбинации приборов и разъемом C3125
электронного блока управления двигателем
<Автомобиль с левым расположением
органов управления>, C3127 <Автомобиль
с правым расположением органов
управления> (клемма № 58)

NOTE:

Перед проверкой состояния жгута проводов,
проверьте состояние промежуточных разъемов
C14 (Автомобили с левым расположением
органов управления), C136 (Автомобили
с правым расположением органов управления),
соединительне разъемы C12 (Автомобили
с левым расположением органов управления),
C134 (Автомобили с правым расположением
органов управления), при необходимости
отремонтируйте разъем(ы).

B: В исправном ли состоянии жгут проводов

между разъемом С304 (клемма № 11)
и разъемом С3127 электронного блока
управления двигателем <Автомобили
с правым расположением органов
управления> (клемма № 58)?
ДА :

Перейдите к этапу 9.

НЕТ :

Отремонтируйте жгут проводов.

Этап 9. Повторная проверка системы

B: Исправен ли спидометр?

ДА :

Процедура проверки закончена. Если на
всех этапах проверки неисправности не
обнаружены, то можно предположить
наличие периодически повторяющихся
неисправностей (См. главу 00, "Процесс
поиска неисправности/контрольные
точки",

CTP. 00-6

).

НЕТ :

Перейдите к этапу 10.

AC303798

Разъем: C304
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

AT

AC303804

CJ125 (Y)

Вид со стороны
жгута проводов

51

52

53

54

55

56

57

58

66 6564636261 6059

AT

Разъем: C3125
<Автомобили с левым рулем>

AC303814

Разъем: C304
<Автомобили
с правым рулем>

Вид со стороны жгута проводов

AT

AC303816 AW

CJ127 (Y)

Вид со стороны
жгута проводов

58

52

61

55

62

56

60

54

59

53

57

51

Разъем: C3127
<Автомобили с правым рулем>

AC303801

Разъемы: C312, C314
<Автомобили с левым рулем>

CJ12

CJ14 (GR)

CJ12

CJ14

Вид со стороны
жгута проводов

AD
