Mitsubishi Lancer / Lancer Wagon. Руководство - часть 177





54A- 38

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

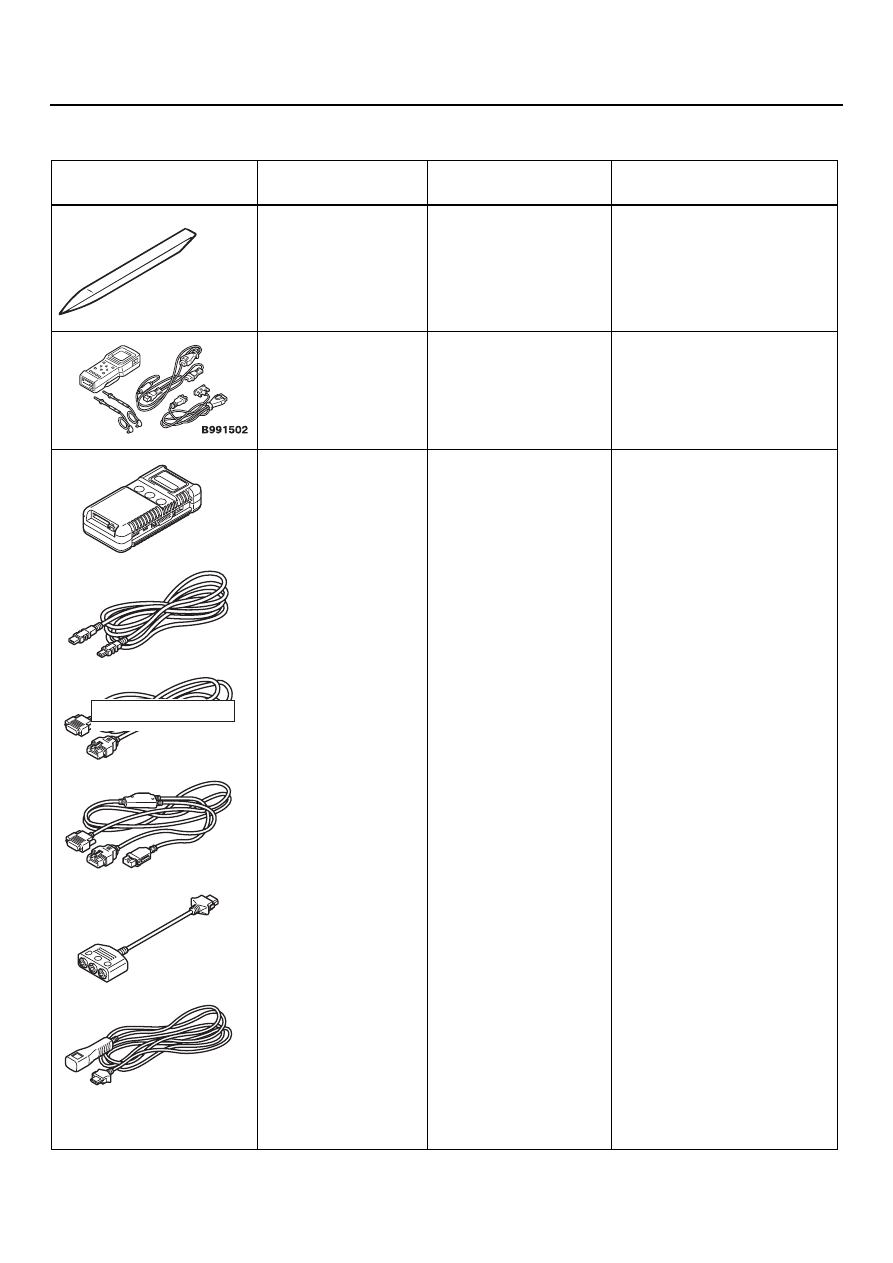

CПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1543000601652

Инструмент

 Номер

Название
инструмента

Применение

MB990784

Съемник орнаментов

Снятие ободка приборов и
орнамент панели приборов

MB991502

Диагностический
прибор MUTJII
с набором
переходников

Считывание диагностиJ
ческого кода системы
распределенного
впрыскивания топлива
(MPI)

MB991955
A: MB991824
B: MB991827
C: MB991910
D: MB991911
Е: MB991825
F: MB991826

Диагностический
прибор MUTJIII
с набором
переходников
A: Интерфейс связи

автомобиля
(V. C. I.)

B: Кабель с разъемом

USB диагностиJ
ческого прибора
MUTJIII

C: Главный жгут

проводов "А"
прибора MUTJIII
(Автомобили
с системой связи
CAN)

D: Главный жгут

проводов "В"
прибора MUTJIII
(Автомобили
без системы связи
CAN)

Е: Измерительный

адаптер прибора
MUTJIII

F: Жгут проводов

для триггерной
(пусковой) схемы
прибора MUTJIII

Считывание диагностиJ
ческого кода системы
распределенного
впрыскивания топлива
(MPI)

MB990784

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

A

B

C

D

E

F

НЕ ИСПОЛЬЗУЕТСЯ

54A- 39

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

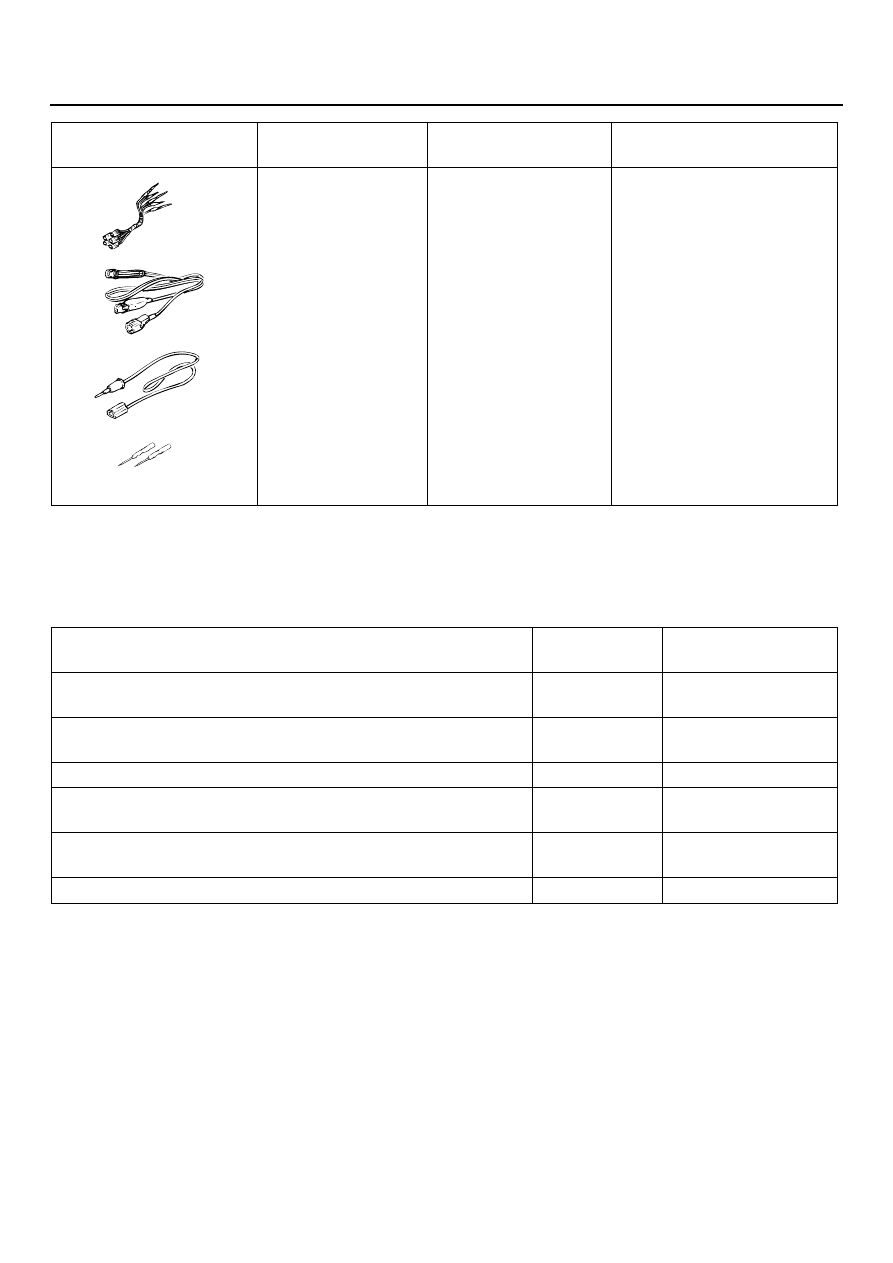

ПОИСК НЕИСПРАВНОСТЕЙ

ТАБЛИЦА ПРИЗНАКОВ
НЕИСПРАВНОСТЕЙ

M1543007201086

MB991223
A: MB991219
B: MB991220
C: MB991221
D: MB991222

Набор проводов
A: Жгут проводов для

проведения
проверок

B: Жгут проводов для

проведения
проверок LED
(светодиодов)

C: Адаптер жгута

проводов для
проведения
проверок LED
(светодиодов)

D: Пробник

Измерение напряжения и
сопротивления при поиске
неисправностей

A: Проверка контактного

давления на клеммах
при соединении
разъемов

B: Проверка силовой цепи
C: Проверка силовой цепи
D: Соединение

стандартного тестера

Инструмент

 Номер

Название
инструмента

Применение

MB991223

A

B

C

D

AC

Признак неисправности

Методика
проверки №.

Страница для
наведения справки

Спидометр не работает (остальные приборы работают).
<Автомобили с механической коробкой передач>

1

CTP. 54A-40

Спидометр не работает (остальные приборы работают).
<Автомобили с автоматической коробкой передач>

2

CTP. 54A-47

Тахометр не работает (остальные приборы работают).

3

CTP. 54A-54

Измеритель уровня топлива не работает (остальные
приборы работают).

4

CTP. 54A-58

Измеритель температуры охлаждающей жидкости
не работает (остальные приборы работают).

5

CTP. 54A-62

Комбинация приборов не работает (приборы не работают). 6

CTP. 54A-65

54A- 40

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

МЕТОДИКА ПОИСКА ПРИЗНАКОВ
НЕИСПРАВНОСТЕЙ

МЕТОДИКА ПРОВЕРКИ 1: Спидометр не работает (остальные приборы работают). <MКП>

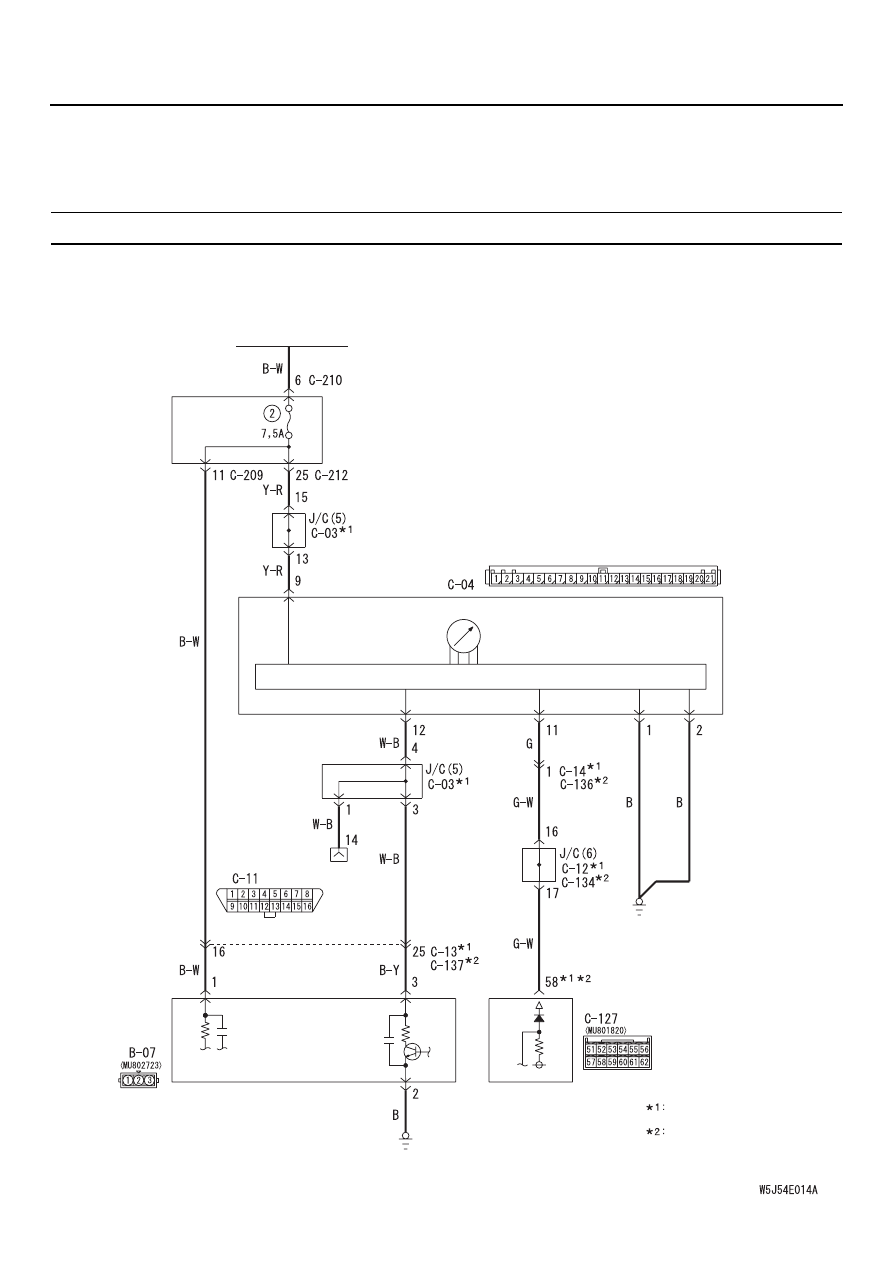

Цепь спидометра

ЗАМОК
ЗАЖИГАНИЯ (IG1)

Датчик
скорости
автомобиля

Диагностический
разъем

КОМБИНАЦИЯ
ПРИБОРОВ

ЭБУ двигателем

Цветовая кодировка проводов
B : Черный     LG : БледноJзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый



УПРАВЛЯЮЩАЯ ЦЕПЬ

вид спереди

ПРИМЕЧАНИЕ

Автомобили с левосторонним
управлением рулевого колеса
Автомобили с правосторонним
управлением рулевого колеса

,

Монтажный
блок

СКОРОСТЬ

54A- 41

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
(КОММЕНТАРИИ)

Возможны неисправности электронного блока
управления двигателем, в панели приборов,
в жгутах проводов или в разъеме(ах).

РЕКОМЕНДАЦИИ ПРИ ПОИСКЕ
НЕИСПРАВНОСТЕЙ

Неисправность колесного датчика системы
ABS

Неисправность электронного блока
управления двигателем

Неисправность комбинации приборов
в сборе

Жгут проводов или разъемы могут ослабJ
нуть, подвергнуться коррозии, клеммы могут
повредиться или провалиться внутрь
разъема.

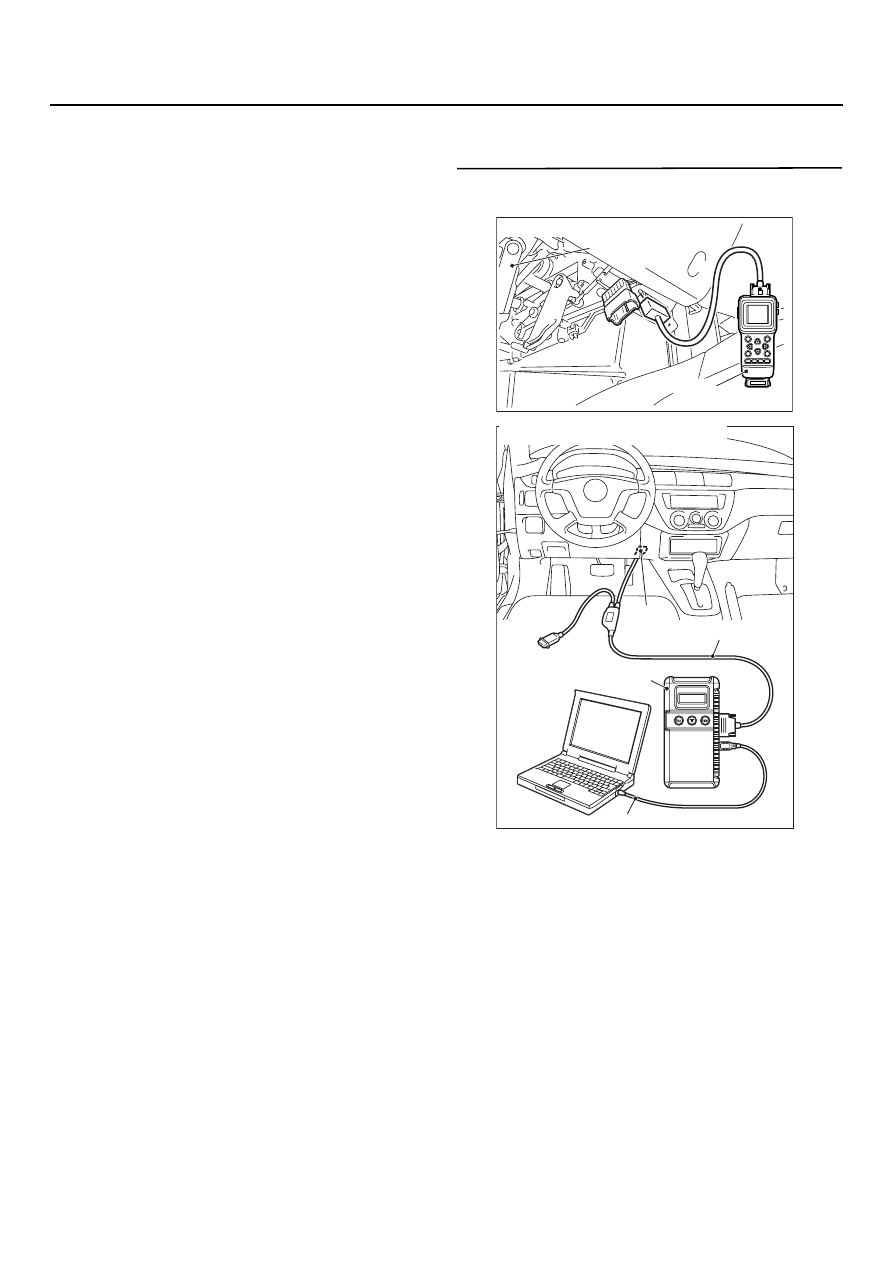

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

Этап 1. Проверка исполнительных
механизмов приборами MUT3II/III

(1) Подсоедините прибор MUTJII/III к диагностиJ

ческому разъему.

(2) При помощи приборов MUTJII/III

смоделируйте скорость автомобиля.

B: Показывает ли спидометр смоделированную

скорость автомобиля?
ДА :

Перейдите к этапу 6.

НЕТ :

Перейдите к этапу 2.

AC304777

Рулевой вал

AB

MB991502

<С использованием тестера MUT3II>

AC304950

MB991911

16Jти
пиновый

MB991827

MB991824

AB

<С использованием тестера MUT3III>
