Mitsubishi Lancer / Lancer Wagon. Руководство - часть 179

54A- 46

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

Этап 10. Проверка наличия сигнала
При помощи приборов MUTJII/III или вольтметра
убедитесь в том, что сигнал скорости
автомобиля принят.

OK: Приборы MUT3II/III подают звуковой
сигнал или происходит колебание
стрелки вольтметра.

B: В норме ли результаты проверки?

ДА :

Замените комбинацию приборов
в сборе.

НЕТ :

Замените электронный блок
управления двигателем.

Сигнал системы

Проверяемое
состояние

Сигнал скорости
автомобиля

Когда скорость
автомобиля становитJ
ся не менее 10 км/ч

54A- 47

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

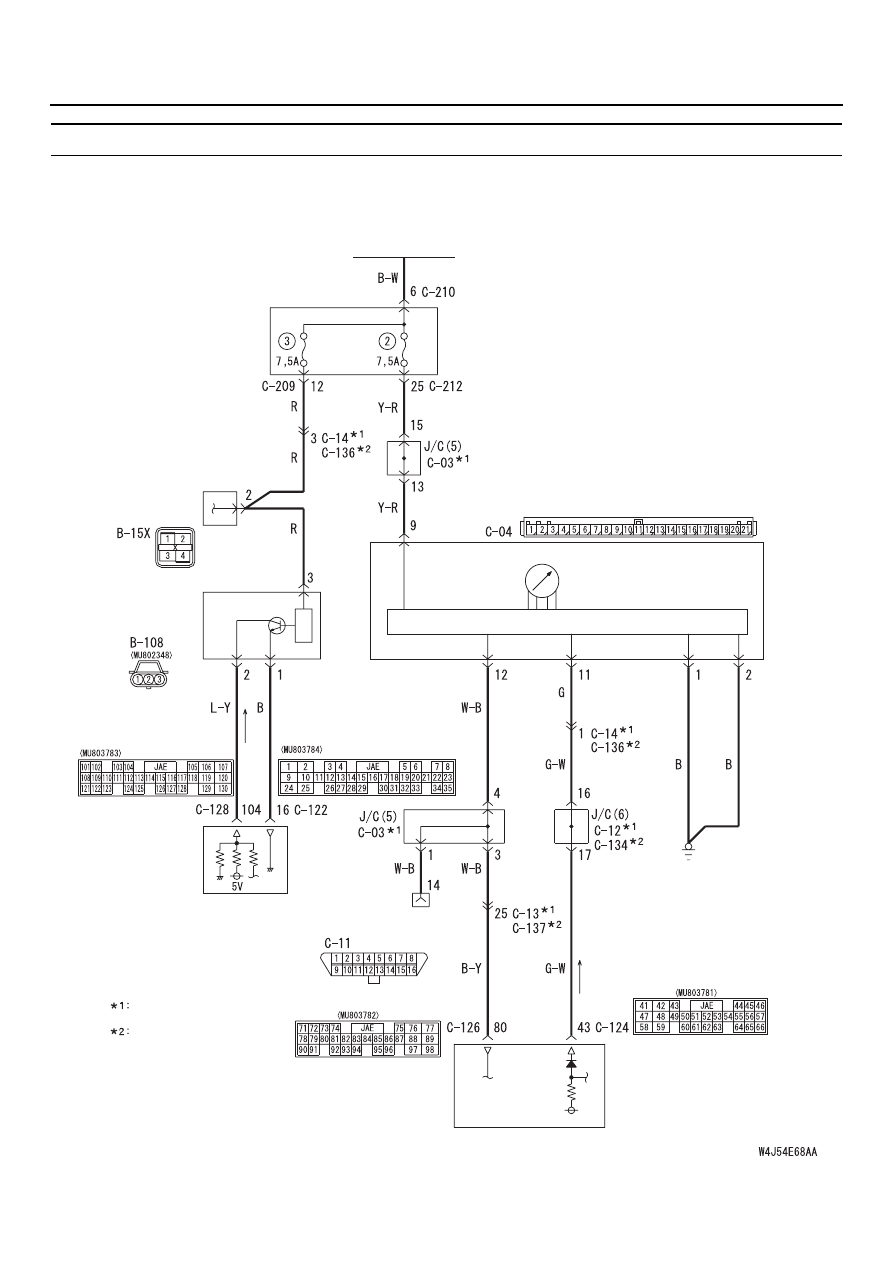

МЕТОДИКА ПРОВЕРКИ 2: Спидометр не работает (остальные приборы работают). <AКП>

ЗАМОК
ЗАЖИГАНИЯ (IG1)

РЕЛЕ
УПРАВЛЕНИЯ
АКП

Датчик скорости
выходного вала
коробки передач

Диагностический
разъем

ЭБУ двигателем
и АКП

КОМБИНАЦИЯ ПРИБОРОВ

ЭБУ двигателем
и АКП

Цветовая кодировка проводов
B : Черный     LG : БледноJзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой     BR : Коричневый
O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

вид спереди

ПРИМЕЧАНИЕ

Автомобили с левосторонним
управлением рулевого колеса

Автомобили с правосторонним
управлением рулевого колеса

УПРАВЛЯЮЩАЯ ЦЕПЬ

Цепь спидометра

Монтажный
блок

СКОРОСТЬ

54A- 48

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
(КОММЕНТАРИИ)

Возможны неисправности электронного блока
управления двигателем, в панели приборов,
в жгутах проводов или в разъеме(ах).

РЕКОМЕНДАЦИИ ПРИ ПОИСКЕ
НЕИСПРАВНОСТЕЙ

•

Неисправность колесного датчика системы
ABS

•

Неисправность электронного блока
управления двигателем

•

Неисправность комбинации приборов
в сборе

•

Жгут проводов или разъемы могут
ослабнуть, подвергнуться коррозии, клеммы
могут повредиться или провалиться внутрь
разъема.

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

Этап 1. Проверка исполнительных
механизмов приборами MUT3II/III

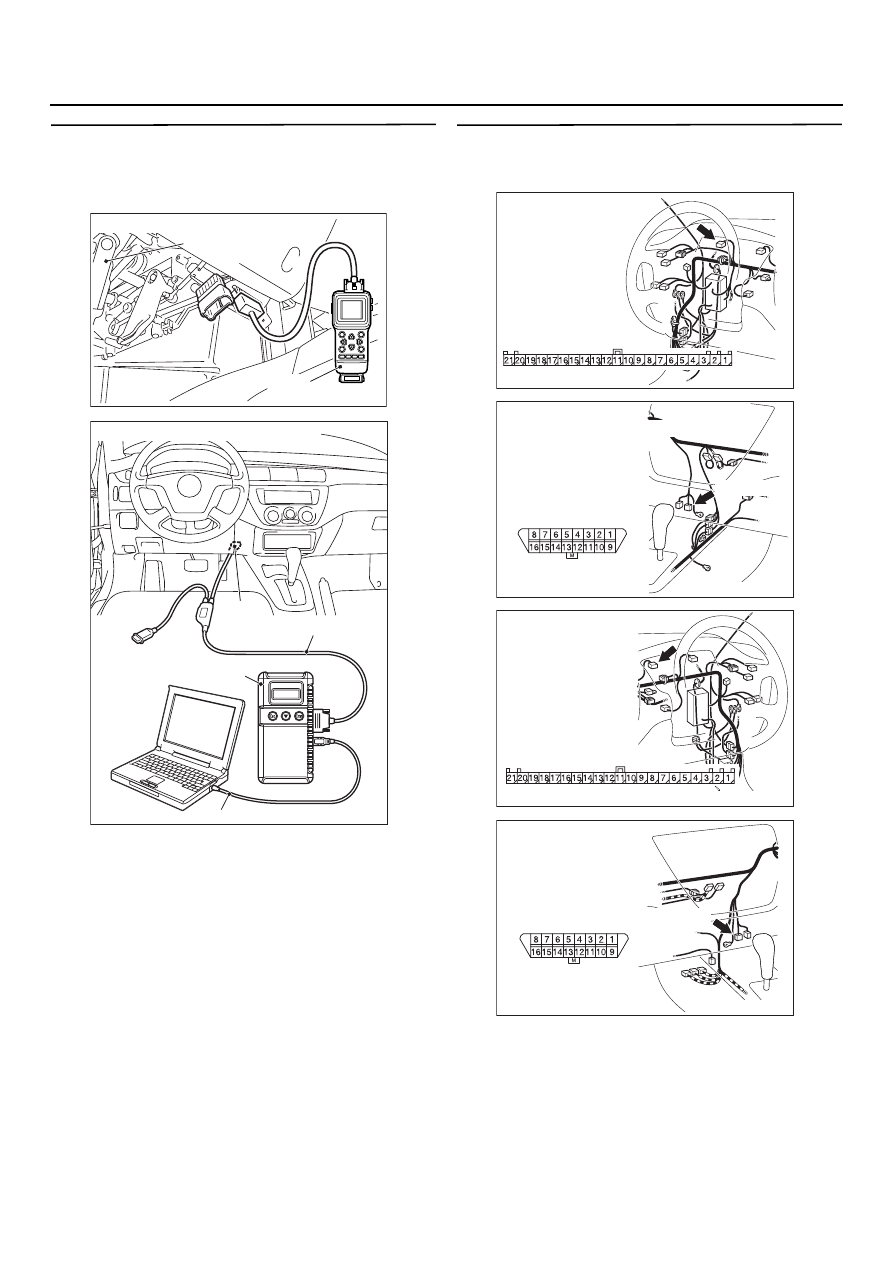

(1) Подсоедините прибор MUTJII/III к диагностиJ

ческому разъему.

(2) При помощи приборов MUTJII/III

смоделируйте скорость автомобиля.

B: Показывает ли спидометр смоделированную

скорость автомобиля?
ДА :

Перейдите к этапу 6.

НЕТ :

Перейдите к этапу 2.

AC304777

Рулевой вал

AB

MB991502

<С использованием тестера MUT3II>

AC304950

MB991911

16Jти
пиновый

MB991827

MB991824

AB

<С использованием тестера MUT3III>

54A- 49

ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

ЭЛЕКТРООБОРУДОВАНИЕ

Этап 2. Проверка выходного сигнала
колесного датчика системы ABS.
(Диагностический код на приборах
MUT3II/III)

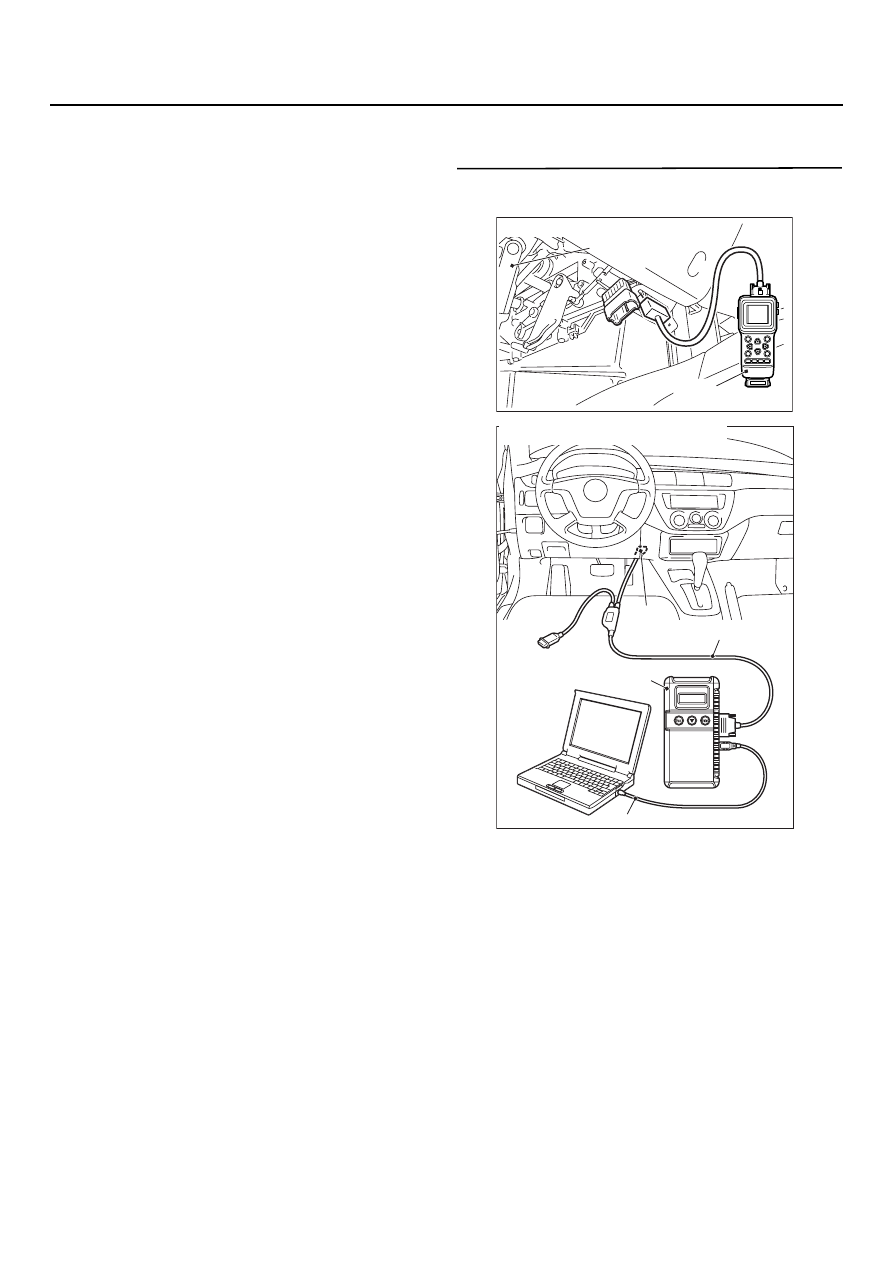

(1) Подсоедините прибор MUTJII/III к диагностиJ

ческому разъему.

(2) Установите замок зажигания в положение

"ON" (ЗАЖИГАНИЕ ВКЛЮЧЕНО).

(3) Прочтите диагностический код

автоматической коробки передач.

B: Появился ли диагностический код 23

автоматической коробки передач?
ДА :

См.

CTP. 23A-40

.

НЕТ :

Перейдите к этапу 3.

Этап 3. Проверка разъема: Разъем С304
комбинации прибора и диагностический
разъем С311

B:  В исправном ли состоянии разъем С304

панели приборов или диагностический
разъем С311?
ДА :

Перейдите к этапу 4.

НЕТ :

Отремонтируйте или замените
поврежденный элемент(ы).

AC304777

Рулевой вал

AB

MB991502

<С использованием тестера MUT3II>

AC304950

MB991911

16Jти
пиновый

MB991827

MB991824

AB

<С использованием тестера MUT3III>

AC303798

Разъем: C304
<Автомобили
с левым рулем>

Вид со стороны
жгута проводов

AT

AC303800

CJ11 (B)

Вид спереди

AH

Connector: C311
<Автомобили с левым рулем>

AC303814

Разъем: C304
<Автомобили
с правым рулем>

Вид со стороны жгута проводов

AT

AC303812 AD

Разъем: C311
<Автомобили
с правым рулем>

Передняя сторона

CJ11 (B)
