23B

-64

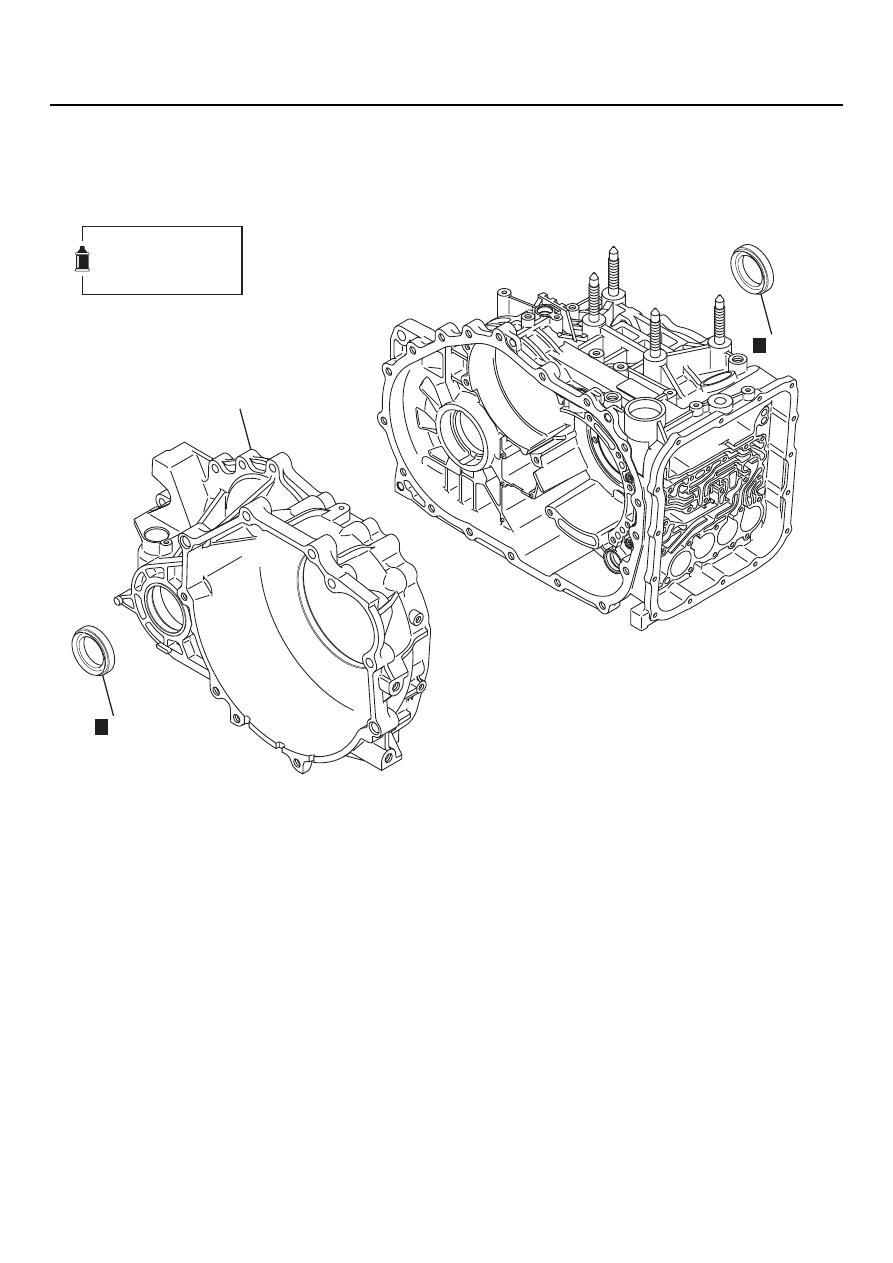

САЛЬНИК ВХОДНОГО ВАЛА

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

САЛЬНИК ВХОДНОГО ВАЛА

РАЗБОРКА И СБОРКА

M1233004300131

AK300508 AC

1

2

3

Все подвижные части
перед их установкой
смажьте рабочей
жидкостью АКП.

H

H

Последовательность
разборки

>>А<<

1.

Сальник

2.

Картер гидротрансформатора

>>B<<

3.

Сальник

Последовательность
разборки

23B

-65

САЛЬНИК ВХОДНОГО ВАЛА

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

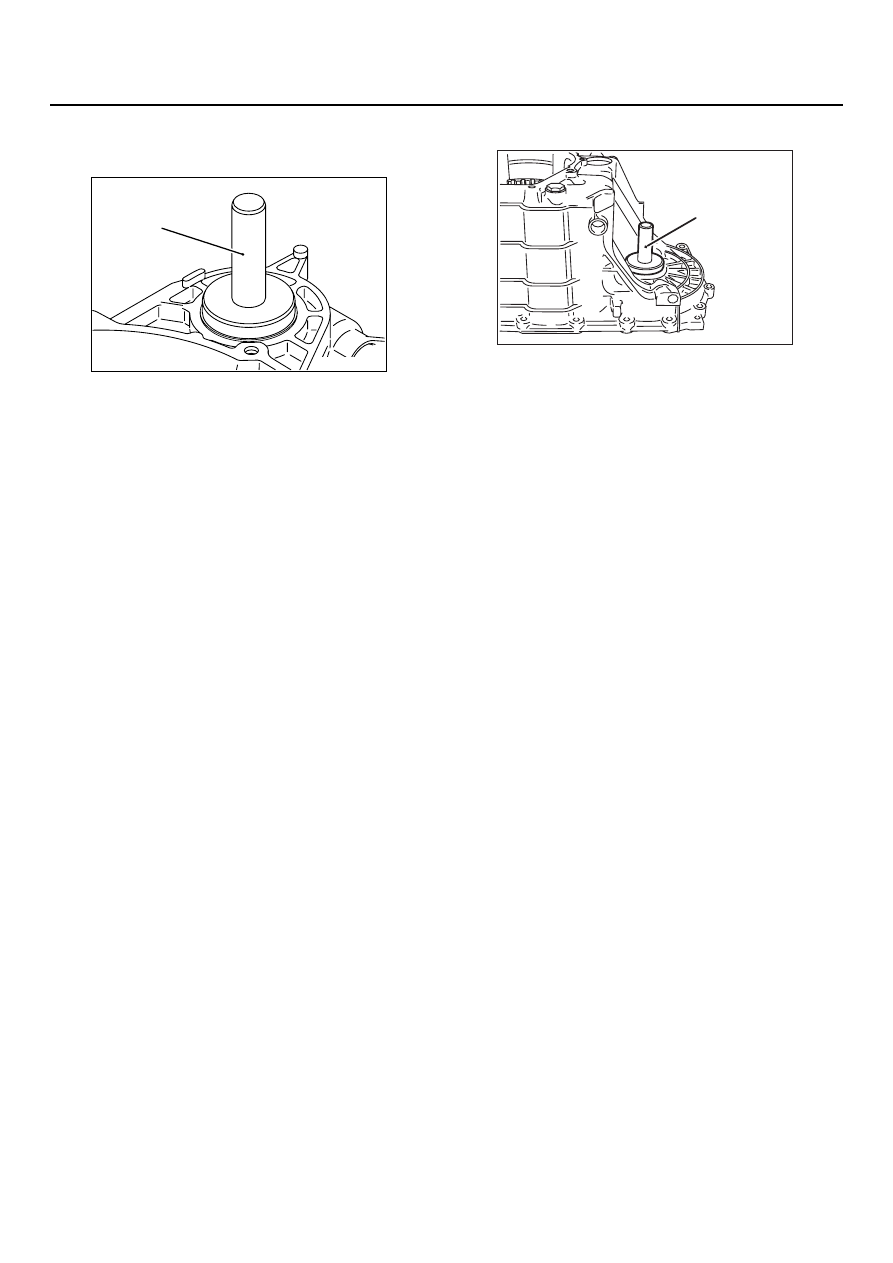

УКАЗАНИЯ К СБОРКЕ

>>A<< УСТАНОВКА САЛЬНИКА

Установите сальник с помощью
приспособления для установки сальников
(MD998800).

>>B<< УСТАНОВКА САЛЬНИКА

Установите сальник с помощью
приспособления для установки сальников
(MD998800).

AK301290AB

MD998800

AK300549AC

MD998800

51

-1

ГЛАВА 51

ЭКСТЕРЬЕР

СОДЕРЖАНИЕ

ПЕРЕДНИЙ БАМПЕР В СБОРЕ . .

51

-2

НАКЛЕИВАЕМЫЕ ЭЛЕМЕНТЫ . . . . . . . . .

51

-2

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

51

-2

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

51

-3

ЗАДНИЙ БАМПЕР В СБОРЕ  . . . .

51

-5

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

51

-5

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

51

-7

МОЛДИНГИ . . . . . . . . . . . . . . . . .

51

-9

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ  . .

51

-9

НАКЛЕИВАЕМЫЕ ЭЛЕМЕНТЫ . . . . . . . . .

51

-9

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

51

-9

ОБТЕКАТЕЛИ ПОРОГОВ . . . . . . .

51

-14

НАКЛЕИВАЕМЫЕ ЭЛЕМЕНТЫ . . . . . . . . .

51

-14

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

51

-14

НАКЛАДКИ  . . . . . . . . . . . . . . . . .

51

-16

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

51

-16

ЗАДНИЙ СПОЙЛЕР . . . . . . . . . . .

51

-17

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

51

-17

СПОЙЛЕР ЗАДНЕЙ ДВЕРИ. . . . .

51

-18

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

51

-18

РЕЙЛИНГИ КРЫШИ  . . . . . . . . . .

51

-19

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

51

-19

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ
ВЕТРОВОГО СТЕКЛА  . . . . . . . . .

51

-20

ОБЩАЯ ИНФОРМАЦИЯ  . . . . . . . . . . . . . .

51

-20

СПЕЦИФИКАЦИЯ ДЛЯ СЛУЖБ СЕРВИСА

51

-21

ПОИСК НЕИСПРАВНОСТЕЙ. . . . . . . . . . .

51

-21

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ
НА АВТОМОБИЛЕ  . . . . . . . . . . . . . . . . . . .

51

-21

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

51

-22

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

51

-24

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ СТЕКЛА
ЗАДНЕЙ ДВЕРИ . . . . . . . . . . . . . .

51

-27

ОБЩАЯ ИНФОРМАЦИЯ  . . . . . . . . . . . . . .

51

-27

СПЕЦИФИКАЦИЯ ДЛЯ СЛУЖБ
СЕРВИСА. . . . . . . . . . . . . . . . . . . . . . . . . . .

51

-27

ПОИСК НЕИСПРАВНОСТЕЙ . . . . . . . . . . .

51

-28

ОПЕРАЦИИ, ВЫПОЛНЯЕМЫЕ
НА АВТОМОБИЛЕ. . . . . . . . . . . . . . . . . . . .

51

-28

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

51

-29

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

51

-30

ОМЫВАТЕЛЬ ФАР ГОЛОВНОГО
СВЕТА. . . . . . . . . . . . . . . . . . . . . .

51

-31

ОМЫВАТЕЛЬ ФАР ГОЛОВНОГО СВЕТА .

51

-32

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

51

-33

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

51

-34

ЭМБЛЕМЫ . . . . . . . . . . . . . . . . . .

51

-35

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

51

-35

НАРУЖНЫЕ ЗЕРКАЛА ЗАДНЕГО
ВИДА  . . . . . . . . . . . . . . . . . . . . . .

51

-37

ОБЩАЯ ИНФОРМАЦИЯ  . . . . . . . . . . . . . .

51

-37

СПЕЦИФИКАЦИЯ ДЛЯ СЛУЖБ
СЕРВИСА. . . . . . . . . . . . . . . . . . . . . . . . . . .

51

-37

СПЕЦИАЛЬНЫЕ ПРИСПОСОБЛЕНИЯ . . .

51

-37

ПОИСК НЕИСПРАВНОСТЕЙ . . . . . . . . . . .

51

-37

ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ  . .

51

-37

СХЕМА ПОИСКА НЕИСПРАВНОСТЕЙ . . .

51

-37

ПРОЦЕДУРА ПОИСКА
НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . . .

51

-38

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

51

-46

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

51

-48

ПЕРЕДНИЙ БАМПЕР В СБОРЕ

ЭКСТЕРЬЕР

51

-2

ПЕРЕДНИЙ БАМПЕР В СБОРЕ

НАКЛЕИВАЕМЫЕ ЭЛЕМЕНТЫ

M1511000500426

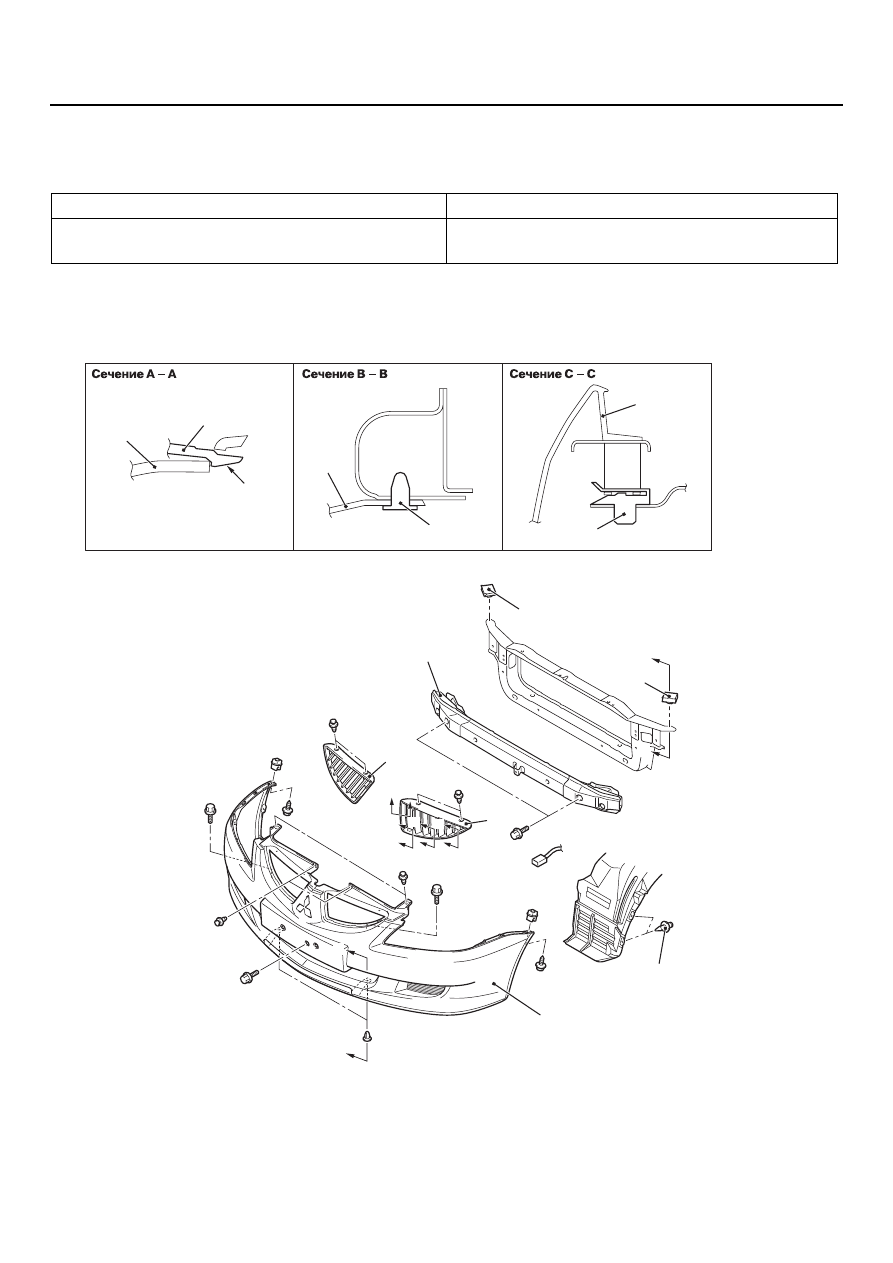

ПЕРЕДНИЙ БАМПЕР В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1511001400444

Позиция

Спецификация

Передняя эблема (с тремя ромбами)

Двустороняя клеящая лента
Ширина 20 мм и толщина 8,8 мм

AC304651 AB

3

2

3

5

2

2

4

5

5

3

1

3

C

C

B

B

A

A

A

A

A A

A

A

Защелка

Фиксатор

Последовательность действий
при снятии
1. Фиксатор грязезащитного кожуха.
2. Решетка радиатора в сборе.
3. Передний бампер в сборе.

•

Соединительная колодка
противотуманной фары.

4. Передний бампер в сборе.
5. Фиксатор переднего бампера.

Последовательность действий
при снятии
