Mitsubishi Lancer / Lancer Wagon. Руководство - часть 156

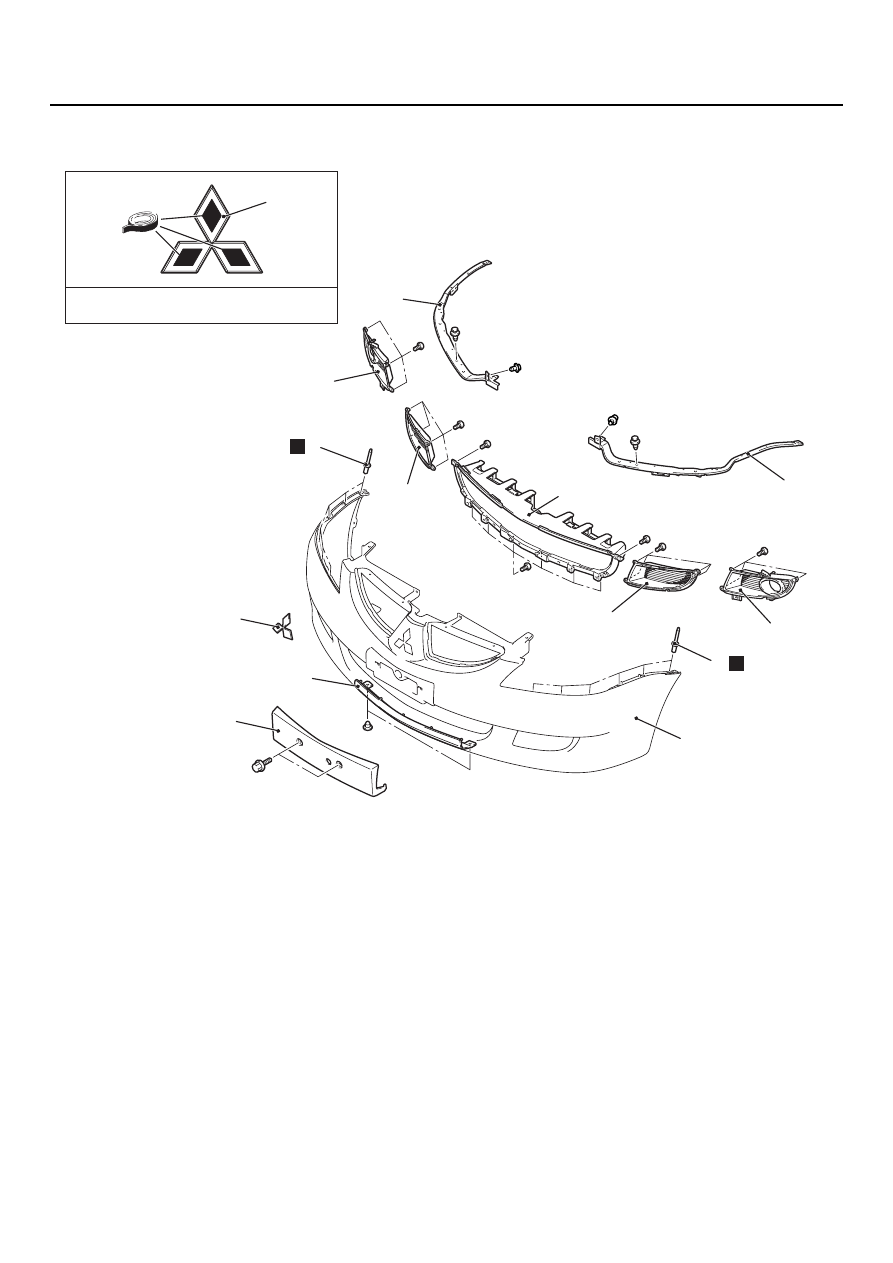

ПЕРЕДНИЙ БАМПЕР В СБОРЕ

ЭКСТЕРЬЕР

51

-3

РАЗБОРКА И СБОРКА

M1511001600460

AC304652 AC

Двусторонняя клеящая лента
[ширина 20 мм, толщина 0,8 мм ]

1

1

8

7

9

6

6

5

5

3

4

3

4

H

H

2

Последовательность действий
при снятии
1. Передняя эблема (с тремя

ромбами).

2. Нижний канал.
3. Ниша воздухоприема <Автомобиль

без противотуманных фар>.

4. Ниша для противотуманной фары

<Автомобиль с противотуманI
ными фарами>.

<<А>> >>А<<

5. Заклепка крепления переднего

бампера.

6. Боковая пластина каркаса

переднего бампера.

7. Центральная накладка переднего

бампера.

8. Накладка под номерной знак.
9. Лицевая часть переднего

бампера.

Последовательность действий
при снятии

ПЕРЕДНИЙ БАМПЕР В СБОРЕ

ЭКСТЕРЬЕР

51

-4

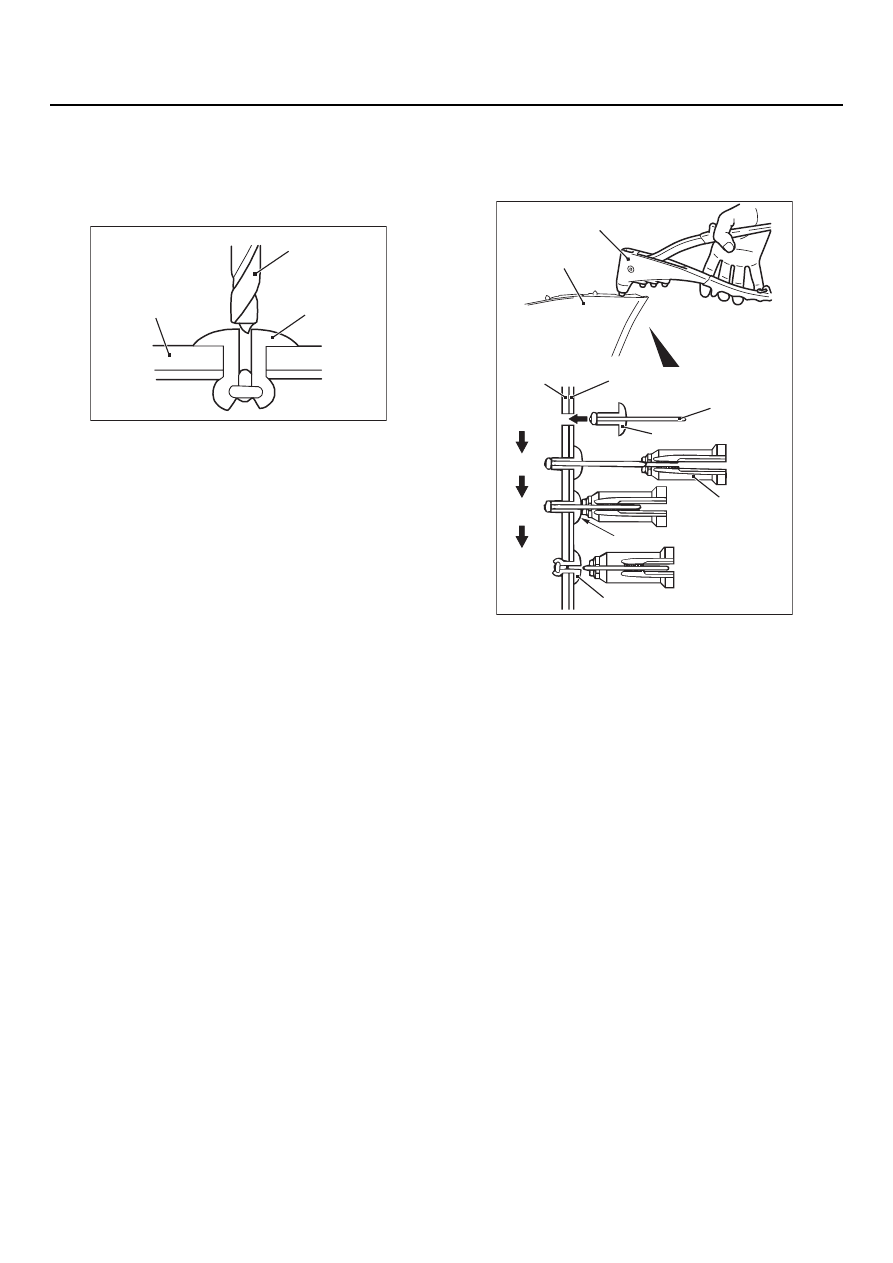

ТОЧКА ДЛЯ РАЗЪЕДИНЕНИЯ
ПРИ РЕМОНТЕ

<<A>> СНЯТИЕ БОКОВОЙ НАКЛАДКИ
ПЕРЕДНЕГО БАМПЕРА

Используйте сверло (диаметром 4 мм) для
высверливания отверстия в заклепке, затем
удалите заклепку.

ТОЧКА ДЛЯ СБОРКИ ПРИ РЕМОНТЕ

>>A<< СНЯТИЕ БОКОВОЙ НАКЛАДКИ
ПЕРЕДНЕГО БАМПЕРА

Используйте заклепочные клещи, показанные
на рисунке, чтобы установить заклепку
в описанном ниже порядке.
1. Установите заклепку в боковую пластину

переднего бампера.

2. Установите заклепочные клещи в сечении А

заклепки.

3. Захватив фланец заклепки клещами,

сожмите их рукоятки.

4. Тонкая часть сечения А заклепки срежется,

и заклепка будет установлена.

AC100411AB

Заклепка

Сверло

Лицевая сторона
бампера

AC305178 AB

1

2

3

4

Сечение A

Заклепка

Захват
заклепочных
клещей

Фланец

Заклепка

Боковая
пластина

Заклепочные клещи

Лицевая сторона
бампера

Лицевая сторона бампера

ЗАДНИЙ БАМПЕР В СБОРЕ

ЭКСТЕРЬЕР

51

-5

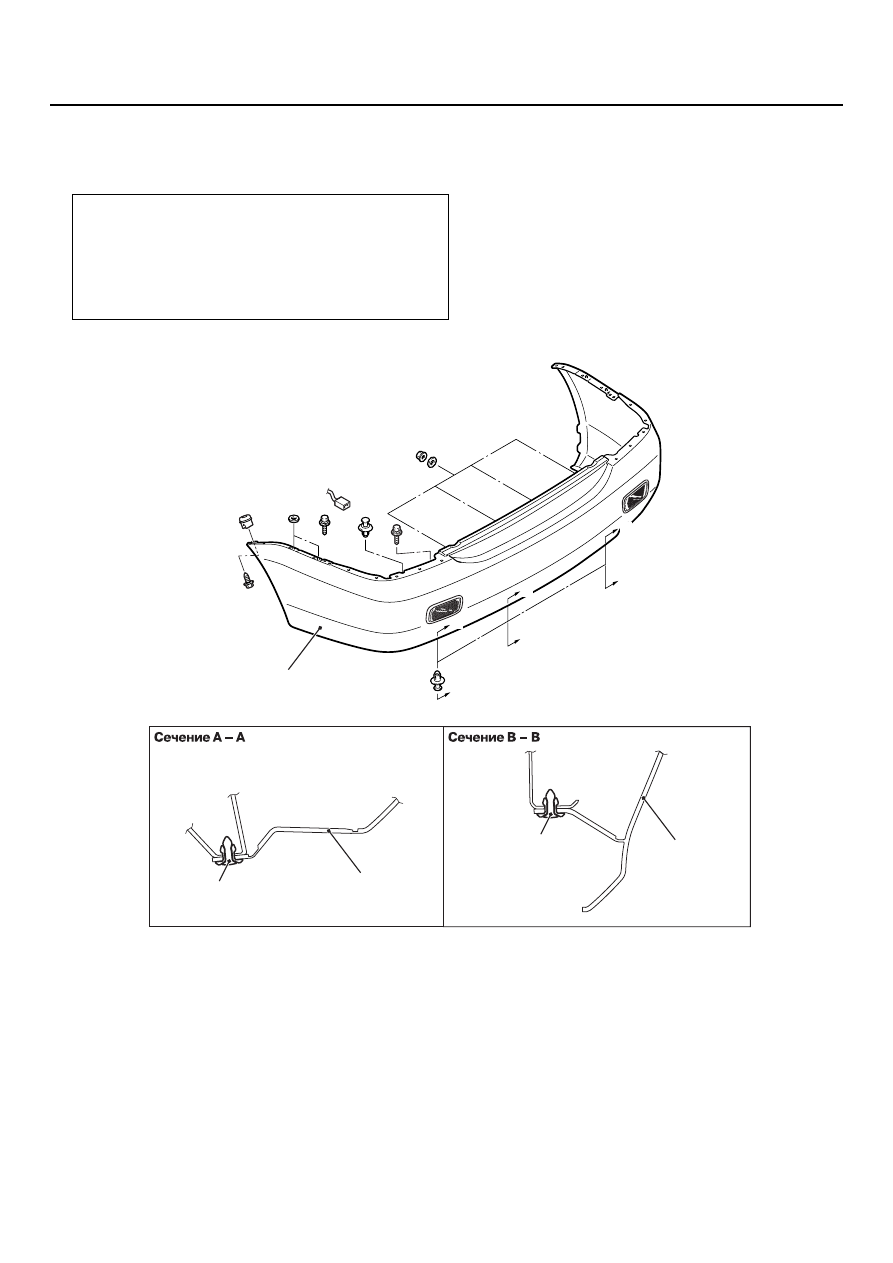

ЗАДНИЙ БАМПЕР В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1511001900397

Предварительные и послеустановочные операции

•

Снятие и установка заднего фонаря <Седан>
(См. главу 54A, "Задний фонарь",

CTP. 54A-93

).

•

Снятие и установка концевой декоративной
накладки. (См. главу 52A, "Интерьер",

CTP. 52A-11

).

•

Снятие и установка заднего брызгозащитного
кожуха.

AC305045

Фиксатор

Задний бампер в сборе

Задний бампер в сборе

Фиксатор

Задний бампер
в сборе

AB

B

B

A

A

B

B

<Седан>

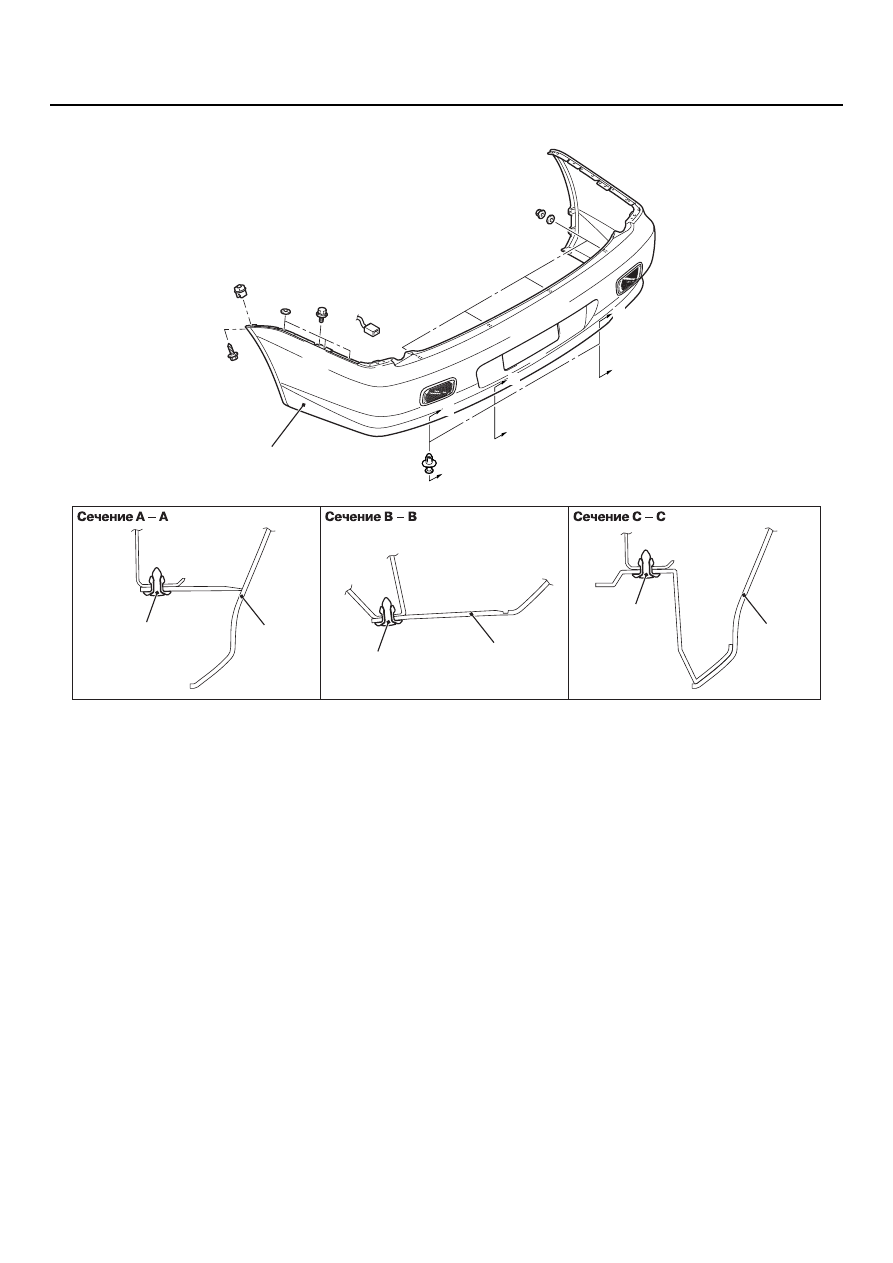

ЗАДНИЙ БАМПЕР В СБОРЕ

ЭКСТЕРЬЕР

51

-6

AC305046

A

A

B

B

C

C

Фиксатор

Фиксатор

Задний
бампер
в сборе

Фиксатор

Задний бампер в сборе

Задний
бампер
в сборе

Задний бампер в сборе

<Универсал>
