Mitsubishi Lancer / Lancer Wagon. Руководство - часть 154

23B

-60

ГИДРОРАСПРЕДЕЛИТЕЛЬ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

ГИДРОРАСПРЕДЕЛИТЕЛЬ

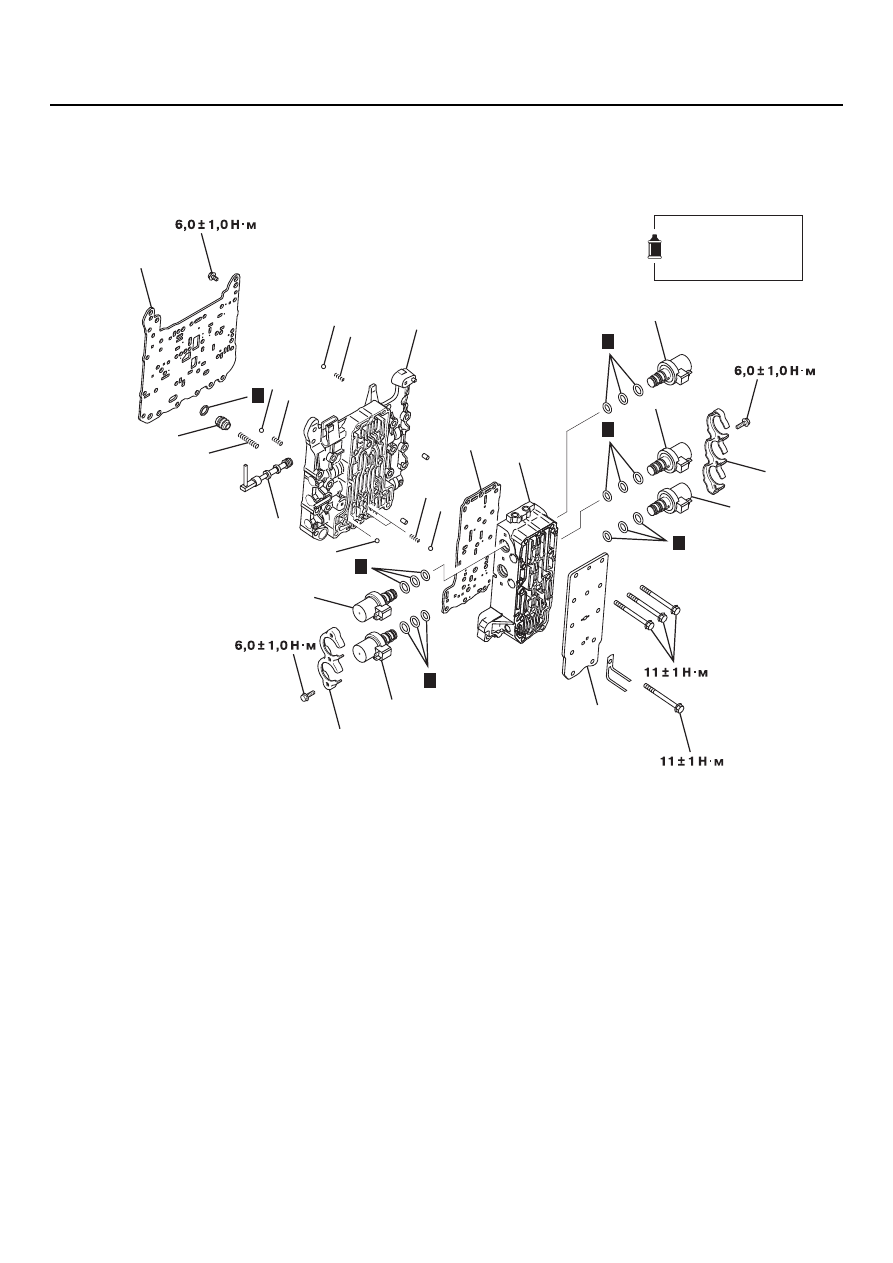

РАЗБОРКА И СБОРКА

M1233005500202

AK300515 AC

1

2

3

4

5

6

1

7

8

9

10

11

11

12

13

14

15

16

17

18

19

20

Все подвижные части
перед их установкой
смажьте рабочей
жидкостью АКП.

H

H

H

H

H

H

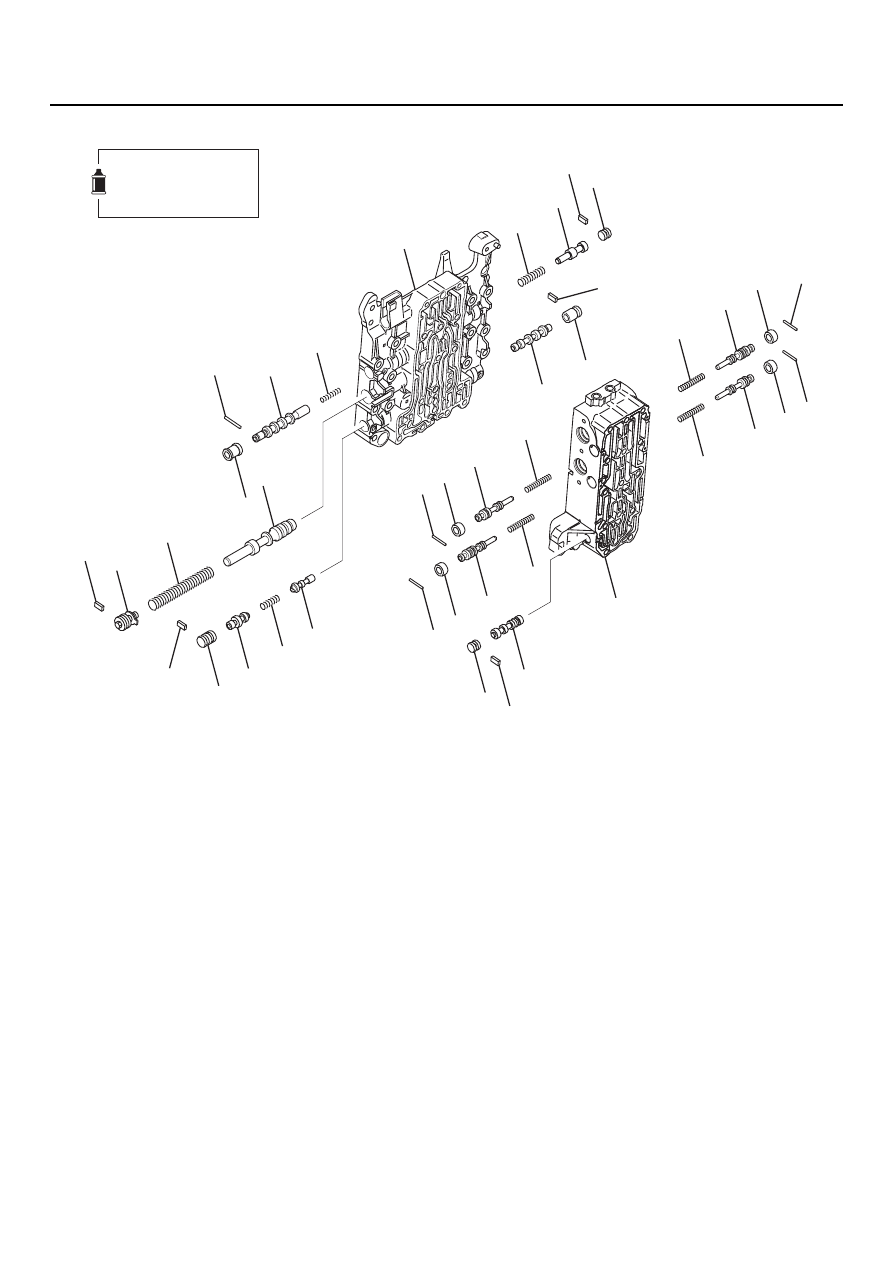

Последовательность
разборки

1.

Кронштейн электромагнитных
клапанов

<<А>> >>C<<

2.

Электромагнитный клапан
управления фрикционом
включения пониженной
передачи

<<А>> >>C<<

3.

Электромагнитный клапан
управления вспомогательным
тормозом

<<А>> >>C<<

4.

Электромагнитный клапан
управления муфтой блокировки
гидротрансформатора

<<А>> >>C<<

5.

Электромагнитный клапан
включения повышенной
передачи

<<А>> >>C<<

6.

Электромагнитный клапан
управления тормозом вклю
чения пониженной передачи
и передачи заднего хода

7.

Золотник селектора

8.

Крышка

9.

Пластина

10. Наружная часть корпуса

гидрораспределителя в сборе

>>B<<

11. Стальной шарик (запорного

шарового клапана)

>>B<<

12. Пружина
13. Пластина

>>А<<

14. Клапан муфты блокировки

гидротрансформатора

>>А<<

15. Пружина клапана муфты

блокировки гидротранс
форматора

>>А<<

16. Стальной шарик (редукционного

клапана)

>>А<<

17. Пружина

>>А<<

18. Стальной шарик (запорного

шарового клапана)

>>А<<

19. Пружина
20. Внутренняя часть корпуса

гидрораспределителя в сборе

Последовательность
разборки

23B

-61

ГИДРОРАСПРЕДЕЛИТЕЛЬ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

AK300510 AC

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

41

38

39

40

42

43

44

45

46

47

48

49

50

51

52

53

54

55

56

57

58

59

60

61

Все подвижные части
перед их установкой
смажьте рабочей
жидкостью АКП.

Последовательность
разборки

21. Валик
22. Втулка золотника управления

муфтой блокировки
гидротрансформатора

23. Золотник управления муфтой

блокировки
гидротрансформатора

24. Пружина золотника управления

муфтой блокировки
гидротрансформатора

25. Пластина
26. Винт
27. Пружина управляющего

золотника

28. Управляющий золотник
29. Пластина
30. Втулка золотника A защитного

режима АКП

31. Золотник A2 защитного режима

АКП

32. Пружина золотника A защитного

режима АКП

33. Золотник A1 защитного режима

АКП

34. Пластина
35. Заглушка
36. Распределительный клапан

муфты блокировки
гидротрансформатора

37. Пружина распределительного

клапана муфты блокировки
гидротрансформатора

38. Пластина
39. Втулка золотника B защитного

режима АКП

40. Золотник B защитного режима

АКП

41. Внутренняя часть корпуса

гидрораспределителя

42. Валик
43. Втулка золотника включения

повышенной передачи

44. Золотник включения

повышенной передачи

Последовательность
разборки

23B

-62

ГИДРОРАСПРЕДЕЛИТЕЛЬ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

45. Пружина золотника включения

повышенной передачи

46. Валик
47. Втулка золотника включения

пониженной передачи и
передачи заднего хода

48. Золотник включения

пониженной передачи и
передачи заднего хода

49. Пружина золотника включения

пониженной передачи и
передачи заднего хода

50. Пластина

Последовательность
разборки

51. Заглушка
52. Золотник переключения
53. Валик
54. Втулка золотника включения

пониженной передачи

55. Золотник включения

пониженной передачи

56. Пружина золотника включения

пониженной передачи

57. Валик
58. Втулка вспомогательного

золотника

59. Вспомогательный золотник
60. Пружина вспомогательного

золотника

61. Наружная часть корпуса

гидрораспределителя

Последовательность
разборки

23B

-63

ГИДРОРАСПРЕДЕЛИТЕЛЬ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

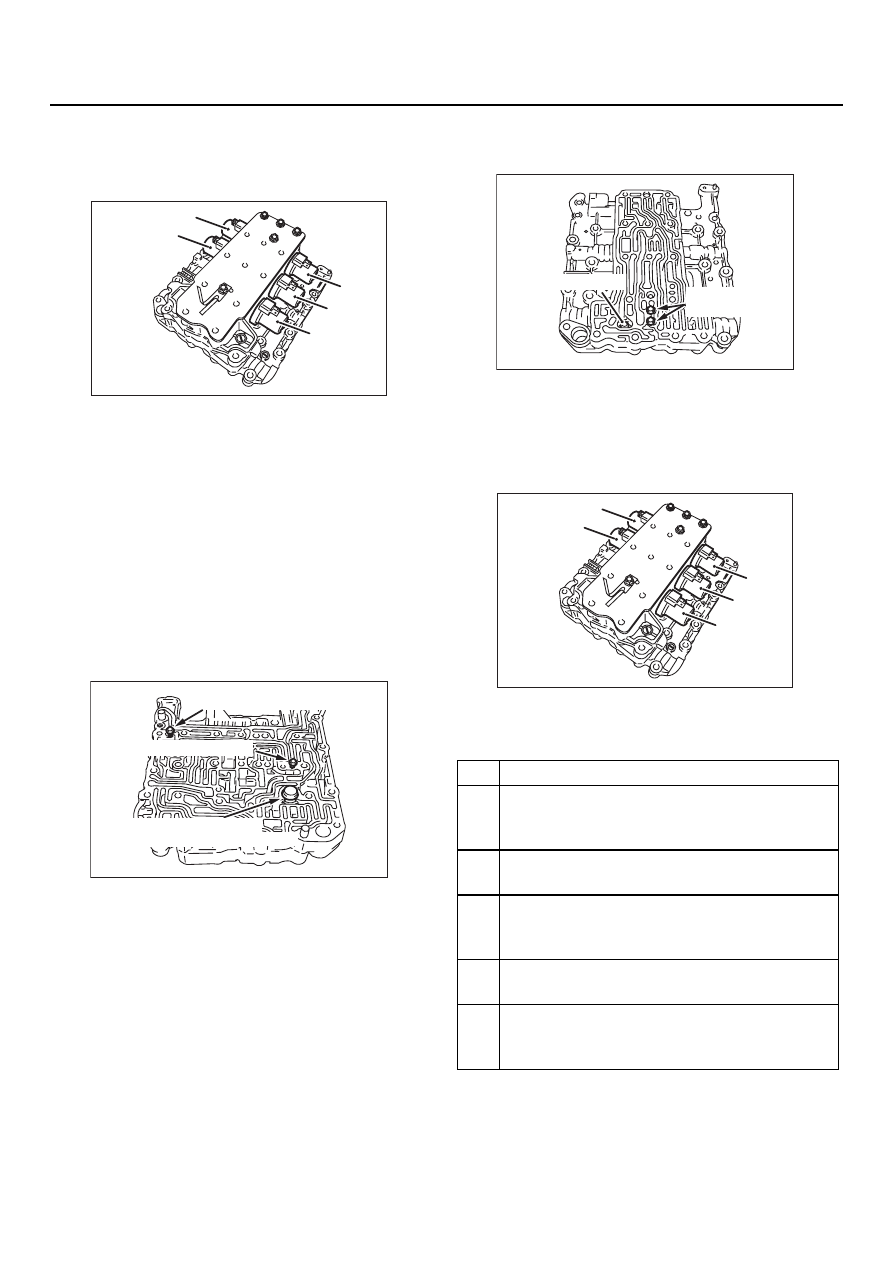

УКАЗАНИЯ К РАЗБОРКЕ

<<A>> ДЕМОНТАЖ
ЭЛЕКТРОМАГНИТНЫХ КЛАПАНОВ

Помеьте электромагнитные клапаны белой
краской, чтобы не перепутать их во время
установки.

УКАЗАНИЯ К СБОРКЕ

>>A<< УСТАНОВКА ПРУЖИН,
СТАЛЬНЫХ ШАРИКОВ, КЛАПАНА
МУФТЫ БЛОКИРОВКИ
ГИДРОТРАНСФОРМАТОРА
И ПРУЖИНЫ КЛАПАНА МУФТЫ
БЛОКИРОВКИ
ГИДРОТРАНСФОРМАТОРА

Установите пружины, стальные шарики, клапан
муфты блокировки гидротрансформатора и
пружину клапана муфты блокировки гидро
трансформатора в места, указанные на рисунке.

>>B<< УСТАНОВКА ПРУЖИН
И СТАЛЬНЫХ ШАРИКОВ

Установите пружины и стальные шарики
в места, указанные на рисунке.

>>C<< УСТАНОВКА
ЭЛЕКТРОМАГНИТНЫХ КЛАПАНОВ

Установите электромагнитные клапаны
в соответствии с метками, сделанными
во время их демонтажа.

AK300548AC

1

2

3

4

5

AK300546 AC

Стальной шарик и пружина

Стальной шарик и пружина

Клапан муфты блокировки
гидротрансформатора и пружина

No. Электромагнитный клапан

1

Электромагнитный клапан управления
фрикционом включения пониженной
передачи

2

Электромагнитный клапан управления
вспомогательным тормозом

3

Электромагнитный клапан управления
муфтой блокировки
гидротрансформатора

4

Электромагнитный клапан включения
повышенной передачи

5

Электромагнитный клапан управления
тормозом включения пониженной
передачи и передачи заднего хода

AK300547AC

Стальной шарик

Стальные шарики
и пружины

AK300548AC

1

2

3

4

5
