23B

-56

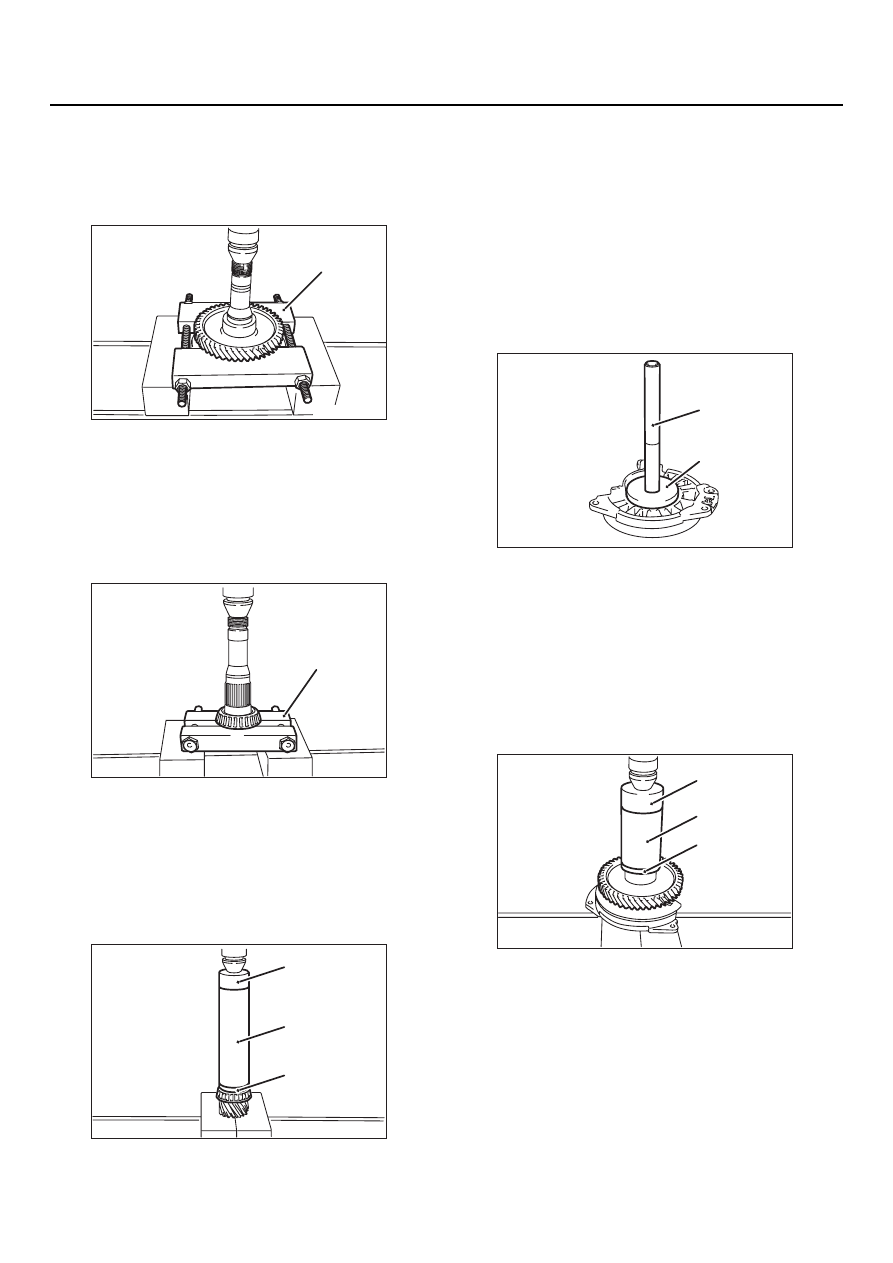

ВТОРИЧНЫЙ ВАЛ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

УКАЗАНИЯ К РАЗБОРКЕ

<<A>> ДЕМОНТАЖ ВЕДОМОЙ
ШЕСТЕРНИ ПРОМЕЖУТОЧНОЙ
ПЕРЕДАЧИ

Для того чтобы демонтировать ведомую
шестерню промежуточной передачи,
воспользуйтесь съемником подшипников
(MD998917).

<<B>> ДЕМОНТАЖ КОНИЧЕСКОГО
РОЛИКОВОГО ПОДШИПНИКА

Для того чтобы демонтировать коничесикй
роликовый подшипник, воспользуйтесь
съемником подшипников (MD998801).

УКАЗАНИЯ К СБОРКЕ

>>A<< УСТАНОВКА КОНИЧЕСКОГО
РОЛИКОВОГО ПОДШИПНИКА

Для того чтобы установить коничесикй
роликовый подшипник, воспользуйтесь
перечисленным ниже специальным
инструментом.

•

Насадка (MD998812)

•

Приспособление 200 для установки деталей
(MD998814)

•

Оправка (MD998823)

>>B<< УСТАНОВКА НАРУЖНОГО
КОЛЬЦА ПОДШИПНИКА

Для того чтобы установить наружное кольцо
подшипника, воспользуйтесь перечисленным
ниже специальным инструментом.

•

Оправка (MB990936)

•

Рукоятка (MB990938)

>>C<< УСТАНОВКА ВЕДОМОЙ
ШЕСТЕРНИ ПРОМЕЖУТОЧНОЙ
ПЕРЕДАЧИ

Для того чтобы установить ведомую шестерню
промежуточной передачи, воспользуйтесь
перечисленым ниже специальным
инструментом.

•

Насадка (MD998812)

•

Приспособление100 для установки деталей
(MD998813)

•

Оправка (MD998823)

AK300530AC

MD998917

AK300531AC

MD998801

AK300533AC

MD998812

MD998814

MD998823

AK300534

MB990938

MB990936

AC

AK300535AC

MD998812

MD998813

MD998823

23B

-57

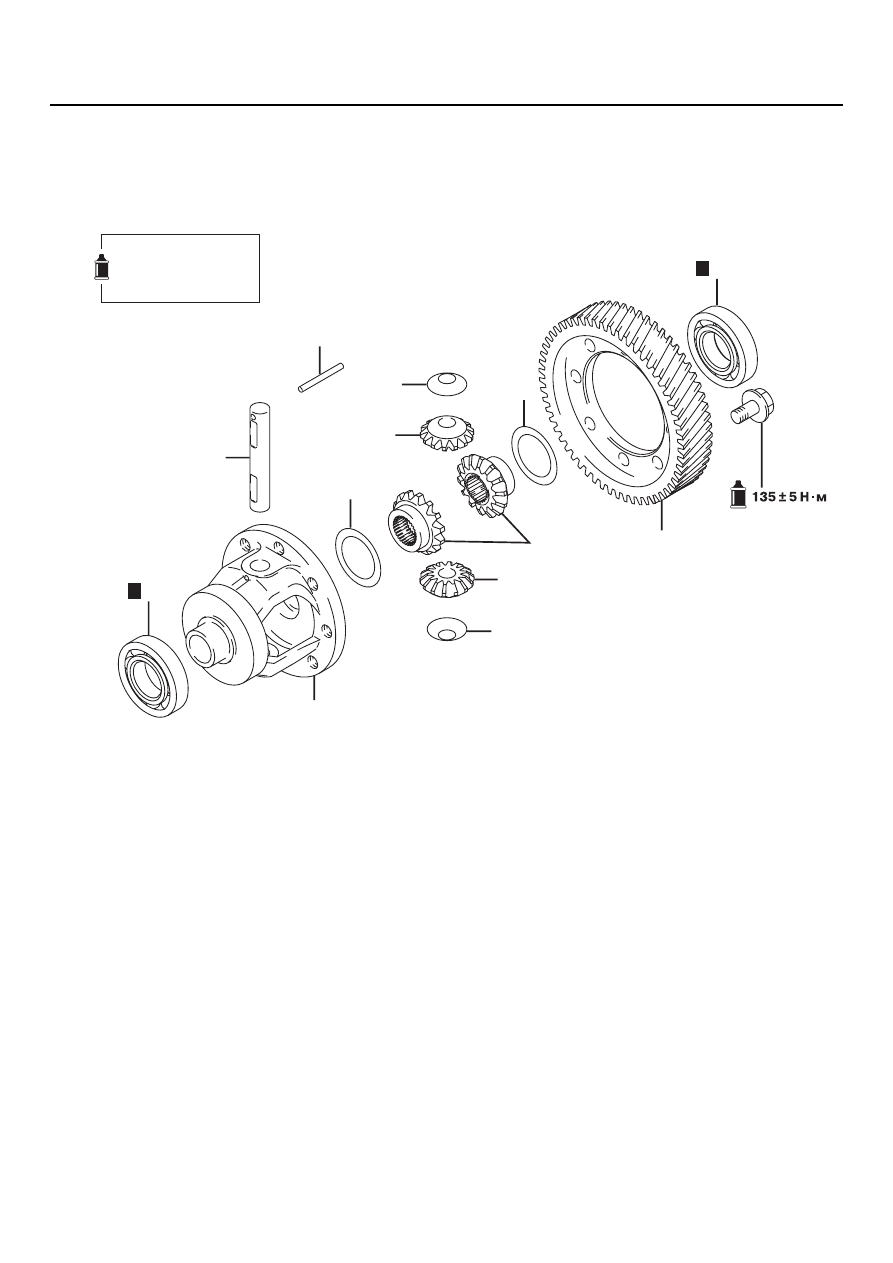

ДИФФЕРЕНЦИАЛ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

ДИФФЕРЕНЦИАЛ

РАЗБОРКА И СБОРКА

M1233003100219

AK301282 AB

Все подвижные части
перед их установкой
смажьте рабочей
жидкостью АКП.

1

2

8

6

5

3

4

7

5

6

8

9

2

H

H

Последовательность
разборки

>>D<<

1.

Ведомая шестерня главной
передачи

<<А>>

>>C<<

2.

Шариковый подшипник

>>B<<

3.

Стопорный штифт

>>А<<

4.

Ось сателлитов

>>А<<

5.

Сателлит

>>А<<

6.

Шайба

>>А<<

7.

Шестерня приводного вала

>>А<<

8.

Регулировочное кольцо

9.

Коробка дифференциала

Последовательность
разборки

23B

-58

ДИФФЕРЕНЦИАЛ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

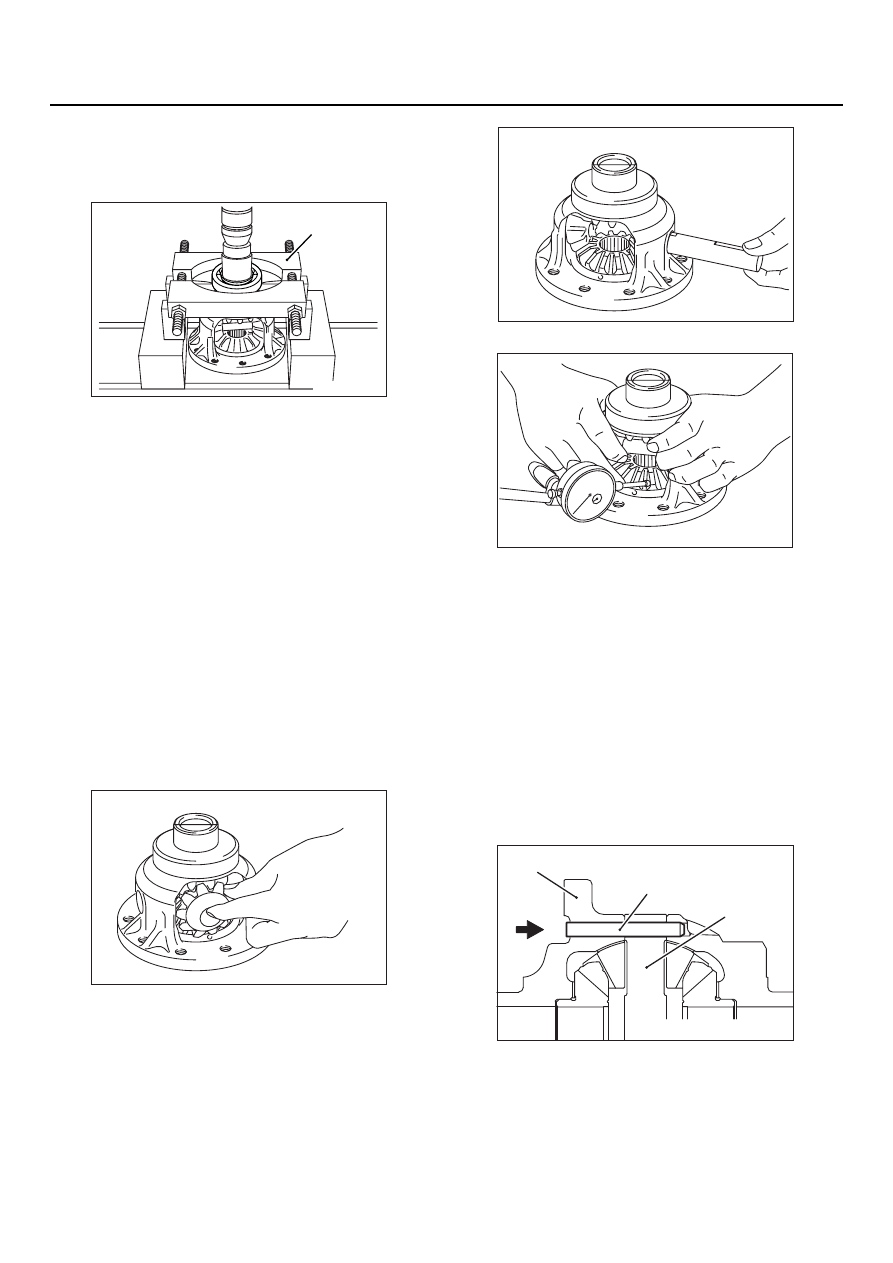

УКАЗАНИЯ К РАЗБОРКЕ

<<A>> ДЕМОНТАЖ ШАРИКОВОГО
ПОДШИПНИКА

Для того чтобы демонтировать шариковый
подшипник, воспользуйтесь съемником
подшипников (MD998801).

УКАЗАНИЯ К СБОРКЕ

>>A<< УСТАНОВКА
РЕГУЛИРОВОЧНОГО КОЛЬЦА,
ШЕСТЕРНИ ПРИВОДНОГО ВАЛА,
ШАЙБЫ, САТЕЛЛИТА, ОСИ
САТЕЛЛИТОВ

1. Установите регулировочные кольца с тыльной

стороны каждой шестерни приводного вала.
Затем установите шестерни приводных валов
в коробку дифферециала.

NOTE: При установке новых шестерен
приводного вала воспользуйтесь
регулировочными кольцами средней
толщины (0,93

−

 1,00 мм).

2. Приложите шайбы к тыльной стороне

каждого сателлита. Обеспечьте, чтобы оба
сателлита одновременно вошли в зацепле
ние с шестернями приводных валов.
Поворачивая шестерни приводных валов,
установите сателлиты на место.

3. Вставьте ось сателлитов.

4. Измерьте величину зазора между

шестернями приводных валов и сателлитами.

Допустимое значение: 0,025

−

 0,150 мм

5. Если зазор не соответствует диапазону

допустимых значений, замените установлен
ные регулировочные кольца на кольца
необходимой толщины и снова измерьте
величину зазора.

NOTE: У обеих шестерен приводных валов
зазор должен быть одинаковым.

>>B<< УСТАНОВКА СТОПОРНОГО
ШТИФТА

Расположите штифт так, как это показано
на рисунке.

AK301283

MD998801

AB

AK300655

AK300656

AK300657

AK301284

Ось сателлитов

Коробка дифференциала

Стопорный штифт

AB

23B

-59

ДИФФЕРЕНЦИАЛ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

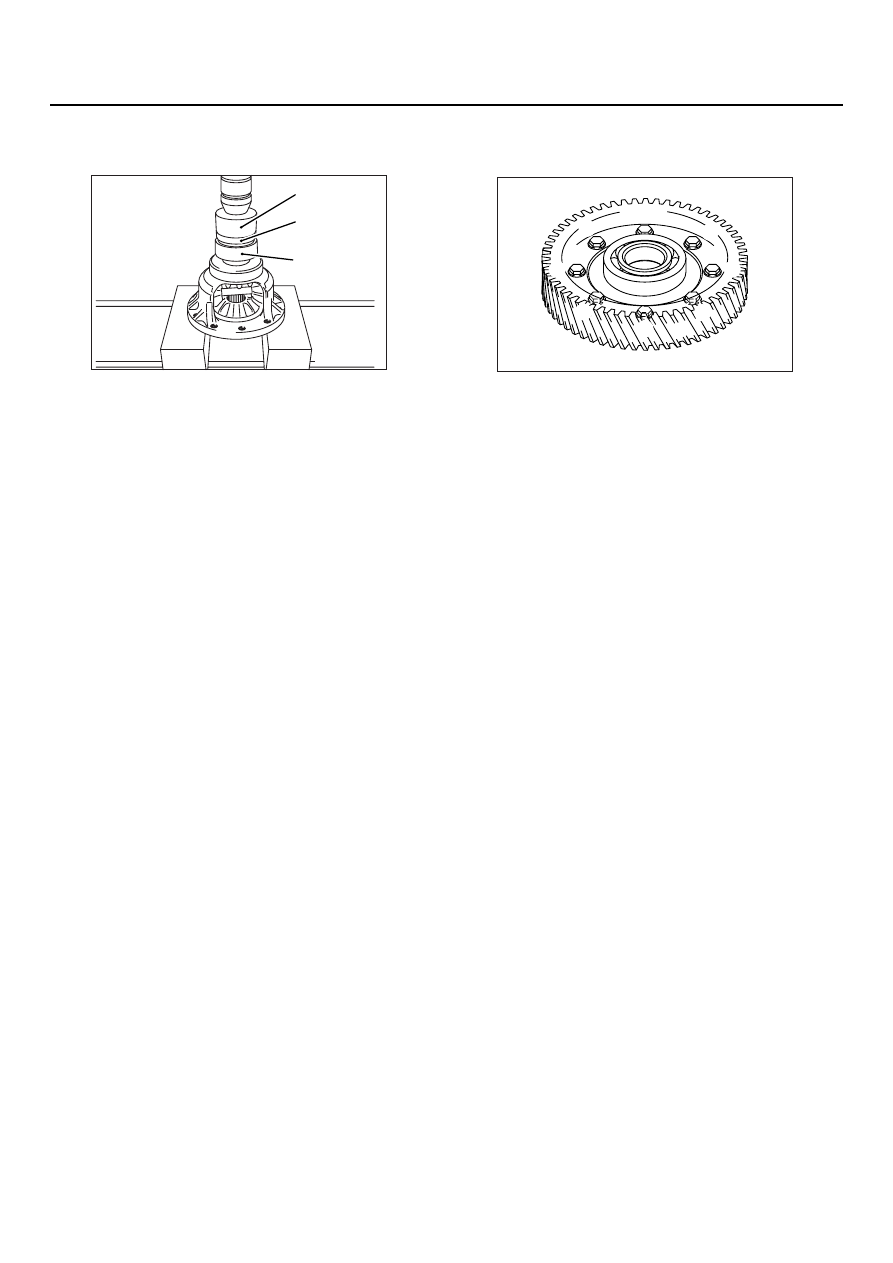

>>C<< УСТАНОВКА ШАРИКОВОГО
ПОДШИПНИКА

Для того чтобы установить новые шариковые
подшипники, воспользуйтесь перечисленным
ниже специальным инструментом.

•

Насадка (MD998812)

•

Оправка (MD998819)

>>D<< УСТАНОВКА ВЕДОМОЙ
ШЕСТЕРНИ ГЛАВНОЙ ПЕРЕДАЧИ

Смажьте болты рабочей жидкостью АКП (ATF)
и затяните их с моментом 135

±

 5 Н

⋅

м в

последовательности, указанной на рисунке.

AK301288AB

MD998812

MD998819

Ball bearing

AK301289

1

2

3

4

5

6

7

8

AB
