ФРИКЦИОН ВКЛЮЧЕНИЯ ПЕРЕДАЧИ ЗАДНЕГО ХОДА И ПОВЫШАЮЩЕЙ ПЕРЕДАЧИ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

УКАЗАНИЯ К РАЗБОРКЕ

<<A>> ДЕМОНТАЖ СТОПОРНОГО
КОЛЬЦА

Для того чтобы снять стопорное кольцо,
воспользуйтесь перечисленным ниже
специальным инструментом.

•

Винт приспособления для сжатия пружин
(MD998924)

•

Приспособление для сжатия пружин
(MD999590)

УКАЗАНИЯ К СБОРКЕ

>>A<< УСТАНОВКА КОЛЕЦ
D9ОБРАЗНОГО СЕЧЕНИЯ

Смажьте кольца D образного сечения рабочей
жидкостью АКП (ATF), голубым петролатумом
или белым вазелином. Обращайтесь с кольцами
с осторожностью, чтобы не повредить
их во время установки.

>>B<< УСТАНОВКА ПОРШНЯ
ФРИКЦИОНА ВКЛЮЧЕНИЯ
ПЕРЕДАЧИ ЗАДНЕГО ХОДА

Соберите поршень и корпус фрикциона
включения передачи заднего хода таким
образом, чтобы были совмещены их отверстия
(А и В на рис.).

>>C<< УСТАНОВКА СТОПОРНОГО
КОЛЬЦА

1. Для того чтобы установить стопорное кольцо,

воспользуйтесь перечисленным ниже
специальным инструментом.

•

Винт приспособления для сжатия пружин
(MD998924)

•

Приспособление для сжатия пружин
(MD999590)

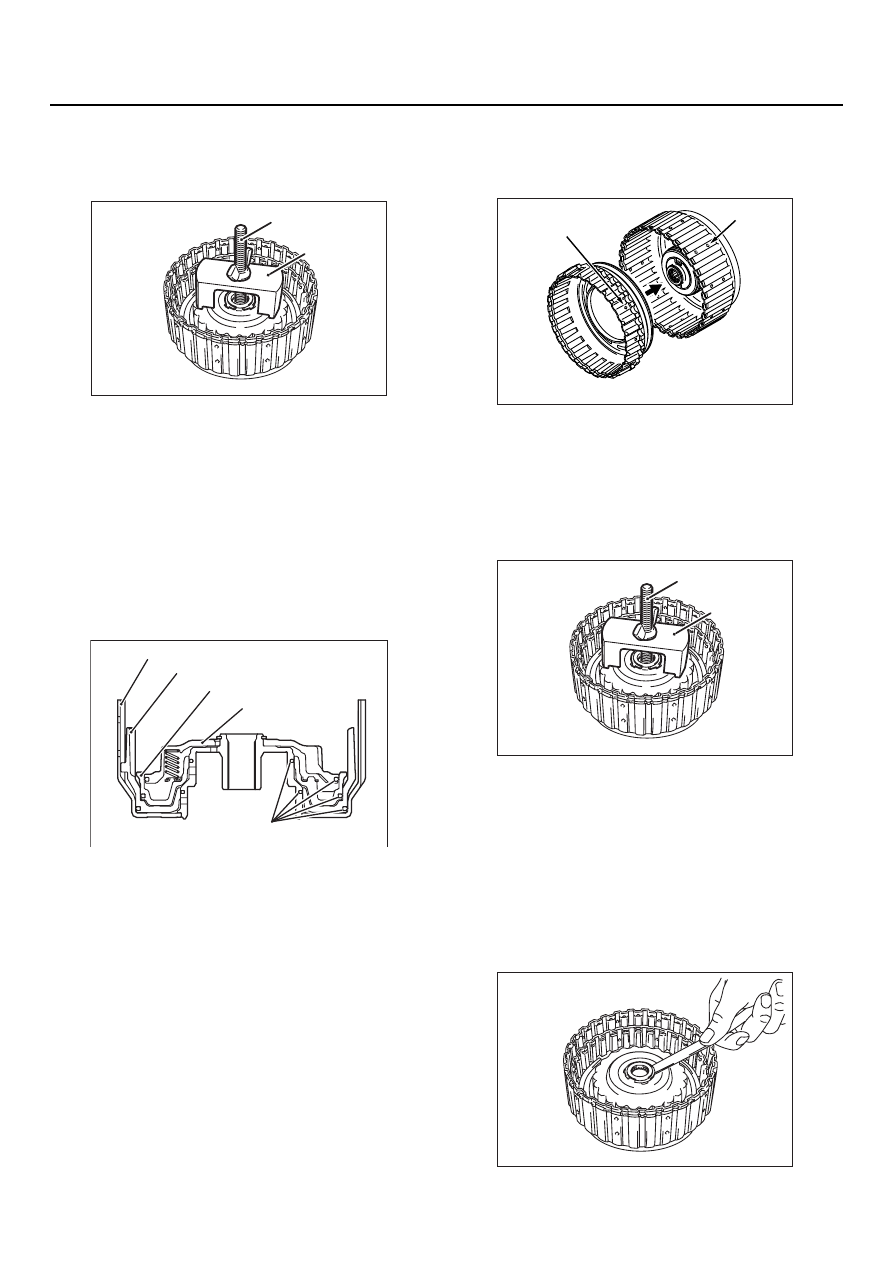

2. Нажмите вниз на тарелку возвратной

пружины, приложив усилие 49 Н по всему
ее периметру.

AK300525AC

MD999590

MD998924

AK301294

Кольцо D образного сечения

Барабан фрикциона заднегот хода

Поршень фрикциона заднего хода

Поршень режима "Overdrive"

Тарелка пружины

AB

AK301276AB

A

B

AK300525AC

MD999590

MD998924

AK300526

23B

-49

ФРИКЦИОН ВКЛЮЧЕНИЯ ПЕРЕДАЧИ ЗАДНЕГО ХОДА И ПОВЫШАЮЩЕЙ ПЕРЕДАЧИ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

3. Проверьте зазор между стопорным кольцом

и тарелкой возвратной пружины. Если зазор
не соответствует диапазону допустимых
значений, выполните регулировку, подобрав
стопорное кольцо необходимой толщины.

Допустимое значение: 0

−

 0,09 мм

>>D<< УСТАНОВКА СТАЛЬНЫХ
И ФРИКЦИННЫХ ДИСКОВ
И РЕАКТИВНЫХ ПЛАСТИН
ФРИКЦИОНОВ

ВНИМАНИЕ

Перед сборкой замочите фрикционные
диски в рабочей жидкости АКП (ATF).

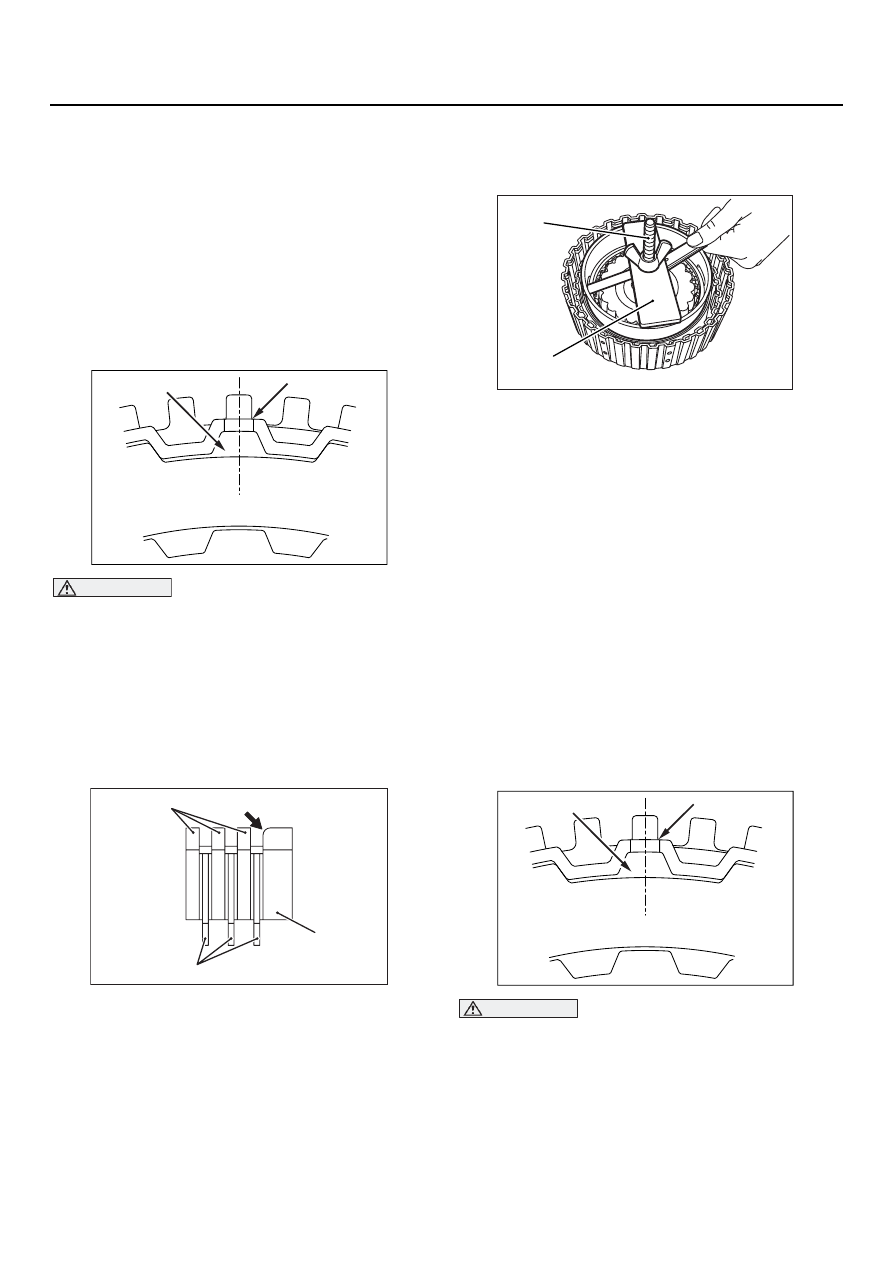

1. Соберите стальные диски, фрикционные

диски и реактивную пластину фрикциона
таким образом, чтобы их поверхности без
зубьев (А на рис.) располагались на одной
линии с отверстием (В на рис.) в верхней
части поршня фрикциона включения
передачи заднего хода.

2. Во время установки расположите реактивную

пластину так, как это показано на рисунке.

>>E<< УСТАНОВКА СТОПОРНОГО
КОЛЬЦА

1. Установите стопорное кольцо.

2. Используя перечисленный ниже специаль

ный инструмент нажмите вниз на реактивную
пластину, прилагая усилие по ее периметру.

•

Приспособление для сжатия пружин
(MB991628)

•

Винт приспособления для сжатия пружин
(MD998924)

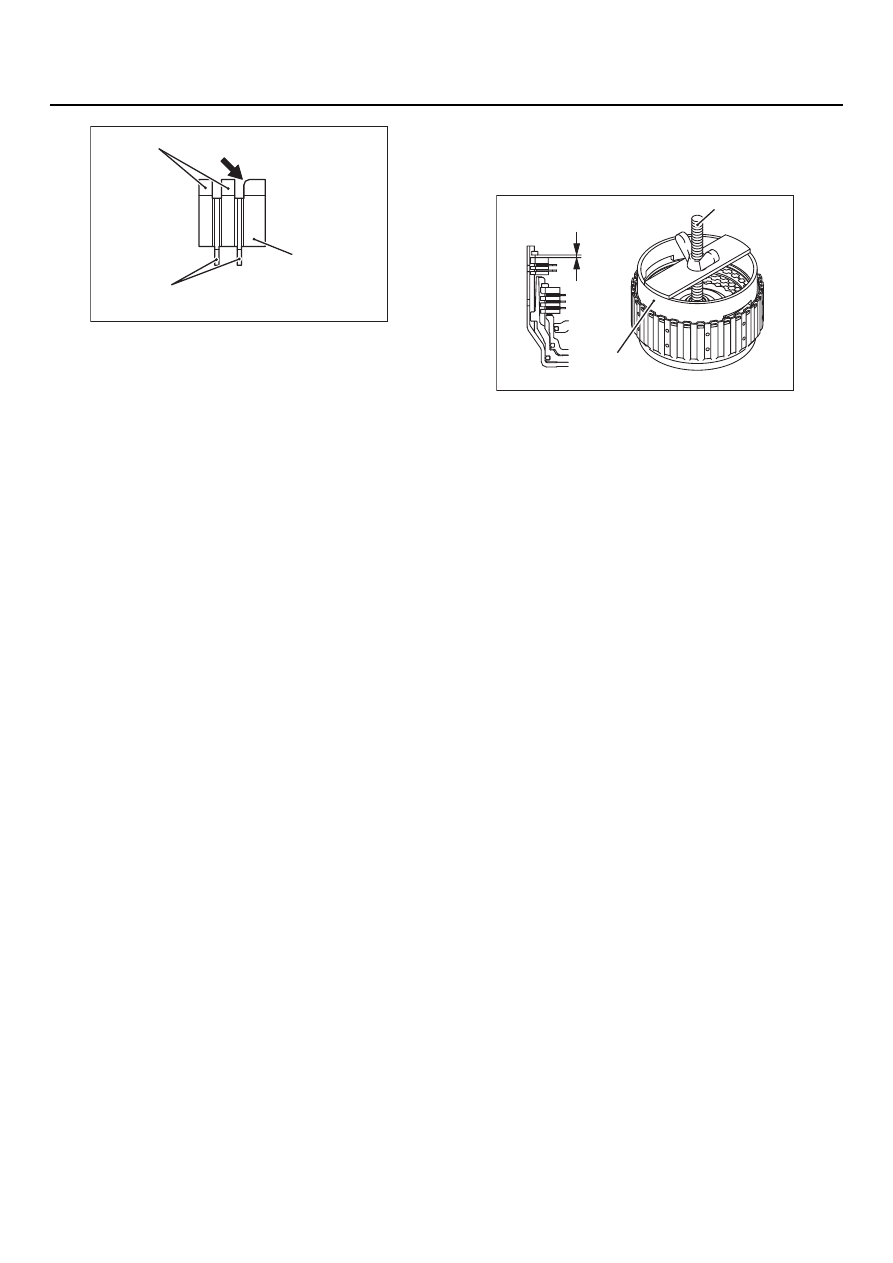

3. Проверьте зазор между стопорным кольцом

и реактивной пластиной. Если зазор
не соответствует диапазону допустимых
значений, выполните регулировку, подобрав
стопорное кольцо необходимой толщины.

Допустимое значение: 1,2

−

 1,4 мм

>>F<< УСТАНОВКА СТАЛЬНЫХ
И ФРИКЦИННЫХ ДИСКОВ
И РЕАКТИВНЫХ ПЛАСТИН
ФРИКЦИОНОВ

ВНИМАНИЕ

Перед сборкой замочите фрикционные
диски в рабочей жидкости АКП (ATF).

1. Соберите стальные диски, фрикционные

диски и реактивную пластину фрикциона
таким образом, чтобы их поверхности без
зубьев (А на рис.) располагались на одной
линии с отверстием (В на рис.) в верхней
части корпуса фрикциона включения
передачи заднего хода.

AK301272AB

A

B

AK301274 AB

Фрикционные диски фрикциона

Закругленная кромка

Стальные диски
фрикциона

Реактивная пластина
фрикциона

AK202313

MD998924

MB991628

AD

AK301272AB

A

B

23B

-50

ФРИКЦИОН ВКЛЮЧЕНИЯ ПЕРЕДАЧИ ЗАДНЕГО ХОДА И ПОВЫШАЮЩЕЙ ПЕРЕДАЧИ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

2. Во время установки расположите реактивную

пластину так, как это показано на рисунке.

>>G<< УСТАНОВКА СТОПОРНОГО
КОЛЬЦА

1. Установите стопорное кольцо.

2. Используя специальный инструмент нажмите

вниз на реактивную пластину, прилагая
усилие по всему ее периметру.

•

Приспособление для сжатия пружин
(MB991790)

•

Винт приспособления для сжатия пружин
(MD998924)

3. Проверьте зазор между стопорным кольцом

и реактивной пластиной фрикциона. Если
зазор не соответствует диапазону
допустимых значений, выполните
регулировку, подобрав стопорное кольцо
необходимой толщины.

Допустимое значение: 1,5

−

 1,7 мм

AK301320 AB

Стальные диски
фрикциона

Закругленная кромка

Реактивная пластина
фрикциона

Фрикционные диски фрикциона

AK301277AB

MD998924

MB991790

Зазор

23B

-51

ВОДИЛО В СБОРЕ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

ВОДИЛО В СБОРЕ

РАЗБОРКА И СБОРКА

M1233002500151

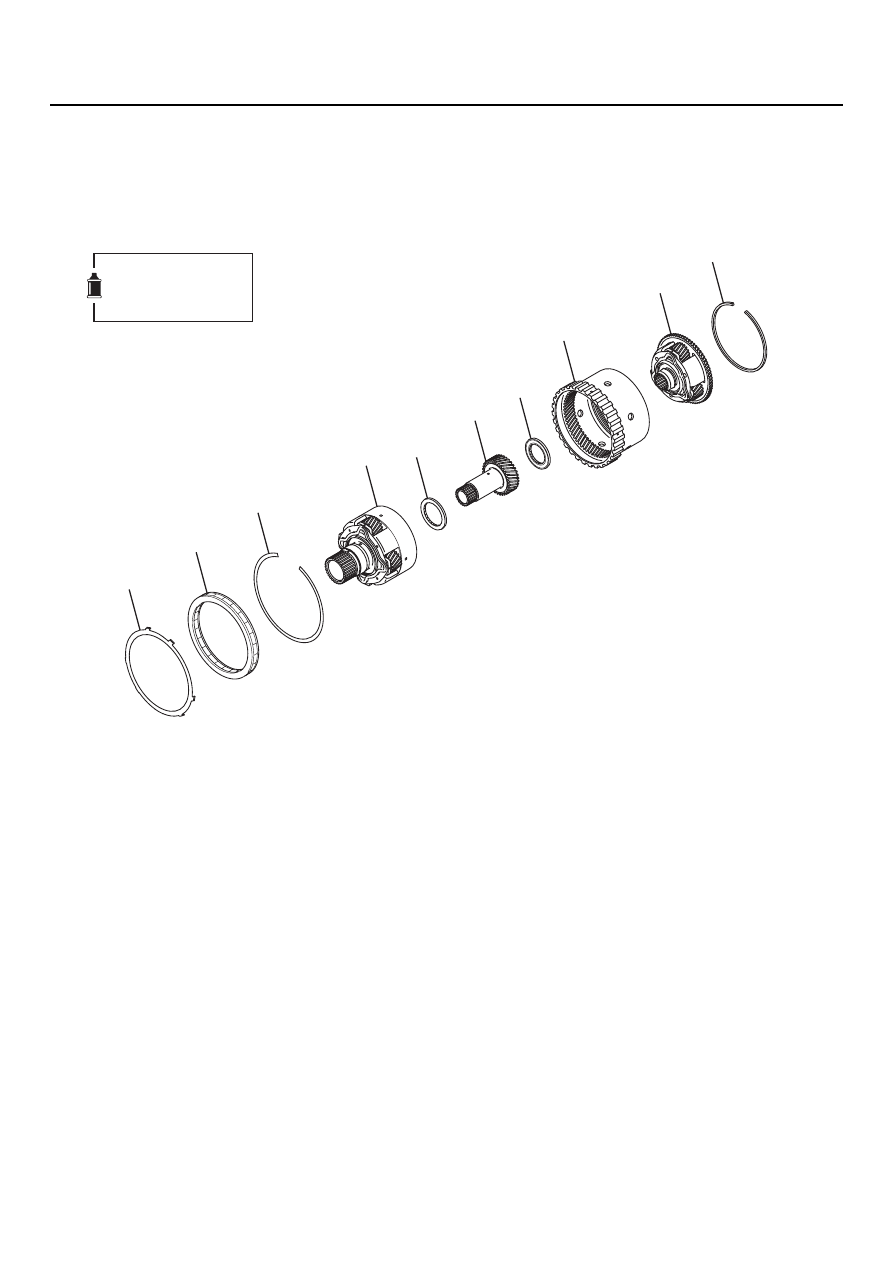

AK301044 AC

1

2

3

4

5

6

7

8

9

10

Все подвижные части
перед их установкой
смажьте рабочей
жидкостью АКП.

Последовательность
разборки

1.

Стопорное кольцо

>>B<<

2.

Обгонная муфта

3.

Стопорное кольцо

4.

Водило, расположенное
на выходном валу

>>А<<

5.

Упорный подшипник #3

6.

Солнечная шестерня
пониженной передачи

>>А<<

7.

Упорный подшипник #4

8.

Стопорное кольцо

9.

Водило повышенной передачи

10. Эпицикл повышенной передачи

Последовательность
разборки
