Mitsubishi Lancer / Lancer Wagon. Руководство - часть 149





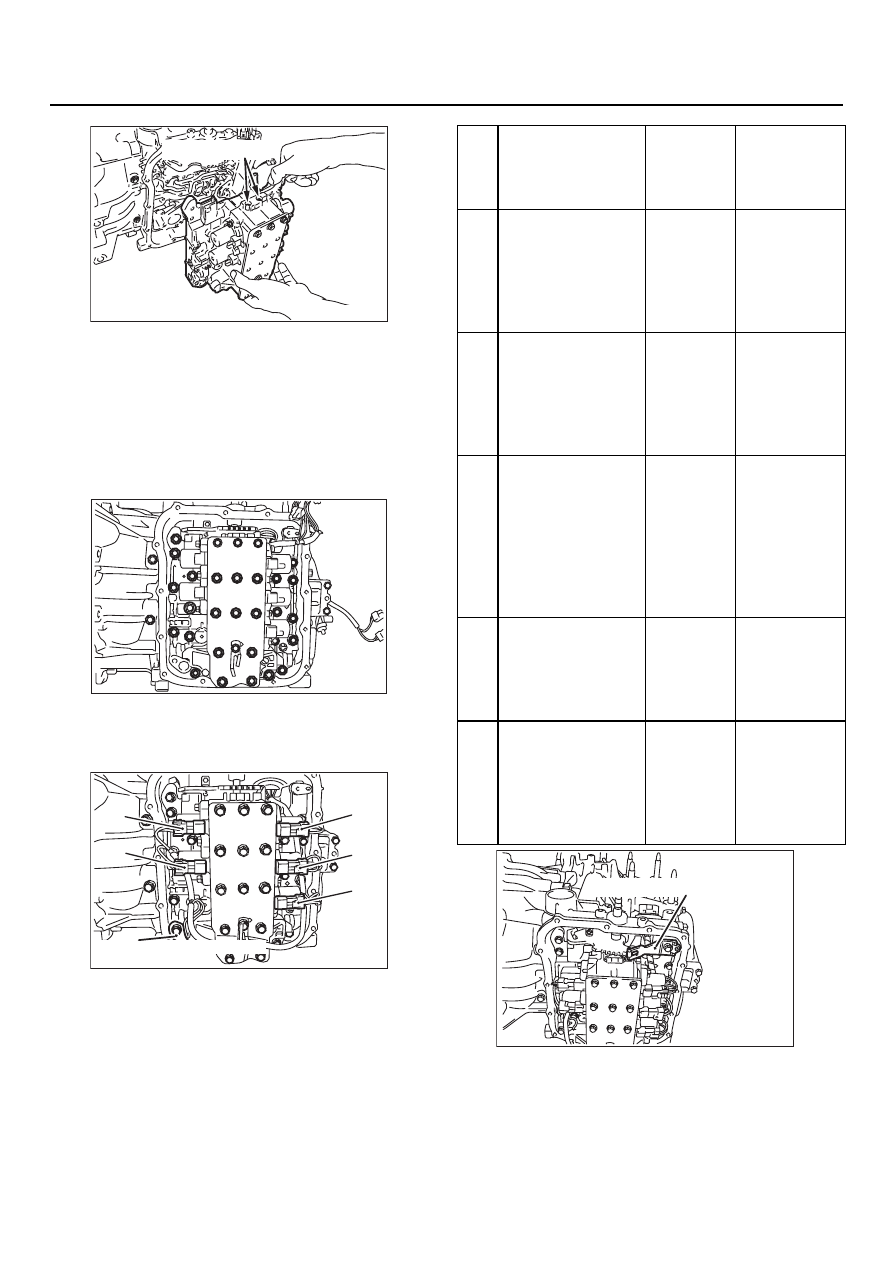

23B

-40

КОРОБКА ПЕРЕДАЧ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

78.Установите по одному стальному шарику в

два верхних отверстия гидрораспределителя
(с наружной стороны гидрораспределителя).

79.Установите гидрораспределитель

и прокладку. Убедитесь в том, что наконечник
золотника селектора расположен на своем
месте в канавке фиксатора в оси
селекторного рычага.

80.Установите болты крепления гидрорас

пределителя и затяните их с моментом
11

±

 1 Н

м.

81.Установите датчик температуры рабочей

жидкости и затем подсоедините электри
ческий разъем к гидрораспределителю.

82.Установите пружину фиксатора оси

селекторного рычага и фиксатор.

AK300226 AC

Сиальные шарики

AK300225

AK300224 AC

Датчик температуры рабочей
жидкости АКП

1

4

5

2

3

Электрома9
гнитный клапан

Цвет
электри9
ческого
провода

Цвет
электри9
ческого
разъема

1

Электромагнит
ный клапан упра
вления фрикцио
ном включения
пониженной
передачи

Белый/
красный/
красный

Черный

2

Электромагнит
ный клапан упра
вления фрикцио
ном включения
повышенной
передачи

Оран
жевый/
красный

Черный

3

Электромагнит
ный клапан упра
вления тормозом
включения
пониженной
передачи и пере
дачи заднего
хода

Корич
невый/
желтый

Молочно
белый

4

Электромаг
нитный клапан
управления
вспомогатель
ным тормозом

Зеленый/
красный/
красный

Молочно
белый

5

Электромагнит
ный клапан
управления
муфтой блоки
ровки гидро
трансформатора

Синий/
желтый/
желтый

Черный

AK300222 AC

Фиксатор для ручной проверки

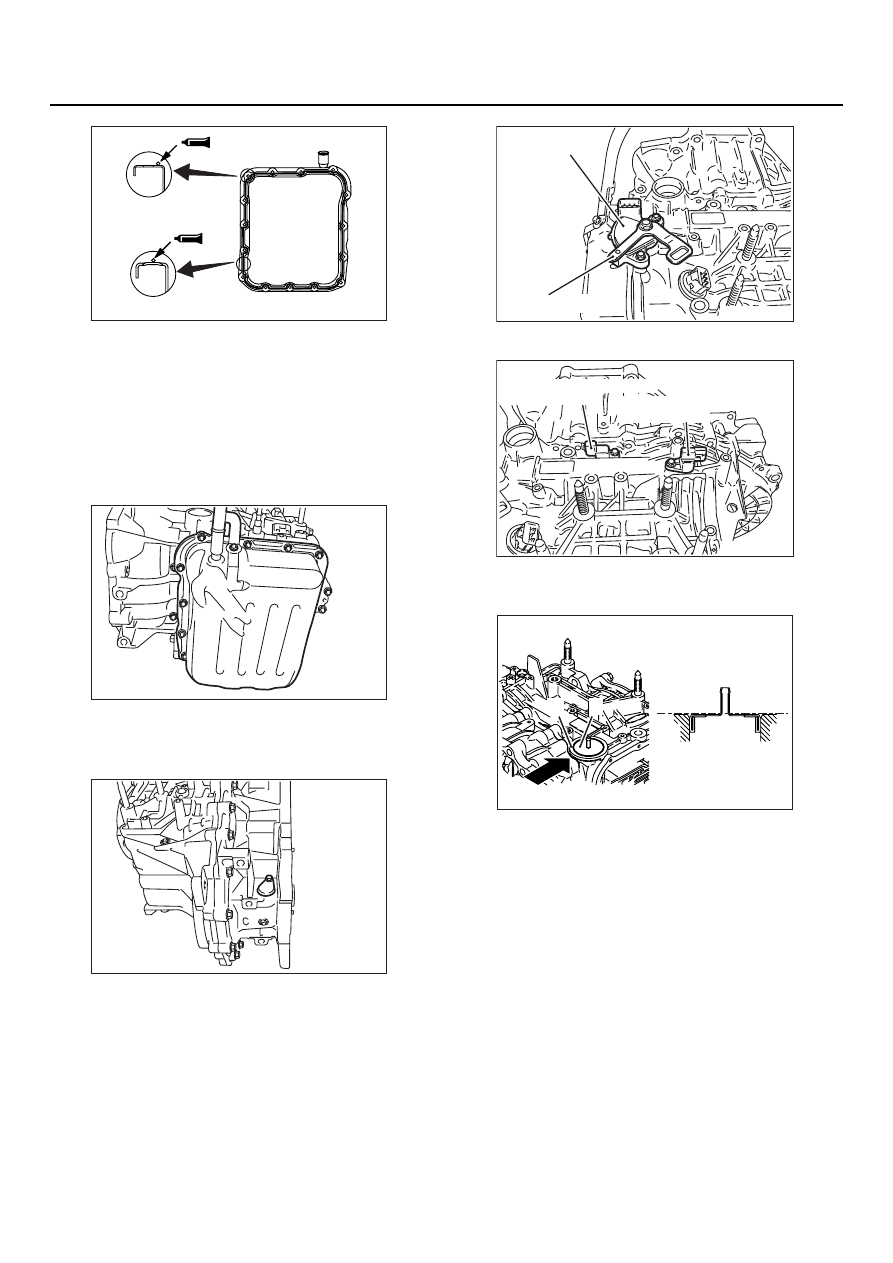

23B

-41

КОРОБКА ПЕРЕДАЧ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

83.Нанесите по периметру крышки гидрорас

пределителя (см. рис.) заготовку прокладки
FIPG, окончательно формируемой в рабочем
положении, толщиной приблизительно
2,5 мм.

Рекомендуемый герметик

Оригинальный герметик MITSUBISHI,

No. MD974421 или эквивалентный

84.Установите болты крепления крышки

гидрораспределителя и затяните
их с моментом 11

±

 1 Н

м.

85.Установите уплотнительный колпачок.
86.Установите переключатель селектора.

87.Установите селекторный рычаг.

88.Усьановите датчики частоты вращения

входного и выходного валов.

89.Установите сапун таким образом, чтобы его

поверхность "А" была расположена вровень
с поверхностью "В" картера коробки передач
(см. рис.).

90.Смажьте рабочей жидкостью АКП обе

посадочные поверхности новой прокладки
и резьбовую поверхность болта с проушиной.
Затяните болт с моментом 24

±

 3 Н

м.

91.Вставьте контрольный щуп.
92.Установите кронштейны опор.

AK301264AB

AK300221

AK300220

AK300219AC

Переключатель
селектора

Селекторный рычаг

AK300218AC

Датчик частоты вращения
входного вала

Датчик частоты вращения
выходного вала

AK203140 AC

A

A

B

B

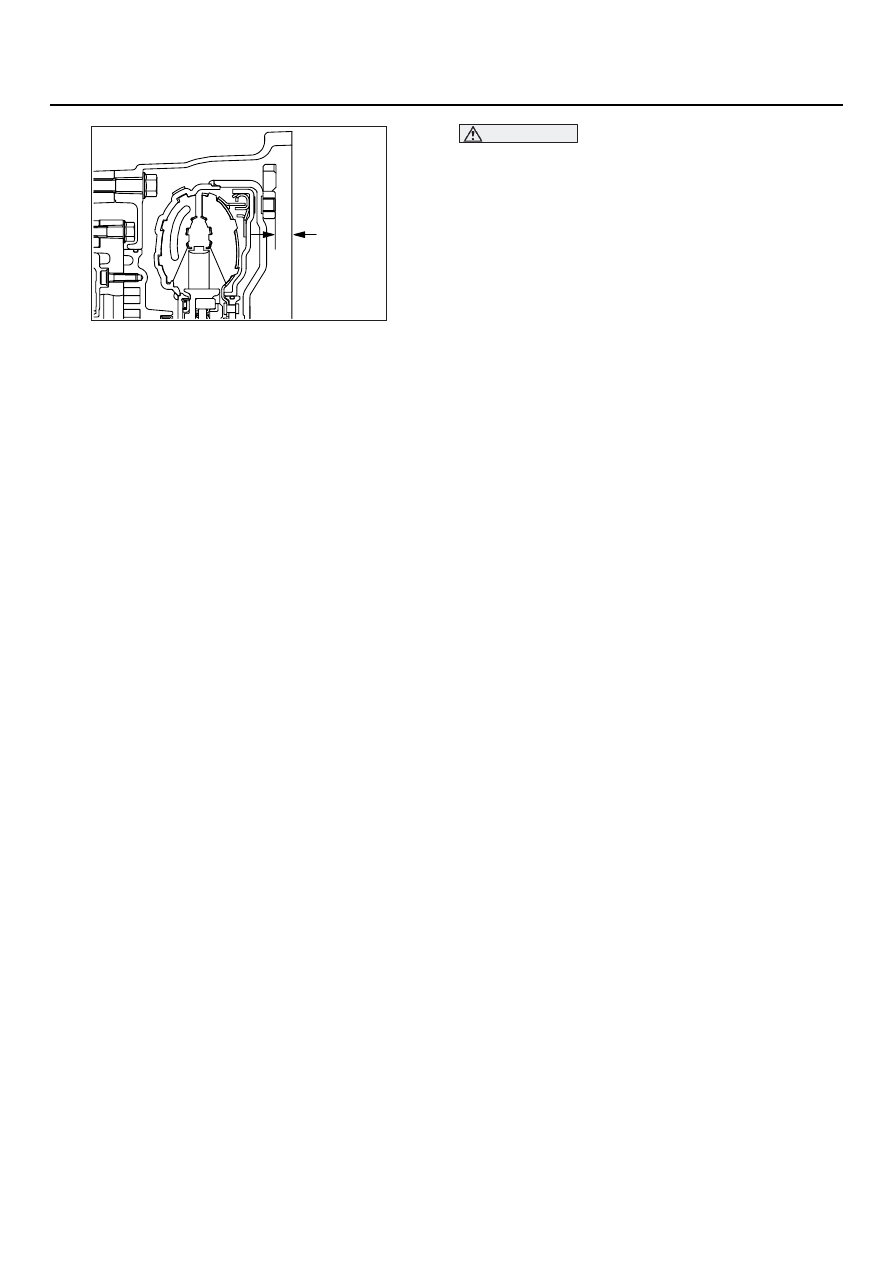

23B

-42

КОРОБКА ПЕРЕДАЧ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

ВНИМАНИЕ

Перед установкой гидротрансформатора
смажьте рабочей жидкостью АКП (ATF)
ступицу насоса рабочей жидкости. Будьте
осторожны, чтобы во время установки
гидротрансформатора не повредить кромку
сальника.

93.Установите гидротрансформатор. Убедитесь

в том, что размер (А) (см. рис.) соответствует
установочному значению.

Установочное значение: 12,2 мм

AK301263AB

A

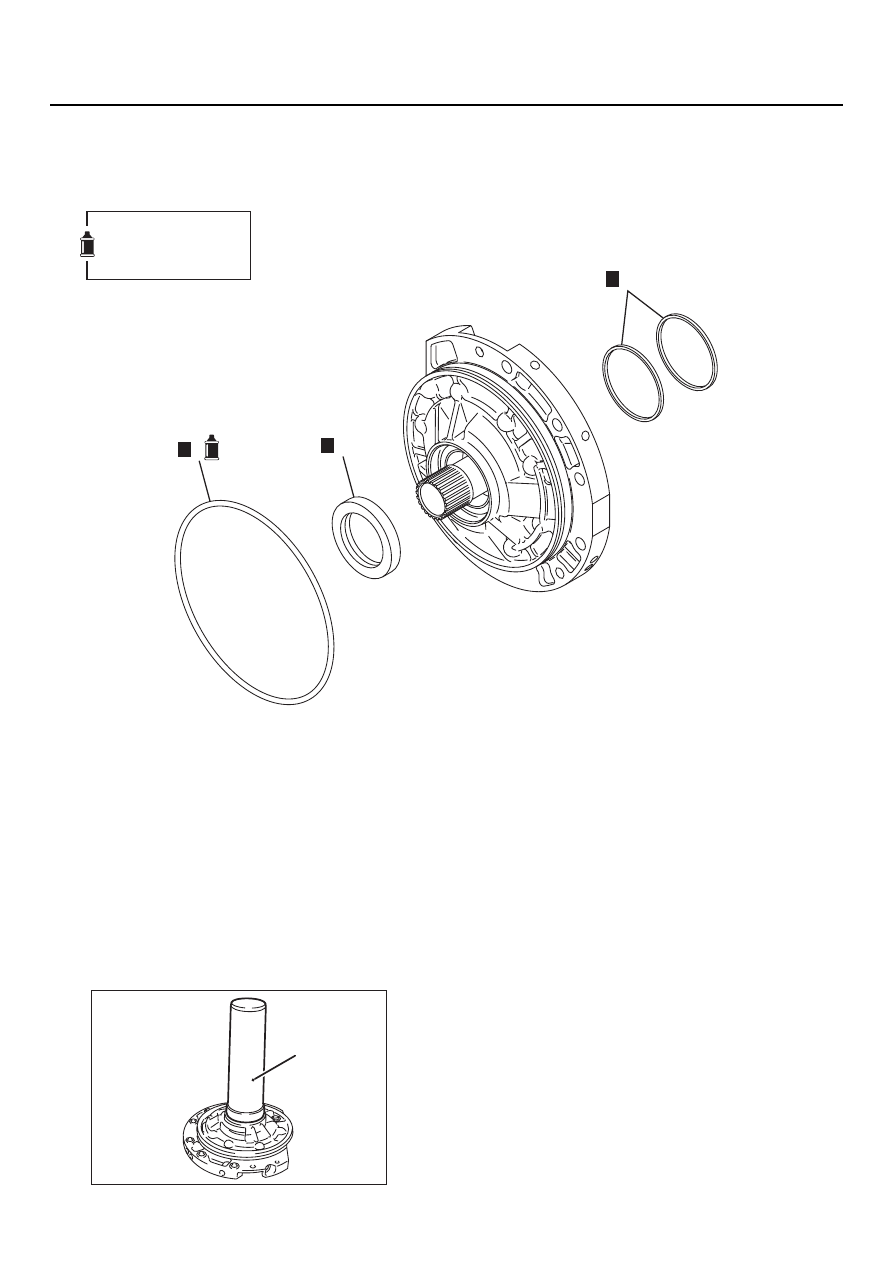

23B

-43

НАСОС РАБОЧЕЙ ЖИДКОСТИ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

НАСОС РАБОЧЕЙ ЖИДКОСТИ

РАЗБОРКА И СБОРКА

M1233001300187

УКАЗАНИЯ К СБОРКЕ

>>A<< УСТАНОВКА САЛЬНИКА

Установите сальник с помощью
приспособления для установки сальников
(MD998334).

>>B<< УСТАНОВКА
УПЛОТНИТЕЛЬНОГО КОЛЬЦА

Установите новое уплотнительное кольцо
в канавку, расположенную по периметру насоса
рабочей жидкости. По периметру уплотнитель
ного кольца нанесите рабочую жидкость АКП
(ATF), голубой петролатум или белый вазелин.

AK301063AC

1

3

2

Все подвижные части
перед их установкой
смажьте рабочей
жидкостью АКП.

H

H

H

Последовательность
разборки

>>B<<

1.

Уплотнительное кольцо

2.

Уплотнительное кольцо

>>А<<

3.

Сальник

AK300522AC

MD998334
