23B

-44

ФРИКЦИОН ВКЛЮЧЕНИЯ ПОНИЖЕННОЙ ПЕРЕДАЧИ И ВХОДНОЙ ВАЛ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

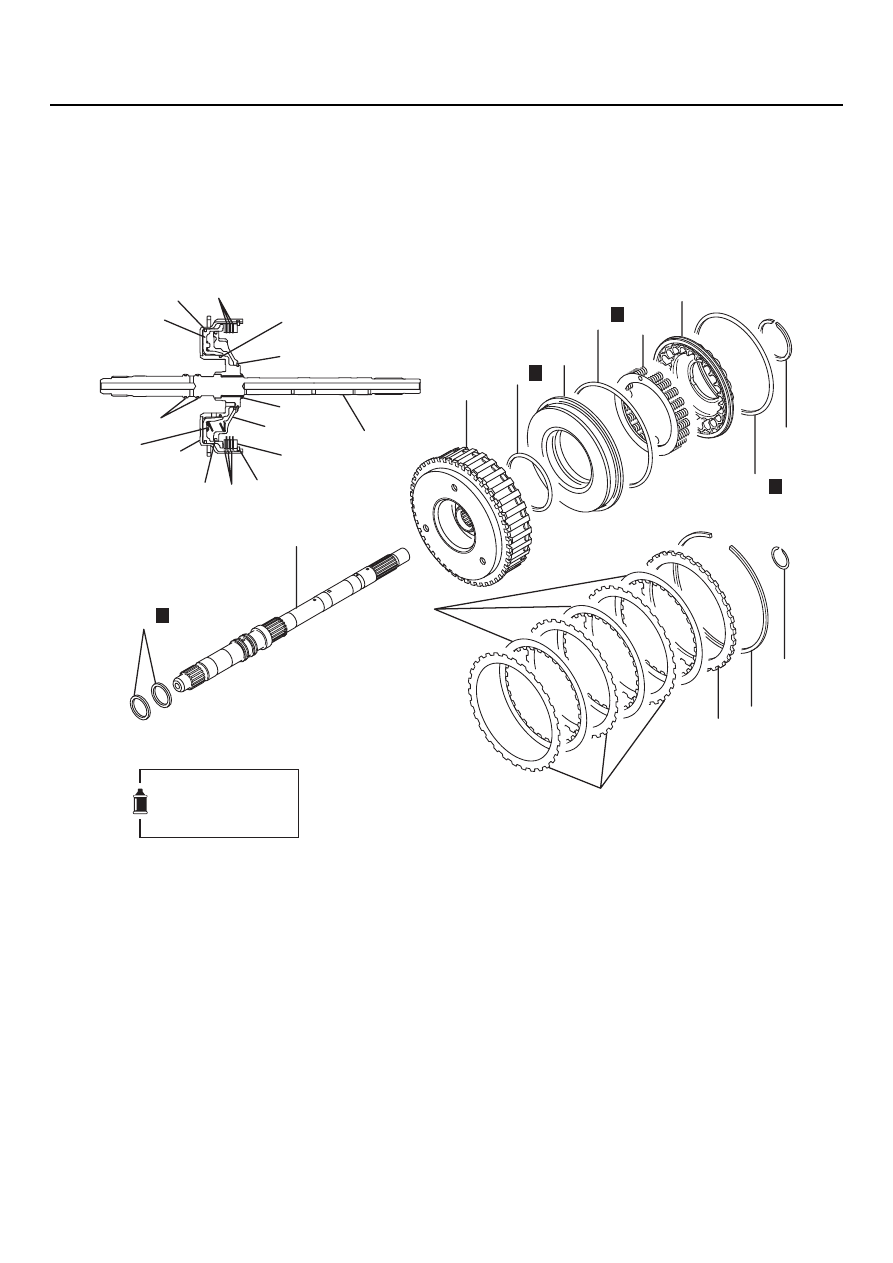

ФРИКЦИОН ВКЛЮЧЕНИЯ ПОНИЖЕННОЙ ПЕРЕДАЧИ

И ВХОДНОЙ ВАЛ

РАЗБОРКА И СБОРКА

M1233020900111

AK301265

6

2

15

13

12

14

3

11

15

10 7 4

5

9

1

8

12

11

9

8

1

4

5

7

6

2

14

3

13

10

AB

Все подвижные части
перед их установкой
смажьте рабочей
жидкостью АКП.

H

H

H

H

Последовательность
разборки

1.

Стопорное кольцо

2.

Входной вал

3.

Уплотнительное кольцо

>>D<<

4.

Стопорное кольцо

>>C<<

5.

Реактивная пластина фрикциона

>>C<<

6.

Фрикционный диск фрикциона

>>C<<

7.

Стальной диск фрикциона

<<А>> >>B<<

8.

Стопорное кольцо

9.

Тарелка пружины

>>А<<

10. Кольцо D образного сечения
11. Возвратная пружина
12. Поршень фрикциона включения

пониженной передачи

>>А<<

13. Кольцо D образного сечения

>>А<<

14. Кольцо D образного сечения
15. Корпус фрикциона включения

пониженной передачи

Последовательность
разборки

23B

-45

ФРИКЦИОН ВКЛЮЧЕНИЯ ПОНИЖЕННОЙ ПЕРЕДАЧИ И ВХОДНОЙ ВАЛ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

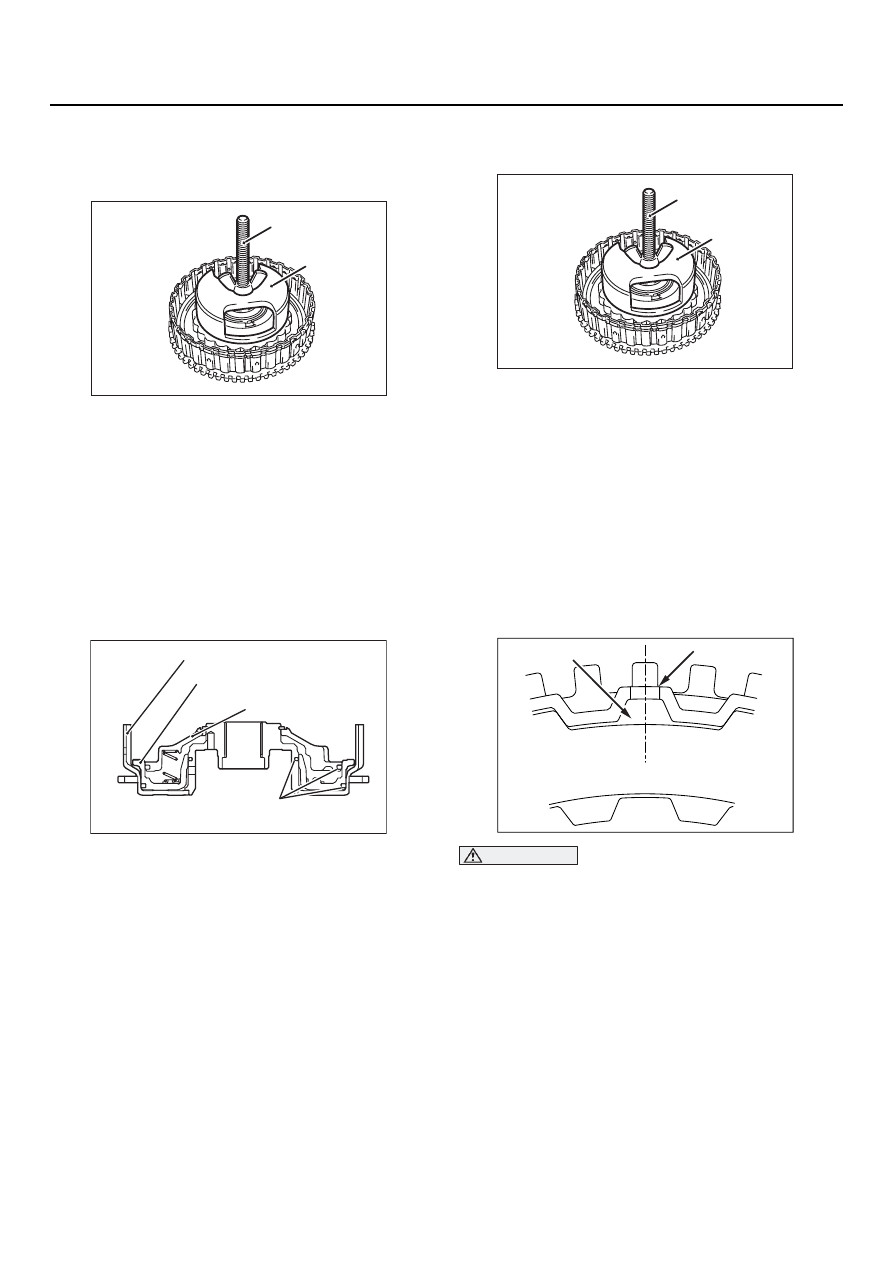

УКАЗАНИЯ К РАЗБОРКЕ

<<A>> ДЕМОНТАЖ СТОПОРНОГО
КОЛЬЦА

Для того чтобы снять стопорное кольцо,
воспользуйтесь перечисленным ниже
специальным инструментом.

•

Приспособление для сжатия пружин
(MD998907)

•

Винт приспособления для сжатия пружин
(MD998924)

УКАЗАНИЯ К СБОРКЕ

>>A<< УСТАНОВКА КОЛЕЦ
D9ОБРАЗНОГО СЕЧЕНИЯ

Смажьте кольца D образного сечения рабочей
жидкостью АКП (ATF), голубым петролатумом
или белым вазелином. Обращайтесь с кольцами
с осторожностью, чтобы не повредить их во
время установки.

>>B<< УСТАНОВКА СТОПОРНОГО
КОЛЬЦА

Для того чтобы установить стопорное кольцо,
воспользуйтесь перечисленным ниже
специальным инструментом.

•

Приспособление для сжатия пружин
(MD998907)

•

Винт приспособления для сжатия пружин
(MD998924)

>>C<< УСТАНОВКА СТАЛЬНЫХ
И ФРИКЦИННЫХ ДИСКОВ
И РЕАКТИВНЫХ ПЛАСТИН
ФРИКЦИОНОВ

ВНИМАНИЕ

Перед сборкой замочите фрикционные
диски в рабочей жидкости АКП (ATF).

1. Соберите стальные диски, фрикционные

диски и реактивную пластину фрикциона
таким образом, чтобы их поверхности без
зубьев (А на рис.) располагались на одной
линии с отверстием (В на рис.) в верхней
части корпуса фрикциона включения
пониженной передачи.

AK300523AC

MD998907

MD998924

AK301292 AB

Кольцо D образного сечения

Корпус фрикциона включения
пониженной передачи

Поршень фрикциона включения
пониженной передачи

Тарелка пружины

AK300523AC

MD998907

MD998924

AK301272AB

A

B

23B

-46

ФРИКЦИОН ВКЛЮЧЕНИЯ ПОНИЖЕННОЙ ПЕРЕДАЧИ И ВХОДНОЙ ВАЛ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

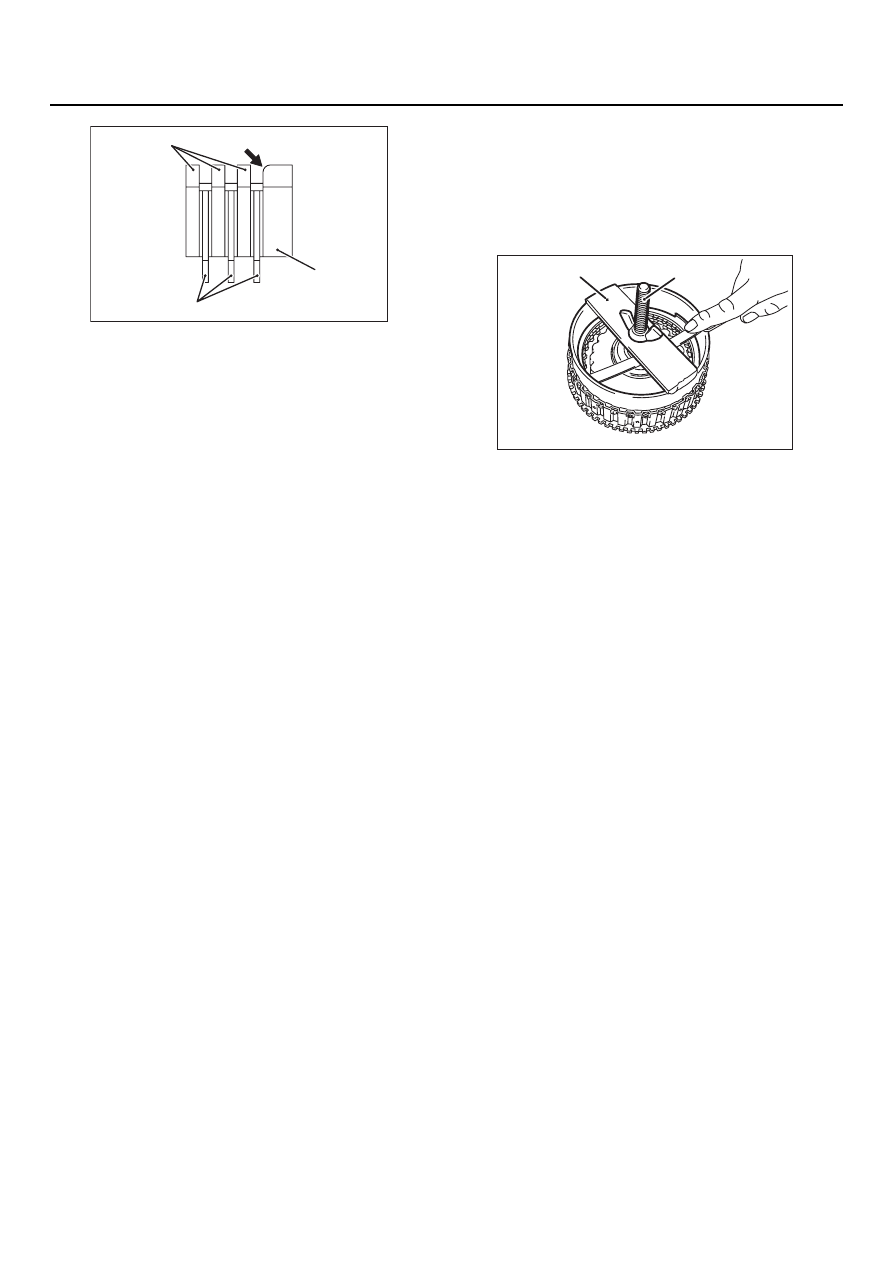

2. Во время установки расположите реактивную

пластину так, как это показано на рисунке.

>>D<< УСТАНОВКА СТОПОРНОГО
КОЛЬЦА

1. Установите стопорное кольцо.
2. Используя специальный инструмент нажмите

вниз на реактивную пластину, прилагая
усилие по всему ее периметру.

3. Проверьте зазор между стопорным кольцом

и реактивной пластиной. Если зазор
не соответствует диапазону допустимых
значений, выполните регулировку, подобрав
стопорное кольцо необходимой толщины.

Допустимое значение:1,2

−

 1,4 мм

AK301274 AB

Фрикционные диски фрикциона

Закругленная кромка

Стальные диски
фрикциона

Реактивная пластина
фрикциона

AK300524AC

MD998924

MB991628

23B

-47

ФРИКЦИОН ВКЛЮЧЕНИЯ ПЕРЕДАЧИ ЗАДНЕГО ХОДА И ПОВЫШАЮЩЕЙ ПЕРЕДАЧИ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

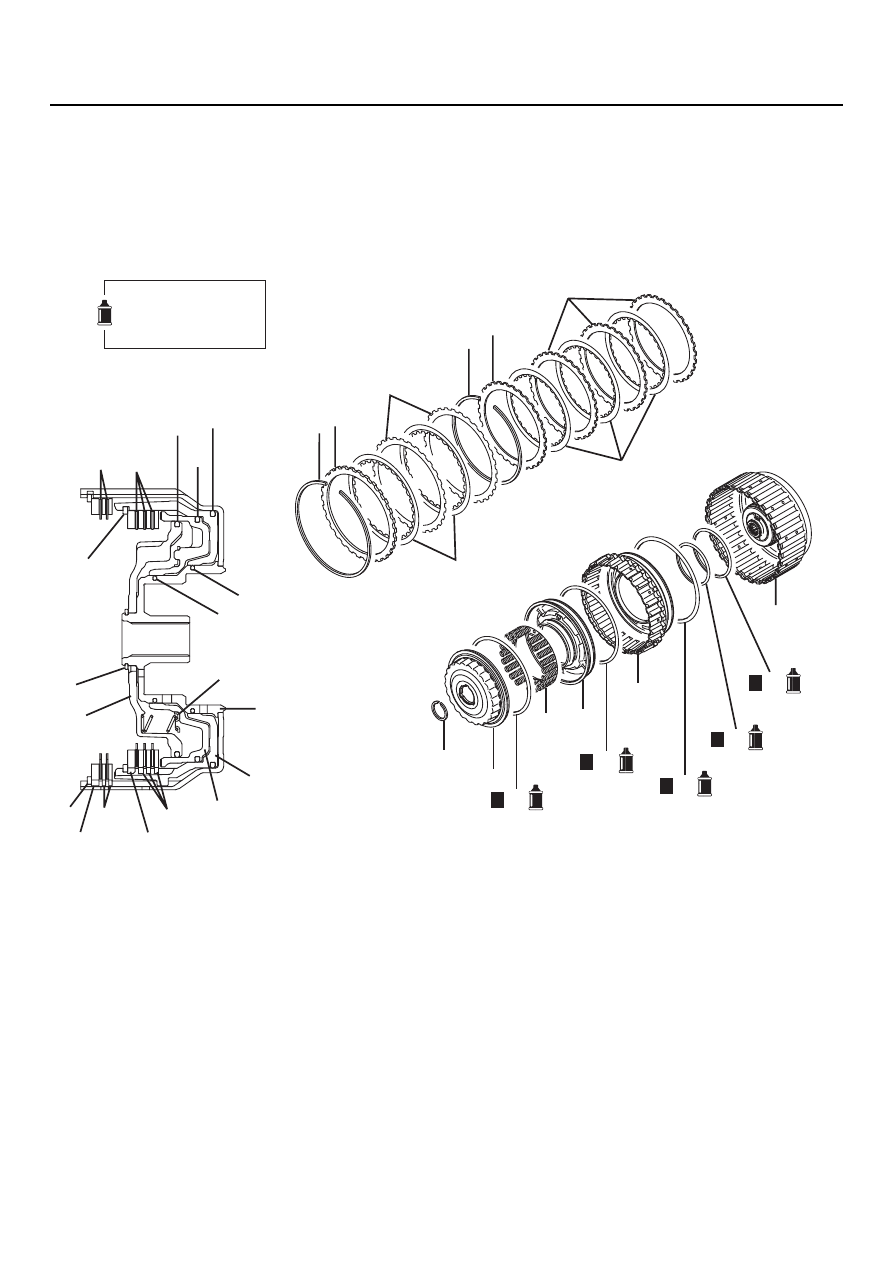

ФРИКЦИОН ВКЛЮЧЕНИЯ ПЕРЕДАЧИ ЗАДНЕГО ХОДА

И ПОВЫШАЮЩЕЙ ПЕРЕДАЧИ

РАЗБОРКА И СБОРКА

M1233021200148

AK301275

3

1 2

4

5

6

8

17

7

18

19

9

10

12

11

16

14

15

13

3

7

11 16

14

18

12

19

5

6

17

15

10

9

13

1

2

4

8

Все подвижные части
перед их установкой
смажьте рабочей
жидкостью АКП.

AB

H

H

H

H

H

Последовательность
разборки

>>G<<

1.

Стопорное кольцо

>>F<<

2.

Реактивная пластина
фрикциона

>>F<<

3.

Фрикционный диск фрикциона

>>F<<

4.

Стальной диск фрикциона

>>E<<

5.

Стопорное кольцо

>>D<<

6.

Реактивная пластина
фрикциона

>>D<<

7.

Фрикционный диск фрикциона

>>D<<

8.

Стальной диск фрикциона

<<А>>

>>C<<

9.

Стопорное кольцо

10. Тарелка пружины

>>А<<

11. Кольцо D образного сечения

12. Возвратная пружина

фрикциона

13. Поршень фрикциона

включения повышеной
передачи

>>А<<

14. Кольцо D образного сечения

>>B<<

15. Поршень включения передачи

заднего хода

>>А<<

16. Кольцо D образного сечения
17. Корпус фрикциона включения

передачи заднего хода

>>А<<

18. Кольцо D образного сечения

>>А<<

19. Кольцо D образного сечения

Последовательность
разборки
