Mitsubishi Lancer / Lancer Wagon. Руководство - часть 152





23B

-52

ВОДИЛО В СБОРЕ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

УКАЗАНИЯ К СБОРКЕ

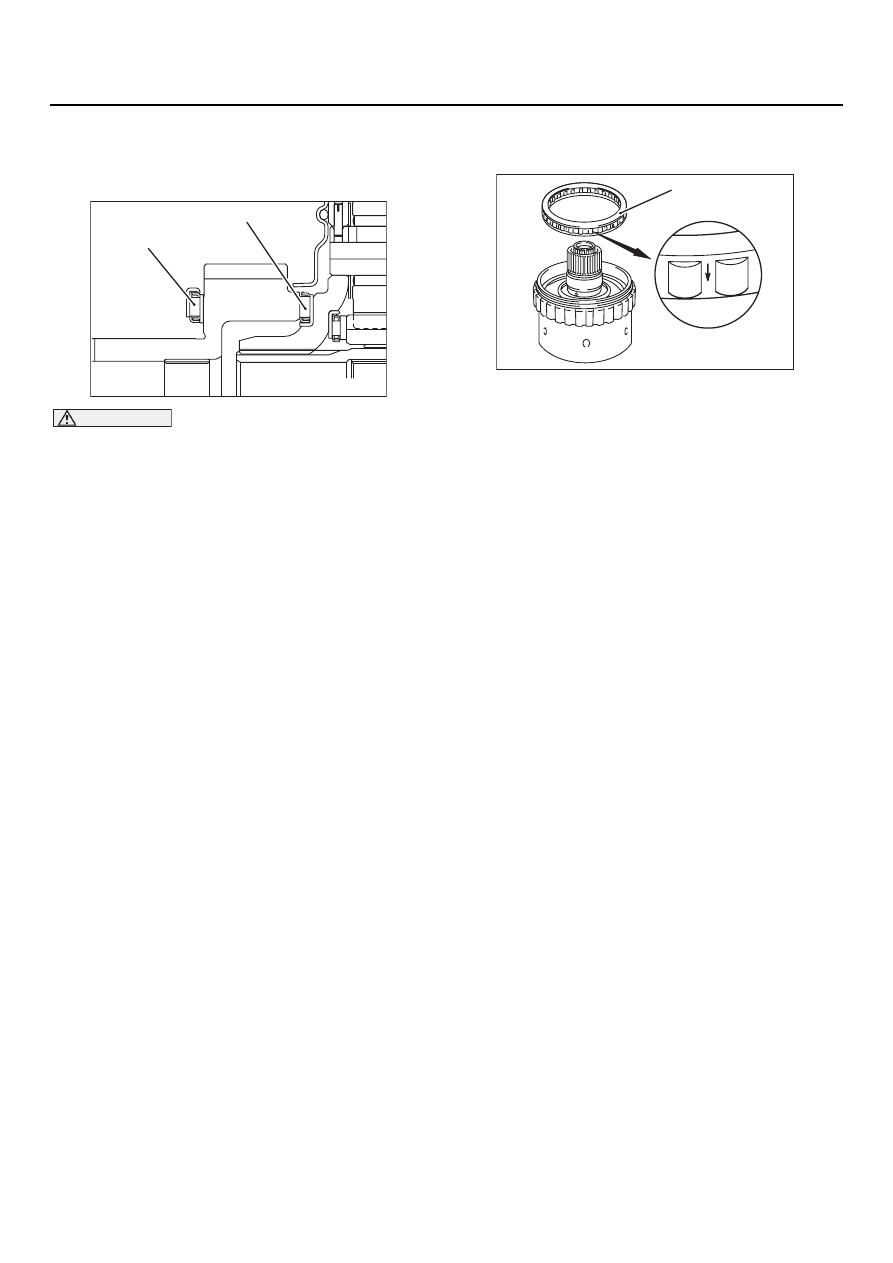

>>A<< УСТАНОВКА УПОРНЫХ
ПОДШИПНИКОВ #3 И #4

ВНИМАНИЕ

Убедитесь в том, что упорные подшипники
устанавливаются правильной стороной.
Установите упорные подшипники #3 и #4 так,
как это показано на рисунке.

>>B<< УСТАНОВКА ОБГОННОЙ
МУФТЫ

Вставьте обгонную муфту в эпицикл
повышенной передачи таким образом, чтобы
стрелка располагалась так, как это показано
на рисунке.

AK301280AB

Упорный подшипник #4

Упорный подшипник #3

AK300529 AC

Обгонная муфта

23B

-53

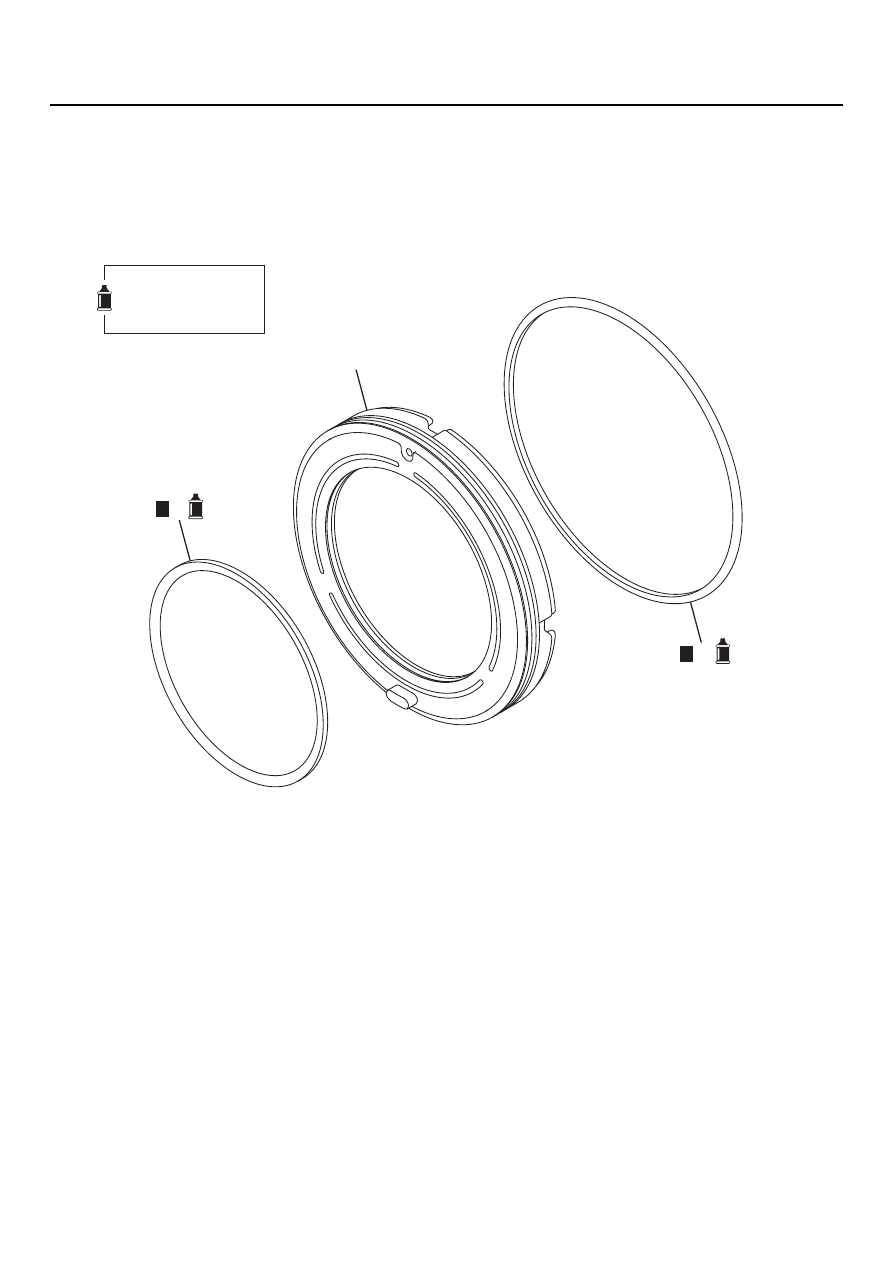

ТОРМОЗ ВКЛЮЧЕНИЯ ПОНИЖЕНОЙ ПЕРЕДАЧИ И ПЕРЕДАЧИ ЗАДНЕГО ХОДА

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

ТОРМОЗ ВКЛЮЧЕНИЯ ПОНИЖЕНОЙ ПЕРЕДАЧИ

И ПЕРЕДАЧИ ЗАДНЕГО ХОДА

РАЗБОРКА И СБОРКА

M1233003700170

УКАЗАНИЯ К СБОРКЕ

>>A<< УСТАНОВКА КОЛЕЦ
D9ОБРАЗНОГО СЕЧЕНИЯ

Перед установкой смажьте кольца D образного
сечения рабочей жидкостью АКП (ATF), голубым
петролатумом или белым вазелином.
Обращайтесь с кольцами с осторожностью,
чтобы не повредить их во время установки.

AK301040 AC

1

2

3

Все подвижные части
перед их установкой
смажьте рабочей
жидкостью АКП.

H

H

Последовательность
разборки

>>А<<

1.

Кольцо D образного сечения

>>А<<

2.

Кольцо D образного сечения

3.

Поршень тормоза включения
пониженной передачи и
передачи заднего хода

Последовательность
разборки

23B

-54

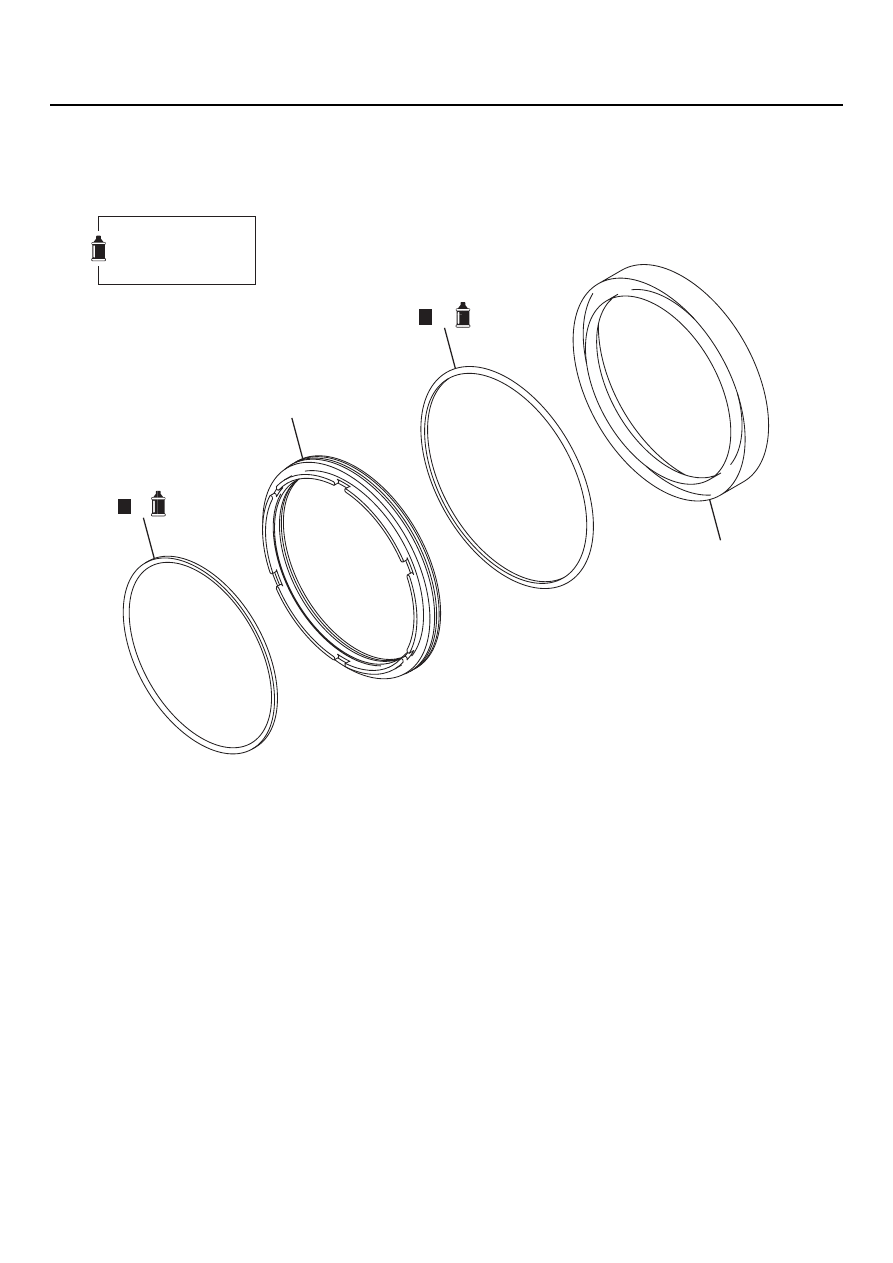

ВСПОМОГАТЕЛЬНЫЙ ТОРМОЗ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

ВСПОМОГАТЕЛЬНЫЙ ТОРМОЗ

РАЗБОРКА И СБОРКА

M1233021800117

УКАЗАНИЯ К СБОРКЕ

>>A<< УСТАНОВКА КОЛЕЦ
D9ОБРАЗНОГО СЕЧЕНИЯ

Смажьте кольца D образного сечения рабочей
жидкостью АКП (ATF), голубым петролатумом
или белым вазелином. Обращайтесь с кольцами
с осторожностью, чтобы не повредить
их во время установки.

AK301039 AC

1

2

3

4

Все подвижные части
перед их установкой
смажьте рабочей
жидкостью АКП.

H

H

Последовательность
разборки

1.

Корпус вспомогательного
тормоза

>>А<<

2.

Кольцо D образного сечения

3.

Поршень вспомогательного
тормоза

>>А<<

4.

Кольцо D образного сечения

Последовательность
разборки

23B

-55

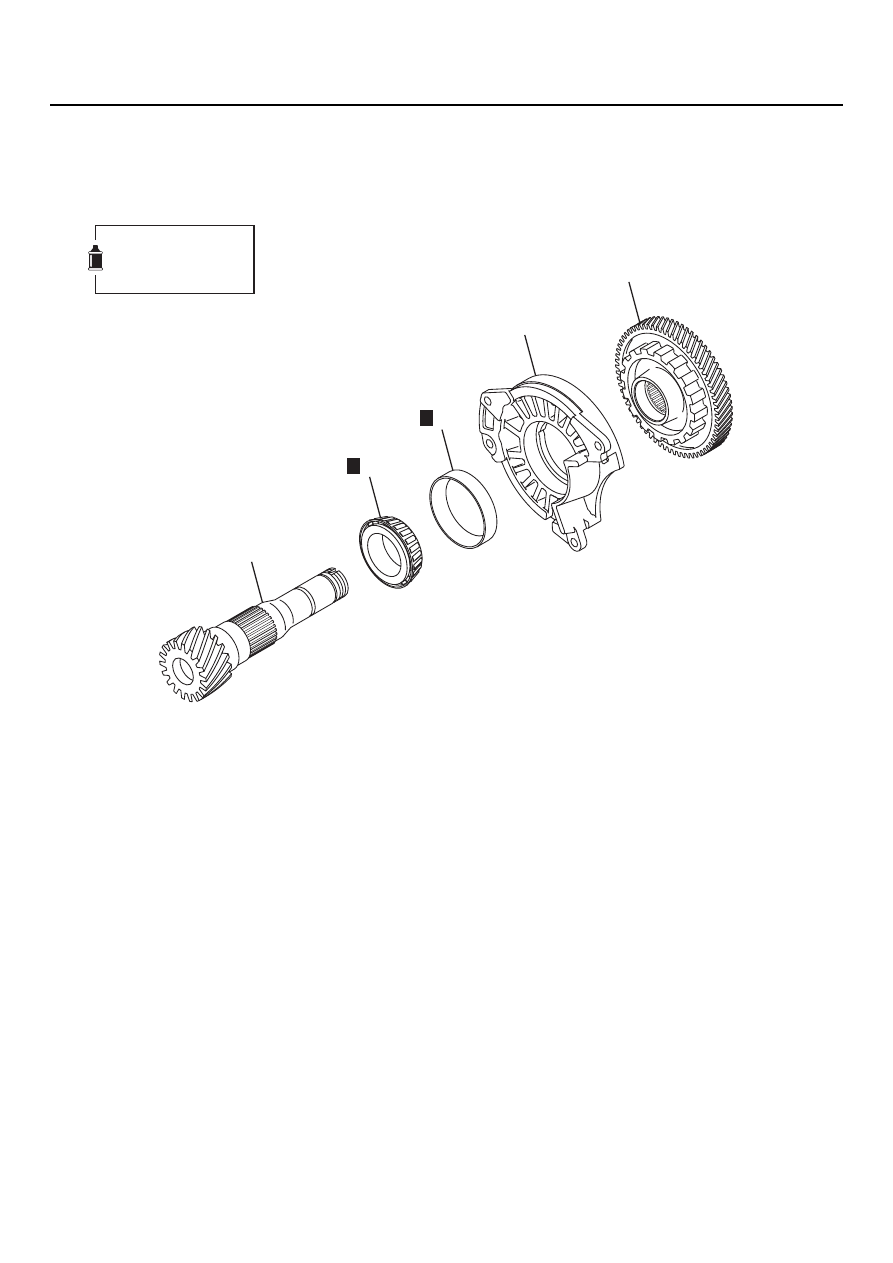

ВТОРИЧНЫЙ ВАЛ

РЕМОНТ АВТОМАТИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ

ВТОРИЧНЫЙ ВАЛ

РАЗБОРКА И СБОРКА

M1233022100081

AK301036AC

1

2

3

4

5

Все подвижные части
перед их установкой
смажьте рабочей
жидкостью АКП.

H

H

Последовательность
разборки

<<А>> >>C<<

1.

Ведомая шестерня
промежуточной передачи

2.

Сепаратор подшипника

>>B<<

3.

Наружное кольцо подшипника

<<B>> >>А<<

4.

Конический роликовый
подшипник

5.

Выходной вал

Последовательность
разборки
