Указано расположение реле, электронных блоков, датчиков, электро?
магнитных клапанов, сервисных разъемов, предохранителей, плавких
вставок. Элементы в списке располагаются в алфавитном порядке.

Схемы укладки
жгутов проводов

Приведены схемы укладки жгутов проводов и расположение разъемов на
автомобиле.

Электрические
схемы

Показаны цепи от источника энергии до соединения с "массой", произведено
разбиение по системам. Основное разделение идет на силовые цепи и цепи
различных систем. В разделе, посвященном цепям различных систем,
содержится информация об их принципах работы и методиках поиска
неисправностей.

•

Блок плавких предохранителей
Приведена полная электрическая схема блока плавких предохранителей,
так как обычно в каждой электрической схеме указывается только
необходимая его часть.

•

Разъемы
Приведены электрические схемы всех разъемов, так как в каждой
электрической схеме указывается только необходимая часть разъемов.

•

Силовые цепи
Указаны цепи от аккумуляторной батареи до плавких вставок,
предохранителей, замка зажигания и т.д.

•

Классификация цепей по системам
Приведены электрические схемы цепей от предохранителей до "массы",
исключая силовую сторону цепи (от источника энергии до
предохранителя).

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И СХЕМЫ УКЛАДКИ

ОБЩАЯ ИНФОРМАЦИЯ <ЭЛЕКТРООБОРУДОВАНИЕ>

00E

-3

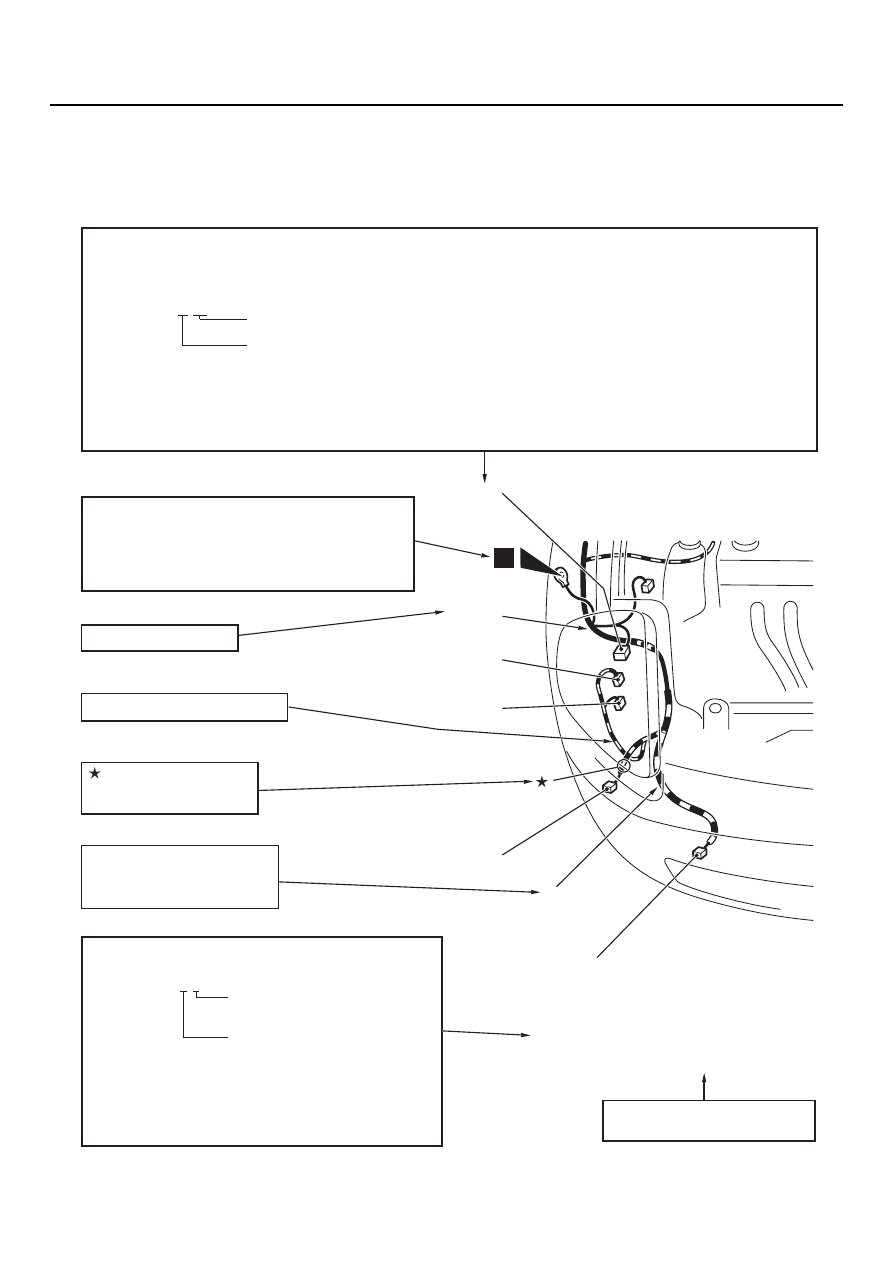

СХЕМЫ УКЛАДКИ ЖГУТОВ
ПРОВОДОВ

M1001006400108

На схеме укладки жгутов проводов указано расположение разъемов и трассировка жгутов
проводов в автомобиле.

AC208446

Номер разъема.
С целью упрощения поиска разъема такая структура номера используется во всех схемах.
Буква указывает место расположения разъема, а следующий за ней номер ? уникальный номер разъема.
Нумерация разъемов на схеме обычно идет по часовой стрелке.

Пример: A?19

Номер, присвоенный разъему (Порядковый номер)

Расположение

разъема

Моторный

отсек

Двигатель

трансмиссия

Панель

приборов

D: Пол и крыша

E: Дверь

F: Багажное отделение <СЕДАН> или задняя дверь <УНИВЕРСАЛ>

Точка крепления к кузову "массе".
С целью упрощения поиска точки крепления к "массе"
аналогичное обозначение используется во всех схемах.
Более подробную информацию смотри
в главе 70 РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ ?
ТОЧКИ КРЕПЛЕНИЯ К "МАССЕ".

Цвет трубки
(Если не указан, то черный).
R: Красный
Y: Желтый

Для упрощения поиска указано количество контактов
в разъеме и цвет разъема (кроме молочно?белого)*.

Пример: (2?B)

Цвет разъема

(если не указан, то молочно?белый)

Количество контактов в разъеме

*: Характерные цвета разъемов
B: Черный

BR: Коричневый

Y: Желтый

V: Фиолетовый

L: Синий

O: Оранжевый

G: Зеленый

GR: Серый

R: Красный

Не указан: Молочно?белый

A?15 (2) Противотуманная фара (Правая)
A?16 (2?GR) Звуковой сигнал (Низкий)
A?17 (2?B) Фара головного света (Правая)
A?18 (2?B) Электродвигатель стеклоомывателя
A?19 (2?GR) Двухпозиционный датчик?выключатель
давления

Устройство, к которому подсоединен
разъем.

Данная метка указывает
стандартное место крепления
жгута проводов.

A?17

A?16

A?15

A?18

A?19

Сечение гофрированной трубки.

Передний
жгут проводов
(Правый)

Наименование разъема.

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И СХЕМЫ УКЛАДКИ

ОБЩАЯ ИНФОРМАЦИЯ <ЭЛЕКТРООБОРУДОВАНИЕ>

00E

-4

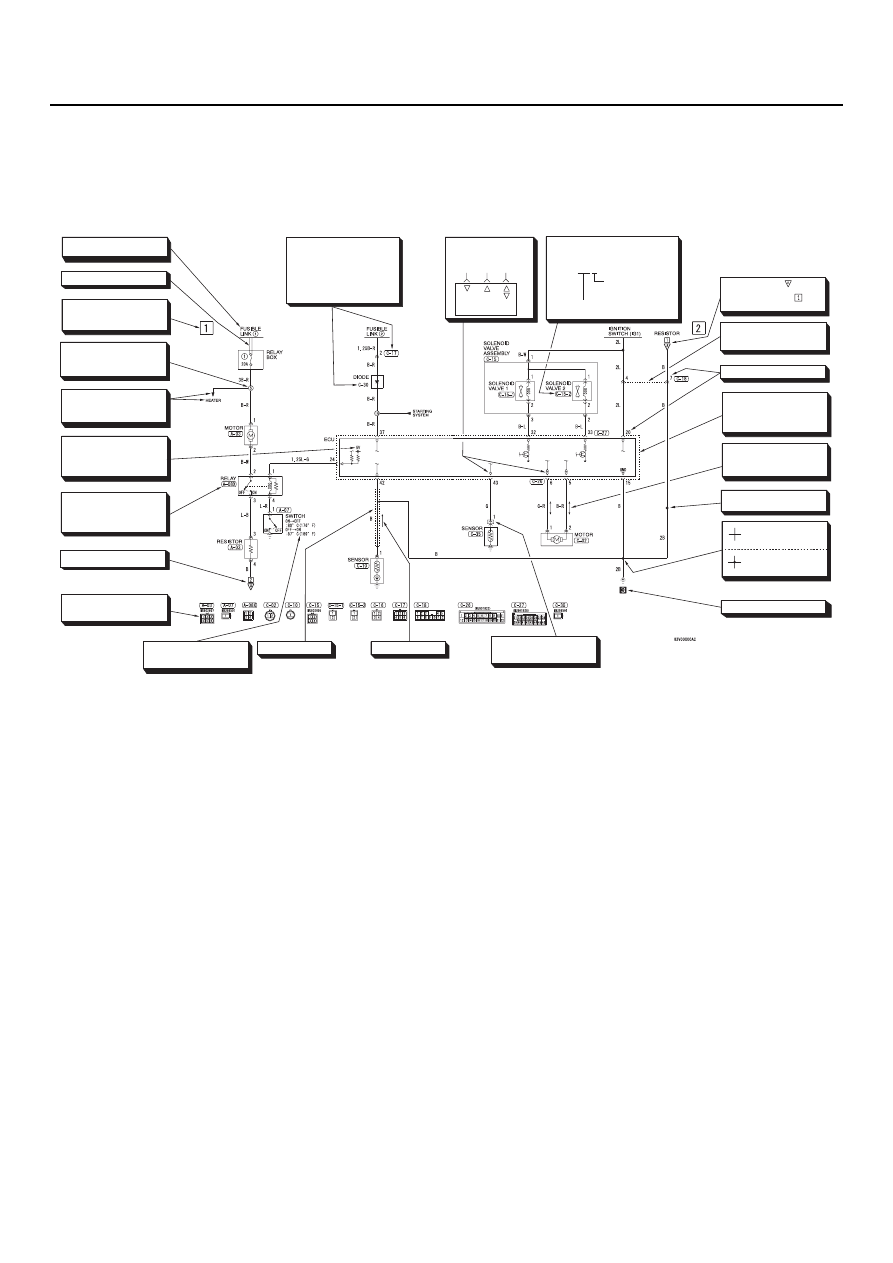

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ

M1001006500064

Приведены схемы электрический цепей от предохранителя или плавкой вставки до "массы".
Для облегчения понимания направления течения тока, его источник располагается в верхней части
схемы, а "масса" в нижней.

AC309560 AB

Источник, от которого подводится
питание.

Каждая электрическая схема
состоит из блока (блоков).
Блоки разделены по номерам
страниц.

Сочка спайки с другой системой.
Номер указывает на точку спайки,
приведенную на другой
электрической схеме.

Указано наименование цепи
системы, к которой подсоединена
данная цепь. Стрелкой указано
направление тока.

Напряжение питания в блоке
управления. Если ничего
не указано, то напряжение равно
напряжению на клемме "+"
аккумуляторной батареи.

Буква Х в конце номера разъема
указывает на подсоединение
разъема к "Centralised junction",
приведенной в соответствующем
разделе."

Изображение разъема.
Каждому разъему в электрической
схеме присвоен номер.

Номер разъема.
Тот же номер указан в схемах жгутов
проводов.
Схемы разъемов и их номера
приведены в нижней части страницы.
Номера разъемов, не обведенные
рамкой, указывают на устройства,
встроенные в жгуты проводов.

Продолжение схемы в другом блоке.

Контакт подпаян в блоке реле.

Условия срабатывания датчика
выключателя температуры
охлаждающей жидкости двигателя.

Экранированный провод.

Место спайки, где меняется
диаметр или цвет провода.

В случае подсоединения к одному
устройству двух или более разъемов
пунктирной линией обозначаются
выводы, принадлежащие одному
разъему.

Номер разъема.

Данные разъемы являются
одинаковыми промежуточными
разъемами.

Указывает входное/выходное
направление движения тока
в блоке управления.

Вход

Выход

Вход/
Выход

Разъем является резервным,
если устройство (в данном случае
датчик) не подключено.

Двунаправленная стрелка
указывает на протекание тока
в двух направлениях,
что контролируется ECU.

Разъем жгута проводов, расположенный
в устройстве, и не показанный
на электрической схеме.

Пример C?15?2

Разъем расположен
в устройстве, нумерация
разъемов по порядку,
начиная с 1.

Номер разъема, приведенный
на электрической схеме.

Пересечение
без соединения проводов.

Пересечение
с соединением проводов.

Начало схемы в месте , указанном
треугольником, принадлежащему
соответствующему блоку
данной схемы.

Направление тока.

Точка соединения с массой кузова.
