МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБСЛУЖИВАНИИ СИСТЕМЫ SRS

ОБЩАЯ ИНФОРМАЦИЯ

00

-32

ОПАСНО!

После снятия клеммы с аккумуляторной
батареи подождите не менее 60 секунд
перед началом выполнения указанных
ниже работ. Дополнительно заизоли%
руйте клемму "%" аккумуляторной
батареи. Конденсатор, расположенный
в SRS%ECU, предназначен для удержа%
ния напряжения, достаточного для
срабатывания подушек безопасности на
протяжении короткого периода времени
даже после отсоединения аккумулятор%
ной батареи.  По данной причине можно
получить серьезную травму при
непреднамеренном срабатывании
подушки безопасности, если произво%
дить работы с системой SRS сразу после
снятия клеммы с аккумуляторной
батареи.

ВНИМАНИЕ

Компоненты системы SRS и ремни
безопасности с преднатяжителями
не должны подвергаться воздействию
температур, поэтому снимайте электронQ
ный блок управления системой SRS, модули
подушек безопасности водителя и передQ
него пассажира, пружину часового типа,
модули боковых подушек безопасности,
и ремни безопасности с преднатяжителями
перед сушкой автомобиля после
проведения окрасочных работ.

SRSQECU, модули подушек
безопасности, пружина часового типа,
датчики удара: 93

°

C или более

Преднатяжитель ремня безопасности
90

°

C или более

ВНИМАНИЕ

После завершения процедуры
обслуживания системы SRS, всегда
стирайте диагностические коды
неисправности и проверяйте правильность
работы системы по контрольной лампе.

ВНИМАНИЕ

Если выполняется проверка разъемов
жгутов проводов SRSQECU, следуйте
указанной ниже методике. Вставьте пробQ
ник для разъемов (MB991222) с обратной
стороны разъема (со стороны жгута
проводов) и подсоедините к нему тестер.
При использовании прочего, а не специальQ
ного инструмента, возможно повреждение
жгута проводов и других элементов.
Никогда не вставляйте пробник непосредQ
ственно в группу контактов с передней части
разъема. На контакты нанесено специальQ
ное покрытие, увеличивающее их
проводимость, и если вставлять пробник
непосредственно в группу контактов, можно
повредить покрытие, что приведет к
снижению надежности соединения.

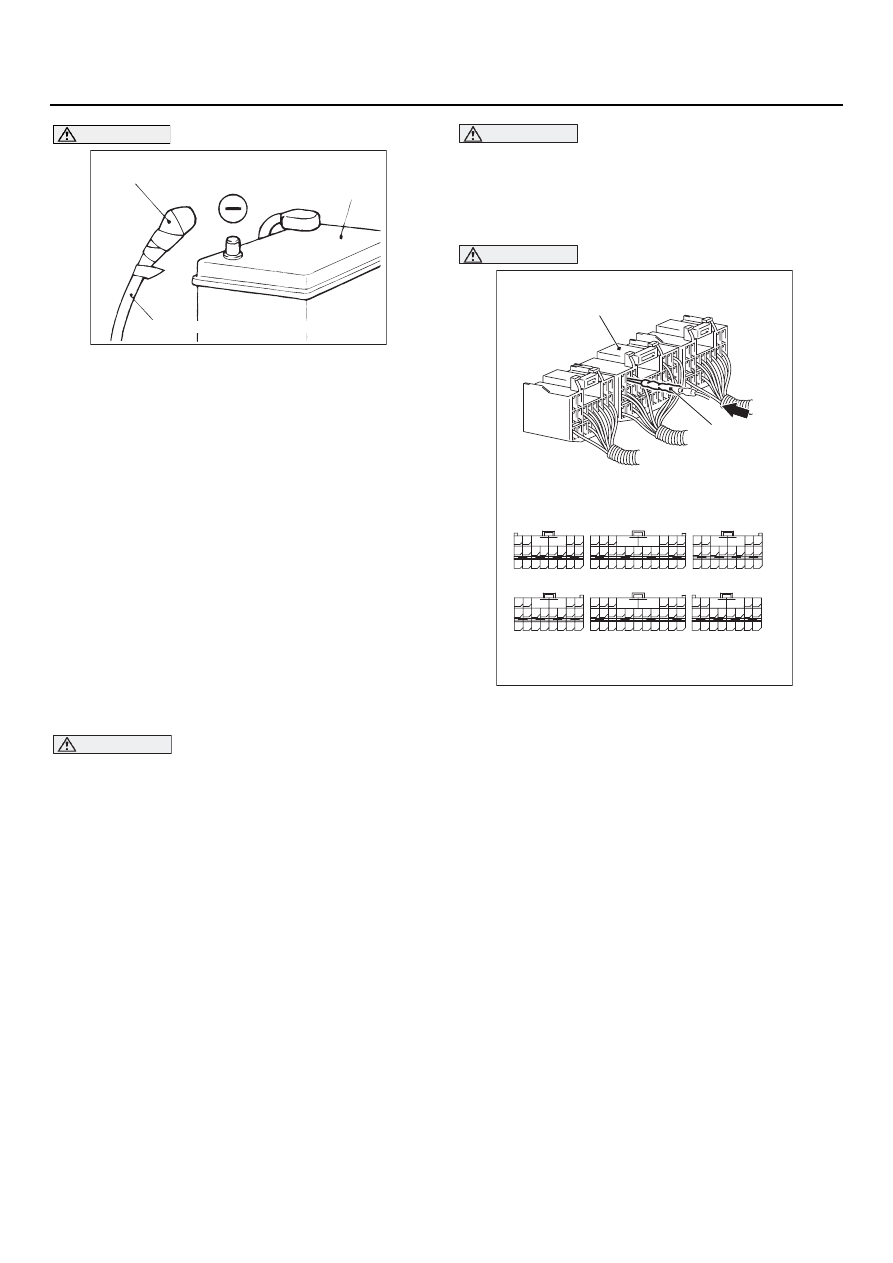

AC300580 AB

Изоляционная лента

Аккумуляторная
батарея

Провод аккумуляторной батареи

AC304993

63

55

51

69

61

66

58

65

64

56 57

68

60

67

59

70

62

53

52 B

A

54

A

B

18

10

15

7

13

5

14

6

16

8

17

9

19

11

20

12

1 2

3 4

42

31

38

27

21

41

28

39

22

30

25

47

36

33

44

34

45

37

48

26

29

23

40

32

43

35

46

24

B

A

AC304992

63

55

51

69

61

66

58

65

64

56 57

68

60

67

59

70

62

53

52 B

A

54

A

B

18

10

15

7

13

5

14

6

16

8

17

9

19

11

20

12

1 2

3 4

42

31

38

27

21

41

28

39

22

30

25

47

36

33

44

34

45

37

48

26

29

23

40

32

43

35

46

24

B

A

AC300928

AB

Соединительная колодка блока SRS!ECU

Соединительная колодка блока SRS!ECU,
вид сзади

MB991222

<Автомобили с левым рулем>

<Автомобили с правым рулем>

МЕСТА УСТАНОВКИ ОПОРНЫХ ПЯТ ДОМКРАТА И ПОДЪЕМНИКА

ОБЩАЯ ИНФОРМАЦИЯ

00

-33

МЕСТА УСТАНОВКИ ОПОРНЫХ ПЯТ ДОМКРАТА

И ПОДЪЕМНИКА

M1001000700134

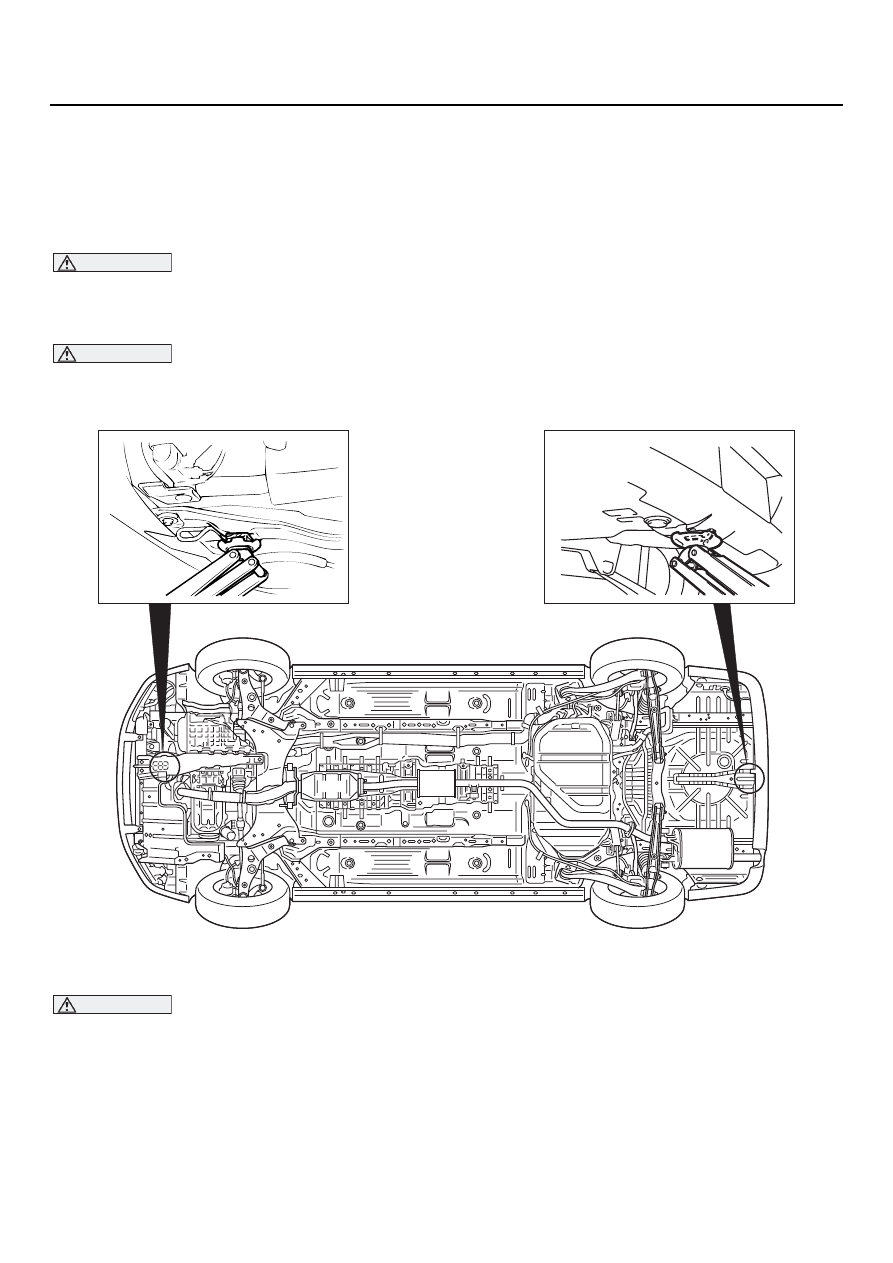

МЕСТА УСТАНОВКИ ОПОРНЫХ ПЯТ ДОМКРАТА, СТОЕК ПОД ОСИ,
ПОДЪЕМНИКОВ РАЗЛИЧНОГО ТИПА

ВНИМАНИЕ

Не допускается установка опорных пят подъемных приспособлений в другие места,
кроме указанных. В противном случае можно повредить автомобиль и оборудование.

ДОМКРАТ

ВНИМАНИЕ

Не допускается установка опорных пят домкрата в прочие места, кроме указанных,
в противном случае кузов автомобиля может быть деформирован.

СТОЙКИ ПОД ОСИ, ОДНОСТОЕЧНЫЙ И ДВУСТОЕЧНЫЙ ПОДЪЕМНИКИ

ВНИМАНИЕ

Если на площадку подъемника положить резиновую подушку с излишне глубокой
канавкой, переднее крыло может быть погнуто, убедитесь, что применяете резиновую
подушку с глубиной канавки не более 18 мм.

Если использовать недостаточно высокую опорную пятку, можно повредить подножку.
Убедитесь, что применяете подходящую по высоте опорную пятку, в противном случае
снимите подножку.

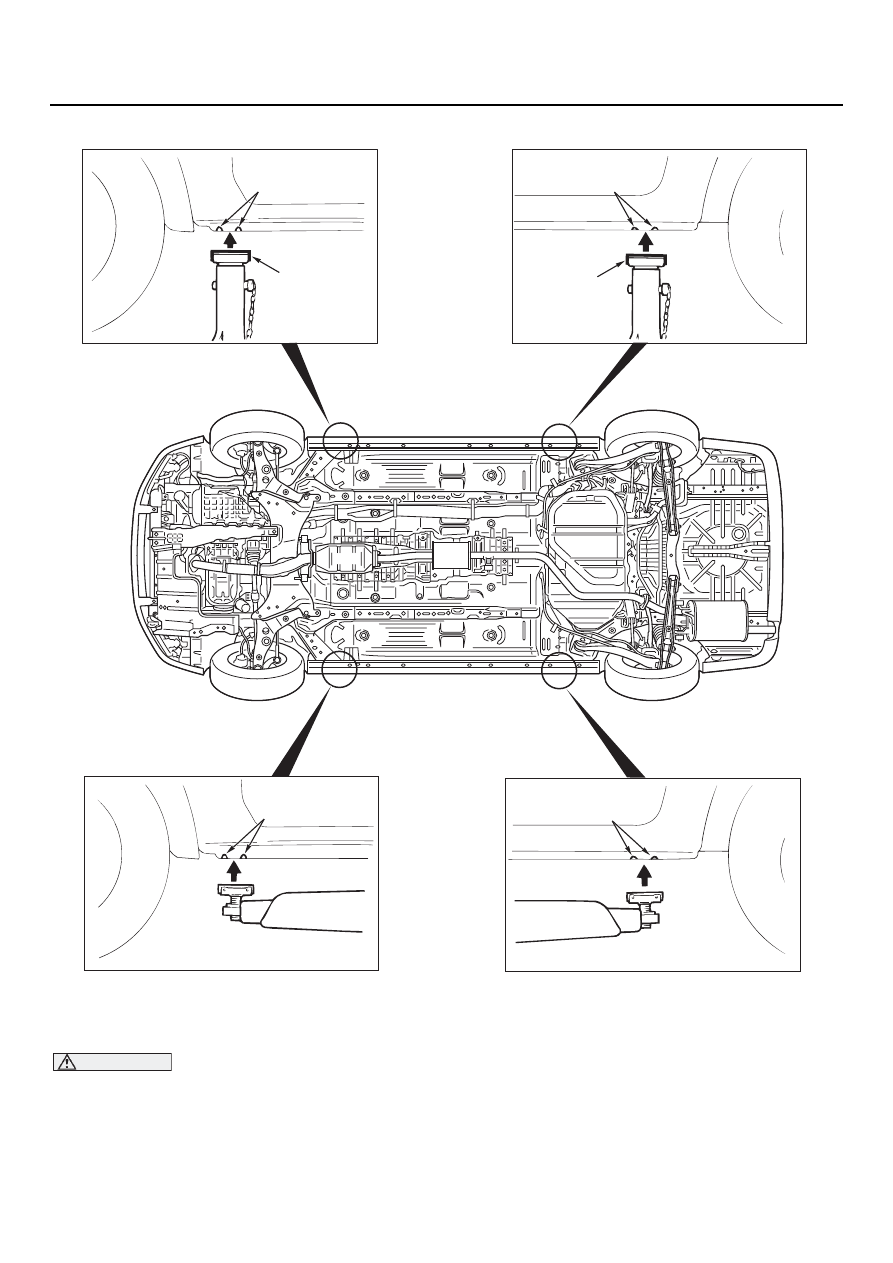

AC304994

МЕСТА УСТАНОВКИ ОПОРНЫХ ПЯТ ДОМКРАТА И ПОДЪЕМНИКА

ОБЩАЯ ИНФОРМАЦИЯ

00

-34

ПОДЪЕМНИК ПЛОЩАДОЧНОГО ТИПА

ВНИМАНИЕ

Во избежание повреждения накладки порога, установите деревянные бруски между
площадкой подъемника и порогом.

Приподнимите автомобиль на подъемнике и убедитесь в правильности установки брусков.

AC304995 AB

СТОЙКИ ПОД ОСИ

ОДНОСТОЕЧНЫЙ
ИЛИ ДВУХСТОЕЧНЫЙ
ПОДЪЕМНИК

Метки

Метки

Резиновая
пятка

Резиновая
пятка

Метки

Метки

СТАНДАРТНЫЕ МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

ОБЩАЯ ИНФОРМАЦИЯ

00

-35

СТАНДАРТНЫЕ МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ

СОЕДИНЕНИЙ

M1001001100566

Каждое значение момента затяжки,
приведенное в данной таблице, является
стандартным значением и должно соблюдаться
при указанных ниже условиях.

1. Болты, гайки и шайбы изготовлены из стали

и оцинкованы.

2. Резьбовая и привалочная поверхности

болтов и гаек сухие.

Данные значения не применимы, если:

1. используется шайба с фиксирующими

лапками.

2. Скрепляются пластиковые элементы.
3. Если болты ввинчиваются в пластиковые или

литые под давлением гайки.

4. Если используется саморез или

самоконтрящаяся гайка.

МОМЕНТЫ ЗАТЯЖКИ  СТАНДАРТНЫХ БОЛТОВ И ГАЕК

МОМЕНТЫ ЗАТЯЖКИ ФЛАНЦЕВЫХ БОЛТОВ
И ГАЕК

NOTE: .

Убедитесь, что используете только указанные болты и гайки, и их затяжка производится
рекомендуемым моментом.

Болты, промаркированные 4Т или 7Т  усиленные. Чем больше цифра в маркировке,
тем больше усилен болт.

Параметры резьбы

Момент, Н

м

Номинальный
диаметр болта, мм

Шаг, мм

Метка на головке
"4"

Метка на головке
"7"

Метка на головке
"8"

M5

0,8

2,5 ± 0,5

5,0± 1,0

6,0 ± 1,0

M6

1,0

5,0 ± 1,0

8,5 ± 1,5

10 ± 2

M8

1,25

11 ± 2

20 ± 4

24 ± 4

M10

1,25

23 ± 4

42 ± 8

53 ± 7

M12

1,25

42 ± 8

80 ± 10

93 ± 12

M14

1,5

70 ± 10

130 ± 20

150 ± 20

M16

1,5

105 ± 15

195 ± 25

230 ± 30

M18

1,5

150 ± 20

290 ± 40

335 ± 45

M20

1,5

210 ± 30

400 ± 60

465 ± 65

M22

1,5

290 ± 40

540 ± 80

630 ± 90

M24

1,5

375 ± 55

705 ± 105

820 ± 120

Параметры резьбы

Момент, Н

м

Номинальный
диаметр болта, мм

Шаг, мм

Метка на головке
"4"

Метка на головке
"7"

Метка на головке
"8"

M6

1,0

5,0 ± 1,

10 ± 2

12 ± 2

M8

1,25

13 ± 2

24 ± 4

28 ± 5

M10

1,25

26 ± 5

50 ± 5

58 ± 7

M10

1,5

25 ± 4

46 ± 8

55 ± 5

M12

1,25

47 ± 9

93 ± 12

105 ± 15

M12

1,75

43 ± 8

83 ± 12

98 ± 12
