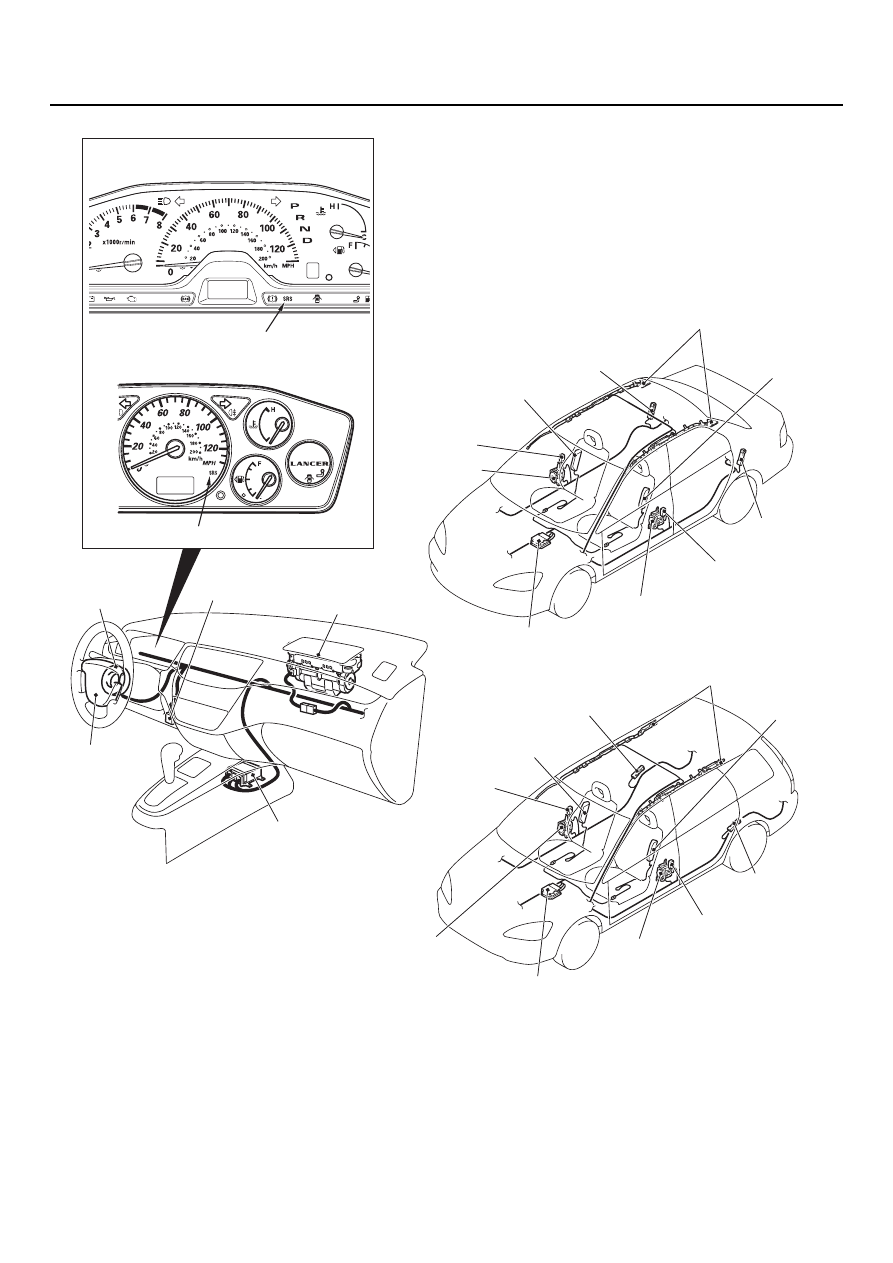

ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ПАССИВНОЙ БЕЗОПАСНОСТИ (SRS)

ОБЩАЯ ИНФОРМАЦИЯ

00

-28

AC304989

AC304382

AC304381

AC304412

AC304147

AC304030

AC304884

Модуль
надувной
подушки
водителя

Спиральная
пружина

Модуль надувной
подушки пассажира

Блок SRS!ECU

Ремень
безопасности
с преднатяжителем

AB

Индикатор системы SRS

Индикатор системы SRS

<1300, 1600 (Серия "Комфорт")>

<1600 (Серия "Спорт"), 2000>

Модуль боковой надувной подушки

Боковой датчик
замедления (передний)

Боковой датчик
замедления

Боковой датчик
замедления (передний)

Боковой датчик
замедления
(задний)

Ремень безопасности
с преднатяжителем

Модуль надувной
шторки безопасности

Боковой датчик
замедления (задний)

Блок SRS!ECU

<Седан>

<Универсал>

Боковой датчик
замедления

Боковой датчик
замедления (передний)

Боковой датчик
замедления (задний)

Модуль надувной
шторки безопасности

Блок SRS!ECU

Модуль боковой
надувной подушки

Боковой датчик
замедления
(передний)

Боковой датчик
замедления (задний)

Ремень безопасности
с преднатяжителем

Ремень безопасности
с преднатяжителем

Колодка
диагностики

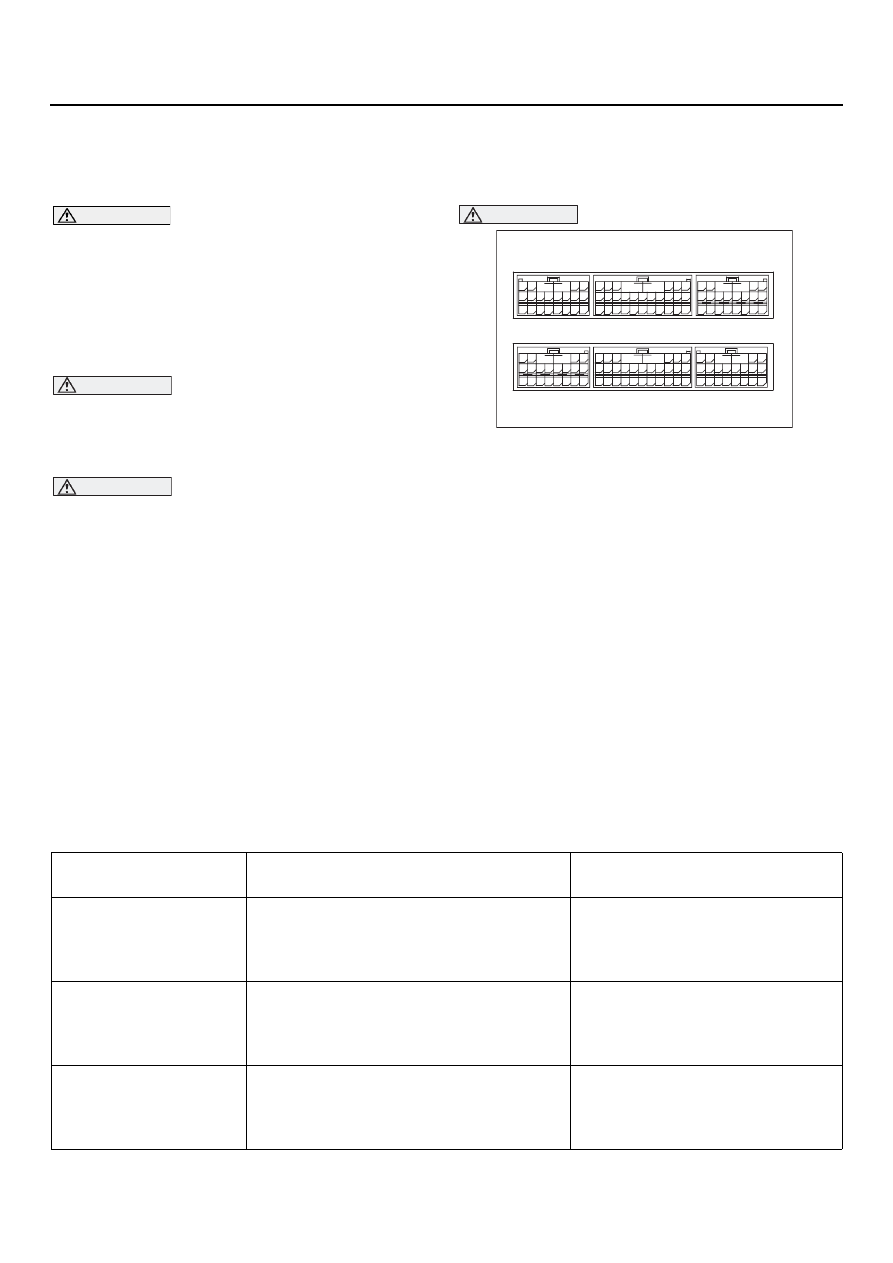

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБСЛУЖИВАНИИ СИСТЕМЫ SRS

ОБЩАЯ ИНФОРМАЦИЯ

00

-29

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБСЛУЖИВАНИИ

СИСТЕМЫ SRS

M1001006000058

ОПАСНО!

Во избежание травмирования себя или
других сотрудников при случайном
срабатывании подушки безопасности
во время обслуживания автомобиля,
прочтите и строго соблюдайте
описанные в данном руководстве
предостережения и методики работы.

ВНИМАНИЕ

Не применяйте приборы для проверки
электрооборудования, кроме указаных
на

CTP.52B-10

, для проверки компонентов

системы SRS или рядом с ними.

ВНИМАНИЕ

Никогда не пытайтесь отремонтировать
следующие элементы:

1. Электронный блок управления системой

SRS

2. Пружину часового типа
3. Модули подушек безопасности водителя

и переднего пассажира

4. Модули боковых подушек безопасности
5. Модули подушек безопасности типа

штора

6. Датчик бокового удара
7. Преднатяжитель ремня безопасности

NOTE: Если при диагностике данных элементов
выявлена неисправность какого либо компо
нента, его необходимо заменить согласно
методике индивидуального обслуживания,
начинающейся на

CTP.52B-227

 данного

руководства.

ВНИМАНИЕ

Не пытайтесь ремонтировать разъемы
жгутов проводов системы SRS.  При
обнаружении неисправности в проводке,
произведите ремонт или замену согласно
приведенной ниже таблице.

63

55

51

69

61

66

58

65

64

56 57

68

60

67

59

70

62

53

52

B

A

54

A

B

18

10

15

7

13

5

14

6

16

8

17

9

19

11

20

12

1 2

3 4

42

31

38

27

21

41

28

39

22

30

25

47

36

33

44

34

45

37

48

26

29

23

40

32

43

35

46

24

B

A

AC304991

63

55

51

69

61

66

58

65

64

56 57

68

60

67

59

70

62

53

52

B

A

54

A

B

18

10

15

7

13

5

14

6

16

8

17

9

19

11

20

12

1 2

3 4

42

31

38

27

21

41

28

39

22

30

25

47

36

33

44

34

45

37

48

26

29

23

40

32

43

35

46

24

B

A

Соединительная колодка блока SRS!ECU

AB

<Автомобили с левым рулем>

<Автомобили с правым рулем>

№ вывода SRSQECU

Расположение жгута проводов

Метод устранения
неисправности

5, 6

Жгут проводов панели приборов

→



Жгут проводов крыши

→

 Модуль

подушки безопасности типа штора
(левый)

Отремонтируйте или
замените каждый из жгутов
проводов.

7, 8 <Автомобили
с левосторонним
расположением
органов управления>

Жгут проводов панели приборов

→



Напольный жгут проводов (правый)

→

 Преднатяжитель ремня

безопасности (правый)

Отремонтируйте или
замените каждый из жгутов
проводов.

7, 8 <Автомобили
с правосторонним
расположением
органов управления>

Жгут проводов панели приборов

→



Напольный жгут проводов (левый)

→



Преднатяжитель ремня
безопасности (левый)

Отремонтируйте или
замените каждый из жгутов
проводов.

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБСЛУЖИВАНИИ СИСТЕМЫ SRS

ОБЩАЯ ИНФОРМАЦИЯ

00

-30

9, 10

Жгут проводов панели приборов

→



Модуль боковой подушки
безопасности (левый)

Отремонтируйте или
замените жгут проводов
панели приборов.

15, 16

Жгут проводов панели приборов

→



Напольный жгут проводов (левый)

→



Преднатяжитель ремня
безопасности (левый)

Отремонтируйте или
замените напольный жгут
проводов.

19, 20

Жгут проводов панели приборов

→



Напольный жгут проводов (левый)

→



Датчик бокового удара (задний)
(левый)

Отремонтируйте или
замените каждый из жгутов
проводов.

23

Жгут проводов панели приборов

→



Блок плавких предохранителей
(предохранитель No.3)

Отремонтируйте или
замените жгут проводов
панели приборов.

24

Жгут проводов панели приборов

→



Блок плавких предохранителей
(предохранитель No.2)

Отремонтируйте или
замените жгут проводов
панели приборов.

26

Жгут проводов панели приборов

→



Контрольная лампа системы SRS

Отремонтируйте или
замените жгут проводов
панели приборов.

27, 28

Жгут проводов панели приборов

→



Модуль подушки безопасности
(переднего пассажира)

Отремонтируйте или
замените жгут проводов
панели приборов.

36, 37

Жгут проводов панели приборов

→



Пружина часового типа

→

 Модуль

подушки безопасности (водителя)

Отремонтируйте или
замените жгут проводов
панели приборов. Замените
пружину часового типа.

40

Жгут проводов панели приборов

→



"Масса"

Отремонтируйте или
замените жгут проводов
панели приборов.

44

Жгут проводов панели приборов

→



Сервисный разъем

Отремонтируйте или
замените жгут проводов
панели приборов.

57, 58

Жгут проводов панели приборов

→



Модуль боковой подушки
безопасности (правый)

Отремонтируйте или
замените жгут проводов
панели приборов.

59, 60 <Автомобили
с левосторонним
расположением
органов управления>

Жгут проводов панели приборов

→



Напольный жгут проводов (левый)

→



Преднатяжитель ремня
безопасности (левый)

Отремонтируйте или
замените каждый из жгутов
проводов.

59, 60 <Автомобили
с правосторонним
расположением
органов управления>

Жгут проводов панели приборов

→



Напольный жгут проводов (правый)

→

 Преднатяжитель ремня

безопасности (правый)

Отремонтируйте или
замените каждый из жгутов
проводов.

№ вывода SRSQECU

Расположение жгута проводов

Метод устранения
неисправности

МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ ОБСЛУЖИВАНИИ СИСТЕМЫ SRS

ОБЩАЯ ИНФОРМАЦИЯ

00

-31

61, 62

Жгут проводов панели приборов

→



Жгут проводов крыши

→

 Модуль

подушки безопасности типа штора
(левый)

Отремонтируйте или
замените каждый из жгутов
проводов.

63, 64

Жгут проводов панели приборов

→



Напольный жгут проводов (правый)

→

 Датчик бокового удара

(передний) (правый)

Отремонтируйте или
замените напольный жгут
проводов.

67, 68

Жгут проводов панели приборов

→



Напольный жгут проводов (правый)

→

 Датчик бокового удара (задний)

(правый)

Отремонтируйте или
замените каждый из жгутов
проводов.

№ вывода SRSQECU

Расположение жгута проводов

Метод устранения
неисправности
