ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И СХЕМЫ УКЛАДКИ

ОБЩАЯ ИНФОРМАЦИЯ <ЭЛЕКТРООБОРУДОВАНИЕ>

00E

-5

МАРКИРОВКА НА РАЗЪЕМАХ
И ТОЧКАХ СОЕДИНЕНИЯ С "МАССОЙ"

M1001007900043

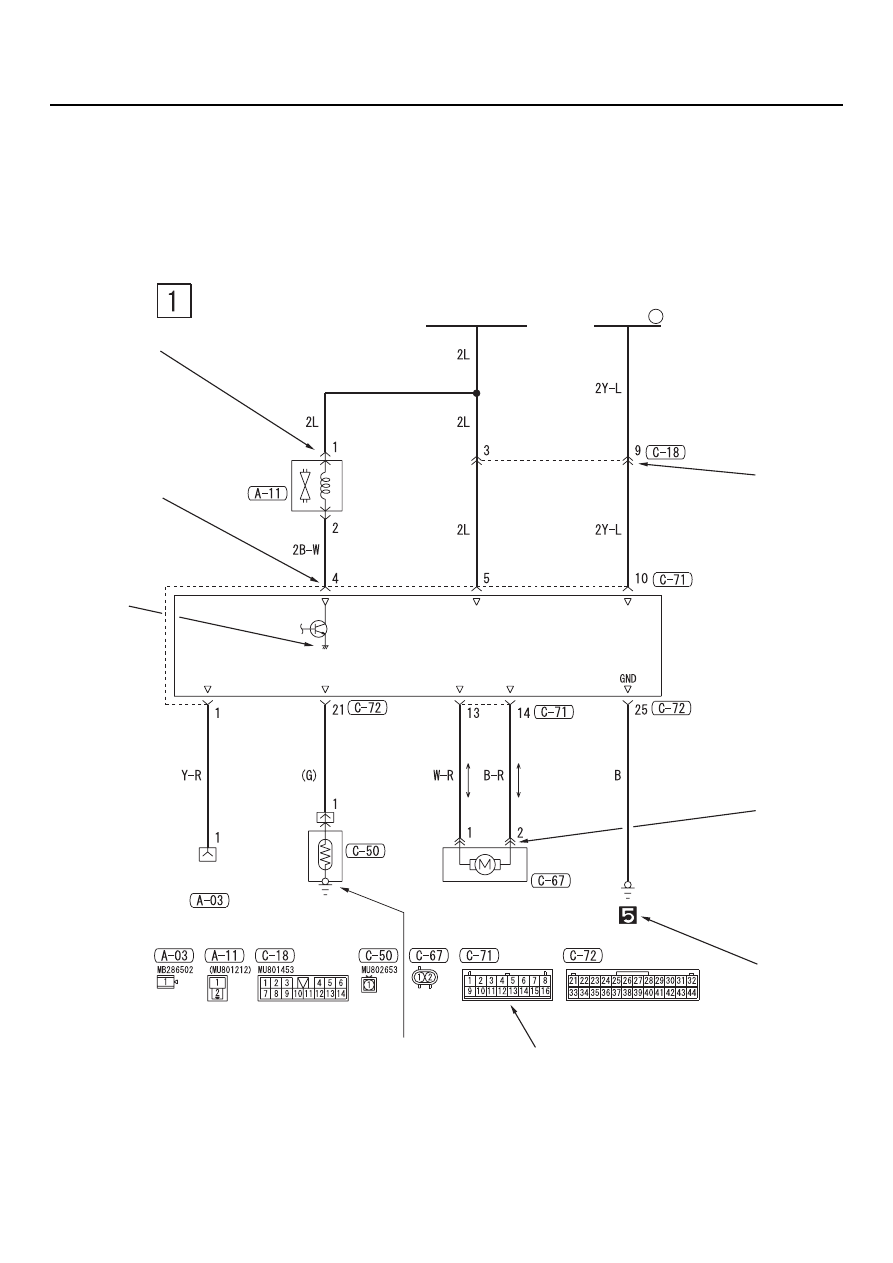

AC208460

ЗАМОК
ЗАЖИГАНИЯ (IG1)

ПЛАВКАЯ
ВСТАВКА

1

Электромагнитный

клапан

ECU

КОНТРОЛЬНЫЙ
РАЗЪЕМ

ДАТЧИК

ЭЛЕКТРО?
ДВИГАТЕЛЬ

AB

3

1

8

7

2

6

4

5

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И СХЕМЫ УКЛАДКИ

ОБЩАЯ ИНФОРМАЦИЯ <ЭЛЕКТРООБОРУДОВАНИЕ>

00E

-6

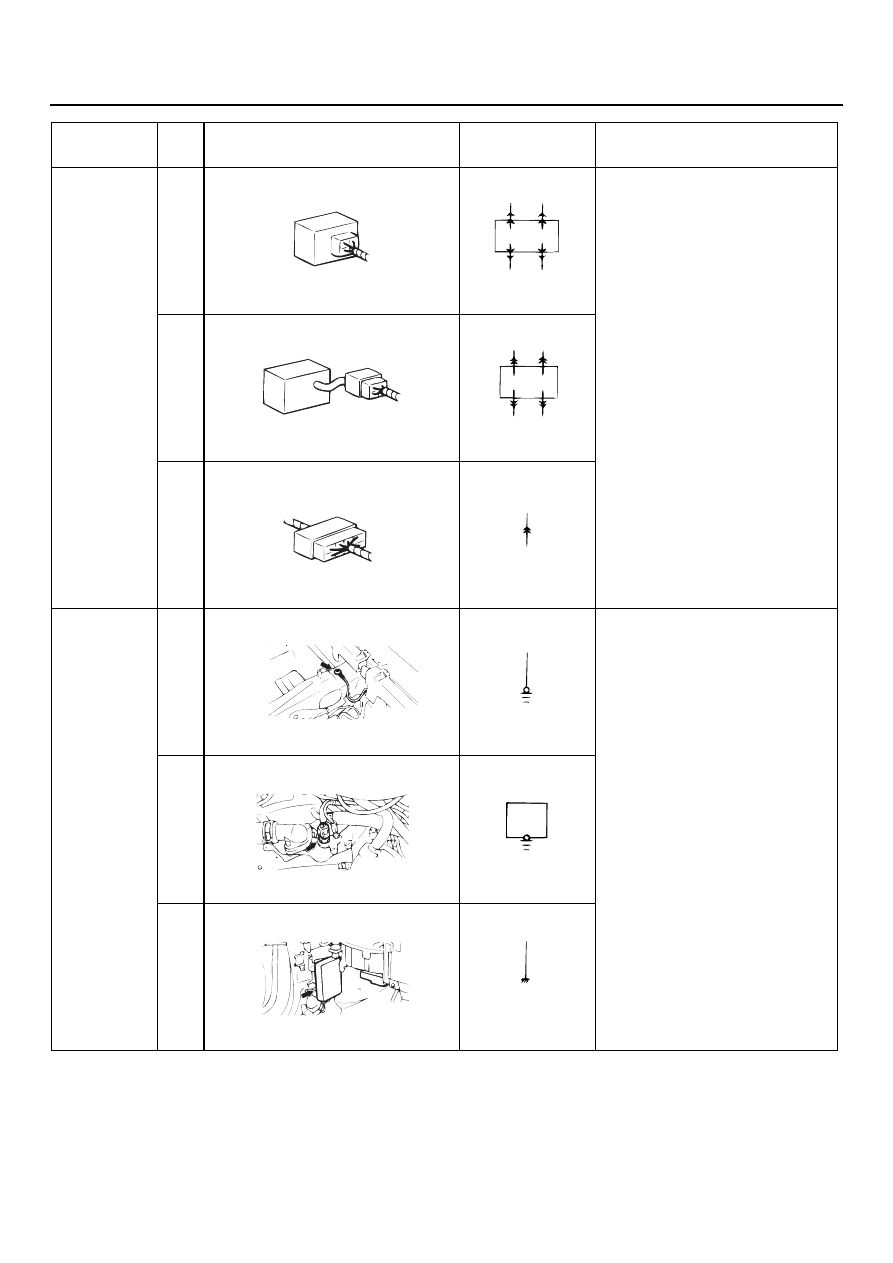

Пункт

№

Разъем / Точка соединения
с "массой"

Символ

Описание

Маркировка
разъемов
и выводов

1

На иллюстрации приведено
обозначение гнездовой и
штыревой частей разъемов.
Штыревая часть разъема
обозначается двумя
контурными линиями, а
гнездовая ? одной контурной
линией.

Маркировка
разъемов

2

На иллюстрации приведен
вид маркировки разъемов.
На разъеме устройства,
маркировка нанесена со
стороны разъема устройст?
ва. На промежуточном
разъеме маркировка
нанесена со стороны
штыревой части разъема.
На резервном разъеме или
разъеме контрольном для
проверки (устройства не
подсоединены), маркировка
указана со стороны разъема
жгутов проводов. На сервис?
ном разъеме содержание
маркировки зависит
от указанных выше условий.
Подробнее смотрите
в ?"MUT?II Руководство
пользователя".

ACX01251 AE

Контакт штыревого
типа

Разъем штыревого типа

ACX01252 AD

Контакт штыревого
типа

ACX01253 AI

Разъем штыревого
типа

ACX01254 AD

Контакт гнездового типа

Разъем гнездового типа

ACX01255 AD

Контакт
гнездового типа

ACX01256 AH

Разъем
гнездового типа

ACX01257 AD

Устройство

ACX01253

ACX01258 AD

Промежуточный разъем

ACX01816

Spare connector, check connector

AD

ACX01256

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И СХЕМЫ УКЛАДКИ

ОБЩАЯ ИНФОРМАЦИЯ <ЭЛЕКТРООБОРУДОВАНИЕ>

00E

-7

Маркировка
соединений
в разъемах

3

Подключение устройства к
жгуту проводов может
осуществляться непосред?
ственно через разъем,
расположенный в устройст?
ве, или через разъем
с вынесенной контактной
группой (расположенной
со стороны устройства).
На иллюстрации приведено
обозначение двух типов этих
разъемов.

4

5

Маркировка
точек
соединения
с "массой".

6

На иллюстрации приведена
маркировка в зависимости
от типа "массы".
Различается три типа:
"масса" кузова, "масса"
устройства, "масса" блока
управления.

7

8

Пункт

№

Разъем / Точка соединения
с "массой"

Символ

Описание

ACX01260 AD

Разъем непосредственного
подсоединения

ACX01261

ACX01262 AD

Разъем с вынесенной
контактной группой

ACX01263

ACX01264 AD

Промежуточный разъем

ACX01265

AC208448 AB

"Масса" кузова

ACX01274

AC208449 AB

"Масса" устройства

ACX01276

AC208450 AB

"Масса" электронного
блока управления

ACX01278

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И СХЕМЫ УКЛАДКИ

ОБЩАЯ ИНФОРМАЦИЯ <ЭЛЕКТРООБОРУДОВАНИЕ>

00E

-8

КОДЫ ЦВЕТОВ ПРОВОДОВ

M1001008000054

Провода обозначаются указанными ниже кодам
цветов.

Если провод двухцветный, то первый из двух
символов маркировки обозначает основной
цвет (цвет оплетки), а второй обозначает цвет
маркировки.

NOTE:
*: Отсутствие кода означает, что это провод

сечением 0,5 мм

2

(0,0008 дюйма

2

). Код

в круглых скобках означает, что это провод

сечением 0,3 мм

2

(0,0005 дюйма

2

).

СПИСОК АББРЕВИАТУР

M1001008100103

Ниже приведен список аббревиатур, используемых в схемах укладки жгутов проводов
и электрических схемах.

1. Наименования систем

Код

Цвет провода Код

Цвет провода

Код

Цвет провода Код

Цвет провода

B

Черный

L

Синий

R

Красный

Y

Желтый

BR

Коричневый

LG

Светло?зеленый SB

Голубой

?

?

G

Зеленый

O

Оранжевый

V

Фиолетовый

?

?

GR

Серый

P

Розовый

W

Белый

?

?

ACX01279 AE

<F>

1,25

G

B

1

2

3

4

Пример:

№

Значение

1

<F>:  Гибкая  проводка

<T>: Скрученная проводка

2

Сечение провода (мм

2

)*

3

Основной цвет (цвет оплетки
провода)

4

Цвет маркировки провода

Аббревиатура Значение

Аббревиатура Значение

A/C

Кондиционер воздуха

INVECS?II

Интеллектуальная
и инновационная система
управления автомобиля второго
поколения

A/T

Автоматическая коробка
передач

M/T

Механическая коробка передач

ABS

Антиблокировочная система
тормозов

MPI

Система распределенного
впрыска

DOHC

Двигатель с двумя верхними
распределительными валами

SRS

Дополнительная система
пассивной безопасности
