Mitsubishi Lancer / Lancer Wagon. Руководство - часть 22

55

-47

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

МЕТОДИКА ПРОВЕРКИ 7: Обогреватель заднего стекла не работает

ЗАМОК
ЗАЖИГАНИЯ (IG2)

ПЛАВКАЯ ВСТАВКА

РЕЛЕ
ОБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА

ЭБУ кондиционером
или блок управления
отопителем

1

: СЕДАН <Автомобили с левым рулем>
:УНИВЕРСАЛ <Автомобили с левым рулем>
: СЕДАН <Автомобили с правым рулем>
: УНИВЕРСАЛ <Автомобили с правым рулем>

Цветовая кодировка проводов
B : Черный     LG : БледноQзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

<Автомобили
с правым рулем>

<Автомобили
с левым рулем>

<RHD>

<LHD>

<RHD>
<LHD>

<RHD>

<LHD>

ПРИМЕЧАНИЕ:

ОБОГРЕВАТЕЛЬ
ЗАДНЕГО СТЕКЛА

ОБОГРЕВАТЕЛЬ
ЗАДНЕГО СТЕКЛА

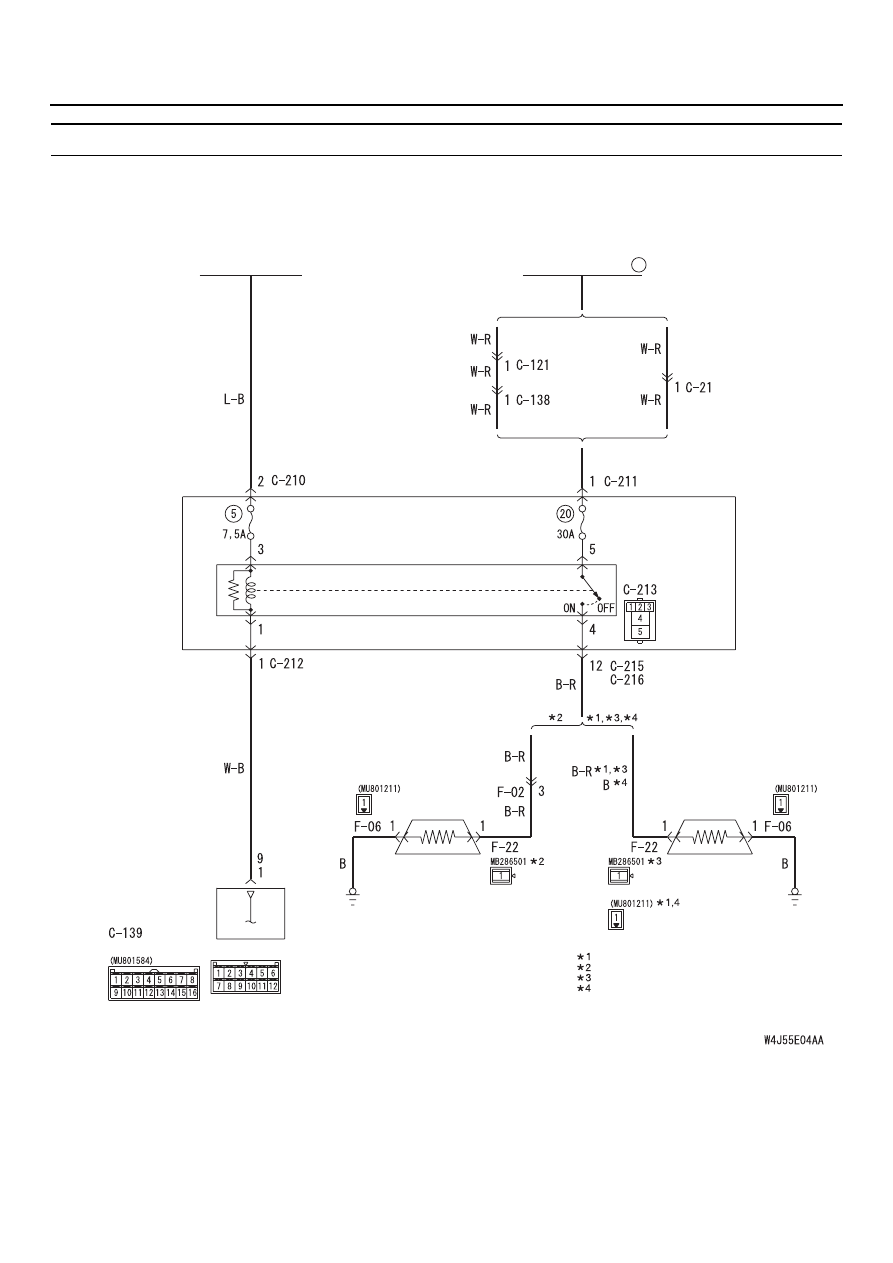

Цепь обогревателя заднего стекла

МОНТАЖНЫЙ БЛОК

55

-48

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если при включенном обогревателе заднего
стекла он не работает, может быть неисправной
система реле обогревателя заднего стекла.

РЕКОМЕНДАЦИИ ПРИ ПОИСКЕ
НЕИСПРАВНОСТЕЙ

•

Неисправность реле обогревателя заднего
стекла.

•

Неисправность реле обогревателя заднего
стекла.

•

Повреждение жгута проводов или разъема.

•

Неисправность панели ручного управления
кондиционером (электронный блок
управления кондиционером) или блока
управления отопителем.

ДИАГНОСТИРОВАНИЕ

ЭТАП 1. Проверка работы кондиционера
и электродвигателя управления приводом
воздушной заслонки.

B: Нормально ли работает кондиционер

и электродвигатель управления приводом
воздушной заслонки?
ДА :

Перейдите к этапу 2.

НЕТ <Автомобили с левым расположением

органов управления> :

Обратитесь

с Методике проверки 9 "Неисправность
системы электропитания электронного
блока управления кондиционером
<Автомобили с левым расположением
органов управления>",

CTP.55-61

.

НЕТ <Автомобили с правым расположением

органов управления> :

Обратитесь с

Методике проверки 10 "Неисправность
системы электропитания электронного
блока управления кондиционером
<Автомобили с правым расположением
органов управления>",

CTP.55-64

.

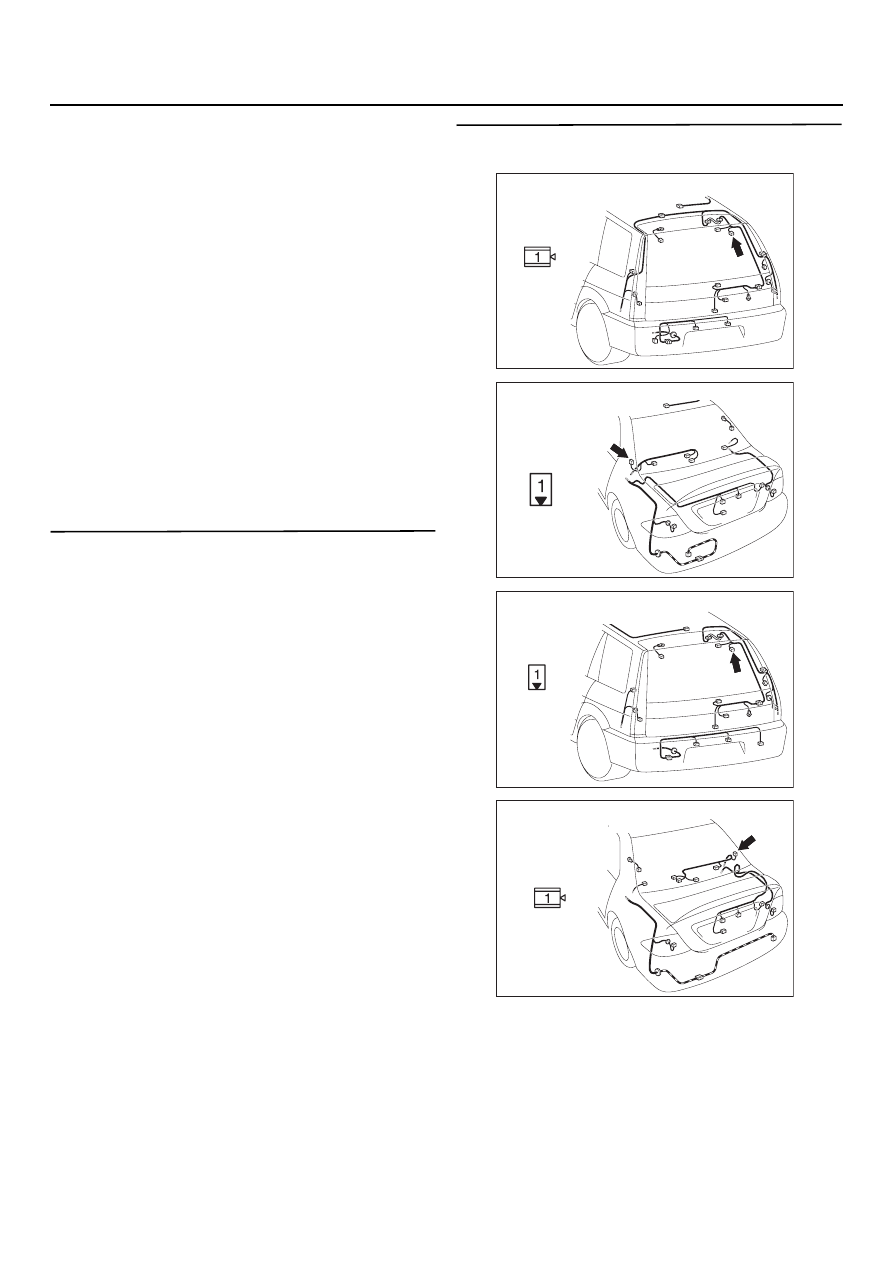

ЭТАП 2. Проверка разъема: Разъем FQ22
обогревателя заднего стекла

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 3.

НЕТ :

Отремонтируйте разъем.

AC303954

Разъем: FQ22 <Автомобиль с кузовом
"Универсал" и с левым рулем>

AI

Вид со стороны
жгута проводов

AC303943

Вид со стороны
жгута проводов

AD

Разъем: FQ22 <Автомобиль с кузовом
"Седан" и с левым рулем>

AC303956

Вид со стороны
жгута проводов

AH

Разъем: FQ22 <Автомобиль с кузовом
"Универсал" и с левым рулем>

AC303945

Вид со стороны
жгута проводов

AE

Разъем: FQ22 <Автомобиль с кузовом
"Седан" и с правым рулем>

55

-49

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

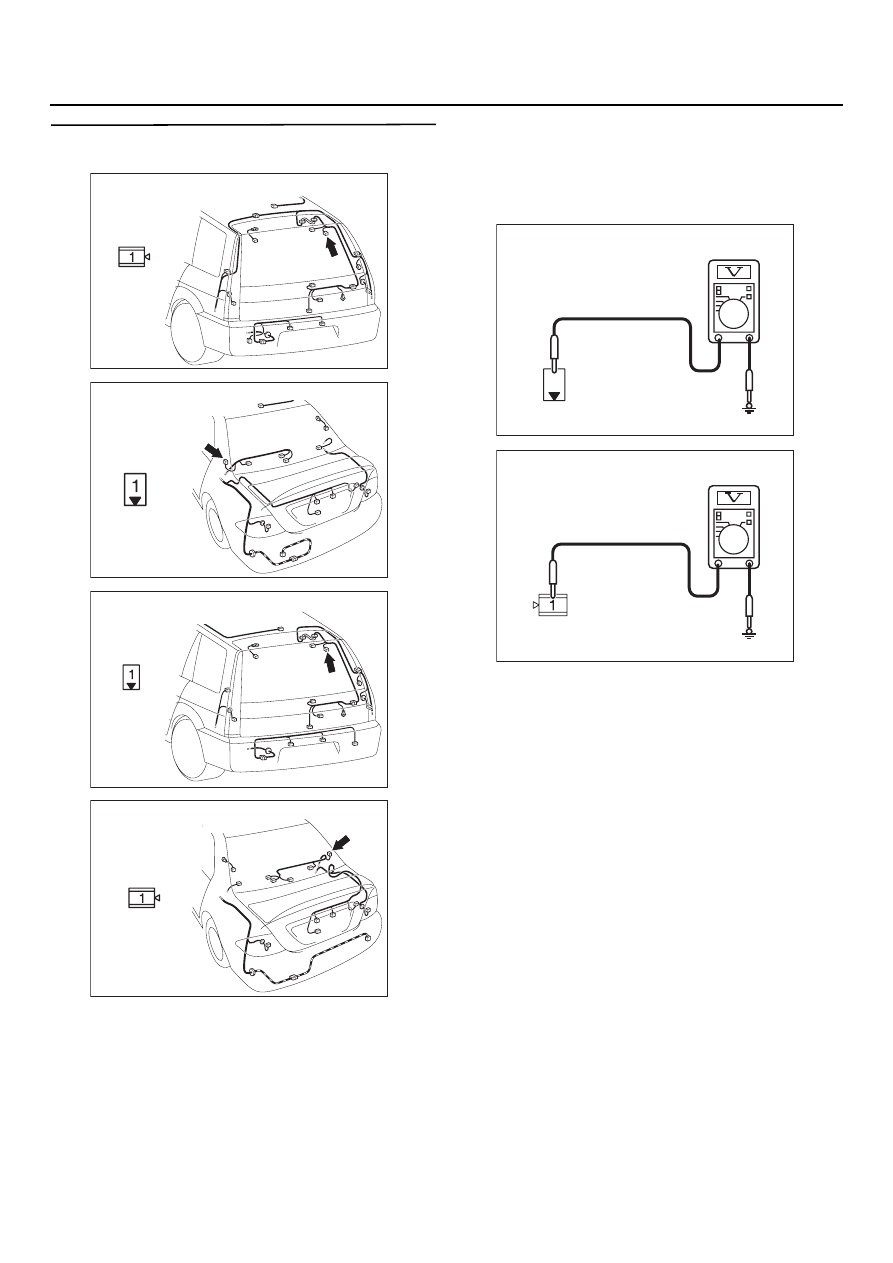

ЭТАП 3. Измерение напряжения на разъеме
FQ22 обогревателя заднего стекла

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Установите замок зажигания в положение

"ON" (ЗАЖИГАНИЕ ВКЛЮЧЕНО).

(3) Установите переключатель обогревателя

заднего стекла в положение "ON"
(ВКЛЮЧЕН).

(4) Измерьте напряжение на клемме 1

и на "массе".

OK: Напряжение бортсети

B: В норме ли результаты проверки?

ДА :

 Перейдите к этапу 14.

НЕТ :

 Перейдите к этапу 4.

AC303954

Разъем: FQ22 <Автомобиль с кузовом
"Универсал" и с левым рулем>

AI

Вид со стороны
жгута проводов

AC303943

Вид со стороны
жгута проводов

AD

Разъем: FQ22 <Автомобиль с кузовом
"Седан" и с левым рулем>

AC303956

Вид со стороны
жгута проводов

AH

Разъем: FQ22 <Автомобиль с кузовом
"Универсал" и с левым рулем>

AC303945

Вид со стороны
жгута проводов

AE

Разъем: FQ22 <Автомобиль с кузовом
"Седан" и с правым рулем>

AC400965 AJ

Разъем FQ22
(Вид со стороны жгута проводов)

1

Автомобиль с кузовом "Седан" <с левым рулем>
и автомобиль с кузовом "Универсал"
<с правым рулем>

AC400965 AI

Разъем FQ22
(Вид со стороны жгута проводов)

Автомобиль с кузовом "Седан" <с правым рулем>
и автомобиль с кузовом "Универсал"
<с левым рулем>

55

-50

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

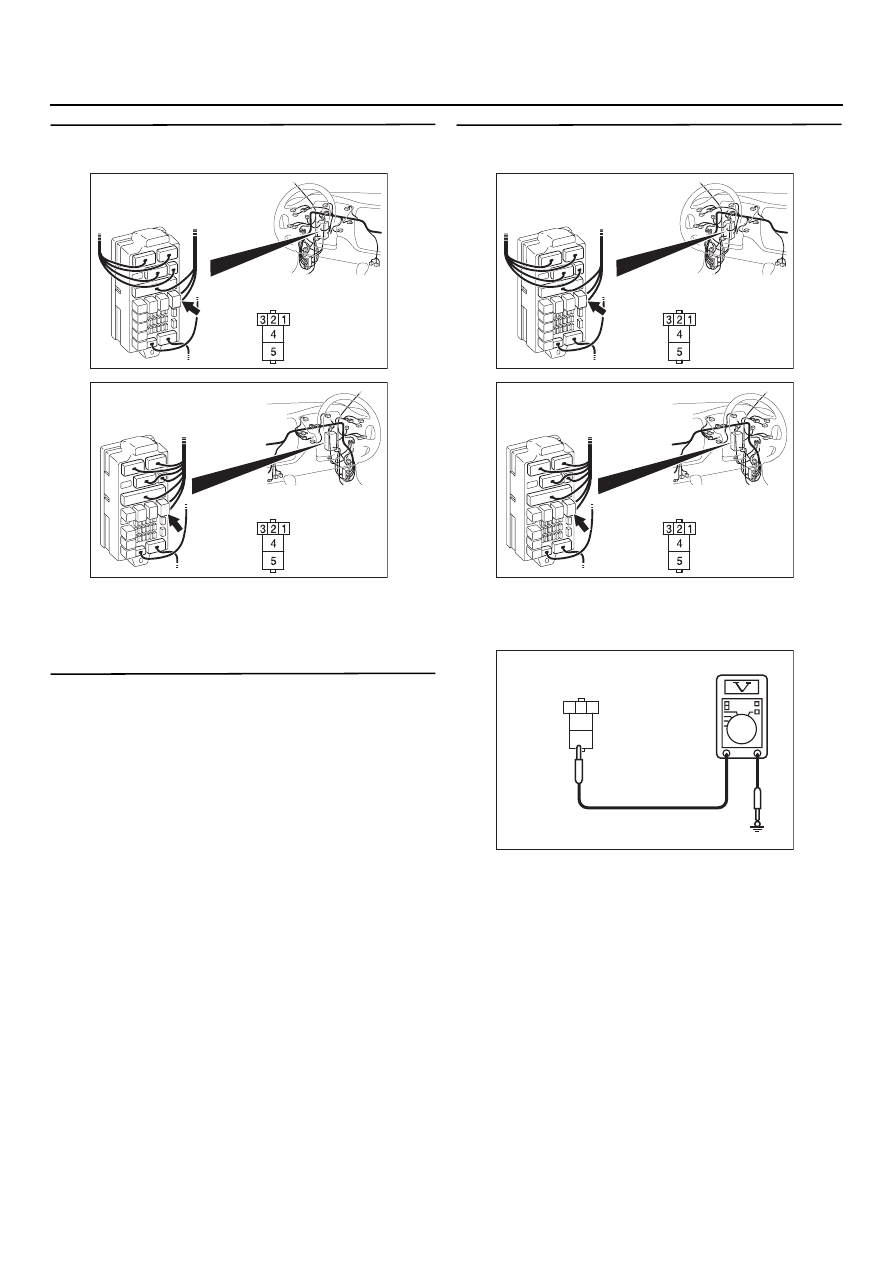

ЭТАП 4. Проверка разъема: Разъем CQ213
реле обогревателя заднего стекла

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 5.

НЕТ :

Отремонтируйте разъем.

ЭТАП 5. Проверка состояния реле
обогревателя заднего стекла
См.

P.54AQ96

.

B: В нормальном ли состоянии электропроводQ

ность реле обогревателя заднего стекла?
ДА :

Перейдите к этапу 6.

НЕТ :

Замените реле обогревателя заднего

стекла.

ЭТАП 6. Измерение напряжения на разъеме
CQ213 реле обогревателя заднего стекла

(1) Снимите реле, измерения проводите

со стороны соединения реле с монтажным
блоком.

(2) Измерьте напряжение на клемме 5

и на "массе".

OK: Напряжение бортсети

B: В норме ли результаты проверки?

ДА :

 Перейдите к этапу 9.

НЕТ <Автомобили с левым расположением

органов управления> :

Перейдите к этапу 7.

НЕТ <Автомобили с правым расположением

органов управления> :

Перейдите к этапу 8.

AC303808

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: CQ213

AK

<Автомобили с левым рулем>

AC303822

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: CQ213

AL

<Автомобили с правым рулем>

AC303808

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: CQ213

AK

<Автомобили с левым рулем>

AC303822

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: CQ213

AL

<Автомобили с правым рулем>

AC301541EN

Разъем: СQ213
(Вид со стороны монтажного блока)

3

4

5

1

2
