Mitsubishi Lancer / Lancer Wagon. Руководство - часть 23

55

-53

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

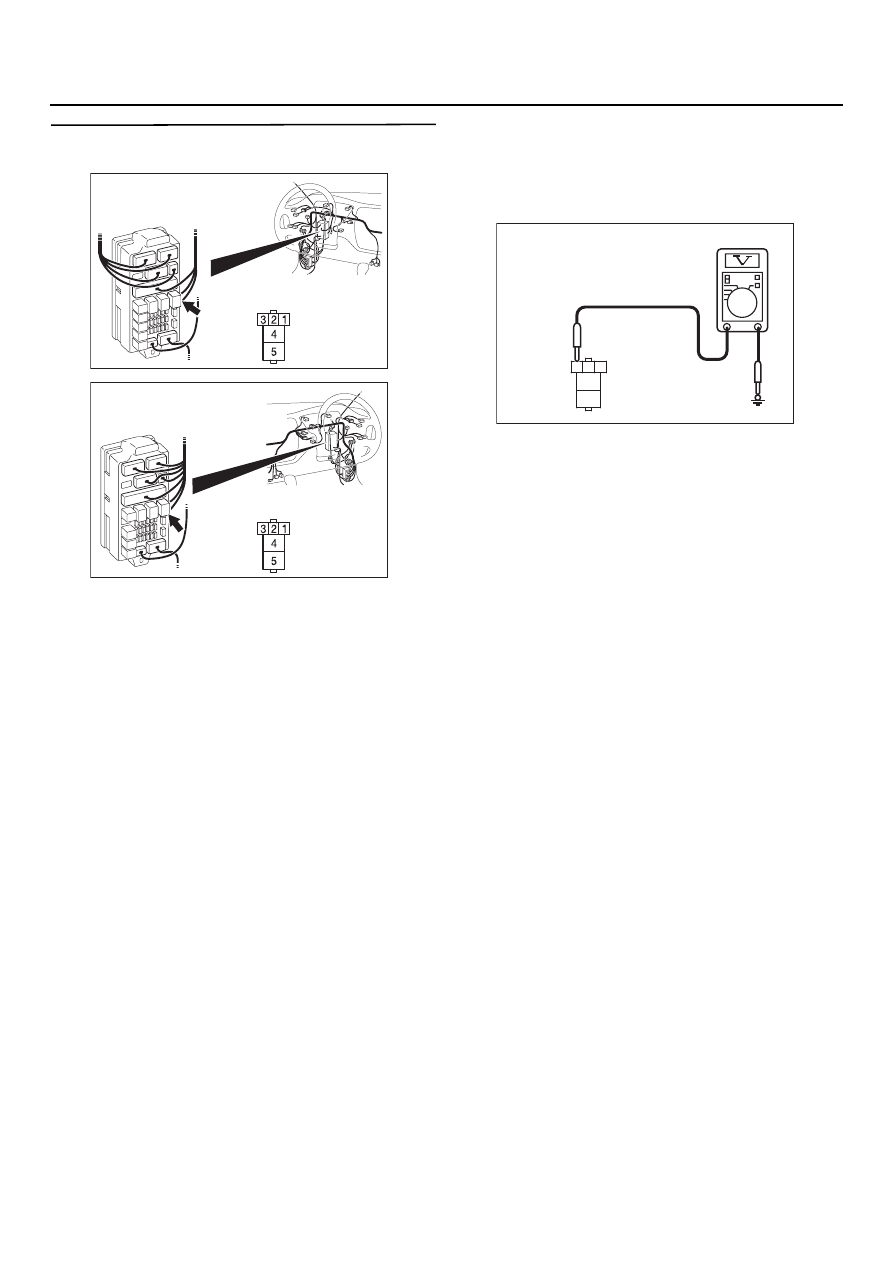

ЭТАП 9. Измерение напряжения на разъеме
CQ213 реле обогревателя заднего стекла

(1) Снимите реле, измерения проводите со

стороны соединения реле с монтажным
блоком.

(2) Установите замок зажигания в положение

"ON" (ЗАЖИГАНИЕ ВКЛЮЧЕНО).

(3) Измерьте напряжение на клемме 3

и на "массе".

OK: Напряжение бортсети

B: В норме ли результаты проверки?

ДА :

 Перейдите к этапу 11.

НЕТ :

 Перейдите к этапу 10.

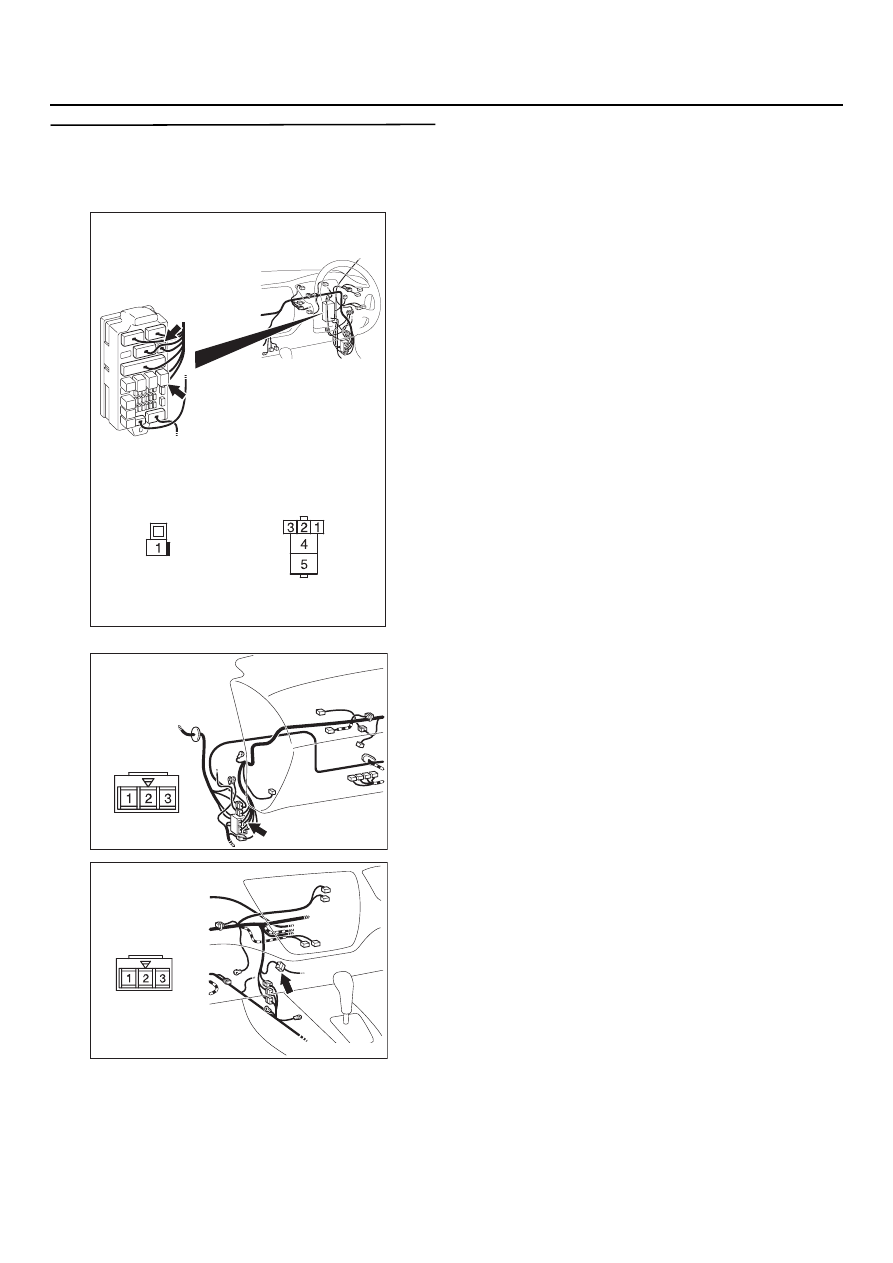

AC303808

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: CQ213

AK

<Автомобили с левым рулем>

AC303822

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъем: CQ213

AL

<Автомобили с правым рулем>

AC301541 EO

Разъем: СQ213
(Вид со стороны монтажного блока)

3

4

5

1

2

55

-54

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ЭТАП 10. Проверка состояния жгута
проводов между разъемом СQ213
(клемма № 3) реле обогревателя заднего
стекла и замком зажигания (IG2)

NOTE: Перед проверкой жгута проводов,
проверьте разъем C

•

Проверьте линию питания реле
обогревателя заднего стекла на наличие
разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь периодиQ
чески повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP.00-6

).

НЕТ :

Отремонтируйте жгут проводов.

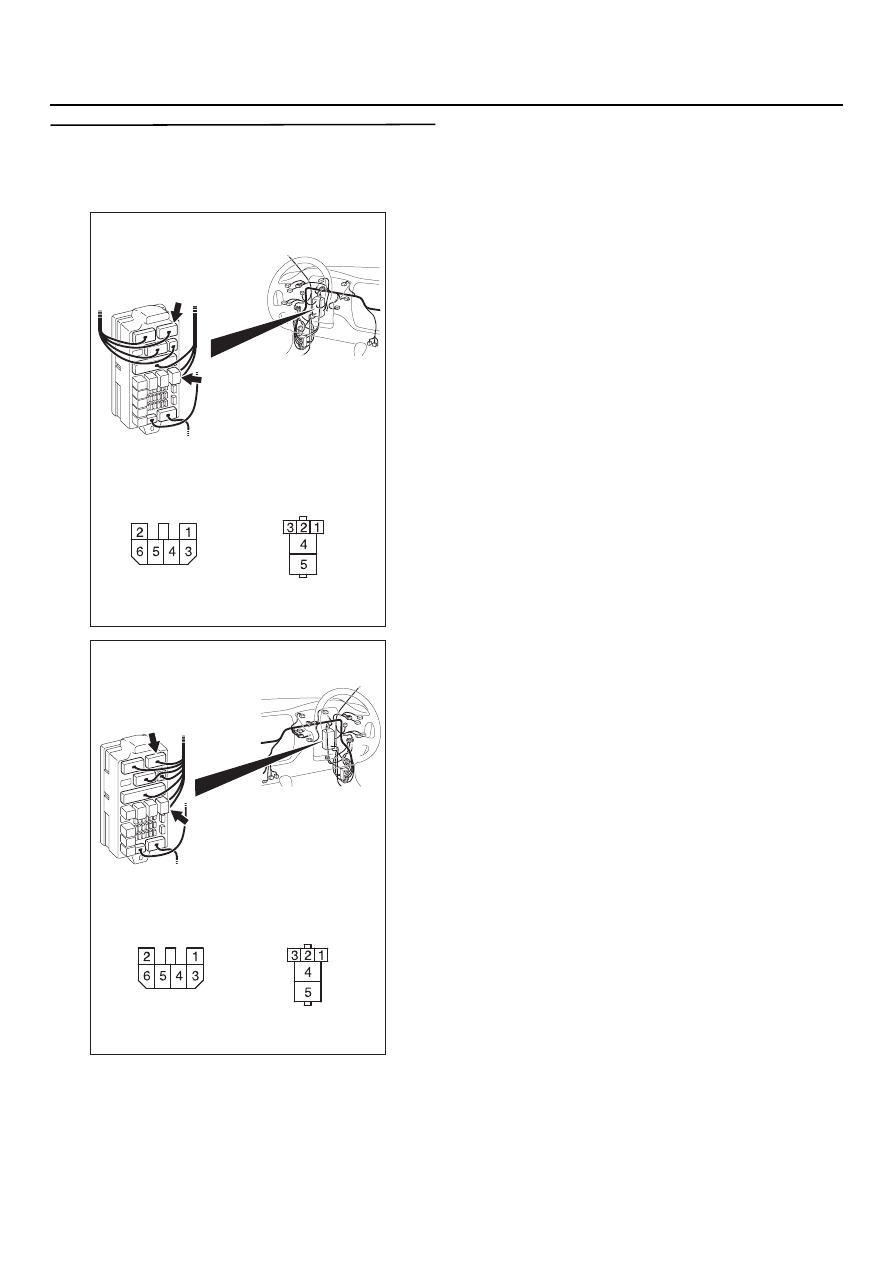

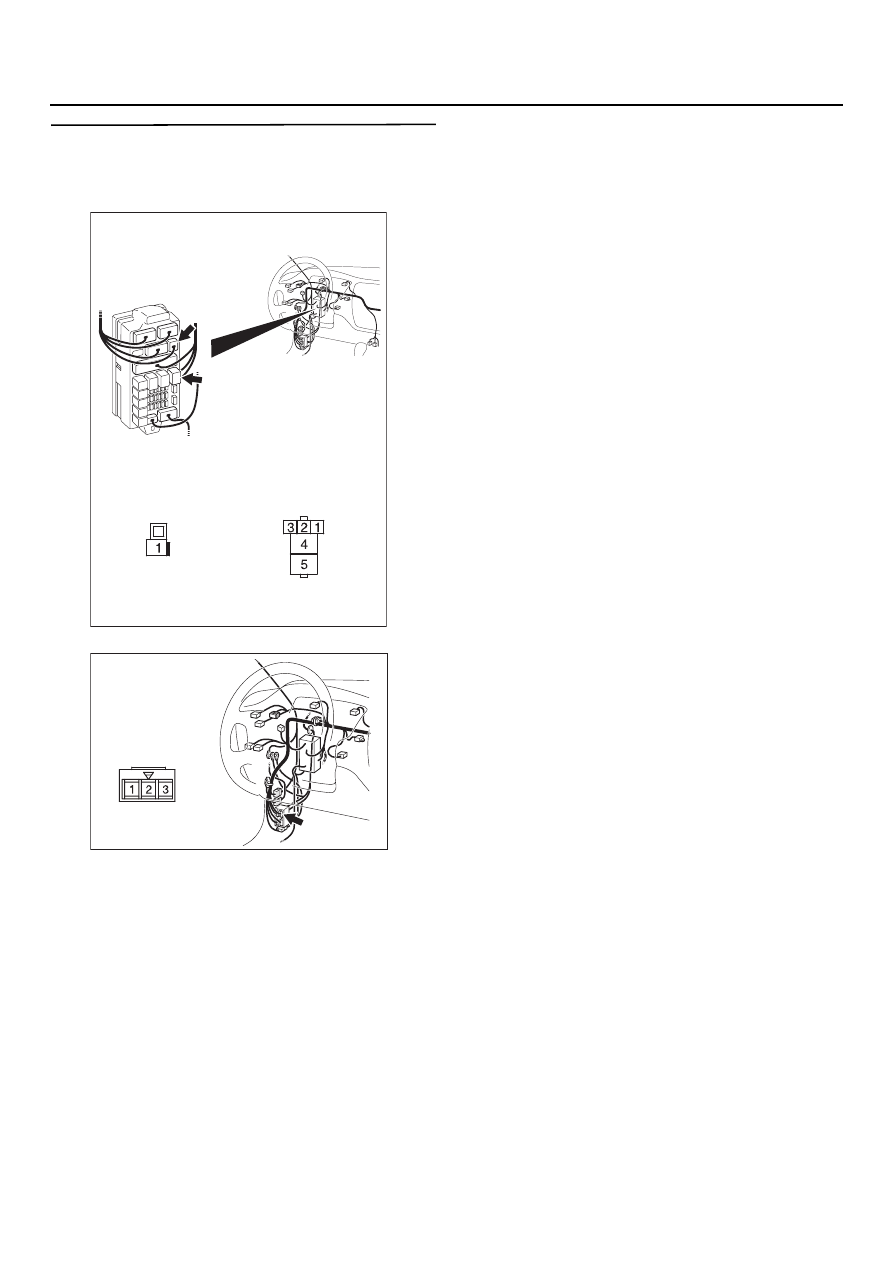

AC303809

Разъемы: CQ210, CQ213

AK

CQ213

CQ210

Монтажный блок (вид спереди)

<Автомобили с левым рулем>

CQ210

Вид со стороны
жгута проводов

Вид со стороны
монтажного блока

CQ213

AC303823

Вид со стороны
монтажного блока

Монтажный блок (вид спереди)

Разъемы: CQ210, CQ213

CQ210

CQ213

Вид со стороны
жгута проводов

CQ213

CQ210

AI

<Автомобили с правым рулем>
