Mitsubishi Lancer / Lancer Wagon. Руководство - часть 21

55

-43

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

МЕТОДИКА ПРОВЕРКИ 6: Расход воздуха не меняется

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если, при включенном отопителе количество
подаваемого воздуха не может быть изменено,
то неисправным может быть переключатель
отопителя.

РЕКОМЕНДАЦИИ ПРИ ПОИСКЕ
НЕИСПРАВНОСТЕЙ

•

Неисправность резистора.

•

Повреждение жгута проводов или разъема.

•

Неисправность переключателя отопителя.

РЕЛЕ ВЕНТИЛЯТОРА ОТОПИТЕЛЯ

ПЕРЕКЛЮЧАТЕЛЬ
ВЕНТИЛЯТОРА ОТОПИТЕЛЯ

СОПРОТИВЛЕНИЕ

Электродвигатель

вентилятора

отопителя

Цветовая кодировка проводов
B : Черный     LG : БледноQзеленый     G : Зеленый
L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый
R : Красный     P : Розовый     V : Фиолетовый



<Автомобили
с правым рулем>

<Автомобили
с левым рулем>

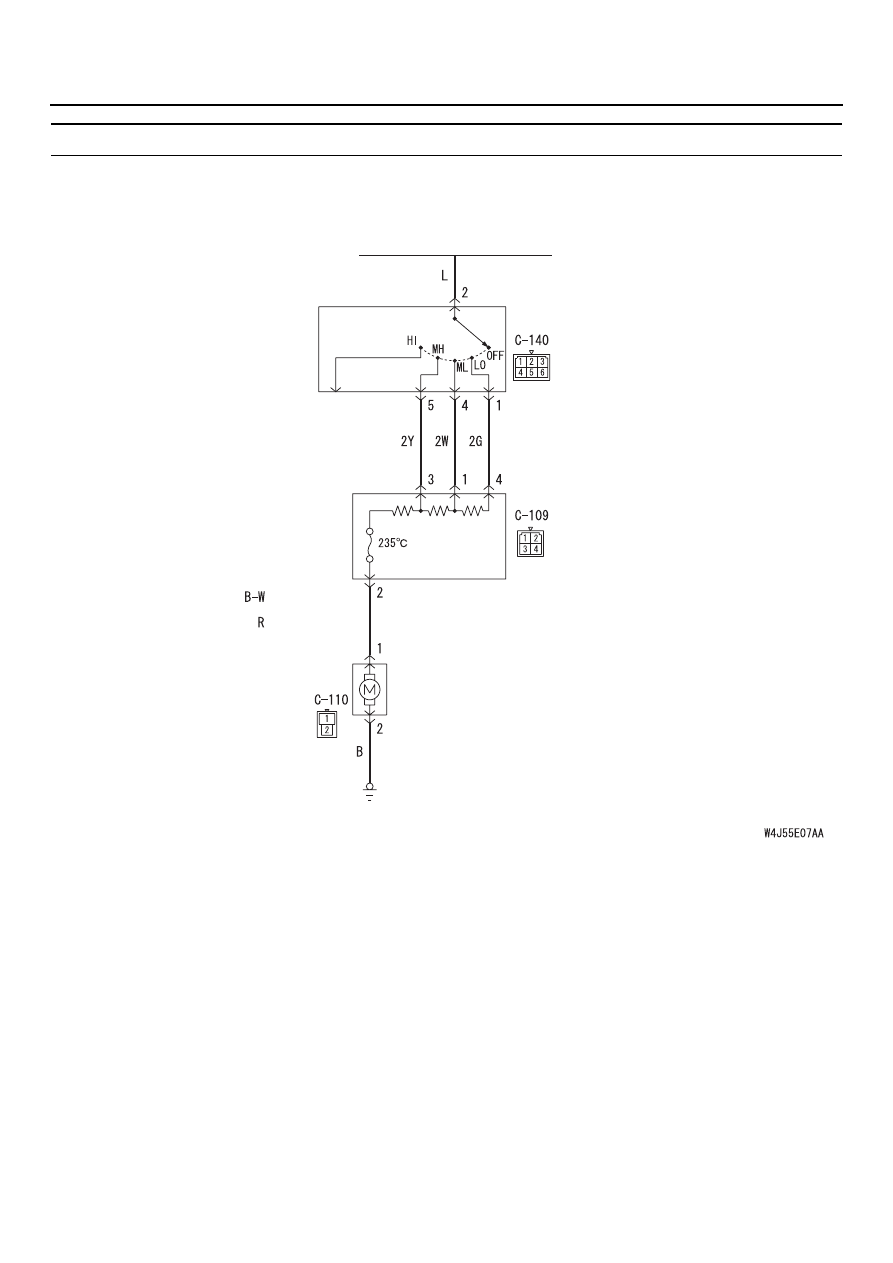

Цепь переключателя вентилятора отопителя и сопротивления

55

-44

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ДИАГНОСТИРОВАНИЕ

ЭТАП 1. Проверка работы электродвигателя
отопителя, если переключатель отопителя
находится в положении "4 (HI)"
(1) Установите замок зажигания в положение

"ON" (ЗАЖИГАНИЕ ВКЛЮЧЕНО).

(2) Установите переключатель вентилятора

отопителя в положение "4 (HI) ".

B: Проверьте, работает ли электродвигатель

отопителя, если переключатель отопителя
находится в положении "4 (HI)"?
ДА :

Перейдите к этапу 2.

НЕТ :

Обратитесь к Методике проверки 5

"Вентилятор и электродвигатель
отопителя не вращается",

CTP.55-32

.

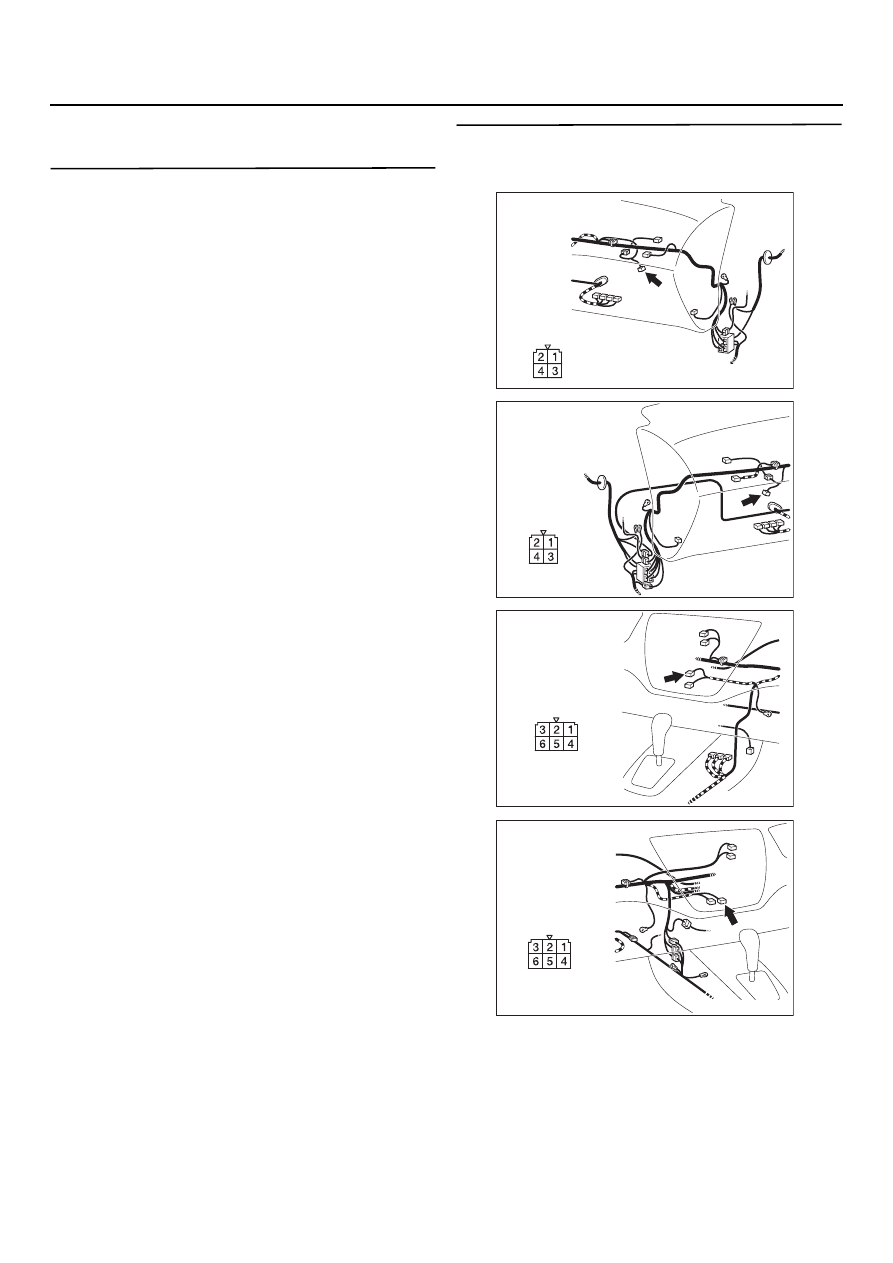

ЭТАП 2. Проверка разъема: Разъем СQ140
переключателя отопителя и разъем СQ109
сопротивления

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 3.

НЕТ :

Отремонтируйте разъем.

AC303804

Разъем: CQ109
<Автомобили с левым рулем>

AE

Вид со стороны
жгута проводов

AC303816

Разъем: CQ109

AJ

<Автомобили
с правым рулем>

Вид со стороны
жгута проводов

AC303802

Разъем: CQ140
<Автомобили
с левым рулем>

AF

Вид со стороны
жгута проводов

AC303818

Разъем: CQ140
<Автомобили
с правым рулем>

AK

Вид со стороны
жгута проводов

55

-45

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

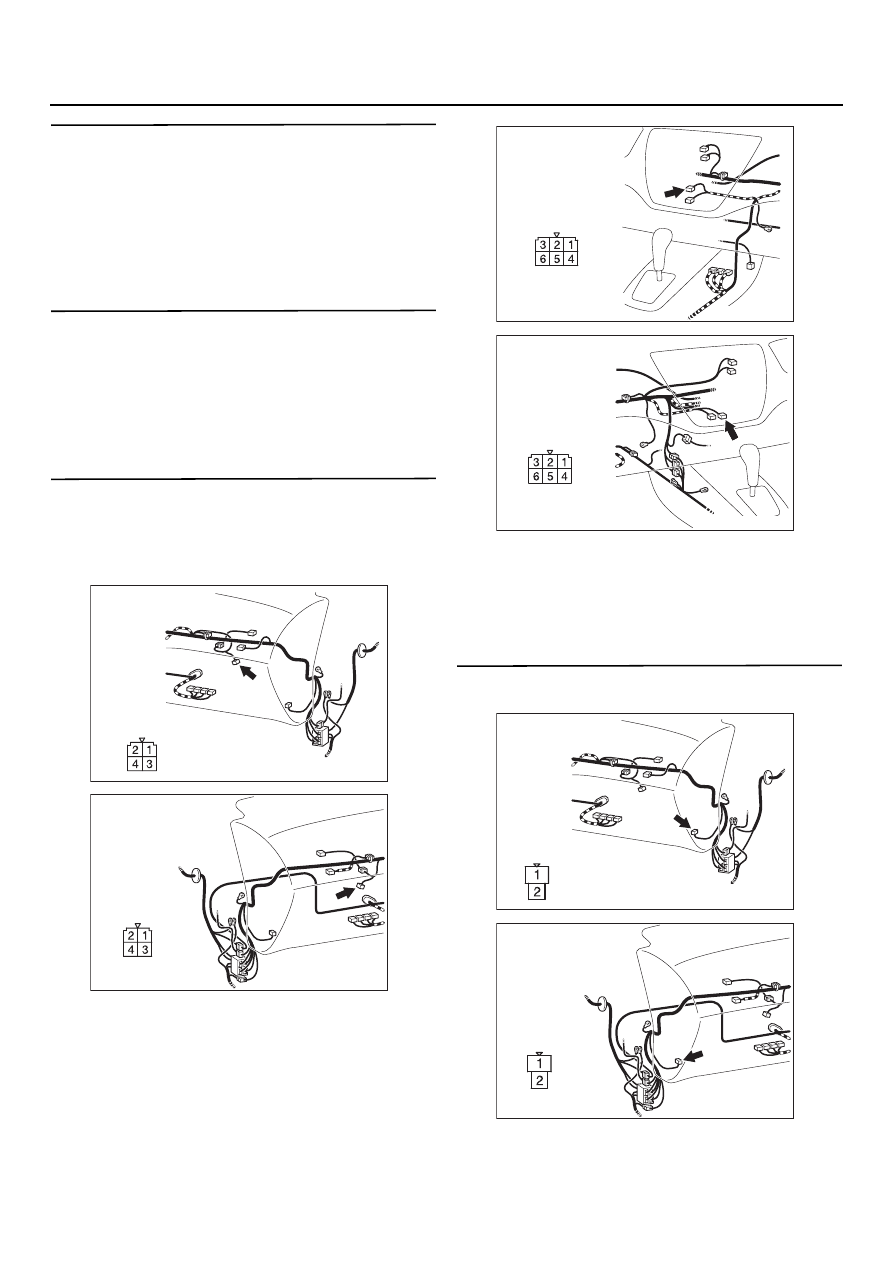

ЭТАП 3. Проверка состояния переключателя
отопителя
См.

CTP.55-93

.

B: В нормальном ли состоянии

электропроводность переключателя
отопителя?
ДА :

Перейдите к этапу 4.

НЕТ :

Замените переключатель отопителя.

ЭТАП 4. Проверка величины сопротивления
резистора отопителя
См.

CTP.55-101

.

B: Соответствует ли измеренное значение

номинальному сопротивлению?
ДА :

Перейдите к этапу 5.

НЕТ :

Замените сопротивление отопителя.

ЭТАП 5. Проверка состояния жгута проводов
между разъемом СQ140 (клеммы 1, 4 и 5)
переключателя отопителя и разъемом
СQ109 (клеммы 4, 1 и 3) сопротивления
отопителя

•

Проверьте выходную линию переключателя
отопителя на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 6.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 6. Проверка разъема: Разъем СQ110
электродвигателя отопителя

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 7.

НЕТ :

Отремонтируйте разъем.

AC303804

Разъем: CQ109
<Автомобили с левым рулем>

AE

Вид со стороны
жгута проводов

AC303816

Разъем: CQ109

AJ

<Автомобили
с правым рулем>

Вид со стороны
жгута проводов

AC303802

Разъем: CQ140
<Автомобили
с левым рулем>

AF

Вид со стороны
жгута проводов

AC303818

Разъем: CQ140
<Автомобили
с правым рулем>

AK

Вид со стороны
жгута проводов

AC303804

Разъем: CQ110
<Автомобили с левым рулем>

AF

Вид со стороны
жгута проводов

AC303816

Разъем: CQ110

AK

<Автомобили
с правым рулем>

Вид со стороны
жгута проводов

55

-46

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

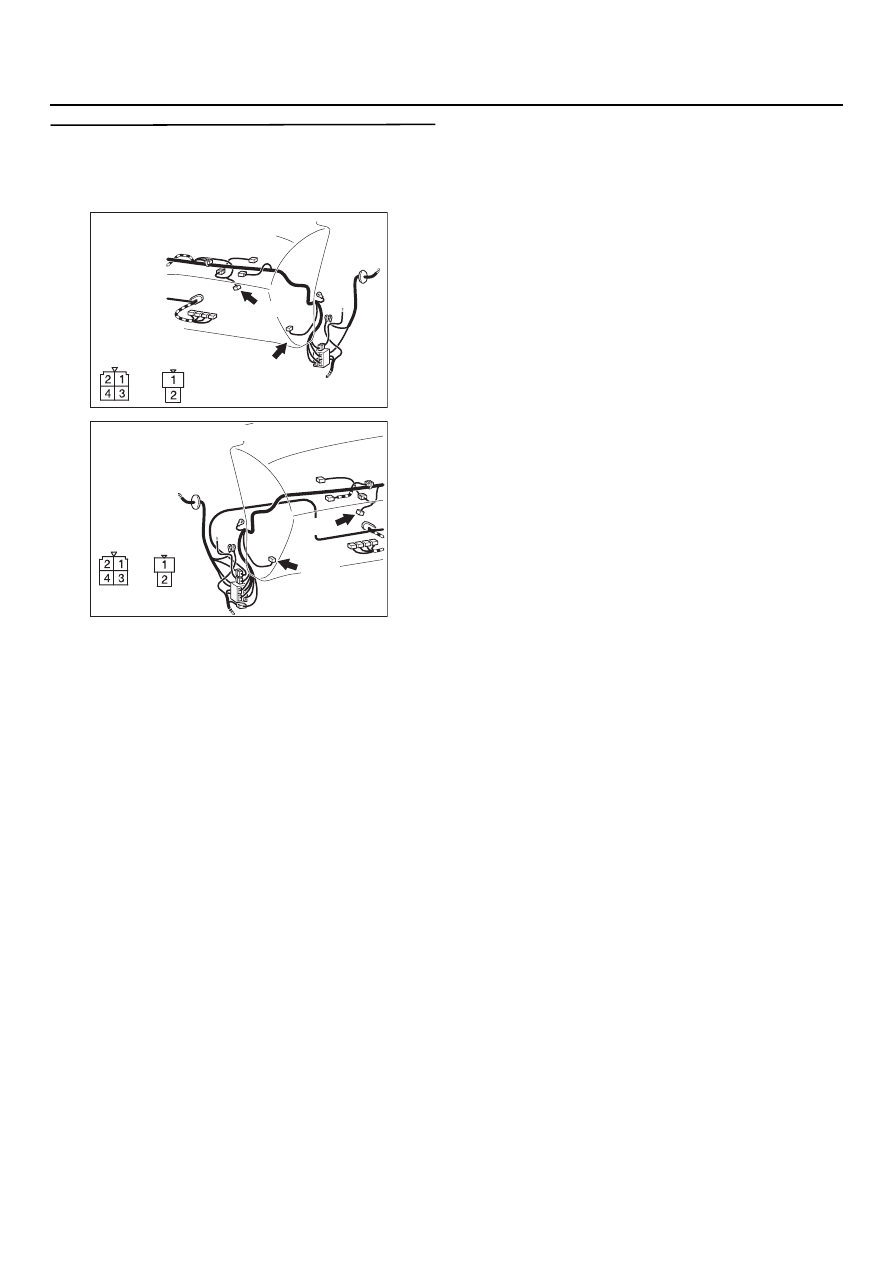

ЭТАП 7. Проверка состояния жгута проводов
между разъемом СQ110 (клемма 1)
электродвигателя отопителя и разъемом
СQ109 (клемма 2) сопротивления отопителя

•

Проверьте линию питания электродвигателя
отопителя на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Ничего не надо предпринимать.

НЕТ :

Отремонтируйте жгут проводов.

AC303804 AL

CQ109

CQ110

CQ109

CQ110

Разъемы: CQ109, CQ110
<Автомобили с левым рулем>

Вид со стороны
жгута проводов

AC303816

Разъемы: CQ109, CQ110

AP

<Автомобили
с правым рулем>

Вид со стороны
жгута проводов

CQ109

CQ110

CQ110

CQ109
