Mitsubishi Lancer / Lancer Wagon. Руководство - часть 20
55
-39
ПОИСК НЕИСПРАВНОСТЕЙ
ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

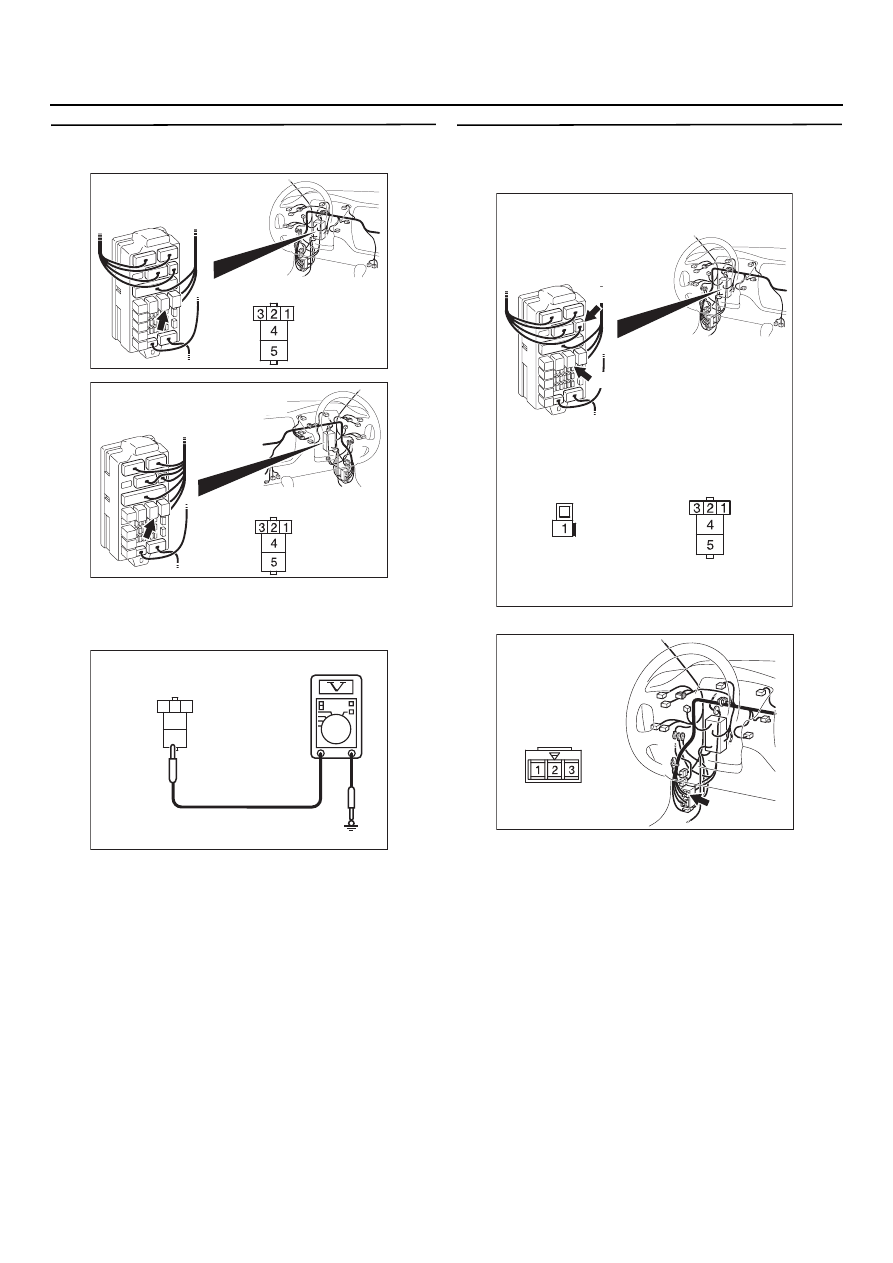

ЭТАП 13. Измерение напряжения
на разъеме СQ214 реле отопителя
(1) Снимите реле, измерения проводите со
стороны соединения реле с монтажным
блоком.
(2) Измерьте напряжение на клемме 5 и на
"массе".
OK: Напряжение бортсети
B: В норме ли результаты проверки?
ДА :
Перейдите к этапу 16.
НЕТ <Автомобили с левым расположением
органов управления> :
Перейдите к этапу 14.
НЕТ <Автомобили с правым расположением
органов управления> :
Перейдите к этапу 15.
ЭТАП 14. Проверка состояния жгута
проводов между разъемом СQ214 (клемма
№ 5) реле отопителя и плавкой вставкой (1)
NOTE:
Перед проверкой жгута проводов, проверьте
промежуточный разъем C
•
Проверьте линию питания реле отопителя на
наличие разрыва цепи.
B: В норме ли результаты проверки?
ДА :
Неисправность может иметь периодиQ
чески повторяющийся характер
(См. главу 00 "Процесс поиска
неисправностей/контрольные точки",
CTP.00-6
).
НЕТ :
Отремонтируйте жгут проводов.

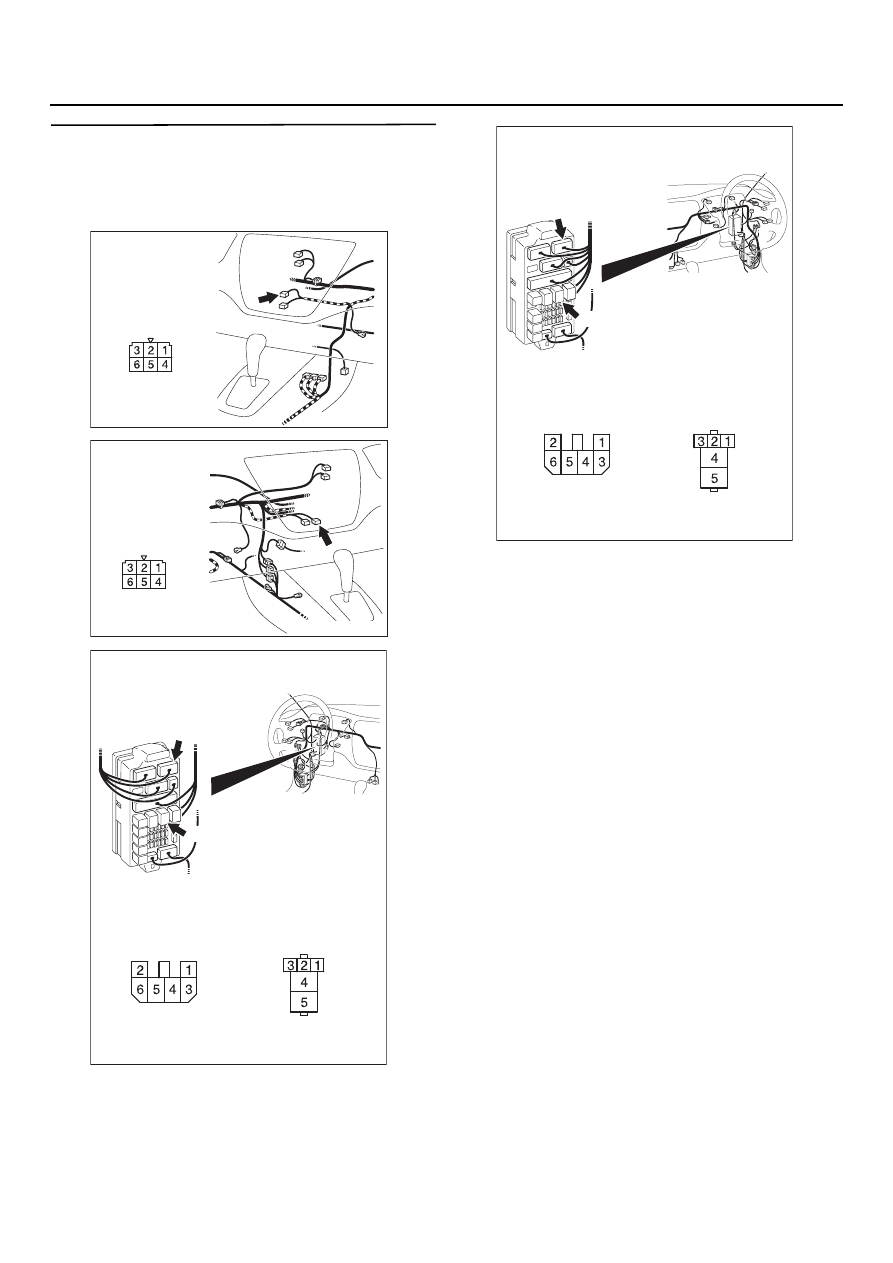

AC303808
Вид со стороны
монтажного блока
Монтажный блок (вид спереди)
Разъем: CQ214
AL
<Автомобили с левым рулем>
AC303822
Вид со стороны
монтажного блока
Монтажный блок (вид спереди)
Разъем: CQ214
AM
<Автомобили с правым рулем>
AC301541 EK
Разъем: СQ214
(Вид со стороны монтажного блока)
3
4
5
1
2
AC303809
Разъемы: CQ211, CQ214
AN
CQ214
CQ211
Монтажный блок (вид спереди)
<Автомобили с левым рулем>
CQ211
Вид со стороны
жгута проводов
Вид со стороны
монтажного блока
CQ214
AC303798
Разъем: CQ21
<Автомобили
с левым рулем>
AK
