Mitsubishi Lancer / Lancer Wagon. Руководство - часть 18

55

-31

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ЭТАП 19. Проверка работы
электромагнитной муфты
См.

CTP.55-110

.

B: Слышен ли звук (щелчок) включения

электромагнитной муфты?
ДА :

Перейдите к этапу 20.

НЕТ :

Замените электромагнитную муфту
включения компрессора.

ЭТАП 20. Проверка датчикаQвыключателя
температуры хладагента
См.

CTP.55-112

.

B: Правильно ли работает датчикQвыключатель

температуры хладагента?
ДА :

Перейдите к этапу 21.

НЕТ :

Замените датчикQвыключатель
температуры хладагента.

ЭТАП 21. Проверка состояния термодатчика
воздуха.
См.

CTP.55-107

.

B: В исправном ли состоянии термодатчик

воздуха?
ДА :

Перейдите к этапу 22.

НЕТ :

Замените термодатчик воздуха.

ЭТАП 22. Проверка уровня хладагента
в системе кондиционера
См.

CTP.55-80

.

B: Соотвествует ли норме количество

хладагента в системе кондиционера?
ДА :

Перейдите к этапу 23.

НЕТ :

Скорректируйте уровень хладагента
(Обратитесь к разделу "Технические
операции на автомобиле",

CTP.55-81

).

ЭТАП 23. Замена электронного блока
управления кондиционером
Проверьте, работает ли нормально
кондиционер?

B: В норме ли результаты проверки?

ДА :

Процедура проверки закончена.

НЕТ :

Замените электронный блок
управления двигателем <автомобили
с механической коробкой передач>
или электронный блок управления
двигателем и автоматической коробкой
передач <автомобили с автоматической
коробкой передач>.

55

-32

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

МЕТОДИКА ПРОВЕРКИ 5: Вентилятор и электродвигатель отопителя не вращаются

ПЛАВКАЯ ВСТАВКА 1

ЗАМОК
ЗАЖИГАНИЯ (IG2)

Реле вентиляQ
тора отопителя

Переключатель

вентилятора

отопителя

Электродвигатель

вентилятора отопителя

Цветовая кодировка проводов
B : Черный     LG : БледноQзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

<Автомобили
с правым рулем>

<Автомобили
с левым рулем>

<RHD>

<LHD>

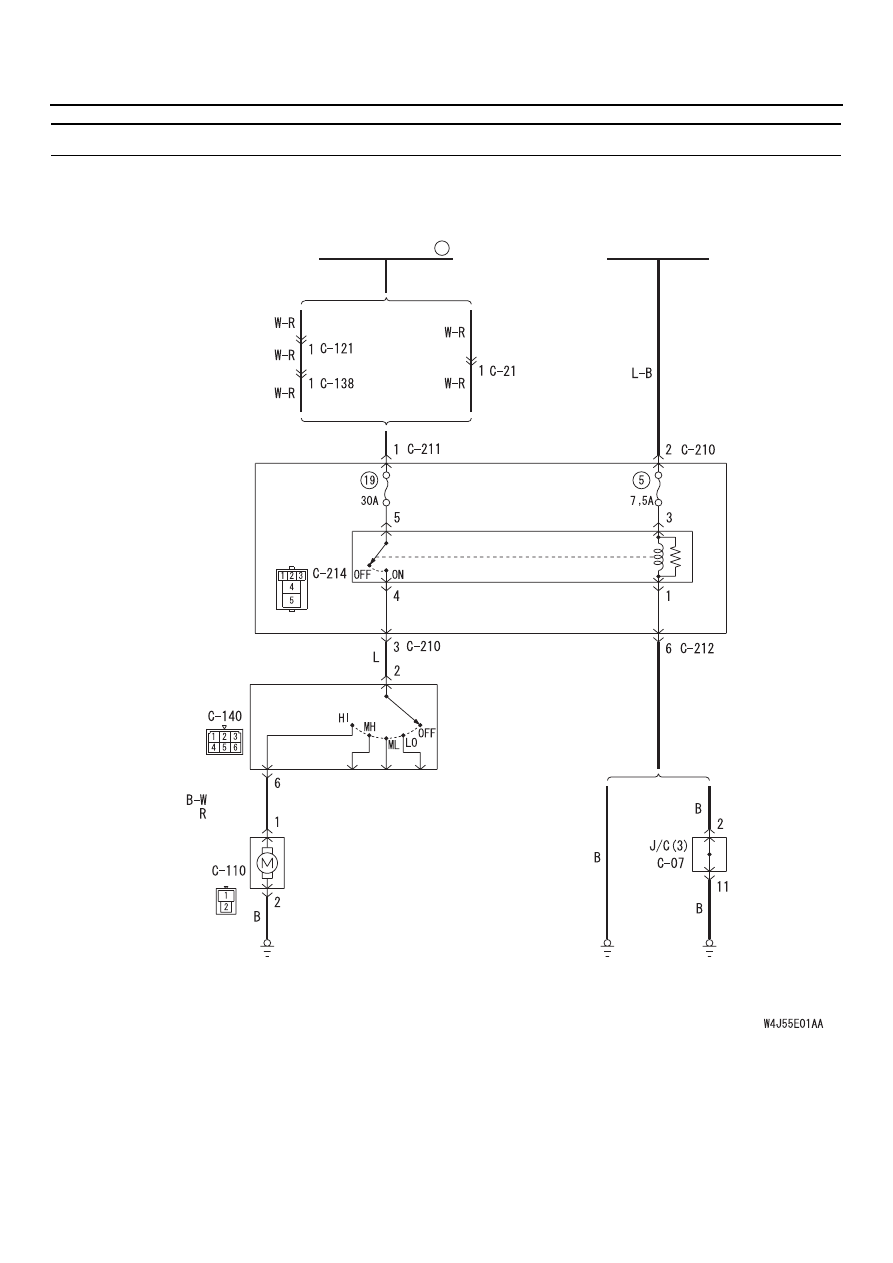

Цепь электродвигателя вентилятора отопителя

МОНТАЖНЫЙ БЛОК

<Автомобили
с правым рулем>

<Автомобили
с левым рулем>

55

-33

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если, при включении вентилятора и электроQ
двигателя отопителя, они не вращаются,
то неисправен переключатель этого узла.

РЕКОМЕНДАЦИИ ПРИ ПОИСКЕ
НЕИСПРАВНОСТЕЙ

•

Неисправность реле отопителя.

•

Неисправность переключателя отопителя.

•

Повреждение жгута проводов или разъема.

•

Неисправность электродвигателя отопителя.

ДИАГНОСТИРОВАНИЕ

ЭТАП 1. Проверка работы электродвигателя
отопителя, если переключатель отопителя
находится в положении "4 (HI)"
(1) Установите замок зажигания в положение

"ON" (ЗАЖИГАНИЕ ВКЛЮЧЕНО).

(2) Установите переключатель вентилятора

отопителя в положение "4 (HI) ".

B: Проверьте, работает ли электродвигатель

отопителя, если переключатель отопителя
находится в положении "4 (HI)"?
ДА :

Обратитесь к Методике проверки 6
"Расход воздуха не меняется",

CTP.55-43

.

НЕТ :

Перейдите к этапу 2.

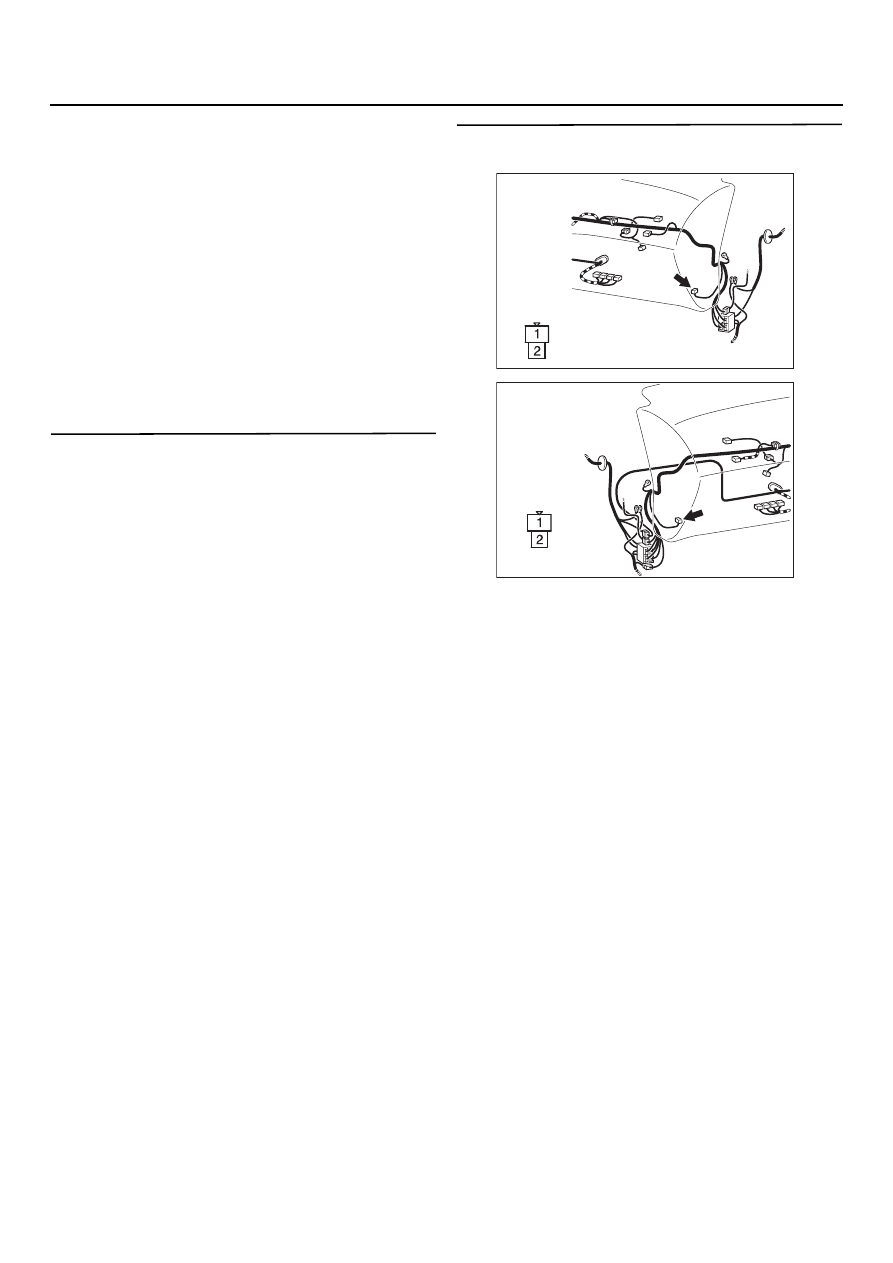

ЭТАП 2. Проверка разъема: Разъем СQ110
электродвигателя отопителя

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 3.

НЕТ :

Отремонтируйте разъем.

AC303804

Разъем: CQ110
<Автомобили с левым рулем>

AF

Вид со стороны
жгута проводов

AC303816

Разъем: CQ110

AK

<Автомобили
с правым рулем>

Вид со стороны
жгута проводов

55

-34

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

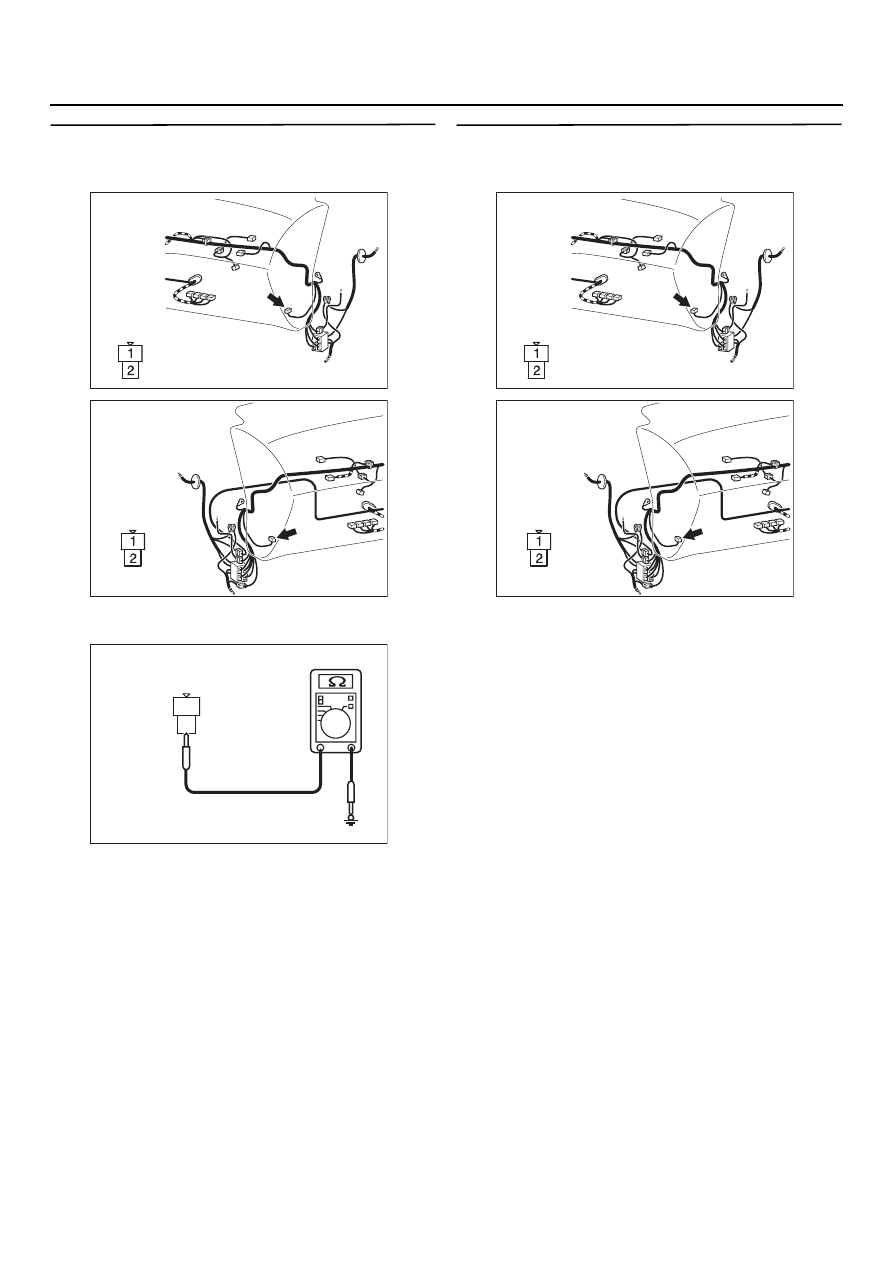

ЭТАП 3. Измерение сопротивления
на разъеме СQ110 электродвигателя
отопителя

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Измерьте сопротивление между клеммой 2

и "массой".

OK: не более 2 Ом

B: В норме ли результаты проверки?

ДА

 :

 Перейдите к этапу 5.

НЕТ :

Перейдите к этапу 4.

ЭТАП 4. Проверка состояния жгута проводов
между разъемом СQ110 (клемма № 2)
электродвигателя отопителя и "массой"

•

Проверьте цепь "массы" электродвигателя
отопителя на наличие разрыва цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяю щийся
характер (См. главу 00, "Процесс поиска
неисправностей/контрольные точки",

CTP.00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303804

Разъем: CQ110
<Автомобили с левым рулем>

AF

Вид со стороны
жгута проводов

AC303816

Разъем: CQ110

AK

<Автомобили
с правым рулем>

Вид со стороны
жгута проводов

AC301541EG

Разъем: СQ110
(Вид со стороны
жгута проводов)

2

1

AC303804

Разъем: CQ110
<Автомобили с левым рулем>

AF

Вид со стороны
жгута проводов

AC303816

Разъем: CQ110

AK

<Автомобили
с правым рулем>

Вид со стороны
жгута проводов
