Mitsubishi Lancer / Lancer Wagon. Руководство - часть 17

55

-27

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ЭТАП 10. Проверка разъема: Разъем АQ31
датчика двойного давления

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 11.

НЕТ :

Отремонтируйте разъем.

ЭТАП 11. Проверка работы датчика
двойного давления.
См.

CTP.55-81

.

B: Правильно ли работает датчик двойного

давления?
ДА :

Перейдите к этапу 12.

НЕТ :

Замените датчик двойного давления.

ЭТАП 12. Проверка разъема: Разъем СQ106
термодатчика воздуха

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 13.

НЕТ :

Отремонтируйте разъем.

ЭТАП 13. Проверка состояния жгута
проводов между разъемом СQ106 (клеммы
4 и 5) термодатчика воздуха и разъемом
СQ139 (клеммы 4 и 6) электронного блока
управления кондиционером

•

Проверьте выходной сигнал термодатчика
воздуха и линию "массы" на наличие
разрыва цепи или короткого замыкания.

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 14.

НЕТ :

Отремонтируйте жгут проводов.

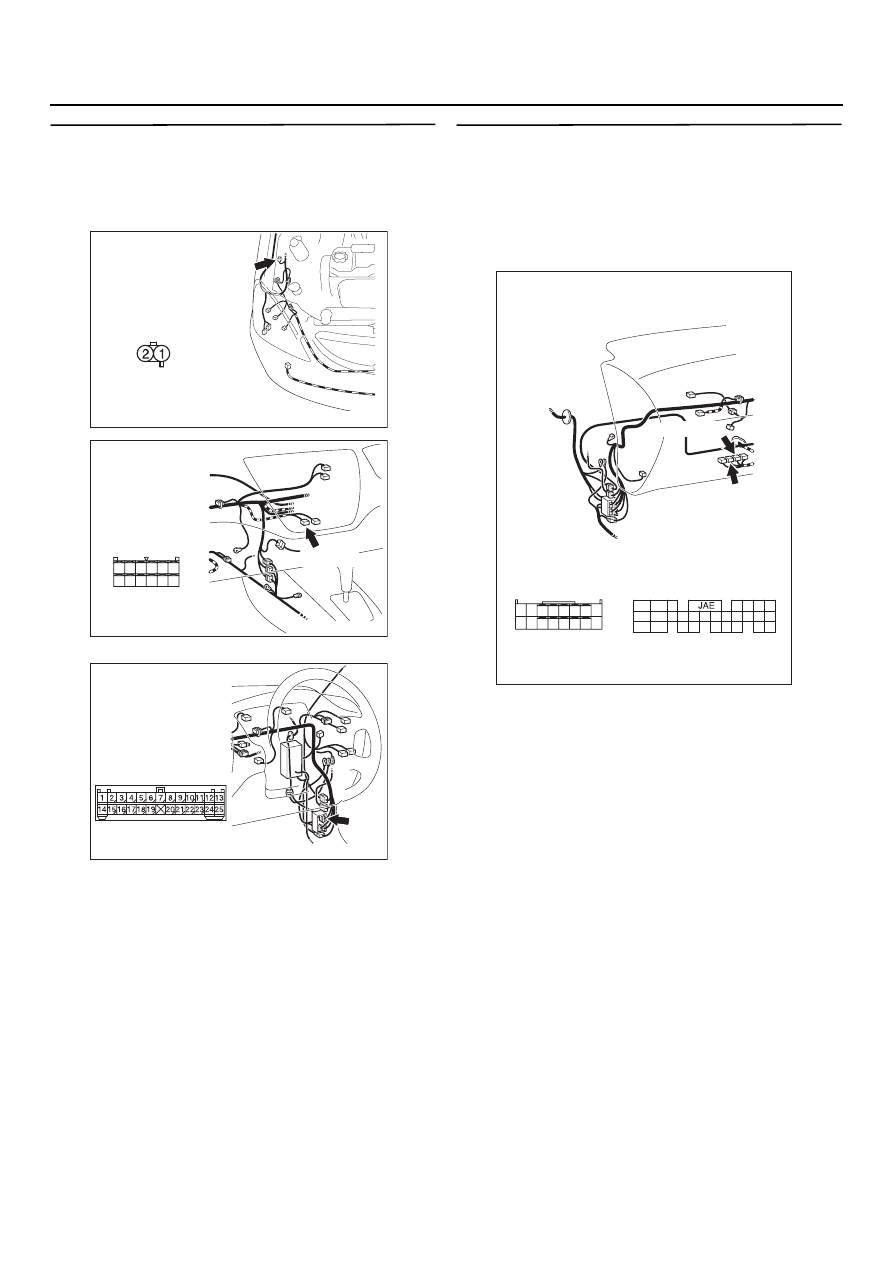

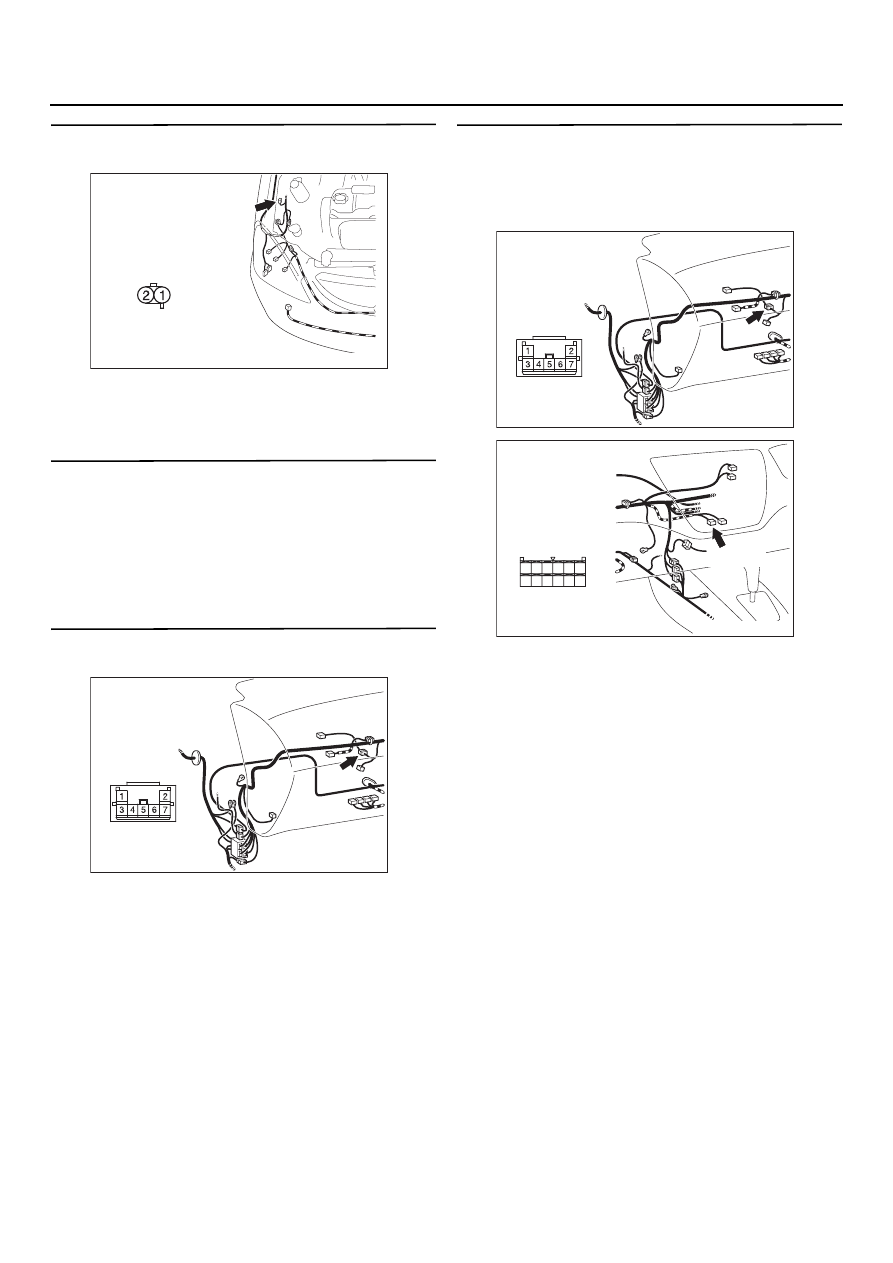

Разъем: AQ31
<Автомобили
с правым рулем>

AQ31 (BR)

Вид со стороны
жгута проводов

AC303825 AH

AC303816

Разъем: CQ106

AH

<Автомобили
с правым рулем>

AC303816

Разъем: CQ106

AH

<Автомобили
с правым рулем>

AC303818

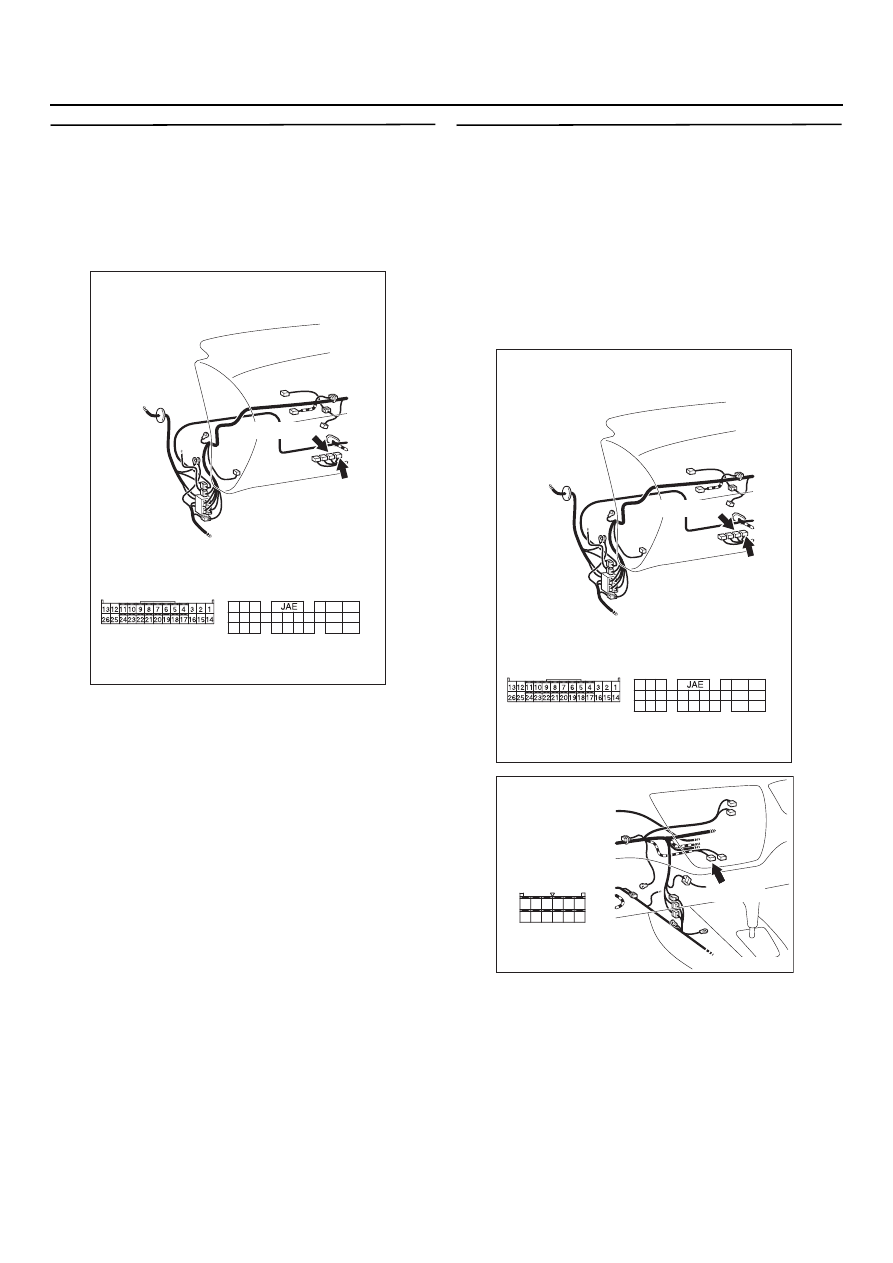

Разъем: CQ139
<Автомобили
с правым рулем>

AJ

Вид со стороны
жгута проводов

CQ139 (B)

11

12

6 5

7

8

9

10

3

4

2 1

55

-28

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

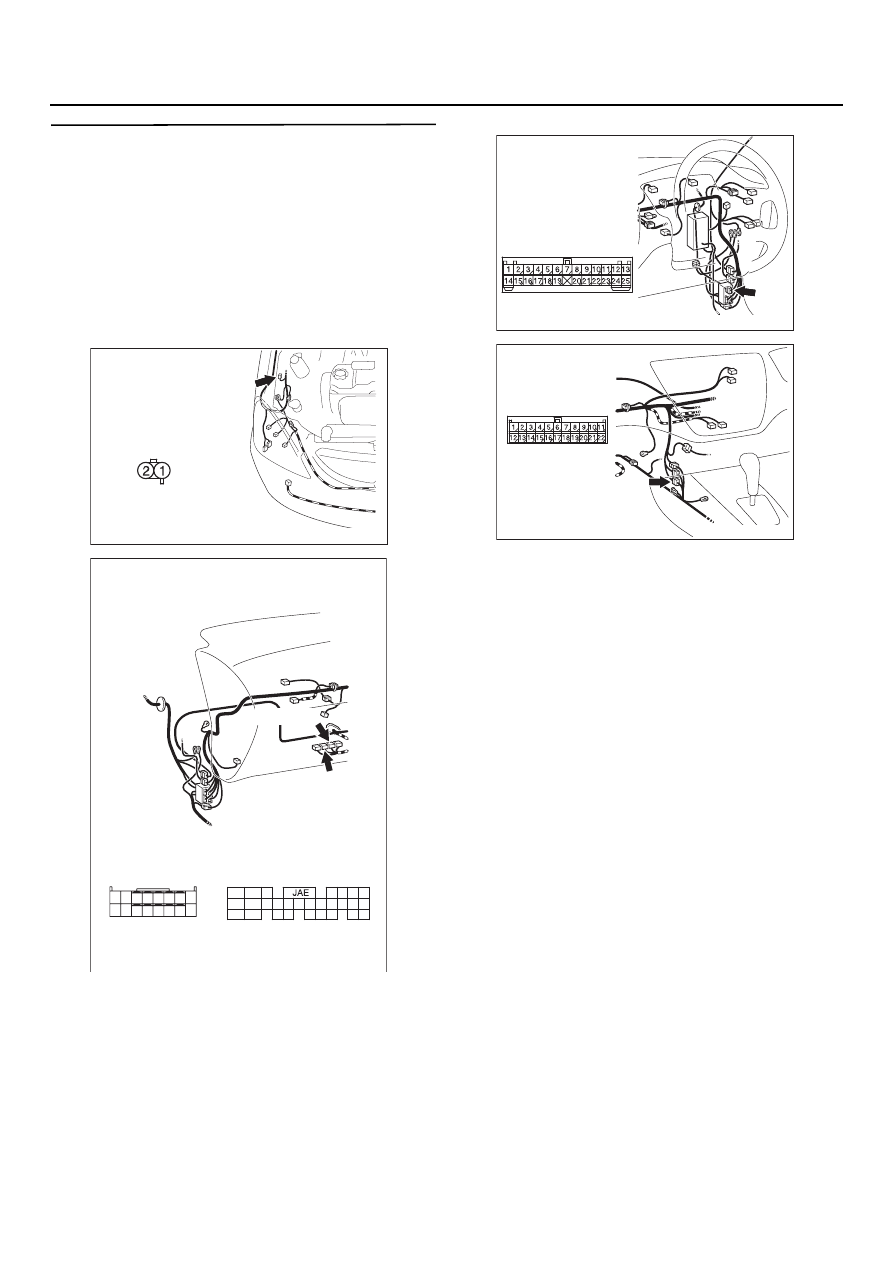

ЭТАП 14. Проверка состояния жгута
проводов между разъемом АQ31
(клемма № 1) датчика двойного давления и
разъемом СQ139 (клемма № 4) электронного
блока управления кондиционером

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем C

•
