ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ЭТАП 17. Проверка разъема: Разъем СQ123
электронного блока управления двигателем
<автомобили с механической коробкой
передач> или разъем СQ124 электронного
блока управления двигателем и автоматиQ
ческой коробкой передач <автомобили
с автоматической коробкой передач>

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 18.

НЕТ :

Отремонтируйте разъем.

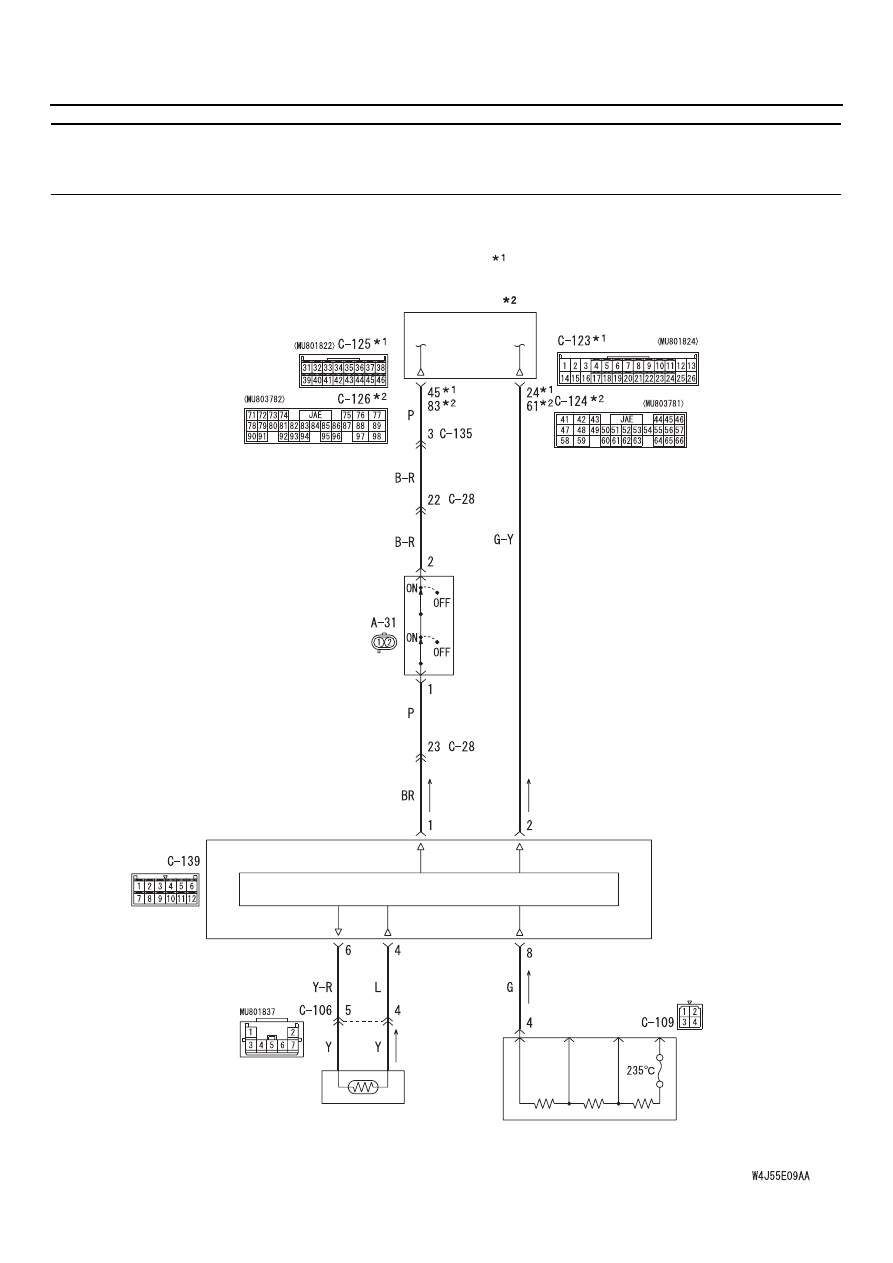

ЭТАП 18. Проверка состояния жгута
проводов между разъемом CQ123 (клемма
№ 24) электронного блока управления
двигателем <Автомобили с механической
коробкой передач> или разъемом CQ124
(клемма № 61) электронного блока
управления двигателем и автоматической
коробкой передач <Автомобили с автоматиQ
ческой коробкой передач> и разъемом
СQ139 (клемма № 5) электронного блока
управления кондиционером

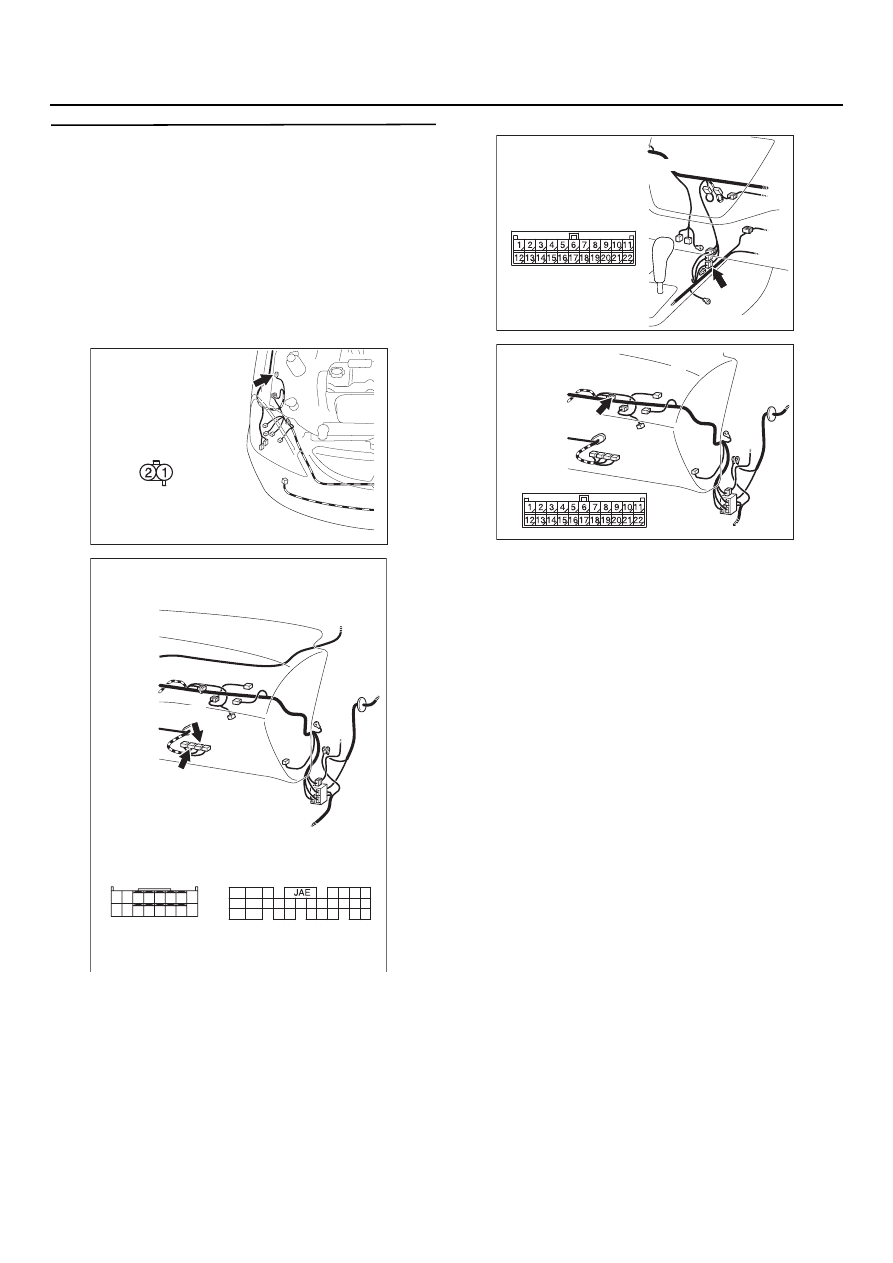

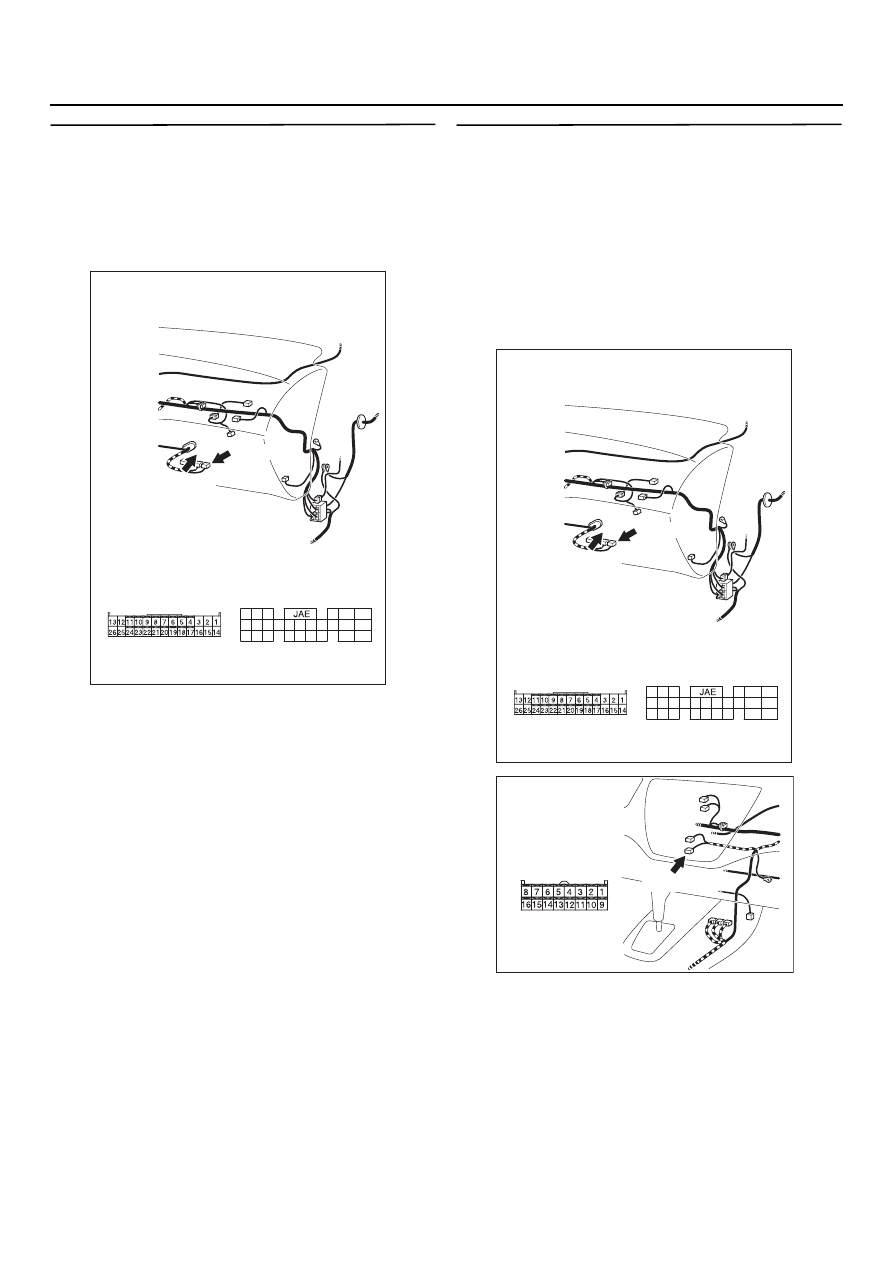

AC303805

Разъемы: CQ123 <Автомобили с МКП>,
CQ124 <Автомобили с АКП>

<Автомобили с левым рулем>

CQ124

Вид со стороны жгута проводов

CQ123

AF

CQ124 (GR)

CQ123 (Y)

4645 44

43 42 41

57565554 5352 5150 49 48 47
666564

63 62 6160

59 58

AC303805

Разъемы: CQ123 <Автомобили с МКП>,
CQ124 <Автомобили с АКП>

<Автомобили с левым рулем>

CQ124

Вид со стороны жгута проводов

CQ123

AF

CQ124 (GR)

CQ123 (Y)

4645 44

43 42 41

57565554 5352 5150 49 48 47
666564

63 62 6160

59 58

AC303802

Разъем: CQ139
<Автомобили
с левым рулем>

AE

CQ139 (B)

Вид со стороны
жгута проводов

55

-21

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем C

•

Проверьте линию связи на наличие разрыва
или короткого замыкания цепи.

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 19.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 19. Проверка работы
электромагнитной муфты
См.

CTP.55-110

.

B: Слышен ли звук (щелчок) включения

электромагнитной муфты?
ДА :

Перейдите к этапу 20.

НЕТ :

Замените электромагнитную муфту
включения компрессора.

ЭТАП 20. Проверка датчикаQвыключателя
температуры хладагента.
См.

CTP.55-112

.

B: Правильно ли работает датчикQвыключатель

температуры хладагента?
ДА :

Перейдите к этапу 21.

НЕТ :

Замените датчикQвыключатель
температуры хладагента.

ЭТАП 21. Проверка состояния термодатчика
воздуха
См.

CTP.55-107

.

B: В исправном ли состоянии термодатчик

воздуха?
ДА :

Перейдите к этапу 22.

НЕТ :

Замените термодатчик воздуха.

ЭТАП 22. Проверка уровня хладагента
в системе кондиционера
См.

CTP.55-80

.

B: Соотвествует ли норме количество

хладагента в системе кондиционера?
ДА :

Перейдите к этапу 23.

НЕТ :

Скорректируйте уровень хладагента
(См.

CTP.55-81

).

ЭТАП 23. Замена электронного блока
управления кондиционером
Проверьте, работает ли нормально
кондиционер?

B: В норме ли результаты проверки?

ДА :

Процедура проверки закончена.

НЕТ :

Замените электронный блок управлеQ
ния двигателем <автомобили
с механической коробкой передач>
или электронный блок управления
двигателем и автоматической коробкой
передач <автомобили с автоматической
коробкой передач>.

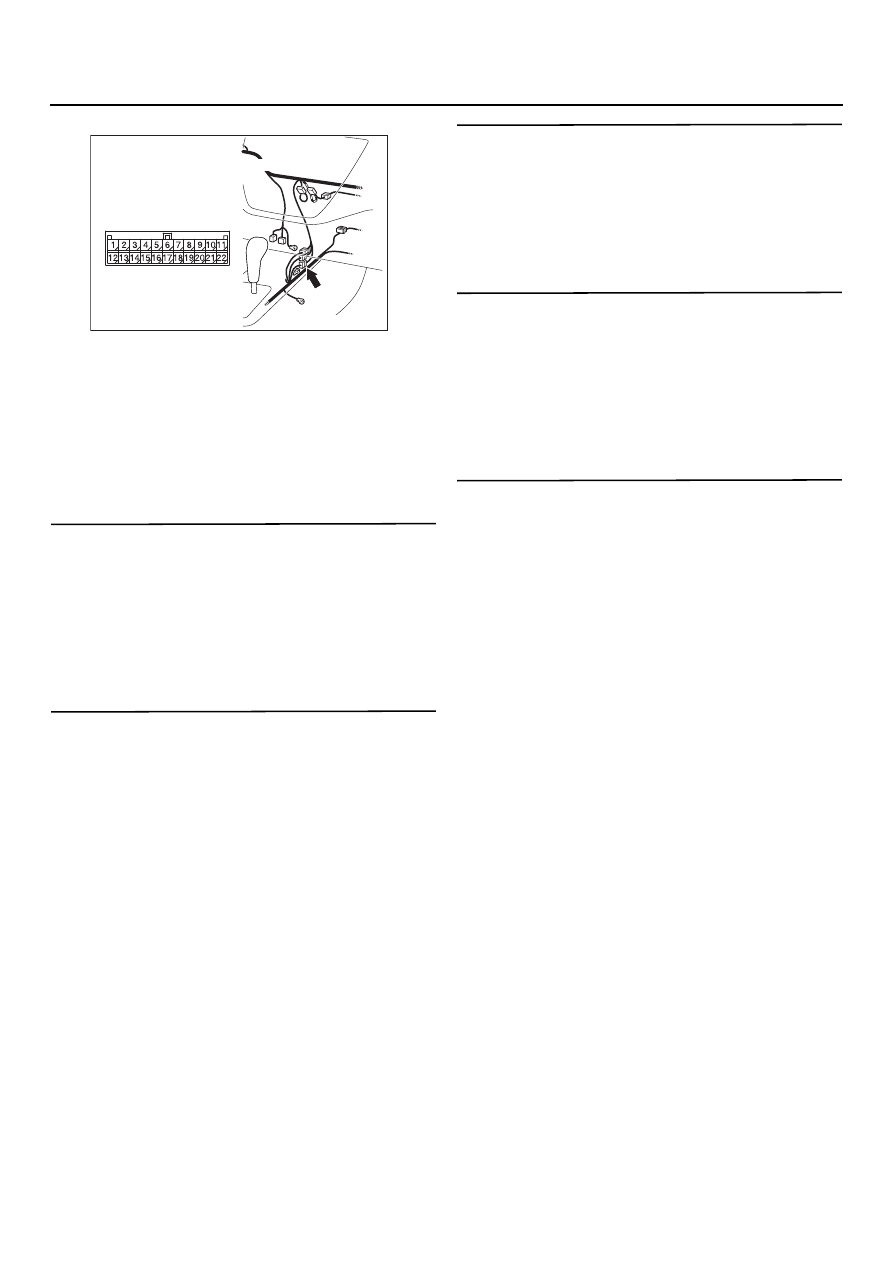

AC303800 AE

CQ15 (L)

Разъем: CQ15
<Автомобили с левым рулем>
