Mitsubishi Lancer / Lancer Wagon. Руководство - часть 13

55

-12

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

МЕТОДИКА ПРОВЕРКИ 3: При работе кондиционера, температура в салоне автомобиля
не снижается (холодный воздух не охлаждается).
<Автомобили с левым расположением органов управления>

ЭБУ двигателем

ЭБУ кондиционером

Переключатель
двойного
давления

СОПРОТИВЛЕНИЕ

ЭБУ двигателем
и автоматической
коробкой передач

ПАНЕЛЬ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ

Цветовая кодировка проводов
B : Черный     LG : БледноQзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

ТЕРМОДАТЧИК
ВОЗДУХА

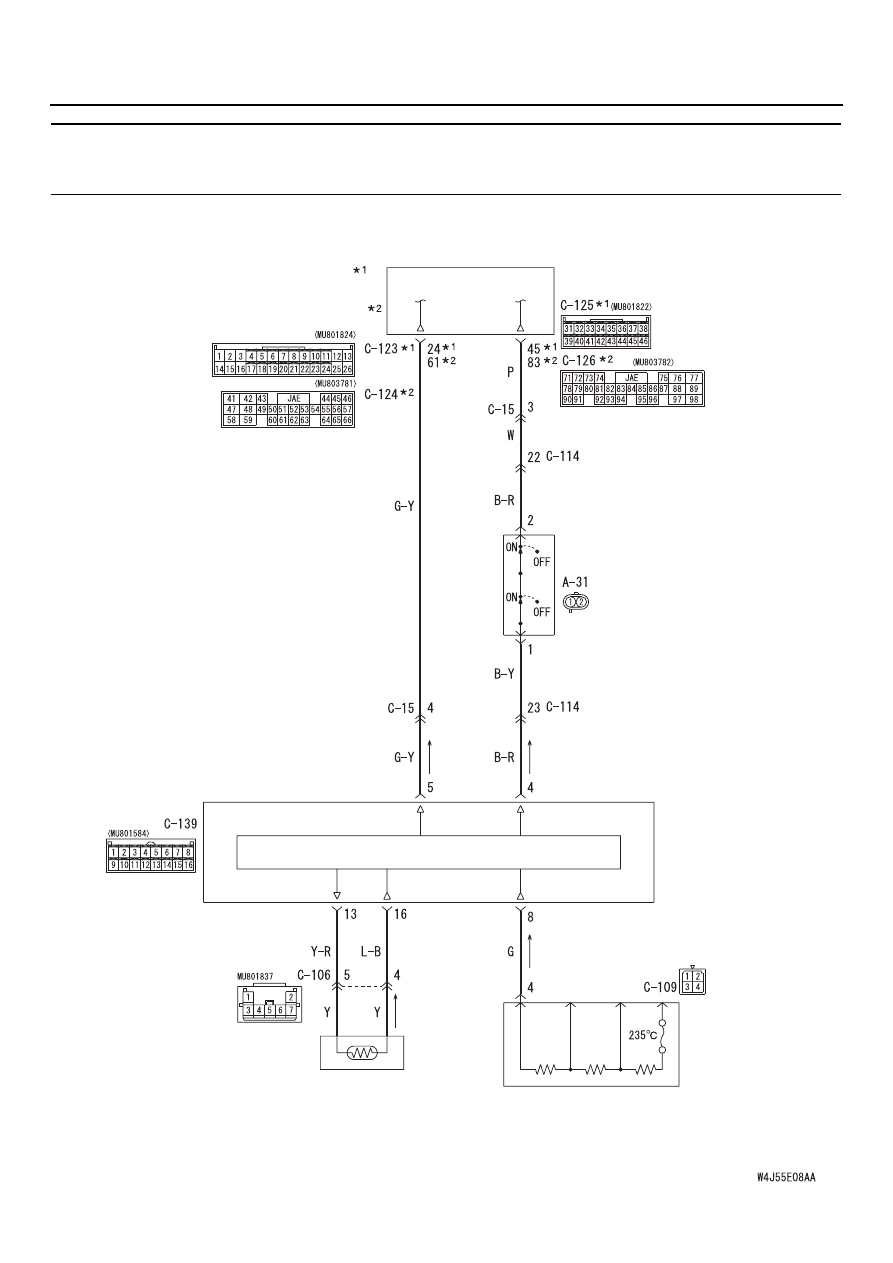

Цепь электронного блока управления кондиционером

ПРИМЕЧАНИЕ:
*1: Механическая
       коробка передач (МКП)
*2: Автоматическая
       коробка передач (АКП)

55

-13

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если, при включенном кондиционере, холодный
воздух не подается в салон автомобиля, могут
быть неисправны термодатчик воздуха или
система реле компрессора кондиционера.

РЕКОМЕНДАЦИИ ПРИ ПОИСКЕ
НЕИСПРАВНОСТЕЙ

•

Неадекватное количество хладагента.

•

Неисправность термодатчика воздуха.

•

Неисправность датчика двойного давления.

•

Неисправность реле компрессора
кондиционера.

•

Неисправность датчикаQвыключателя
температуры хладагента в кондиционере.

•

Неисправность электромагнитной муфты.

•

Неисправность панели ручного управления
кондиционером (электронный блок
управления кондиционером).

•

Повреждение жгута проводов или разъема.

•

Неисправность электронного блока управлеQ
ния двигателем <автомобиль с механичесQ
кой коробкой передач> или электронного
блока управления двигателем и автоматиQ
ческой коробкой передач <автомобиль
с автоматической коробкой передач>.

ДИАГНОСТИРОВАНИЕ

ЭТАП 1. Проверка состояния обогревателя
стекол и демпфирующего электродвигателя
управляющего выбором циркуляции
воздуха

B: Нормально ли работает обогреватель стекол

и демпфирующий электродвигатель,
управляющий выбором циркуляции воздуха?
ДА :

Перейдите к этапу 2.

НЕТ :

Обратитесь к  Методику проверки 9
"Неисправность системы электропиQ
тания электронного блка управления
кондиционером <Автомобили с левым
расположением органов управления>",

CTP.55-61

 .

ЭТАП 2. Проверка работы электродвигателя
вентилятора отопителя

B: Нормально ли  работает электродвигатель

вентилятора отопителя?
ДА :

Перейдите к этапу 3.

НЕТ :

Обратитесь к Методике проверки 5
"Вентилятор и электродвигатель
отопителя не вращается",

CTP.55-32

.

ЭТАП 3. Проверка компрессора
кондиционера
Проверьте компрессор кондиционера
на наличие утечек масла.

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 4.

НЕТ :

Замените компрессор кондиционера
или расширительный клапан.

55

-14

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

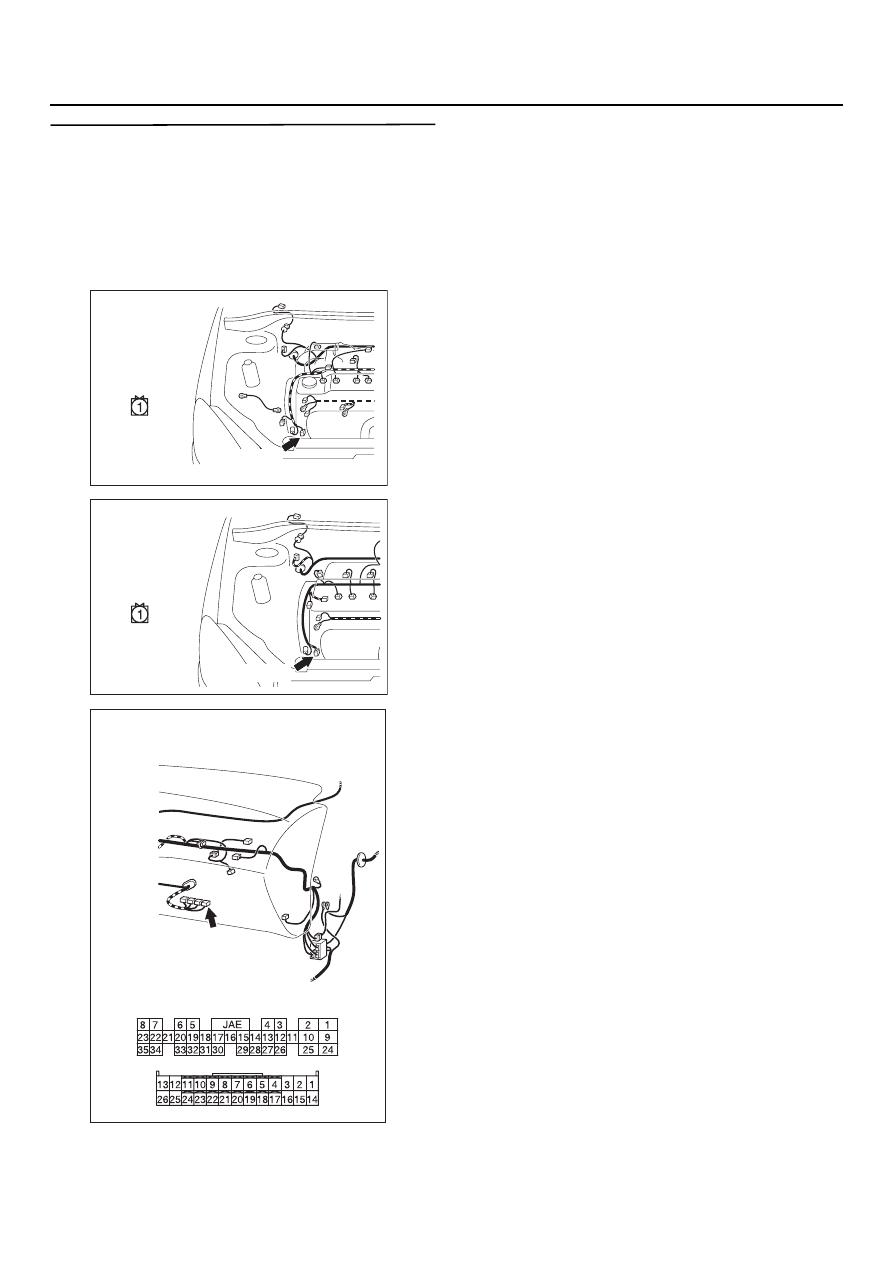

ЭТАП 4. Проверка разъема: Разъем BQ114
компрессора кондиционера и разъем CQ123
электронного блока управления двигателем
<Автомобили с механической коробкой
передач> или разъем CQ122 электронного
блока управления двигателем и
автоматической коробкой передач
<Автомобили с автоматической коробкой>

B:  В норме ли результаты проверки?

ДА :

Перейдите к этапу 5.

НЕТ :

Отремонтируйте разъем.

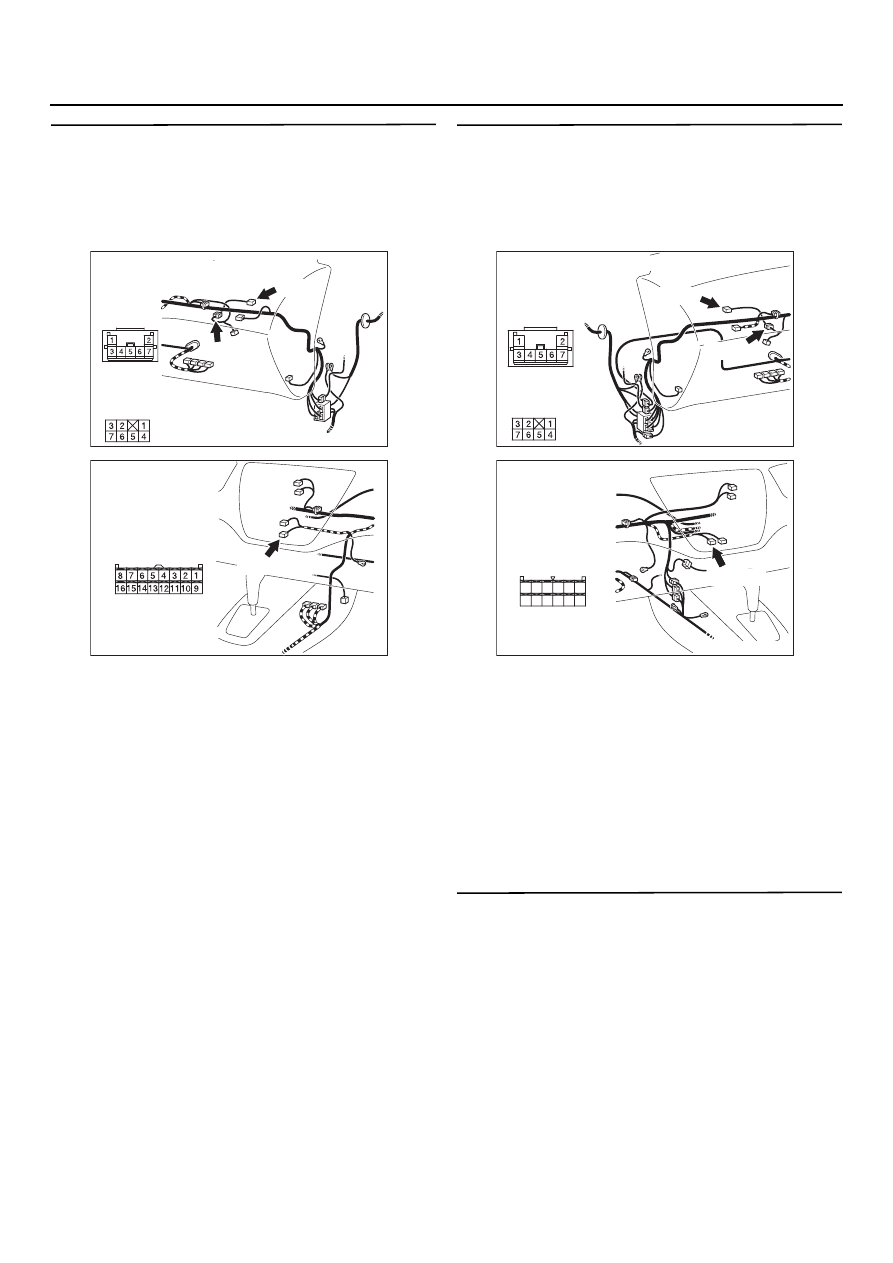

AC303782

Разъем: BQ114
<Автомобили
с двигателем 4G1
и с левым рулем>

AC

Вид со стороны
жгута проводов

BQ114 (B)

AC303790

Разъем: BQ114
<Автомобили
с двигателем 4G6
и с левым рулем>

AC

Вид со стороны
жгута проводов

BQ114 (B)

AC303805

Разъемы: CQ122 <Автомобили с АКП>,
CQ123 <Автомобили с МКП>

<Автомобили с левым рулем>

CQ122 (GR)
CQ123 (Y)

CQ122

Вид со стороны
жгута проводов

CQ123

AE
