Mitsubishi Lancer / Lancer Wagon. Руководство - часть 12





55

-7

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

МЕТОДИКА ПРОВЕРКИ 2: Наружное/внутреннее смешивание потоков воздуха невозможно

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Если электродвигатель привода заслонки
забора и перемешивания потоков внутреннего /
наружного воздуха не работает нормально, то
неисправна система электродвигателя привода
воздушной заслонки.

РЕКОМЕНДАЦИИ ПРИ ПОИСКЕ
НЕИСПРАВНОСТЕЙ

Неисправность электродвигателя привода
заслонки забора и перемешивания потоков
наружного/внутреннего воздуха.

Повреждение жгута проводов или разъема.

Неисправность панели ручного управления
кондиционером (электронный блок
управления кондиционером).

ЗАМОК
ЗАЖИГАНИЯ (IG2)

Электродвигатель привода
заслонки забора и перемешивания
потоков внутреннего/наружного воздуха

ЭБУ кондиционером

ПАНЕЛЬ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ

Цветовая кодировка проводов
B : Черный     LG : БледноQзеленый     G : Зеленый     L : Синий     W : Белый     Y : Желтый     SB : Голубой
BR : Коричневый     O : Оранжевый     GR : Серый     R : Красный     P : Розовый     V : Фиолетовый

<RHD>

<LHD>

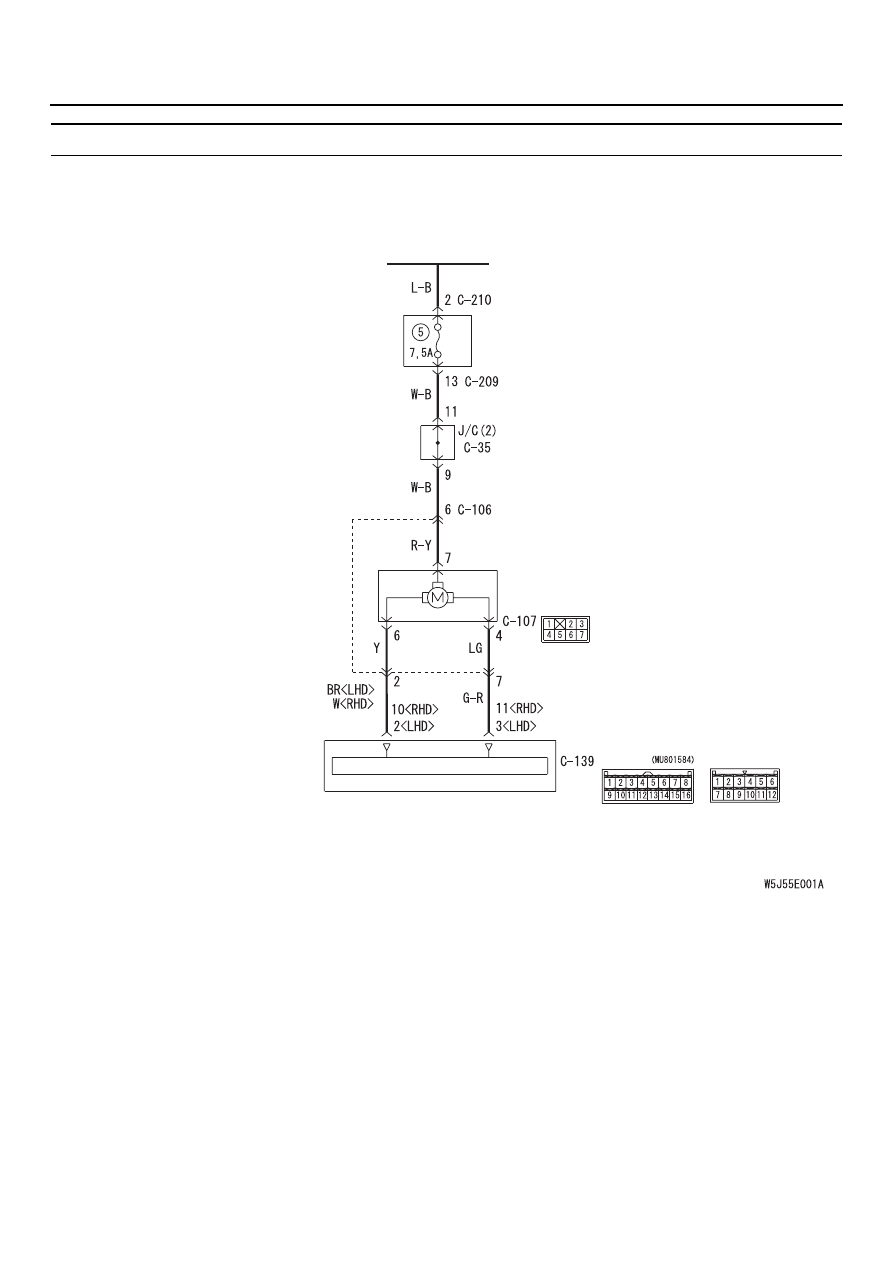

Цепь электродвигателя привода заслонки забора и перемешивания потоков внутреннего/наружного воздуха

МОНТАЖНЫЙ

БЛОК

ПРИМЕЧАНИЕ
*1: Автомобиль с левым расположением
       органов управления (LHD)
*2: Автомобиль с правым расположением
       органов управления (RHD)

*1

*2

*1

*1

*1

*2

*2

*2

55

-8

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ДИАГНОСТИРОВАНИЕ

ЭТАП 1. Проверка обогревателя стекол
и работы кондиционера

B: Работают ли нормально обогреватель стекол

и кондиционер?
ДА :

Перейдите к этапу 2.

НЕТ <Автомобили с левым расположением

органов управления> :

Обратитесь

с Методике проверки 9 "Неисправность
системы электропитания электронного
блока управления кондиционером
<Автомобили с левым расположением
органов управления>",

CTP.55-61

.

НЕТ <Автомобили с правым расположением

органов управления> :

Обратитесь с

Методике проверки 10 "Неисправность
системы электропитания электронного
блока управления кондиционером
<Автомобили с правым расположением
органов управления>",

CTP.55-64

.

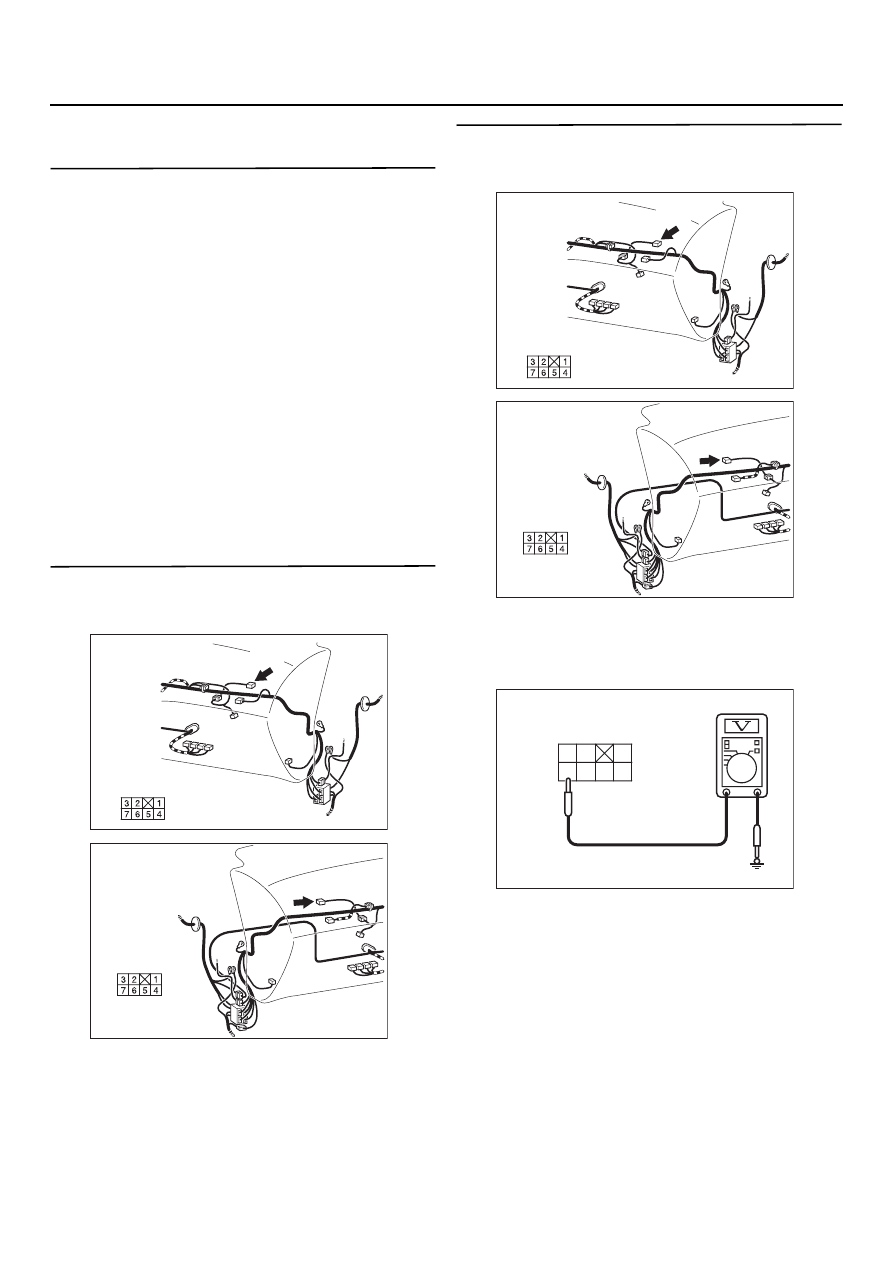

ЭТАП 2. Проверка разъема: СQ107 Q разъем
электродвигателя управления приводом
воздушной заслонки

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 3.

НЕТ :

Отремонтируйте разъем.

ЭТАП 3. Измерение напряжения на разъеме
СQ107 электродвигателя управления
приводом воздушной заслонки

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Установите замок зажигания в положение

"ON" (ЗАЖИГАНИЕ ВКЛЮЧЕНО).

(3) Измерьте напряжение на клемме 7

и на "массе".

OK: Напряжение бортсети

B: В норме ли результаты проверки?

ДА :

 Перейдите к этапу 5.

НЕТ :

 Перейдите к этапу 4.

AC303804 AD

Вид со стороны
жгута проводов

Разъем: CQ107
<Автомобили с левым рулем>

AC303816

Разъем: CQ107

AI

<Автомобили
с правым рулем>

Вид со стороны
жгута проводов

AC303804 AD

Вид со стороны
жгута проводов

Разъем: CQ107
<Автомобили с левым рулем>

AC303816

Разъем: CQ107

AI

<Автомобили
с правым рулем>

Вид со стороны
жгута проводов

AC301541

6

2

7

3

5

4

1

EF

Разъем СQ107
(вид со стороны
жгута проводов)

55

-9

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

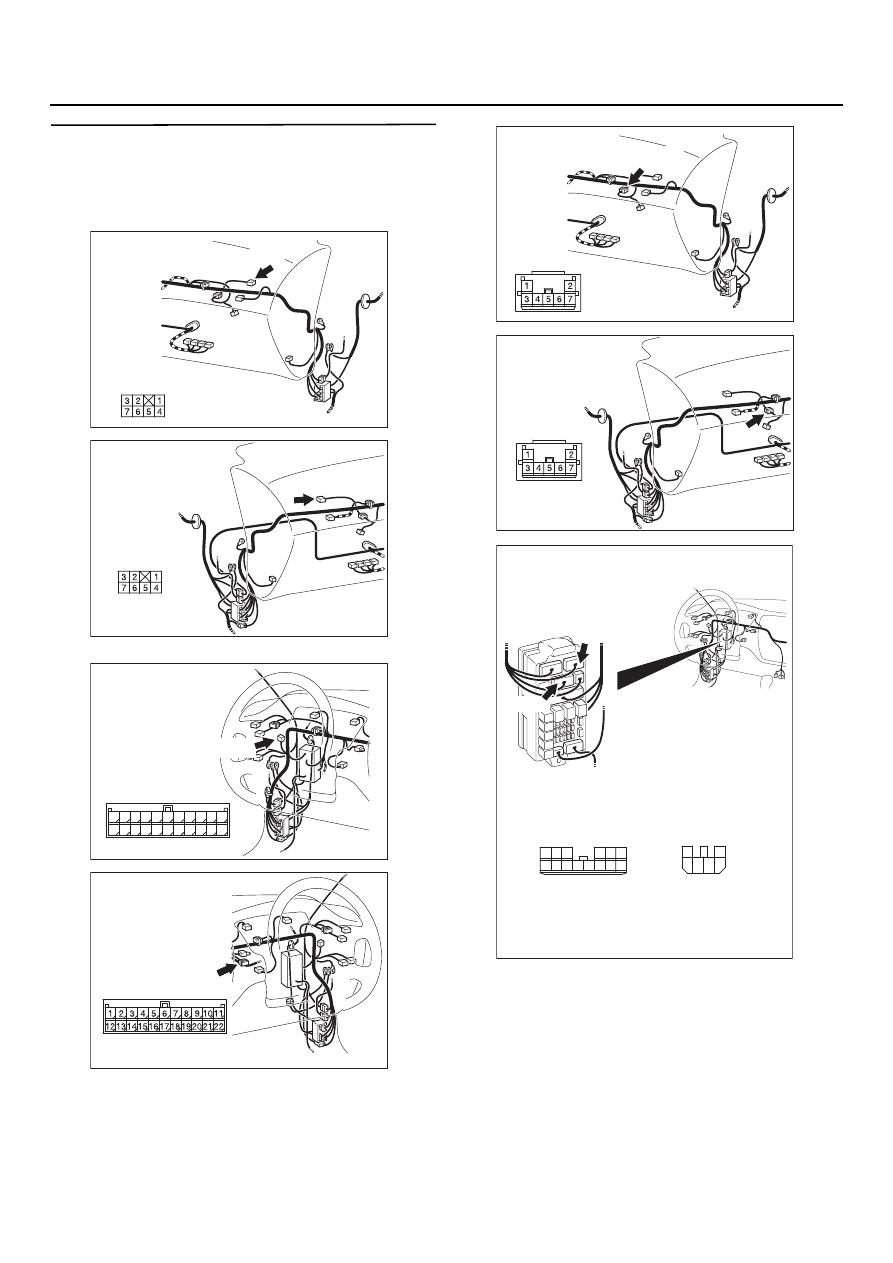

ЭТАП 4. Проверьте состояние жгута
проводов между разъемом СQ107
(клемма № 7) электродвигателя управления
приводом воздушной заслонки и замком
зажигания (IG2)

NOTE:

AC303804 AD

Вид со стороны
жгута проводов

Разъем: CQ107
<Автомобили с левым рулем>

AC303816

Разъем: CQ107

AI

<Автомобили
с правым рулем>

Вид со стороны
жгута проводов

AC303798

Разъем: CQ35
<Автомобили
с левым рулем>

AJ

2

1

3

13

12

14

21

10

5

4

6

16

15

17

7 8 9

19

18

20

11

22

CQ35 (L)

AC303814

Connector: CQ35
<Автомобили
с правым рулем>

AI

CQ35(L)

AC303804 AC

CQ106

Разъем: CQ106
<Автомобиль с левым рулем>

AC303816

Разъем: CQ106

AH

<Автомобили
с правым рулем>

AC303809

Разъемы: CQ209, CQ210

AF

CQ209

CQ210

Монтажный блок (вид спереди)

<Автомобиль с левым рулем>

Разъем СQ209 Q
вид со стороны

жгута проводов

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем СQ210 Q
вид со стороны

жгута проводов

4

6 5

3

2

1

55

-10

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

Перед проверкой жгута проводов, проверьте
состояние промежуточного разъема С

Проверьте состояние линии питания
электродвигателя управления приводом
воздушной заслонки на наличие разрыва
цепи.

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь
периодически повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/ контрольные точки",

CTP.00-6

).

НЕТ :

Отремонтируйте жгут проводов.

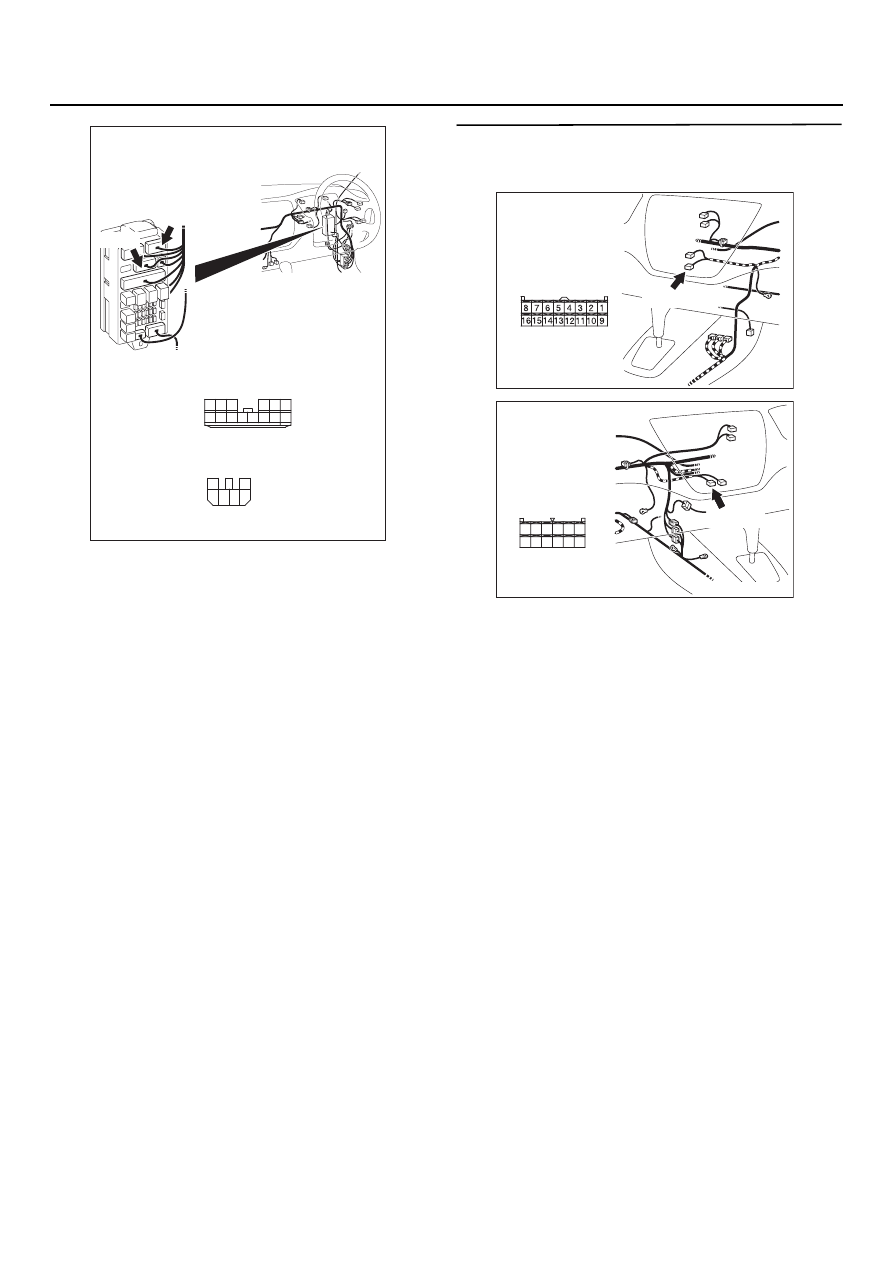

ЭТАП 5. Проверка разъема: Разъем СQ139
электронного блока управления
кондиционером

B: В норме ли результаты проверки?

ДА <Автомобили с левым расположением

органов управления> :

Перейдите к этапу 6.

ДА <Автомобили с правым расположением

органов управления> :

Перейдите к этапу 7.

НЕТ :

Отремонтируйте разъем.

AC303823

Разъемы: CQ209, CQ210

AE

CQ210

Монтажный блок (вид спереди)

<Автомобиль с правым рулем>

CQ209

Разъем СQ209 Q вид со стороны

жгута проводов

10

1

6

14

5

12

13

4

11

7

2

3

8

9

Разъем СQ210 Q вид со стороны

жгута проводов

4

6 5

3

2

1

AC303802

Разъем: CQ139
<Автомобили
с левым рулем>

AE

CQ139 (B)

Вид со стороны
жгута проводов

AC303818

Разъем: CQ139
<Автомобили
с правым рулем>

AJ

Вид со стороны
жгута проводов

CQ139 (B)

11

12

6 5

7

8

9

10

3

4

2 1
