55

-3

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И

КОНТРОЛЯ

M1552000300292

СМАЗОЧНЫЕ МАТЕРИАЛЫ

M1552000400299

Показатель

Номинальное значение

Холостой ход, 1/мин

750 ± 100

Холостой ход в режиме прогрева двигателя, 1/мин

850 ± 100

Сопротивление (для электродвиQ
гателя вентилятора отопителя),
Ом

НИЗКОЕ

2,54

СРЕДНЕЕ

1,24

МАКСИМАЛЬНОЕ

0,6

Воздушный зазор (в электромагнитной муфте),мм

0,3 Q 0,5

Показатель

Рекомендуемый смазочный
материал

Количество

Смазка узла компрессора

SUN PAG 56

1300, 1600

140 мл

2000

120 мл

Соединительные элементы
линий кондиционера

SUN PAG 56

По необходимости

Хладагент

R134a (HFCQ134a)

480 Q 520 г

55

-4

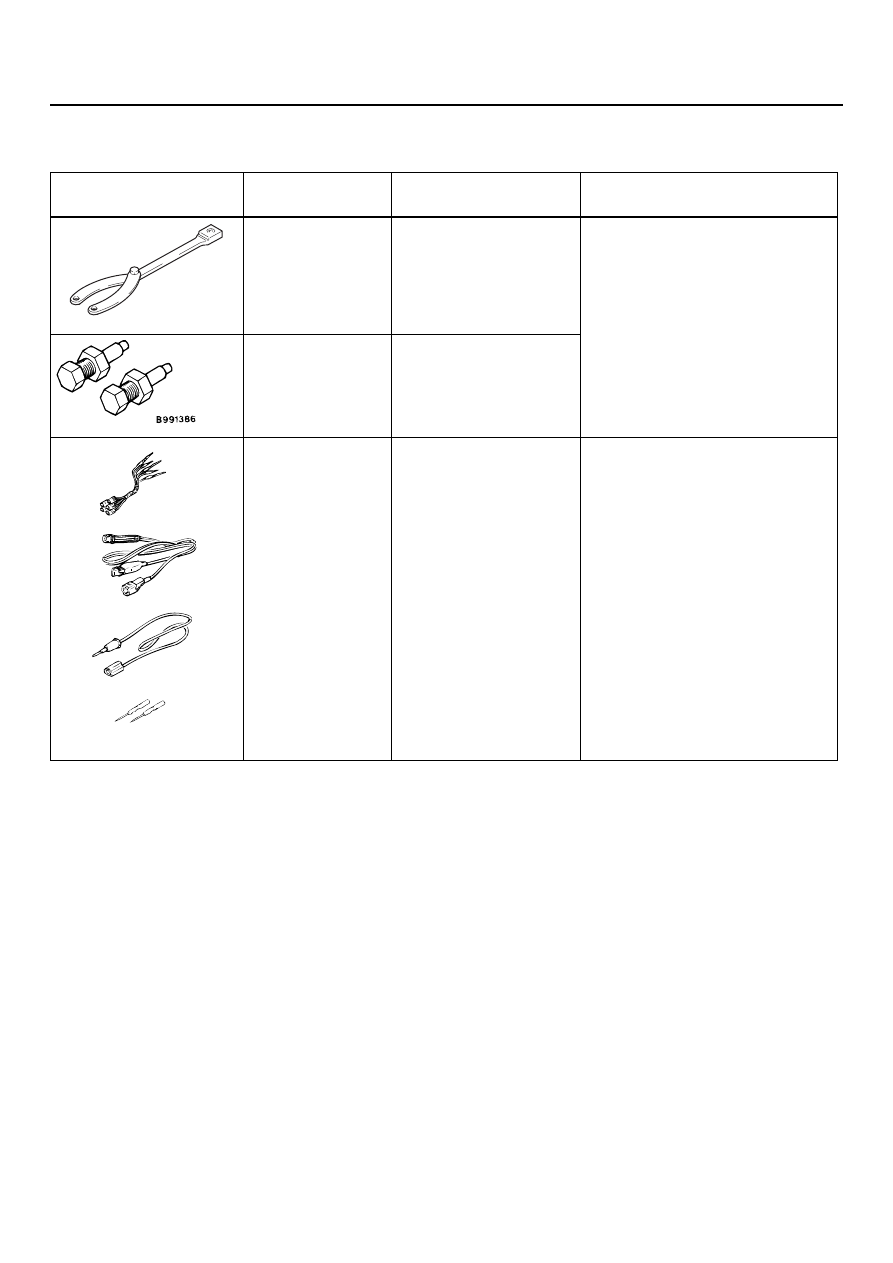

CПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

CПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1552000600312

Инструмент

Номер
инструмента

Название
инструмента

Применение

MB991367

Специальный гаечный
ключ

При отворачивании гайки
якоря компрессора при
его снятии или установке

MB991386

Штифт

MB991223
A:MB991219
B:MB991220
C:MB991221
D:MB991222

Набор жгутов
проводов
A: Испытательные
жгуты проводов
B: Жгут проводов для
проверки
светодиодов (LED)
C: Переходник жгута
проводов для
испытания
светодиодов (LED)
D: Пробник

Проверка состояния цепей
и измерение напряжения на
разъемах и в жгутах проводов
A: При проверке контактного
давления на клеммах
разъемов
B: При проверке цепей
питания
C: При проверке цепей
питания
D: Для подсоединения
мультитестера

B991367

MB991223

A

B

C

D

AC

55

-5

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ПОИСК НЕИСПРАВНОСТЕЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПОИСКА
ДИАГНОСТИЧЕСКИХ ПРИЗНАКОВ
НЕИСПРАВНОСТЕЙ

M1552009600364

См. главу 00, "Процесс поиска неисправностей/
контрольные точки",

CTP.00-6

.

ТАБЛИЦА ПРИЗНАКОВ
НЕИСПРАВНОСТЕЙ

M1552009900611

NOTE: См. главу 14, "Поиск неисправностей
вентилятора конденсора",

CTP.14-5

.

Признак неисправности

Методика
проверки

Страница
для наведения
справки

При включенном зажигании ("ON") кондиционер не работает.

1

CTP.55-6

Наружная/внутренняя циркуляция воздуха невозможна.

2

CTP.55-7

При работе кондиционера, температура в салоне автомобиля
не опускается (воздух не охлаждается).
<Автомобили с левым расположением органов управления>

3

CTP.55-12

При работе кондиционера, температура в салоне автомобиля
не опускается (воздух не охлаждается).
<Автомобили с правым расположением органов управления>

4

CTP.55-22

Вентилятор и электродвигатель отопителя не работают.

5

CTP.55-32

Количество подаваемого воздуха не меняется.

6

CTP.55-43

Обогреватель заднего стекла не работает.

7

CTP.55-47

Таймер обогревателя заднего стекла не работает.

8

CTP.55-60

Неисправность в системе питания электронного блока
управления кондиционера. <Автомобили с левым
расположением органов управления>

9

CTP.55-61

Неисправность в системе питания электронного блока
управления кондиционера. <Автомобили с правым
расположением органов управления>

10

CTP.55-64

Система питания компрессора кондиционера.

11

CTP.55-68

Вентилятор конденсора не работает.

12

См. главу 14,

CTP.14-5

55

-6

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

МЕТОДИКА ПОИСКА ПРИЗНАКОВ
НЕИСПРАВНОСТЕЙ

МЕТОДИКА ПРОВЕРКИ 1. При включенном зажигании "ON" кондиционер не работает

КОММЕНТАРИЙ ПО ПОВОДУ
ПРИЗНАКА НЕИСПРАВНОСТИ

Система вентилятора отопителя или система
компрессора могут быть неисправны, если
холодный воздух не проходит через
воздухозаборник.

РЕКОМЕНДАЦИИ ПРИ ПОИСКЕ
НЕИСПРАВНОСТЕЙ

•

Неисправность электродвигателя
вентилятора отопителя.

•

Неисправность компрессора кондиционера.

ДИАГНОСТИРОВАНИЕ

ЭТАП 1. Проверьте работу
электродвигателя вентилятора отопителя
при установке переключателя отопителя
в положении "HI" (максимум)
(1) Установите замок зажигания в положение

"ON" (ЗАЖИГАНИЕ ВКЛЮЧЕНО).

(2) Установите переключатель отопителя

в положение "HI"(максимум).

B: Работает ли электродвигатель вентилятора

отопителя при установке переключателя
отопителя в положении "HI" (максимум).
ДА <Автомобили с левым расположением
органов управления> :

Обратитесь

к Методике проверки 3 "При работе
кондиционера, температура в салоне
автомобиля не опускается (воздух
не охлаждается). <Автомобили с левым
расположением органов управления>",

CTP.55-12

.

ДА <Автомобили с правым расположением
органов управления> :

Обратитесь

к Методике проверки 4"При работе
кондиционера, температура в салоне
автомобиля не опускается (холодный
воздух не поступает). <Автомобили
с правым расположением органов
управления>",

CTP.55-22

.

НЕТ :

Обратитесь к Методике проверки 5

"Вентилятор и электродвигатель
отопителя на вращаются",

CTP.55-32

.
