Mitsubishi Lancer / Lancer Wagon. Руководство - часть 9





ЗАДНИЕ СИДЕНЬЯ В СБОРЕ

ИНТЕРЬЕР

52A

-31

РАЗБОРКА И СБОРКА

M1522002000335

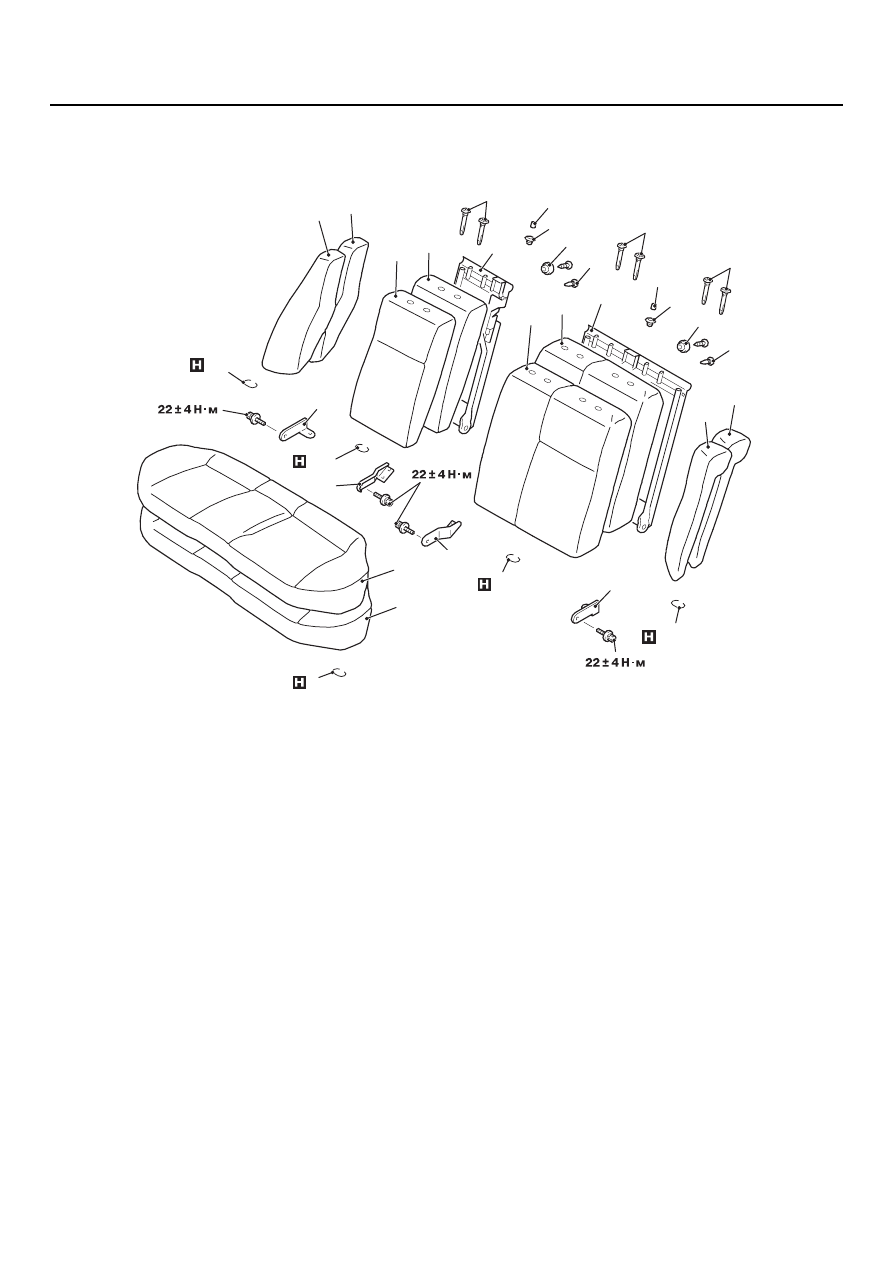

<Кузов седан>

AC304657

1

2

3

4

5

6

7

8

10

11

12

13

14

15

16

17

18

19

21

22

23

24

25

26

27

28

29

30

31

AB

9

9

20

Разборка подушки заднего
сиденья

1.

Кольцо.

2.

Обивка подушки заднего
сиденья.

3.

Подушка заднего сиденья.
Разборка спинки заднего
сиденья (левой)

4

Боковая шарнирная скоба.

5.

Центральная шарнирная скоба.

6.

Упор спинки заднего сиденья.

7.

Фиксатор.

8.

Кольцо.

<<А>>

9.

Направляющие подголовника.

10. Обивка спинки заднего сиденья

(левого).

11. Подушка заднего сиденья

(левого).

12. Каркас спинки заднего сиденья

(левого).

13. Облицовка.
14. Кнопка.

Разборка спинки заднего
сиденья (правой)

15. Боковая шарнирная скоба.
16. Центральная шарнирная скоба.
17. Упор спинки заднего сиденья.

18. Фиксатор.
19. Кольцо.

<<А>>

20. Направляющие подголовника.
21. Обивка спинки заднего сиденья

(правой).

22. Подушка заднего сиденья

(правая).

23. Спинка заднего сиденья (правая)

в сборе.

24. Облицовка.
25. Кнопка.

Разборка спинки заднего
сиденья (левой)

26. Кольцо.
27. Обивка спинки заднего сиденья

(левого) в сборе.

28. Подушка заднего сиденья

(левого).
Разборка боковой части спинки
заднего сиденья (правой)

29. Кольцо.
30. Обивка спинки заднего сиденья

(правой).

31. Подушка заднего сиденья

(правая).

Разборка спинки заднего
сиденья (правой)

ЗАДНИЕ СИДЕНЬЯ В СБОРЕ

ИНТЕРЬЕР

52A

-32

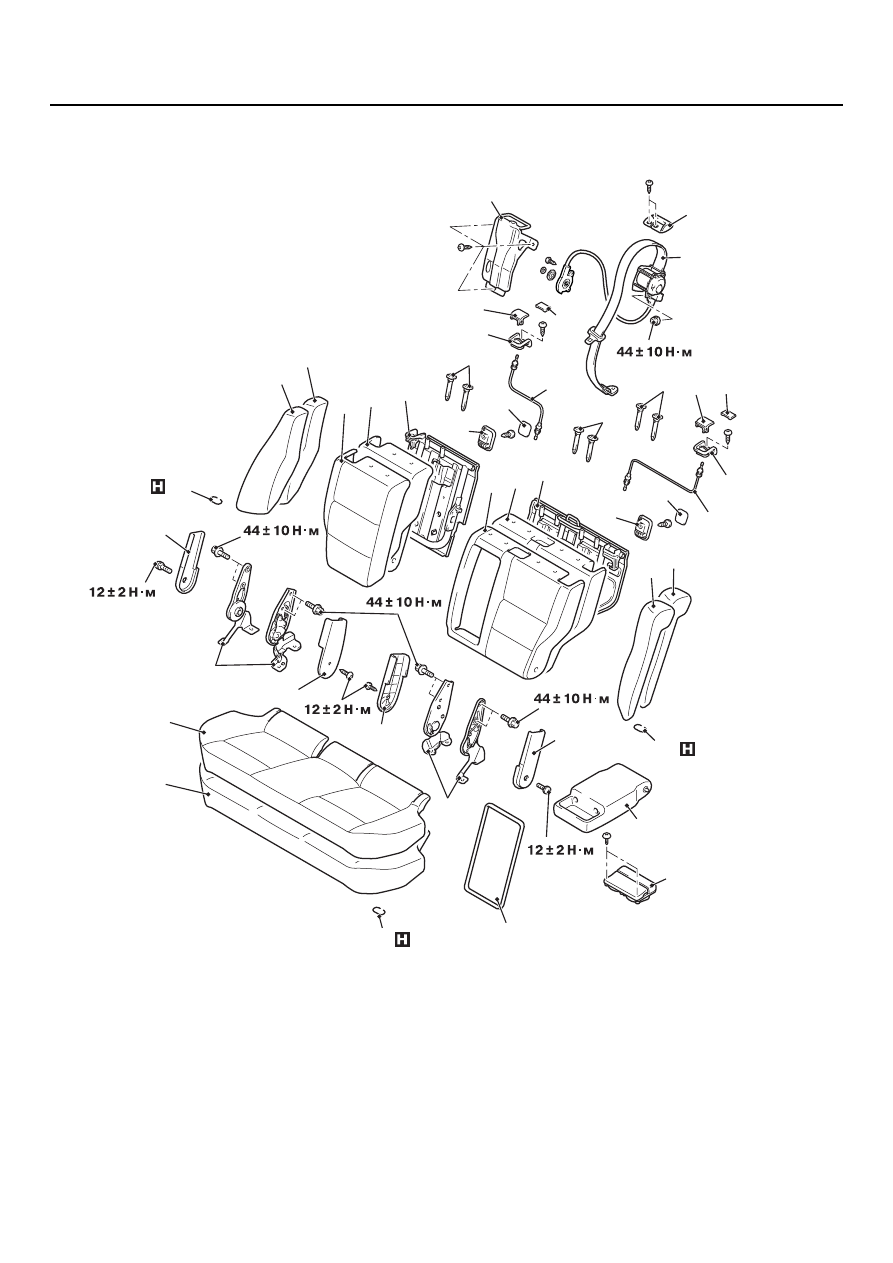

<Универсал>

AC304611

19

12

20

25

24

26

27

38

39

28 30

31

23

22

32

13

13 9 10

11

18

7

8

14 16

17

35

36

34

5

4

6

15

21

1

15

29

37

29

33

2

3

AB

Разборка подушки заднего
сиденья

1.

Кольцо

2.

Обивка подушки заднего сиденья.

3.

Обивка подушки заднего сиденья.
Разборка спинки заднего
сиденья (левой)

4.

Подлокотник в сборе.

5.

Чашкодержатель подлокотника.

6.

Панель подлокотника.

7.

Кожух.

8.

Облицовка.

9.

Кнопка разблокировки спинки
сиденья.

10. Заглушка.
11. Облицовка кнопки разблокировки

спинки.

12. Облицовка крепления

центрального ремня
безопасности.

<<А>>

13. Направляющие подголовника.
14. Обивка спинки заднего сиденья

(левого).

Разборка спинки заднего
сиденья (левой)

ЗАДНИЕ СИДЕНЬЯ В СБОРЕ

ИНТЕРЬЕР

52A

-33

ТОЧКИ ДЛЯ СНЯТИЯ ПРИ РЕМОНТЕ

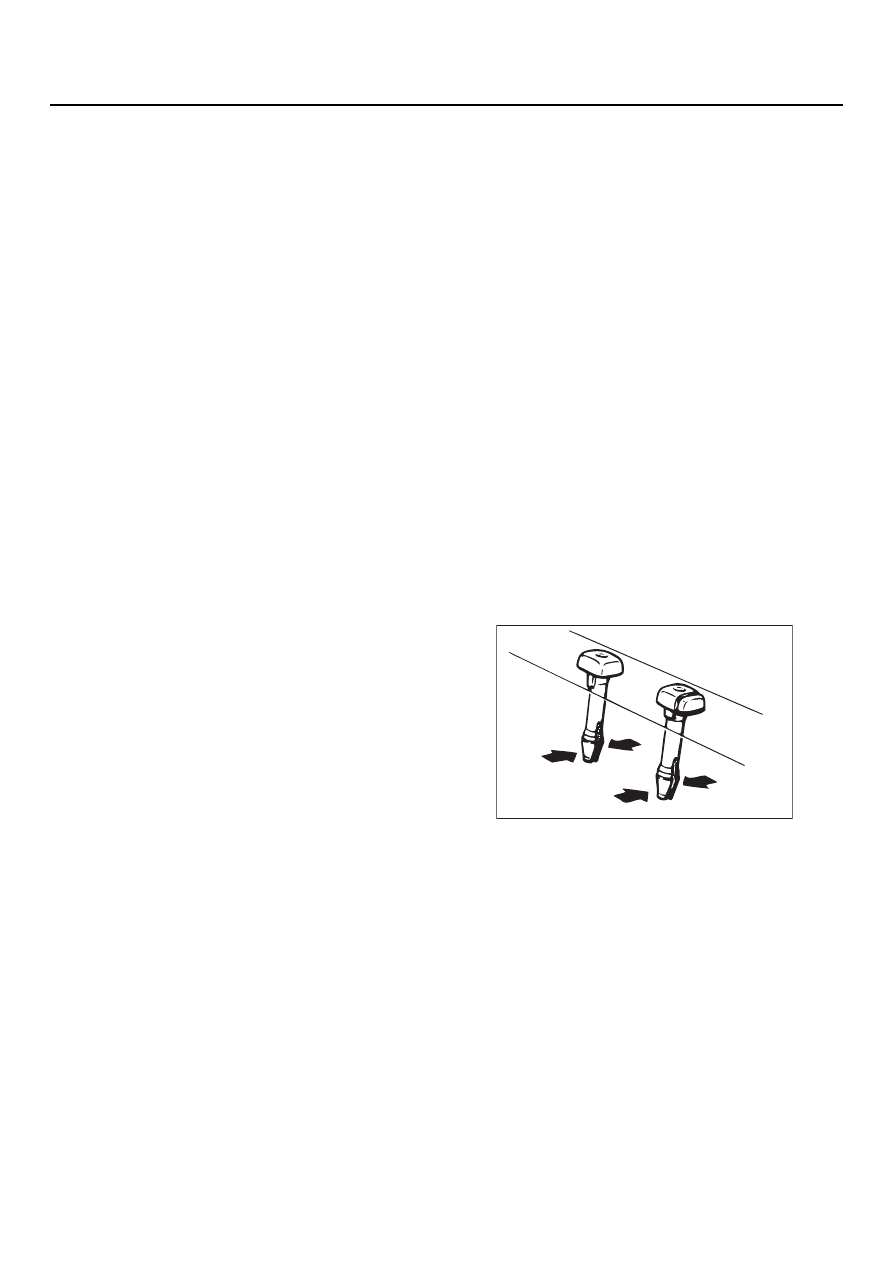

<<A>> СНЯТИЕ НАПРАВЛЯЮЩИХ
ПОДГОЛОВНИКА

15. Облицовка шарнирной петли

(левой).

16. Подушка заднего сиденья

(левого).

17. Каркас спинки заднего сиденья

(левого) в сборе.

18. Трос разблокировки спинки.
19. Облицовка крепления центральD

ного ремня безопасности.

20. Центральный ремень

безопасности.

21. Шарнирная петля.

Разборка спинки заднего
сиденья (правой)

22. Кожух.
23. Облицовка.
24. Кнопка разблокировки спинки

сиденья.

25. Заглушка.
26. Облицовка кнопки разблокировки

спинки.

<<А>>

27. Направляющие подголовника.
28. Обивка спинки заднего сиденья

(правой).

29. Обивка спинки заднего сиденья

(левой).

Разборка спинки заднего
сиденья (левой)

30. Подушка заднего сиденья

(правая).

31. Спинка заднего сиденья (правая)

в сборе.

32. Трос разблокировки спинки.
33. Шарнирная петля.

Разборка спинки заднего
сиденья (левой)

34. Кольцо.
35. Обивка спинки заднего сиденья

(левого) в сборе.

36. Подушка заднего сиденья

(левого).
Разборка спинки заднего
сиденья (правой)

37. Кольцо.
38. Обивка спинки заднего сиденья

(правой).

39. Подушка заднего сиденья

(правая).

Разборка спинки заднего
сиденья (правой)

ACX01300

РЕМНИ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ

ИНТЕРЬЕР

52A

-34

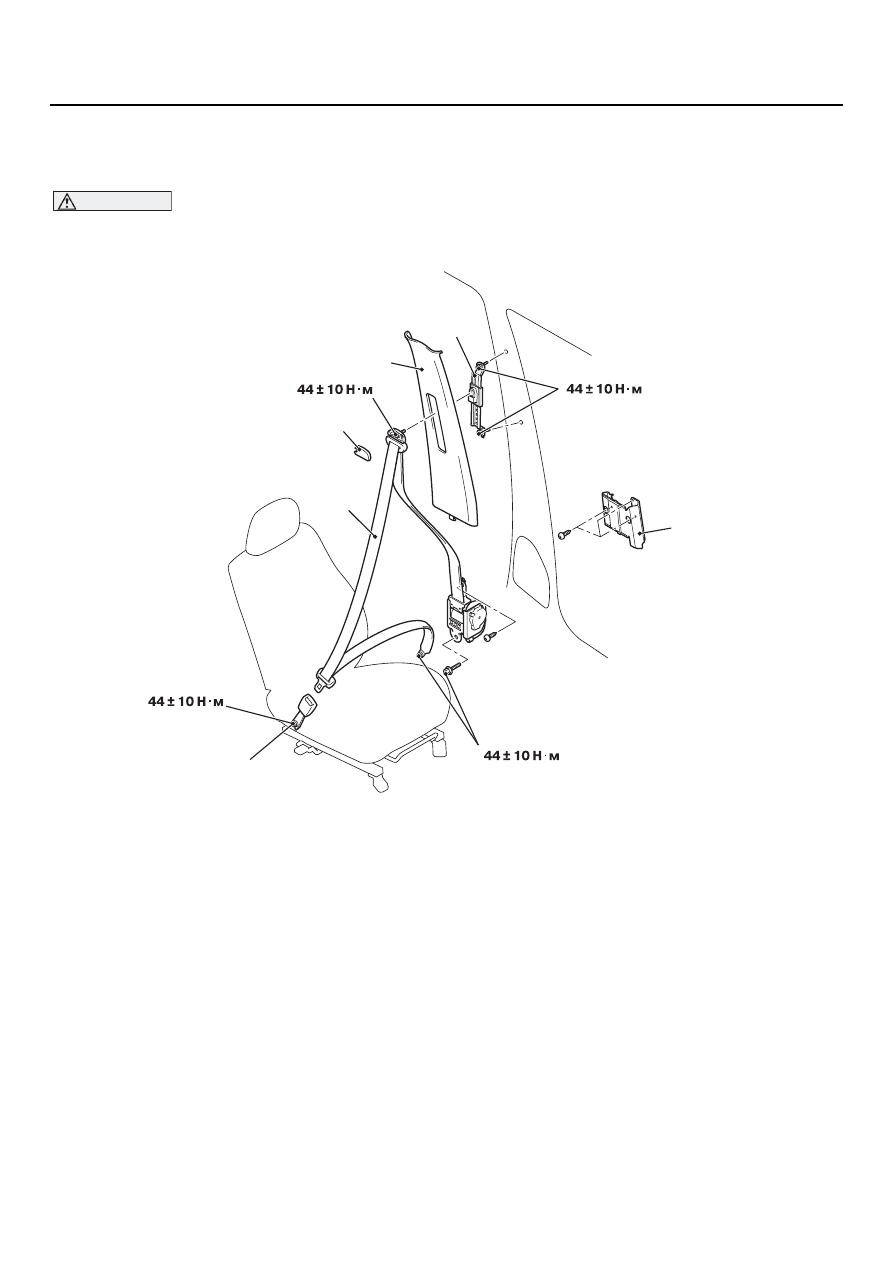

РЕМНИ БЕЗОПАСНОСТИ ПЕРЕДНИХ СИДЕНИЙ

СНЯТИЕ И УСТАНОВКА

M1523001300336

ВНИМАНИЕ

SRS: Перед снятием и установкой ремней безопасности с преднатяжителем ознакомьтесь
с главой 52В, "Ремни безопасности с преднатяжителем"

CTP. 52B-249

.

AC304684

1

2

3

4

5

6

AB

Снятие боковых ремней
безопасности

1.

Облицовка верхнего крепления.

Облицовка нижней части средней
стойки. (См.

CTP. 52A-11

).

2.

Скоба.

3.

Диагональная ветвь ремня

безопасности. (См. главу 52В,
"Ремни безопасности с
преднатяжителем",

CTP. 52B-249

).

4.

Облицовка нижней части средней
стойки. (См.

CTP. 52A-11

).

5.

Реулиремое крепление ремня
безопасности.
Снятие поясной ветви ремней
безопасности

Облицовка (См.

CTP. 52A-26

).

6.

Поясная ветвь бокового ремня
безопасности.

Снятие боковых ремней
безопасности
