ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

ИНТЕРЬЕР

52A

-23

ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

M1521002600215

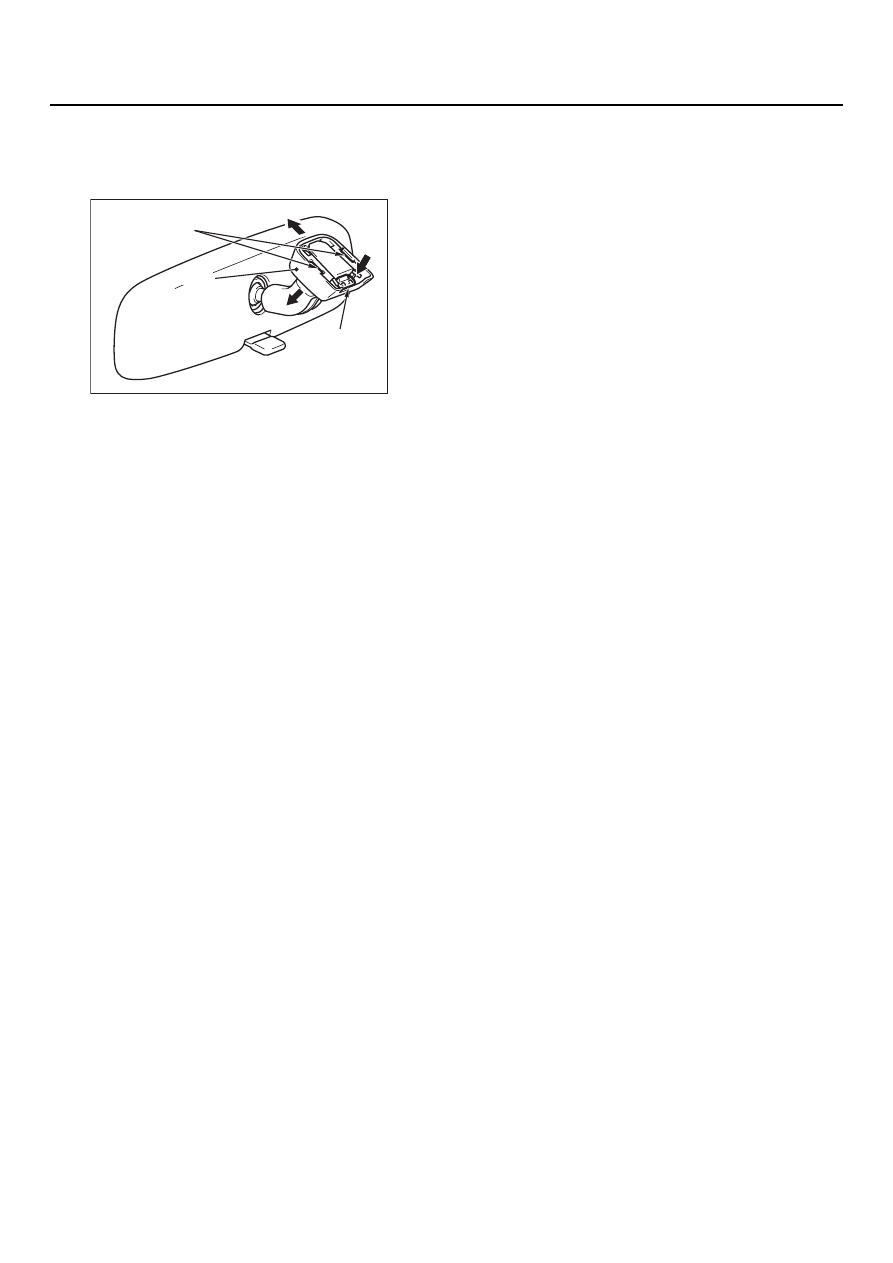

ТОЧКИ ДЛЯ СНЯТИЯ ПРИ РЕМОНТЕ

1. Осовободите защелки А и отведите крышку

в направлении стрелки 1.

2. Нажмите на защелку В в направлении

стрелки 2 и вытяните зеркало в направлении
стрелки 3.

AC209066

Защелка B

Защелка A

Корпус

1

2

3

AD

ПЕРЕДНИЕ СИДЕНЬЯ В СБОРЕ

ИНТЕРЬЕР

52A

-24

ПЕРЕДНИЕ СИДЕНЬЯ В СБОРЕ

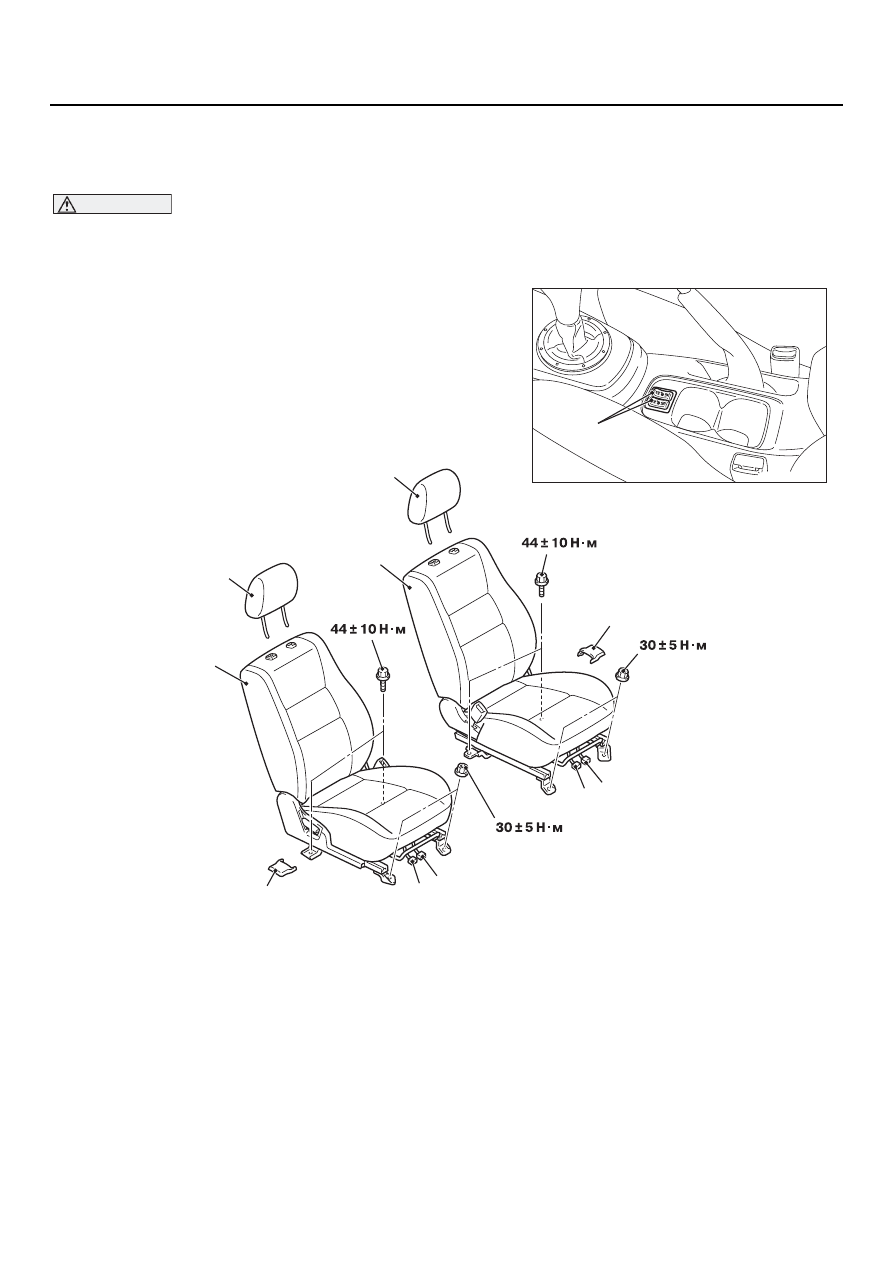

СНЯТИЕ И УСТАНОВКА

M1522001300504

ВНИМАНИЕ

Снятие передних сидений автомобилей с боковыми надувными подушками безопасности <
см. главу 52В,"Предупреждения" (Cм.

CTP. 52B-5

) и модули боковых подушек и шторок

безопасности (Cм.

CTP. 52B-240

).

AC400241

2

2

6

6

3

3

4

4

AB

1

5

5

1.

Выключатель электроподогрева
сиденья <Автомобили с обогреD
ваемыми сиденьями>.

2.

Подголовники.

Снятие передних сидений

3.

Крышка кронштейна крепления
переднего сиденья.

4.

Колодка жгута проводов
<Автомобили с подогреваемыD
ми сиденьями>.

5.

Колодка жгута проводов
<Автомобили с боковыми
подушками безопасности>.

>>А<<

6.

Переднее сиденье в сборе.

ПЕРЕДНИЕ СИДЕНЬЯ В СБОРЕ

ИНТЕРЬЕР

52A

-25

ТОЧКИ УСТАНОВКИ ПРИ РЕМОНТЕ

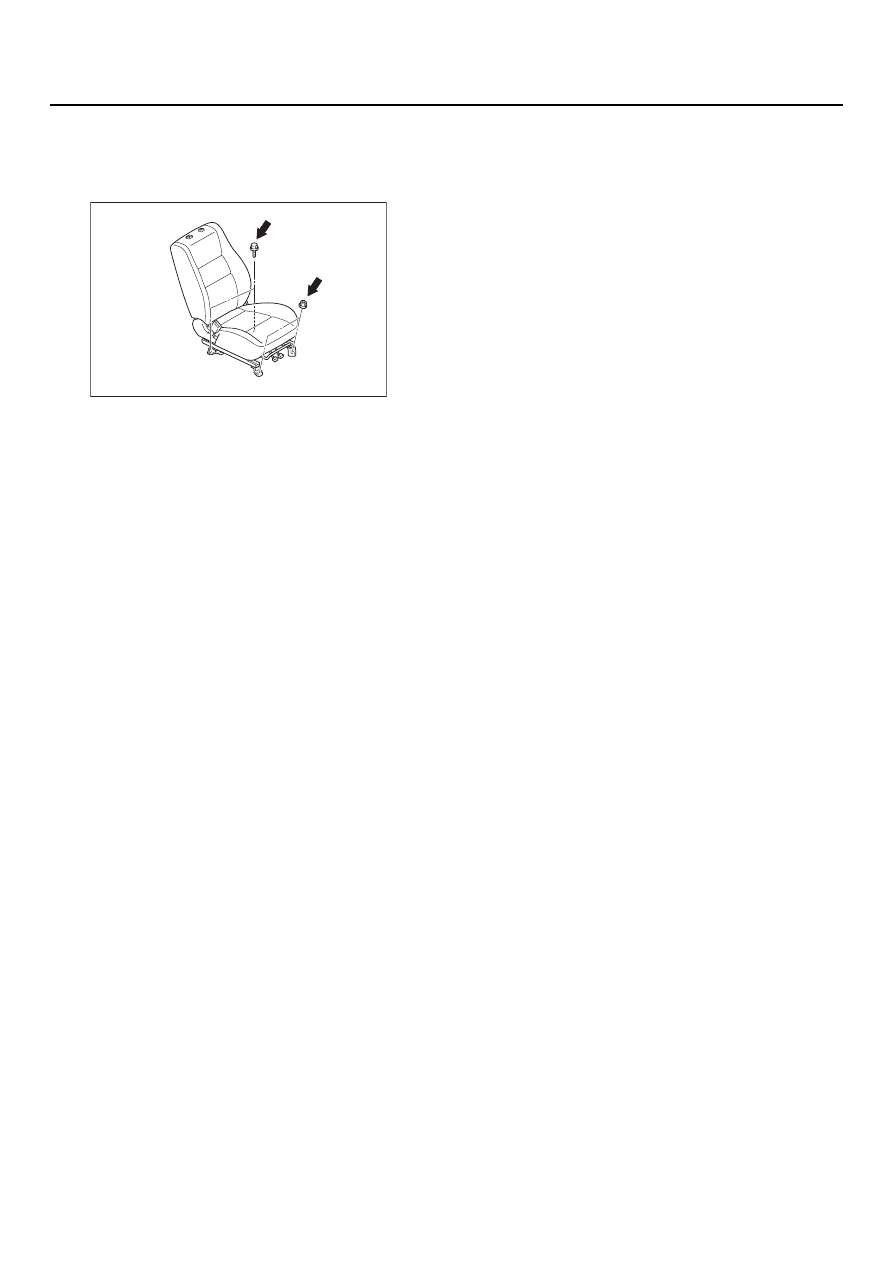

>>A<< УСТАНОВКА ПЕРЕДНЕГО
СИДЕНЬЯ

1. Наживите болты и гайки во всех местах,

показанных на рисунке, не прилагая усилий
к подушке сиденья, и проверьте плавность
перемещения сиденья по салазкам.

2. Затяните все соединения нормированным

моментом затяжки.

AC400242 AB

ПЕРЕДНИЕ СИДЕНЬЯ В СБОРЕ

ИНТЕРЬЕР

52A

-26

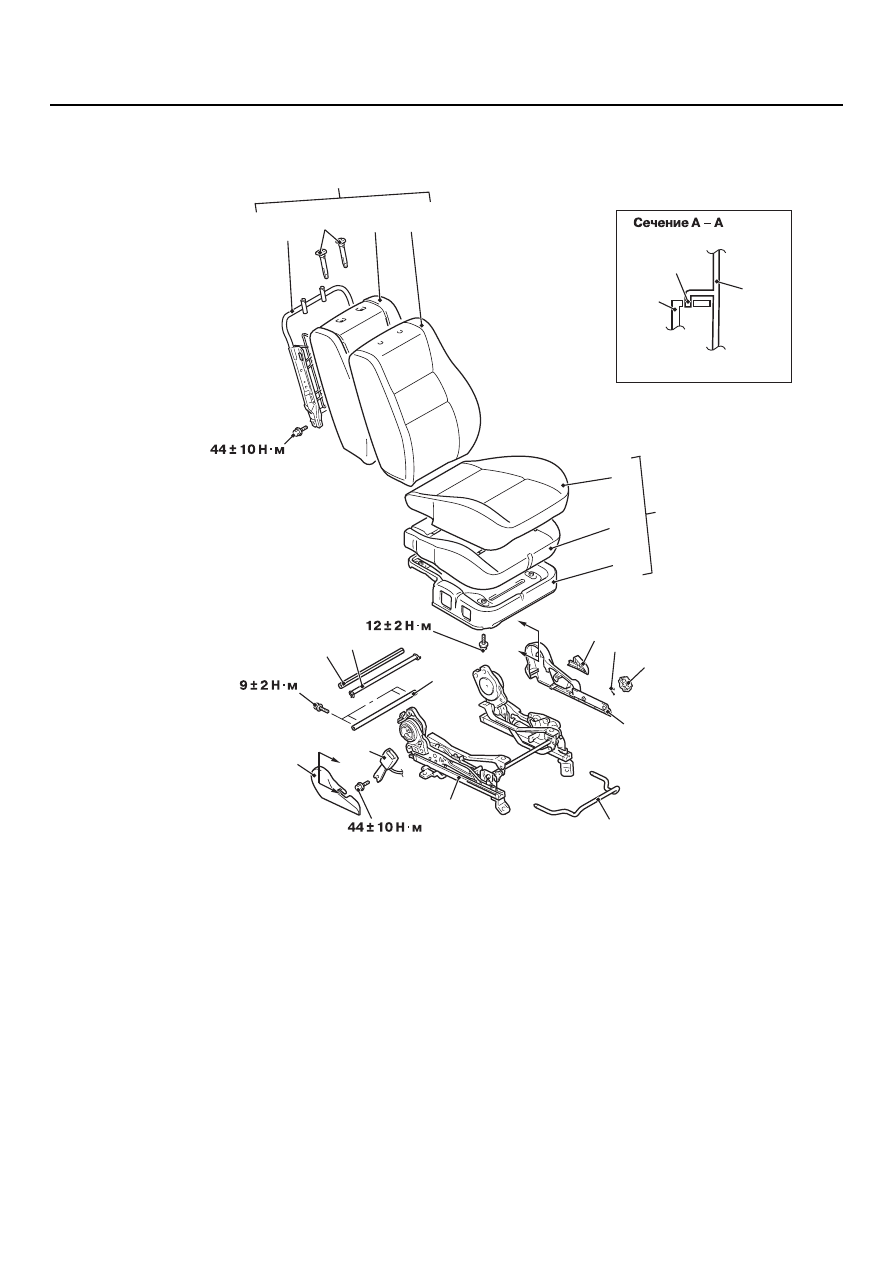

РАЗБОРКА И СБОРКА

M1522001500575

AC304789

1

2

3

8

17

20

9

19

18

16

15

5

6

7

4

10

14

11

13 12

8, 9

20

Защелка

Разборка

1.

Кнопка разблокировки спинки
сиденья.

2.

Штифт.

3.

Рукоятка регулировки сиденья
по высоте.

4.

Подушка переднего сиденья
в сборе.

5.

Обивка подушки переднего
сиденья.

6.

Подушка переднего сиденья.

7.

Каркас подушки переднего
сиденья в сборе.

8.

Кожух механизма наклона
спинки.

9.

Облицовка боковины подушки.

10. Спинка переднего сиденья

в сборе

<<А>>

11. Направляющая подголовника.
12. Обивка спинки переднего

сиденья.

13. Подушка спинки переднего

сиденья.

<<В>>

14. Каркас спинки переднего

сиденья.

15. Поясная ветвь бокового ремня

безопасности.

16. Стержень.
17. Рукоятка фиксатора продольного

перемещения сиденья.

18. Стержень.
19. Облицовка стержня.
20. Салазки сиденья.

Разборка
