ОБЛИЦОВКА ЗАДНЕЙ ДВЕРИ

ИНТЕРЬЕР

52A

-19

ОБЛИЦОВКА ЗАДНЕЙ ДВЕРИ

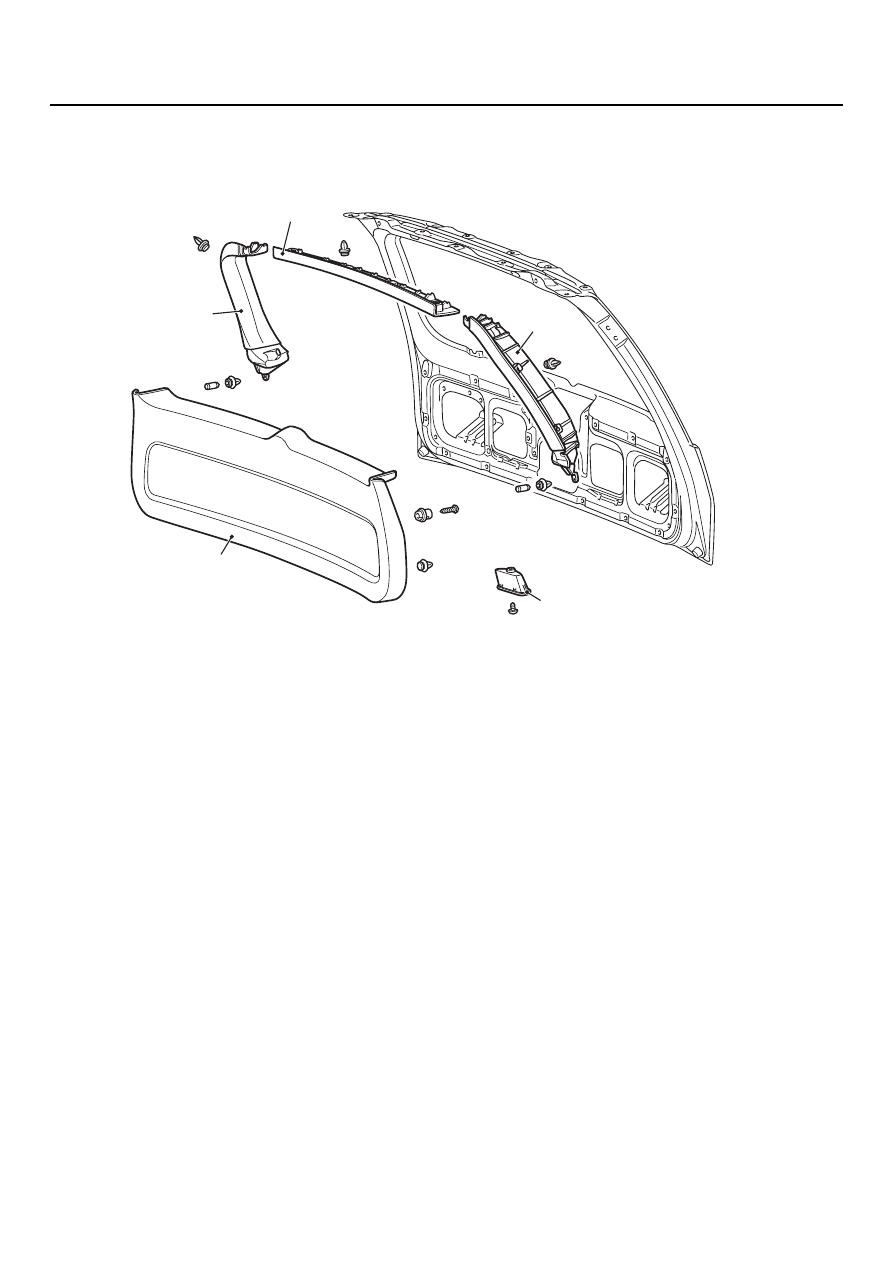

СНЯТИЕ И УСТАНОВКА

M1521006500102

AC304775

1

2

3

4

4

AB

Снятие

1.

Обивка задней двери.

2.

Захват для руки.

3.

Верхняя облицовка задней двери.

4.

Боковая облицовка задней двери.

Снятие

ОБЛИЦОВКА ЗАДНЕЙ ДВЕРИ

ИНТЕРЬЕР

52A

-20

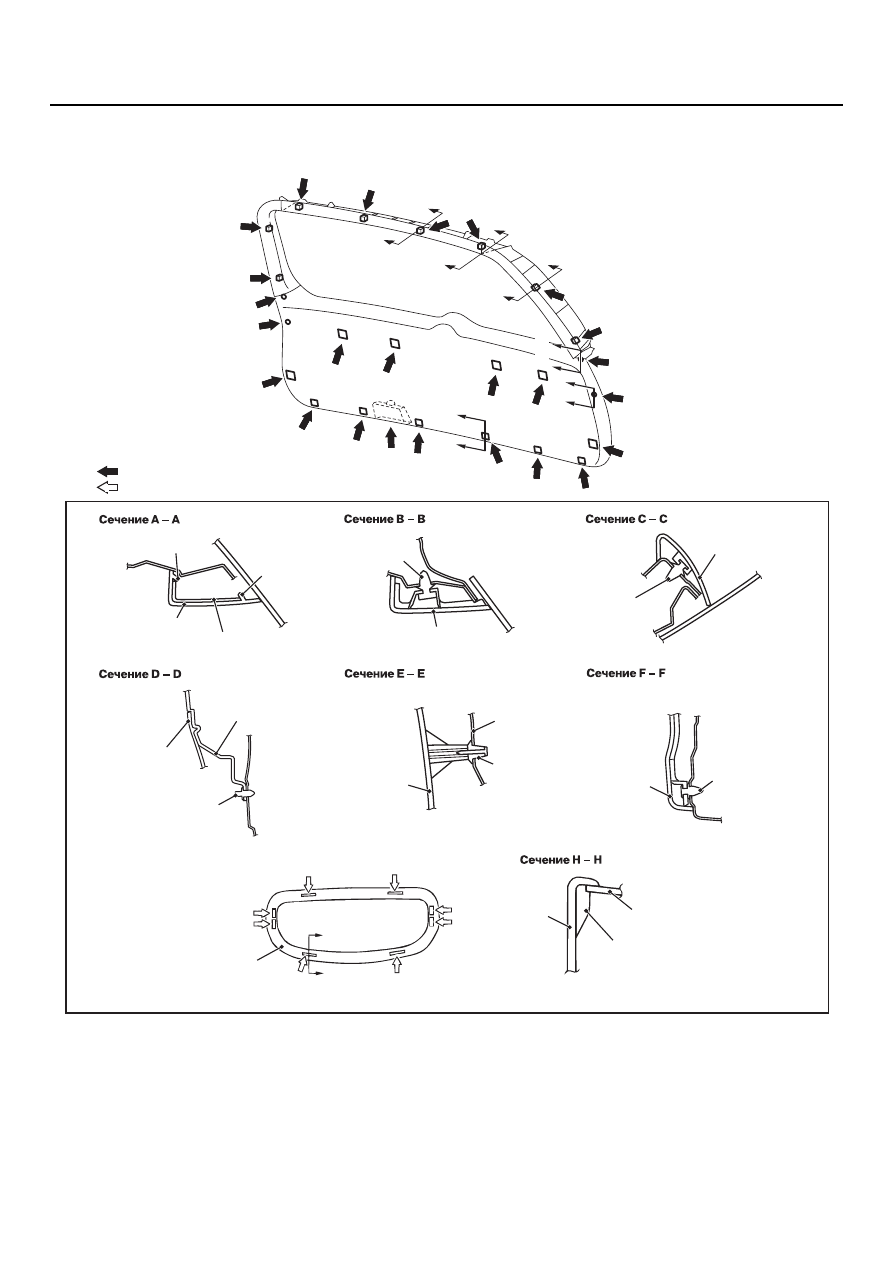

РАСПОЛОЖЕНИЕ ФИКСАТОРОВ
И ЗАЩЕЛОК

AC304778

ПРИМЕЧАНИЕ

(1)          :   Расположение фиксаторов

(2)          :   Расположение защелок

Вид G

H

H

Облицовка боковой
части двери

Фиксатор

Фиксатор

Фиксатор

Облицовка верхней
части двери

Защелка

Облицовка боковой
части двери

Облицовка верхней
части двери

Защелка

Облицовка нижней
части двери

Облицовка боковой
части двери

Захват для руки

Фиксатор

Фиксатор

Панель двери

Облицовка нижней
части двери

Облицовка нижней
части двери

Захват для руки

Защелка

Облицовка нижней
части двери

B

B

A

A

C

C

F

F

E

E

G

D

D

AB

ОБЛИЦОВКА ПОТОЛКА

ИНТЕРЬЕР

52A

-21

ОБЛИЦОВКА ПОТОЛКА

СНЯТИЕ И УСТАНОВКА

M1521001400337

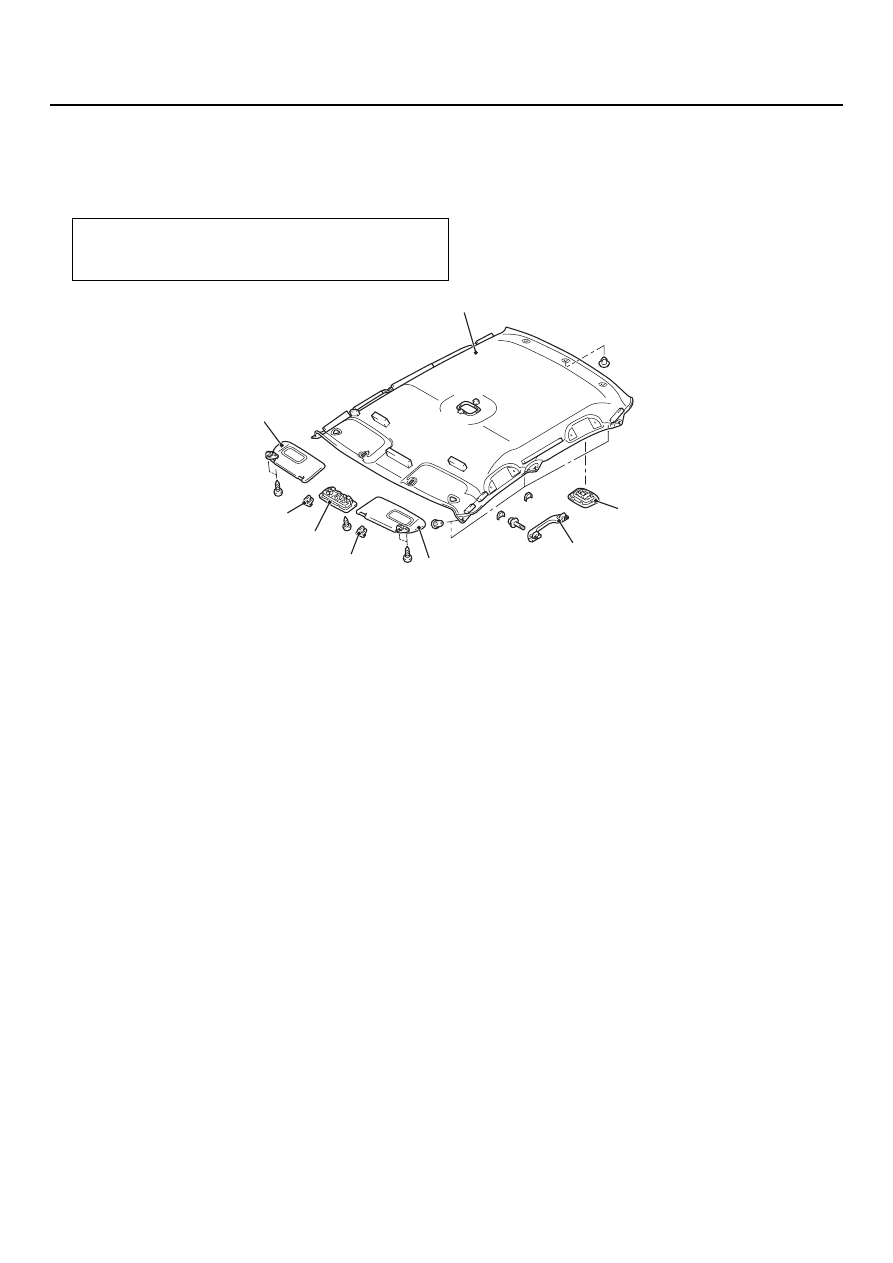

<Кузов седан>

Предварительные и послеустановочные операции
Снятие и установка облицовок передней, центральной
и задней стоек. (См.

CTP. 52A-11

).

AC304633

1

2

3

4

4

5

5

6

AB

Снятие

1.

Поручень.

2.

Плафон освещения.

3.

Передний плафон освещения.

<<А>>

4.

Крепление противосолнечного
козырька.

5.

Противосолнечный козырек.

•

Напольная консоль в сборе.
(См.

CTP. 52A-6

).

<<В>>

6.

Панель облицовки потолка.

Снятие

ОБЛИЦОВКА ПОТОЛКА

ИНТЕРЬЕР

52A

-22

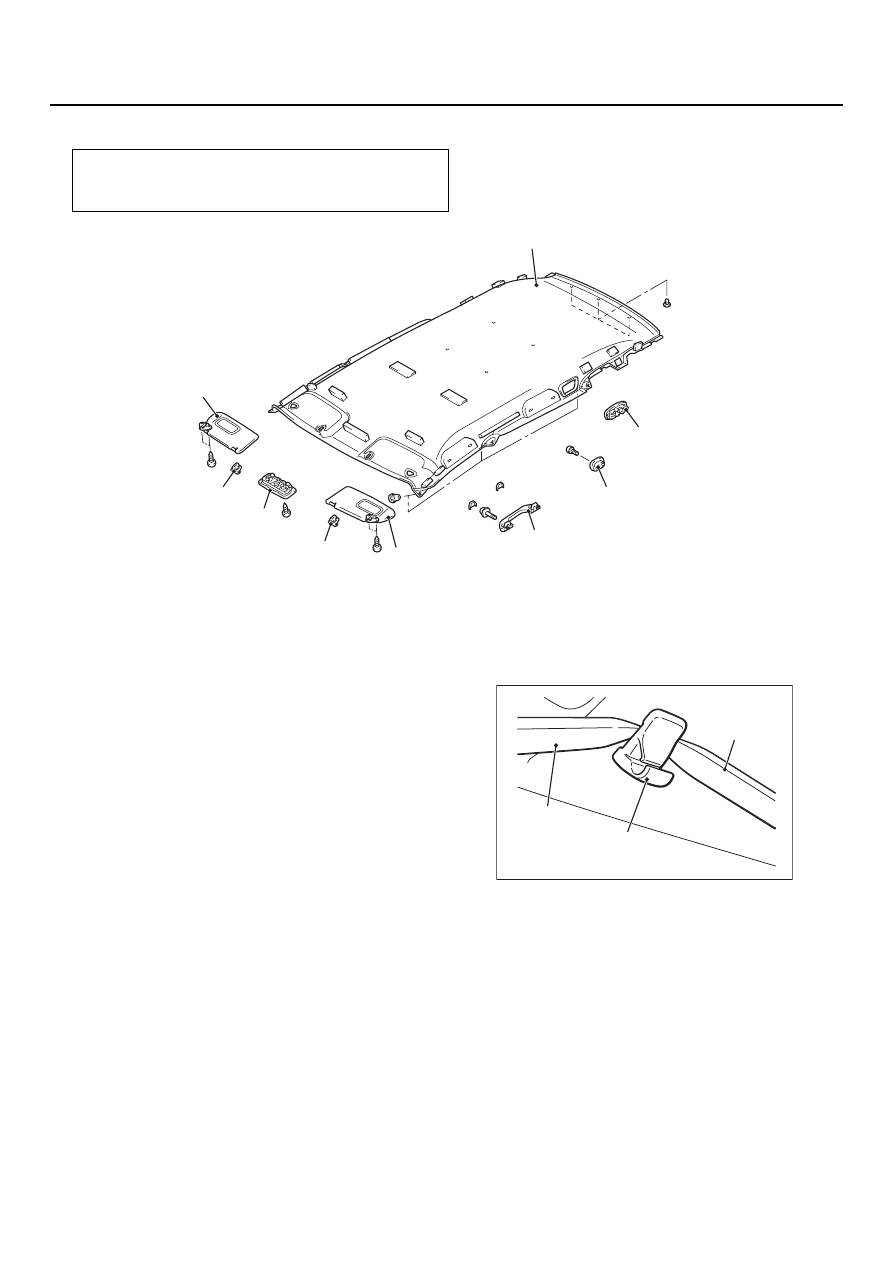

<Автомобили с кузовом универсал>

ТОЧКИ ДЛЯ СНЯТИЯ ПРИ РЕМОНТЕ

<<A>> СНЯТИЕ КРЕПЛЕНИЯ
ПРОТИВОСОЛНЕЧНОГО КОЗЫРЬКА

Подведите с обеих сторон крепления
специальные приспособления (MB990784)
и освободите защелки.

<<B>> СНЯТИЕ ОБЛИЦОВКИ
ПОТОЛКА

Отогните панель облицовки со стороны двери
водителя.

Предварительные и послеустановочные операции
Снятие и установка облицовок передней, центральной
и задней стоек. (См.

CTP. 52A-11

).

AC304634

1

2

3

4

5

5

6

6

7

AB

Снятие

1.

Поручень.

2.

Крепление сетки.

3.

Задний фонарь индивидуальD
ного освещения в сборе.

4.

Передний плафон освещения.

<<А>>

5.

Крепление противосолнечного
козырька.

6.

Противосолнечный козырек.

7.

Панель облицовки потолка.

AC304786

Защелка

MB990784

MB990784

AB
