Mitsubishi Lancer / Lancer Wagon. Руководство - часть 5





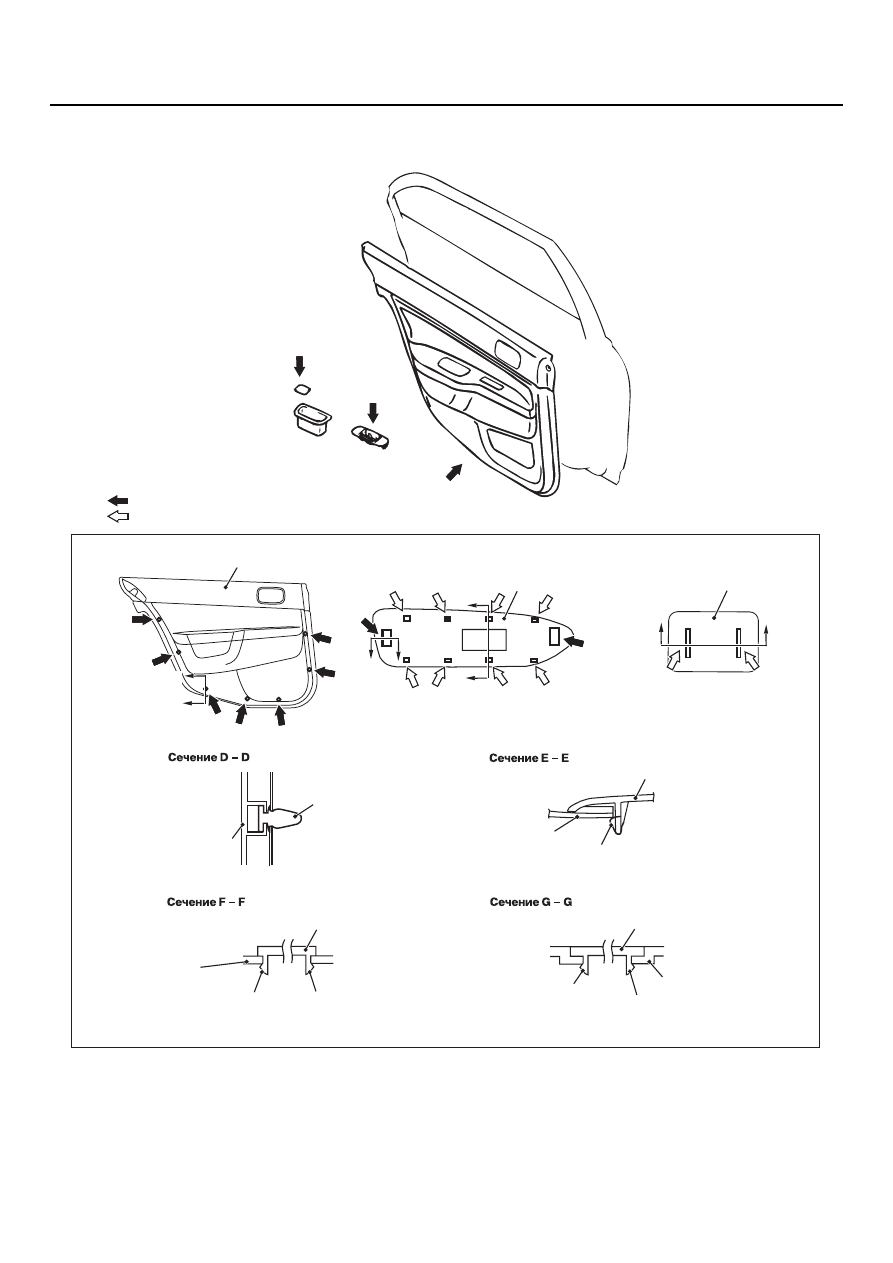

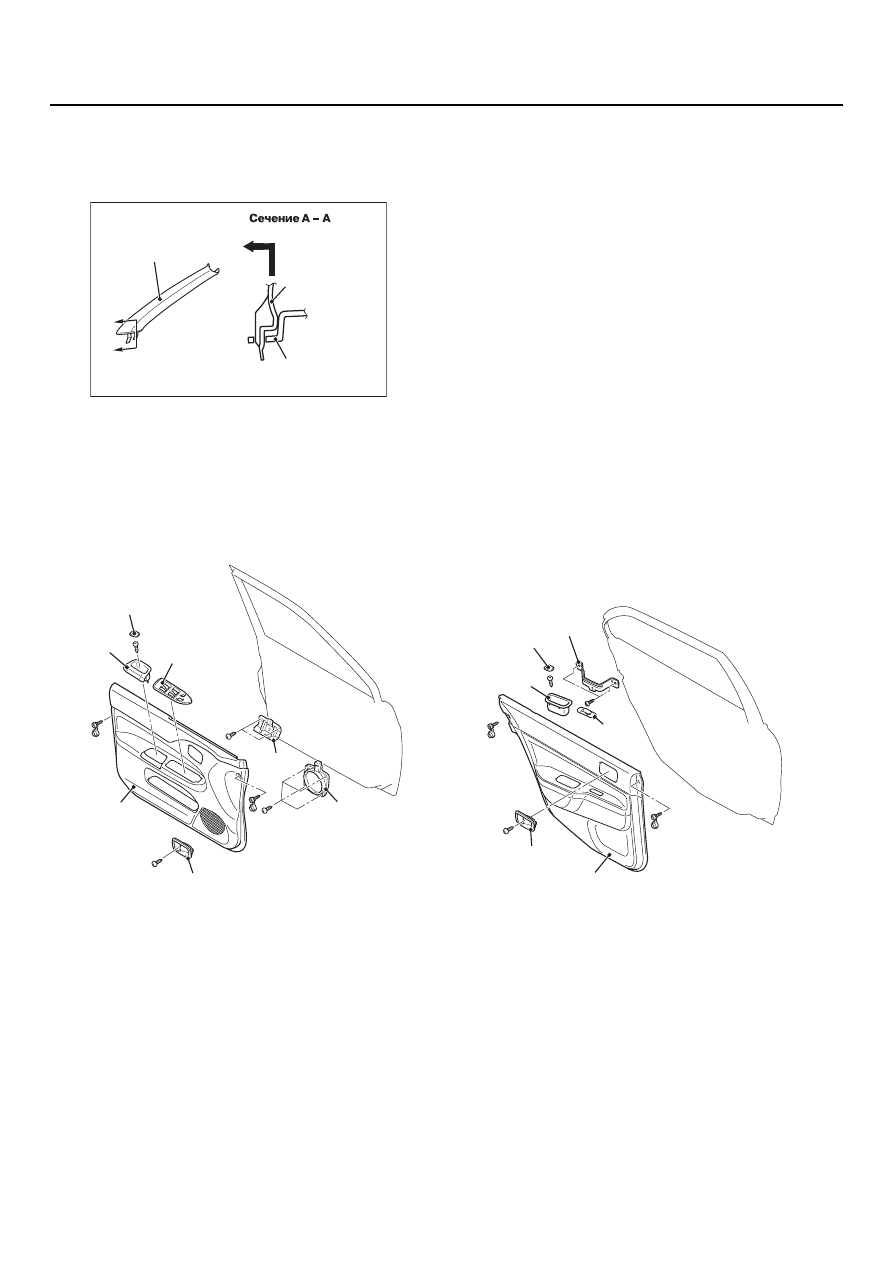

ОБИЛИЦОВКА ДВЕРЕЙ

ИНТЕРЬЕР

52A

-15

ТОЧКИ ДЛЯ СНЯТИЯ ПРИ РЕМОНТЕ

<<A>> СНЯТИЕ ОБЛИЦОВКИ
ПЕРЕДНЕЙ СТОЙКИ

Освободите фиксаторы в направлении стрелок,
показанных на рисунке, и снимите облицовку.

ОБИЛИЦОВКА ДВЕРЕЙ

СНЯТИЕ И УСТАНОВКА

M1521006400149

AC304782

Облицовка
передней стойки

Облицовка
передней стойки

Панель управления

AB

A

A

AC304681

1

2

3

4

5

7

8

1

2

4

5

6

8

AB

<Обивка передней двери>

<Обивка задней двери>

Снятие облицовки передней
двери

1.

Заглушка.

2.

Вставка.

3.

Переключатель управления
электроприводами стеклоD
подъемников в сборе.

<<А>>

4.

Облицовка внутренней ручки
двери.

5.

Панель облицовки передней
двери.

6.

Скоба крепления вставки.

Снятие обивки задней двери

1.

Заглушка.

2.

Вставка.

3.

Переключатель управления
электроприводами стеклоD
подъемников в сборе.

<<А>>

4.

Облицовка внутренней ручки
двери.

5.

Панель облицовки задней двери.

6.

Скоба крепления вставки задней
двери.

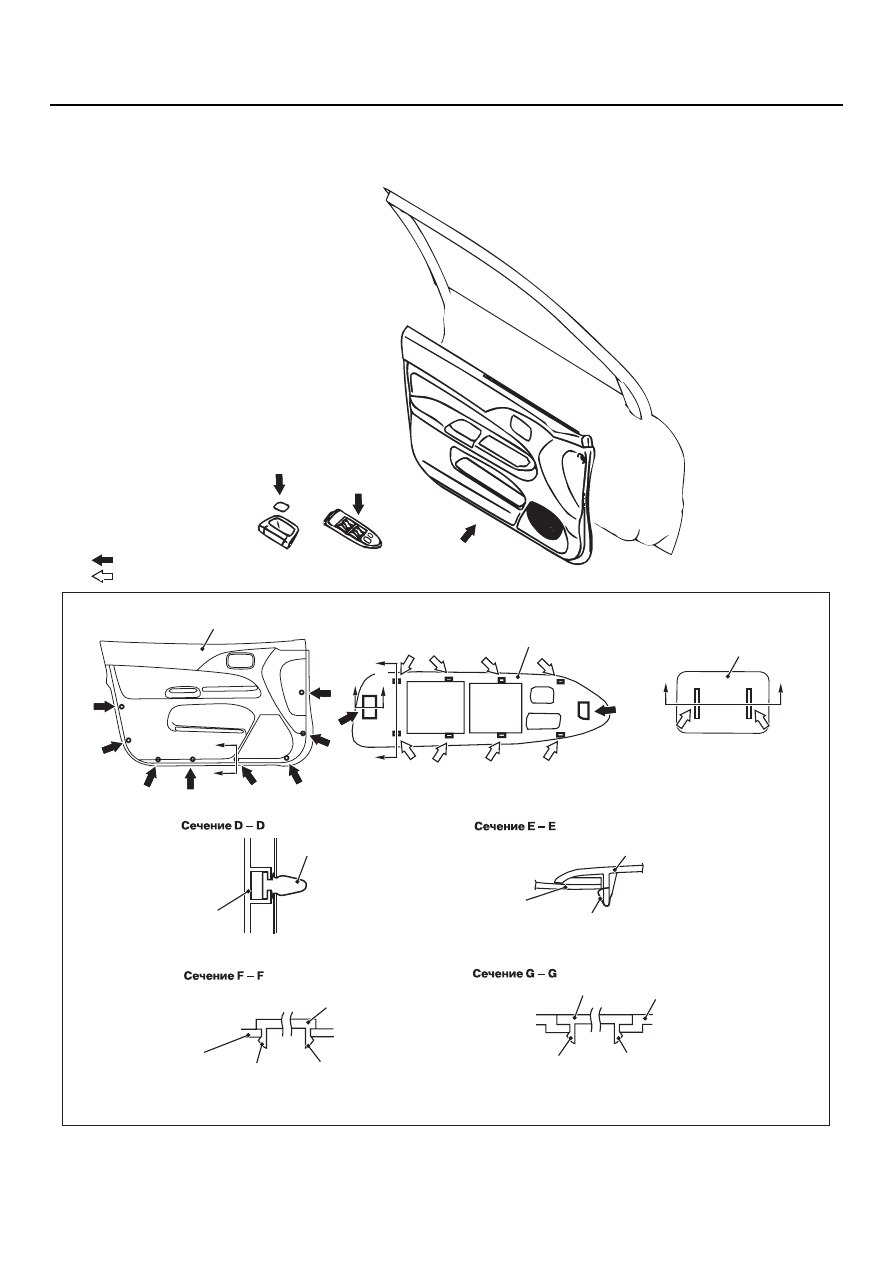

ОБИЛИЦОВКА ДВЕРЕЙ

ИНТЕРЬЕР

52A

-16

РАСПОЛОЖЕНИЕ ФИКСАТОРОВ
И ЗАЩЕЛОК

AC305324

<Панель обивки передней двери>

A

B

C

Вид A

Вид B

Вид C

ПРИМЕЧАНИЕ
(1)          : Расположение фиксаторов
(2)          : Расположение защелок

Панель обивки передней двери

Облицовка панели управления
электростеклоподъемниками

Облицовка ниши

D

D

E

E

F

F

G

G

Фиксатор

Панель обивки
передней двери

Панель обивки
передней двери

Фиксатор

Облицовка панели управления
электростеклоподъемниками

Защелка

Защелка

Защелка

Защелка

Рукоятка

Облицовка ниши

Панель обивки
передней двери

Облицовка панели управления
электростеклоподъемниками

AB

ОБИЛИЦОВКА ДВЕРЕЙ

ИНТЕРЬЕР

52A

-17

AC305325

A

B

C

ПРИМЕЧАНИЕ

(1)          :   Расположение фиксаторов

(2)          :   Расположение защелок

Вид A

Вид B

Вид C

Панель обивки задней двери

D

D

Облицовка панели управления
электростеклоподъемником

E

E

F

F

Облицовка ниши

G

G

Фиксатор

Панель обивки

задней двери

Защелка

Панель обивки

задней двери

Защелка

Облицовка панели управления
электростеклоподъемником

Фиксатор

Панель обивки
задней двери

Облицовка панели управления
электростеклоподъемником

Защелка

Защелка

Облицовка ниши

Рукоятка

AB

<Панель обивки задней двери>

ОБИЛИЦОВКА ДВЕРЕЙ

ИНТЕРЬЕР

52A

-18

ТОЧКИ ДЛЯ СНЯТИЯ ПРИ РЕМОНТЕ

<<A>> СНЯТИЕ ОБЛИЦОВКИ
ВНУТРЕННЕЙ РУЧКИ ДВЕРИ

1. Подведите лезвие плоской отвертки к задней

части головки самонарезающего винта,
находящегося на облицовке, и надавите
отверткой так, как это показано на рисунке.
Затем отверните самонарезающий винт.

2. Вставьте специальное приспособление

(MB990784) в зазор между облицовкой
и внутренней ручкой и осовободите защелки
крепления облицовки.

3. Вставьте специальное приспособление

(MB990784) в заднюю часть облицовки и,
действуя им как рычагом, отведите облицовD
ку в направлении, показанном на рисунке.
Снимите облицовку.

AC100003 AF

Самонарезающий винт

AC100004

A

A

B

B

Места установки
специального
приспособления

Облицовка
внутренней
ручки двери

MB990784

Защелка

Панель
обивки
двери

Облицовка
внутренней
ручки двери

Защелка

Защелка

Облицовка
внутренней
ручки двери

AD
