Mitsubishi Lancer / Lancer Wagon. Руководство - часть 8

ПЕРЕДНИЕ СИДЕНЬЯ В СБОРЕ

ИНТЕРЬЕР

52A

-27

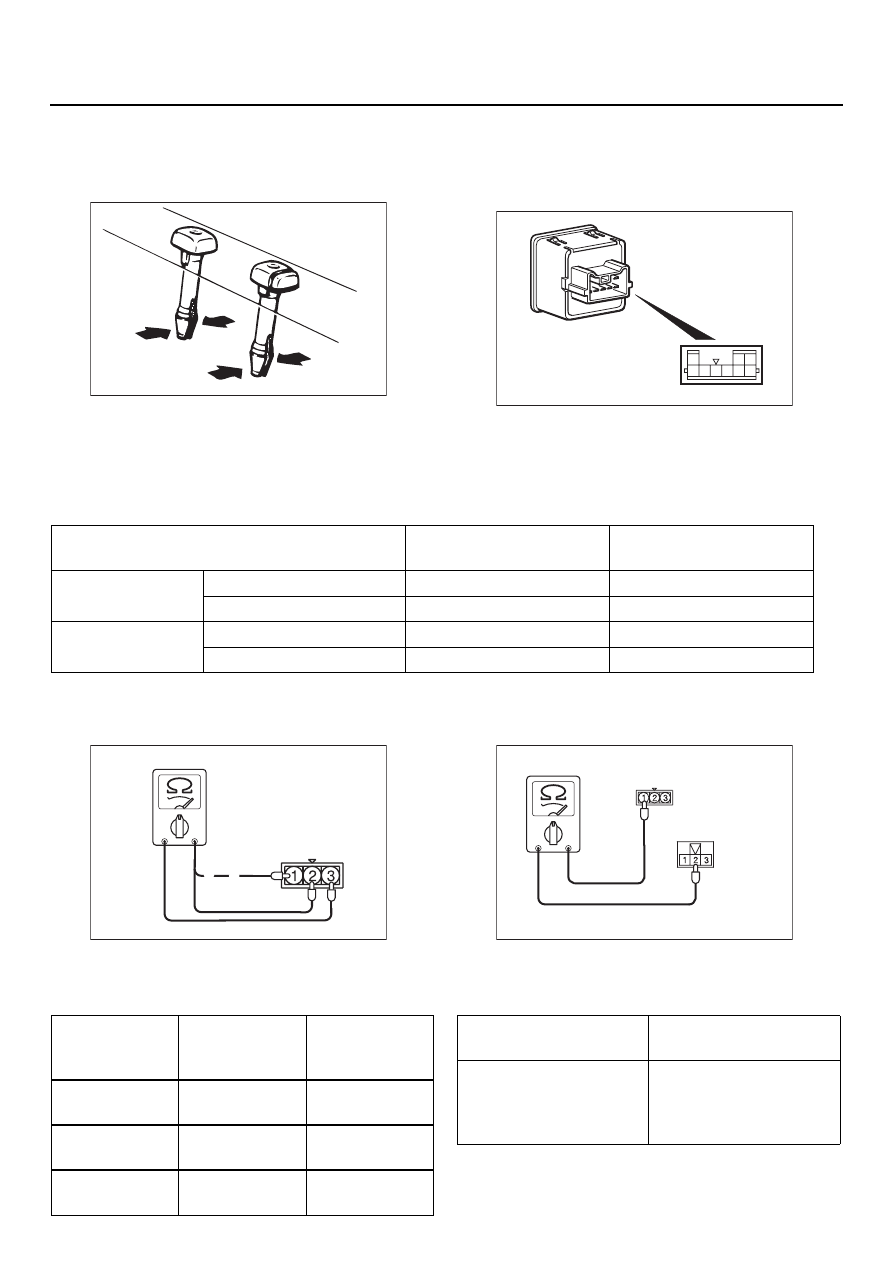

ТОЧКИ ДЛЯ СНЯТИЯ ПРИ РЕМОНТЕ

<<A>> СНЯТИЕ НАПРАВЛЯЮЩИХ
ПОДГОЛОВНИКА

<<B>> СНЯТИЕ КАРКАСА СПИНКИ
ПЕРЕДНЕГО СИДЕНЬЯ

Не извлекайте модуль подушки безопасности
из каркаса спинки. <Автомобили с боковыми
подушками безопасности>

ПРОВЕРКА

M1522005500094

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ
ОБОГРЕВА СИДЕНЬЯ

ПРОВЕРКА ПОДОГРЕВА СПИНКИ
СИДЕНЬЯ

Измерьте сопротивление между выводами.

Стандартное значение (при температуре
внутри салона 20

°

C):

ПРОВЕРКА ОБОГРЕВА ПОДУШКИ
СИДЕНЬЯ

Измерьте сопротивление между выводами.

Стандартное значение (при температуре
внутри салона 20

°

C):

ACX01300

1

2 3

4 5 6 7 8 9

AC305162

Положение переключателя

Подсоединение
тестера

Стандартные условия

Со стороны
водителя

Сильно

1D5, 5D8

Менее 2 Ом

Слабо

3D5, 5D8

Менее 2 Ом

Со стороны
пассажира

Сильно

4D5, 5D8

Менее 2 Ом

Слабо

5D9, 5D8

Менее 2 Ом

Номер
вывода

Кузов седан

Автомобили
с кузовом
универсал

Между
выводами 2D3

4,56

 Ом

±

 10 % 5,18 Ом

±

 10 %

Между
выводами 3D3

4,83

 Ом

±

 10 % 5,53 Ом

±

 10 %

Между
выводами 2D3

0,27

 Ом

0,35

 Ом

AC305163

Номер вывода

Измеряемая
величина

Между выводами
колодки жгута
проводов
обогревателя 1D2

5.21 Ом ± 10 %

AC305164 AB

Штекер подушки
сиденья

Штекер обогрева
сиденья в сборе

ЗАДНИЕ СИДЕНЬЯ В СБОРЕ

ИНТЕРЬЕР

52A

-28

ЗАДНИЕ СИДЕНЬЯ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1522001800275

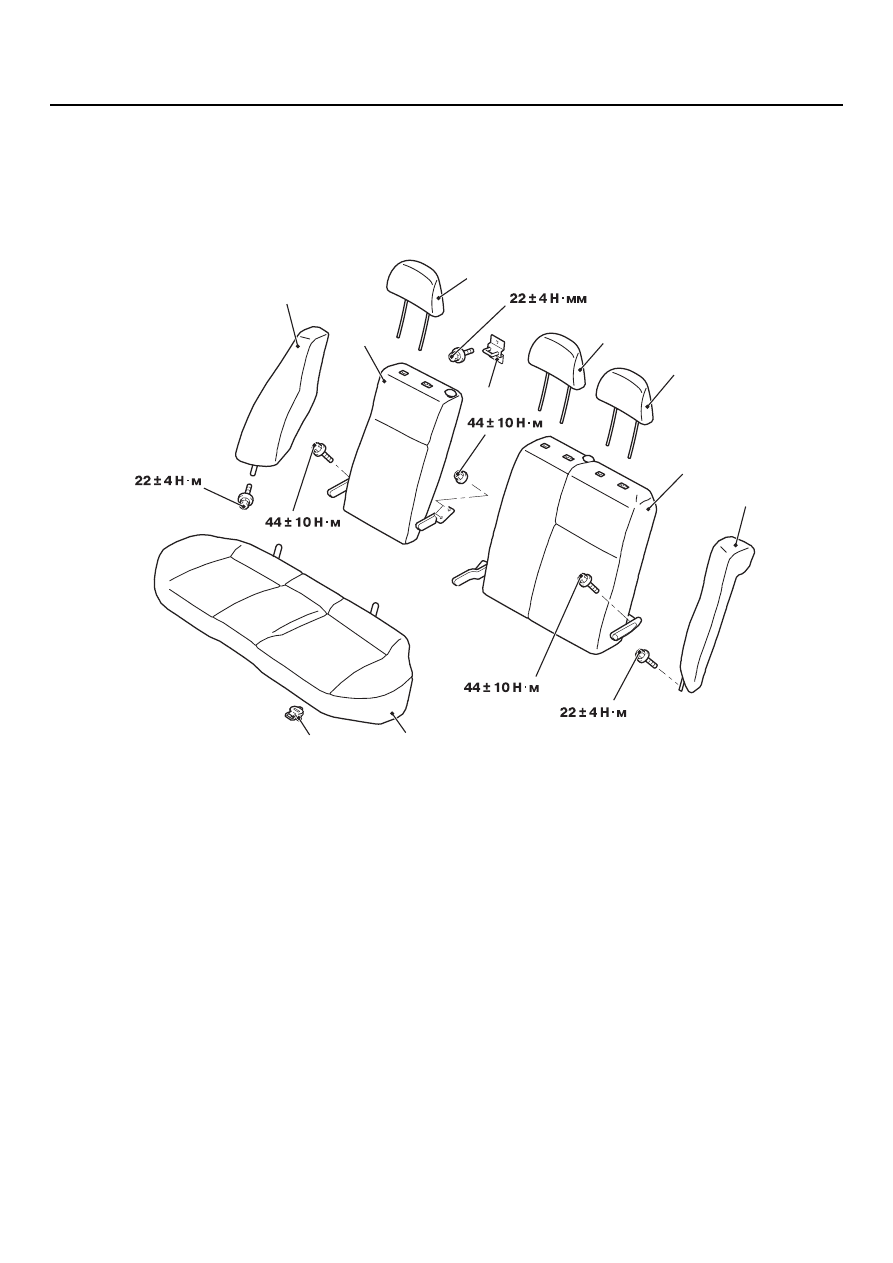

<Кузов седан>

AC304656

1

1

1

2

3

4

5

6

7

8

AB

1.

Подголовники.
Снятие задних сидений

>>С<<

2.

Подушка заднего сиденья
в сборе.

>>В<<

3.

Спинка заднего сиденья (левая)
в сборе.

>>В<<

4.

Спинка заднего сиденья (правая)
в сборе.

>>А<<

5.

Боковина заднего сиденья
(левая) в сборе.

>>А<<

6.

Боковина заднего сиденья
(правая) в сборе.

7.

Фиксатор подушки заднего
сиденья.

8.

Фиксатор.

Снятие задних сидений

ЗАДНИЕ СИДЕНЬЯ В СБОРЕ

ИНТЕРЬЕР

52A

-29

<Автомобили с кузовом универсал>

AC304610

1

1

1

6

3

4

5

2

7

AB

1.

Подголовники.
Снятие задних сидений

>>С<<

2.

Подушка заднего сиденья
в сборе.

>>В<<

3.

Спинка заднего сиденья (левая)
в сборе.

>>В<<

4.

Спинка заднего сиденья (правая)
в сборе.

>>А<<

5.

Боковина заднего сиденья
(левая) в сборе.

>>А<<

6.

Боковина заднего сиденья
(правая) в сборе.

7.

Фиксатор подушки заднего
сиденья.

Снятие задних сидений

ЗАДНИЕ СИДЕНЬЯ В СБОРЕ

ИНТЕРЬЕР

52A

-30

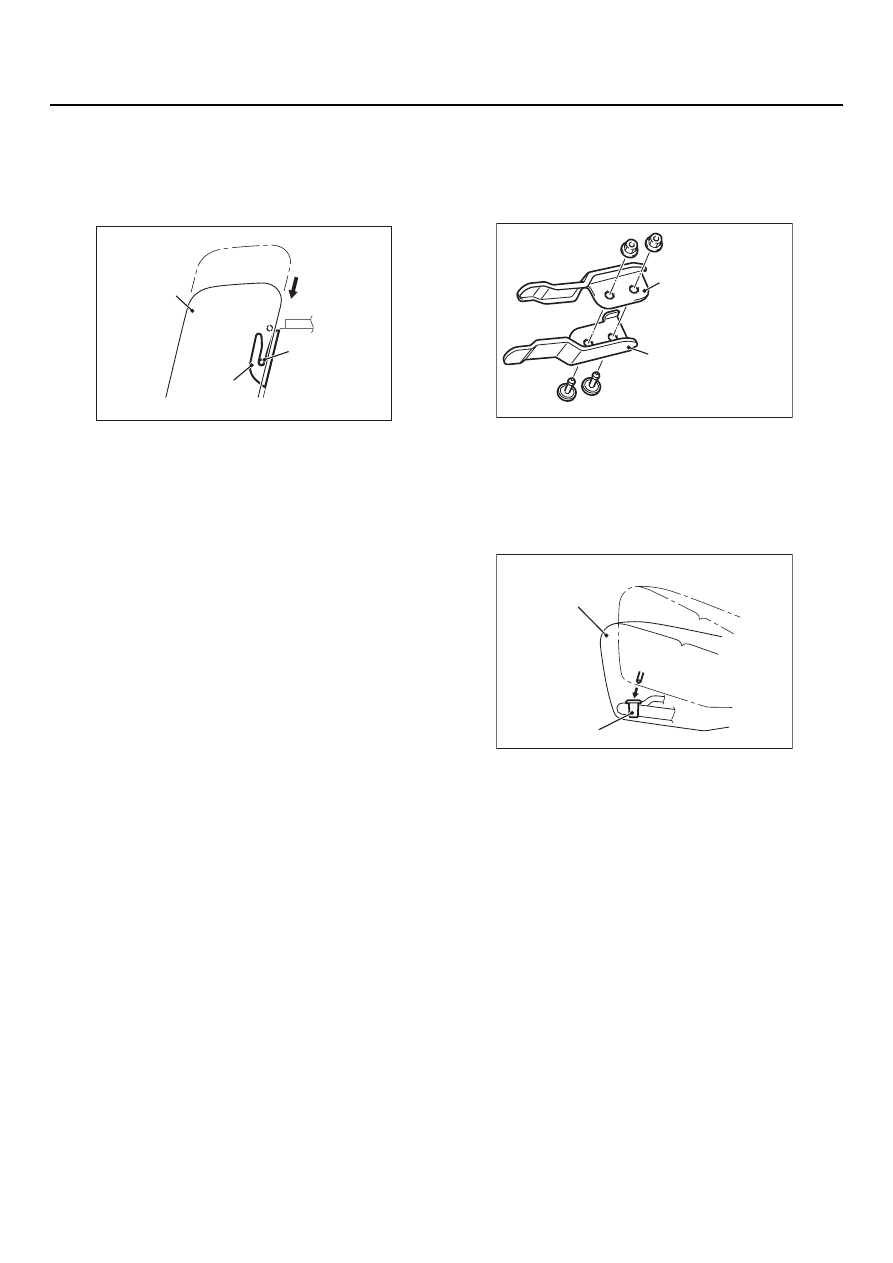

ТОЧКИ УСТАНОВКИ ПРИ РЕМОНТЕ

>>A<< УСТАНОВКА ЗАДНЕГО
СИДЕНЬЯ/БОКОВИН ЗАДНЕГО
СИДЕНЬЯ (ЛЕВЫХ/ПРАВЫХ)

Установите заднее сиденье в сборе как это
показано на рисунке, и надежно закрепите трос
крепления на крюке для установки спинки
заднего сиденья.

>>A<< УСТАНОВКА СПИНКИ ЗАДНЕГО
СИДЕНЬЯ (ЛЕВОЙ)/УСТАНОВКА
СПИНКИ ЗАДНЕГО СИДЕНЬЯ
(ПРАВОЙ)

Совместите центральную петлю спинки (левой)
заднего сиденья с центральной петлей спинки
(правой) заднего сиденья.

>>C<< УСТАНОВКА ПОДУШКИ
ЗАДНЕГО СИДЕНЬЯ В СБОРЕ

Надежно закрепите подушку относительно
фиксатора.

AC304796

Спинка заднего
сиденья в сборе

Трос фиксатора

Крюк

AB

AC304797

Центральная
шарнирная скоба
(левая)

AB

Центральная шарнирная
скоба (правая)

AC304798

Подушка заднего
сиденья

Фиксатор подушки

AB
