Mitsubishi Lancer / Lancer Wagon. Руководство - часть 14

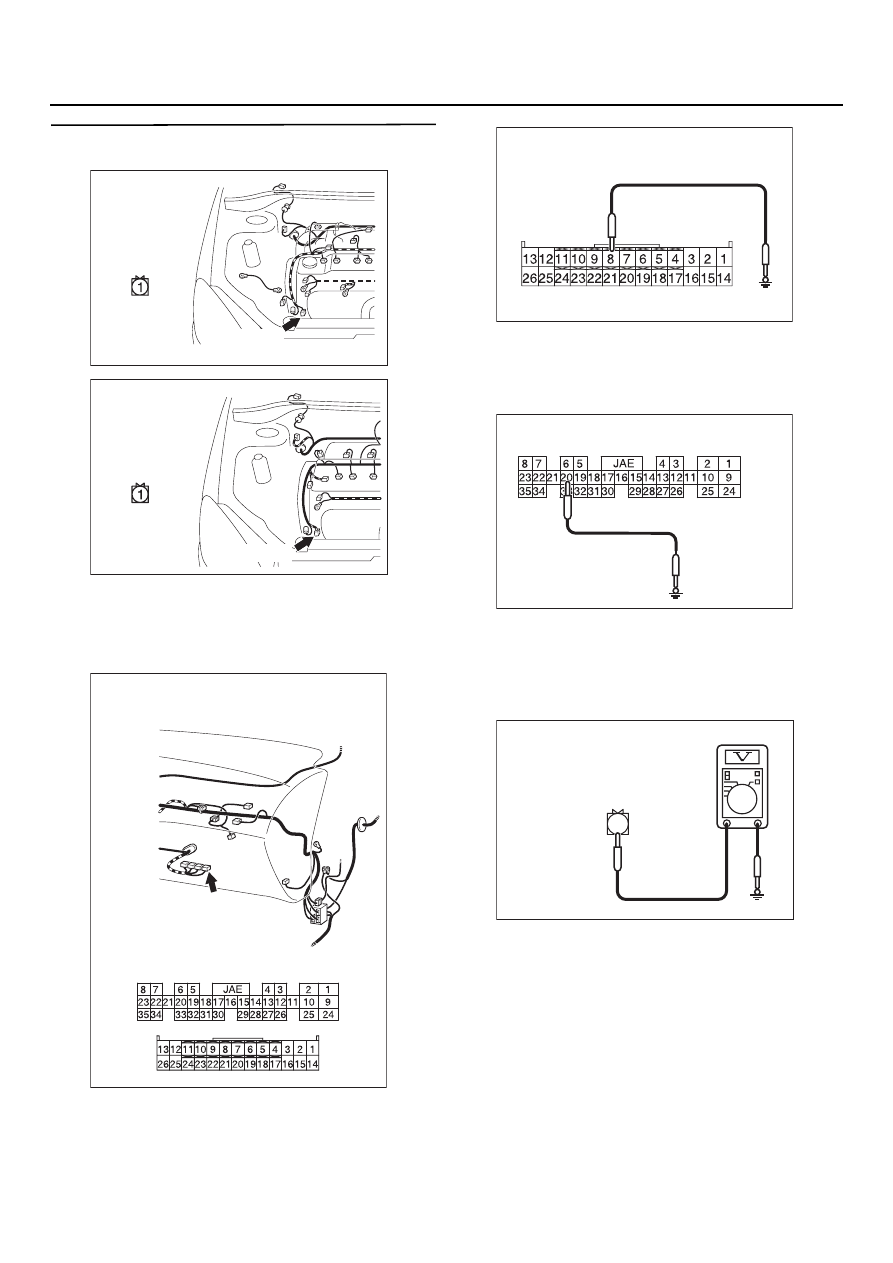

55

-15

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ЭТАП 5. Измерение напряжения на разъеме
ВQ114 компрессора кондиционера

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2)Установите замок зажигания вположение

"ON" (ЗАЖИГАНИЕ ВКЛЮЧЕНО)

.

(2) Отсоедините разъем CQ123 электронного

блока управления двигателем, и клемму 8
"массы". <Автомобили с механической
коробкой передач>

(3) Отсоедините разъем CQ122 электронного

блока управления двигателем и автоматиQ
ческой коробкой передач, и клемму 20
"массы". <Автомобили с автоматической
коробкой передач>

(4) Измерьте напряжение на клемме 1

и на "массе".

OK: Напряжение бортсети

B: В норме ли результаты проверки?

ДА :

 Перейдите к этапу 6.

НЕТ :

Обратитесь к Методике проверки 11
"Система питания компрессора
кондиционера",

CTP.55-68

.

AC303782

Разъем: BQ114
<Автомобили
с двигателем 4G1
и с левым рулем>

AC

Вид со стороны
жгута проводов

BQ114 (B)

AC303790

Разъем: BQ114
<Автомобили
с двигателем 4G6
и с левым рулем>

AC

Вид со стороны
жгута проводов

BQ114 (B)

AC303805

Разъемы: CQ122 <Автомобили с АКП>,
CQ123 <Автомобили с МКП>

<Автомобили с левым рулем>

CQ122 (GR)
CQ123 (Y)

CQ122

Вид со стороны
жгута проводов

CQ123

AE

AC305159

Разъем СQ123
(Вид со стороны жгута проводов)

AB

AC305161

Разъем СQ122
(Вид со стороны жгута проводов)

AB

AC301541 EW

Разъем BQ114
(Вид со стороны
жгута проводов)

1

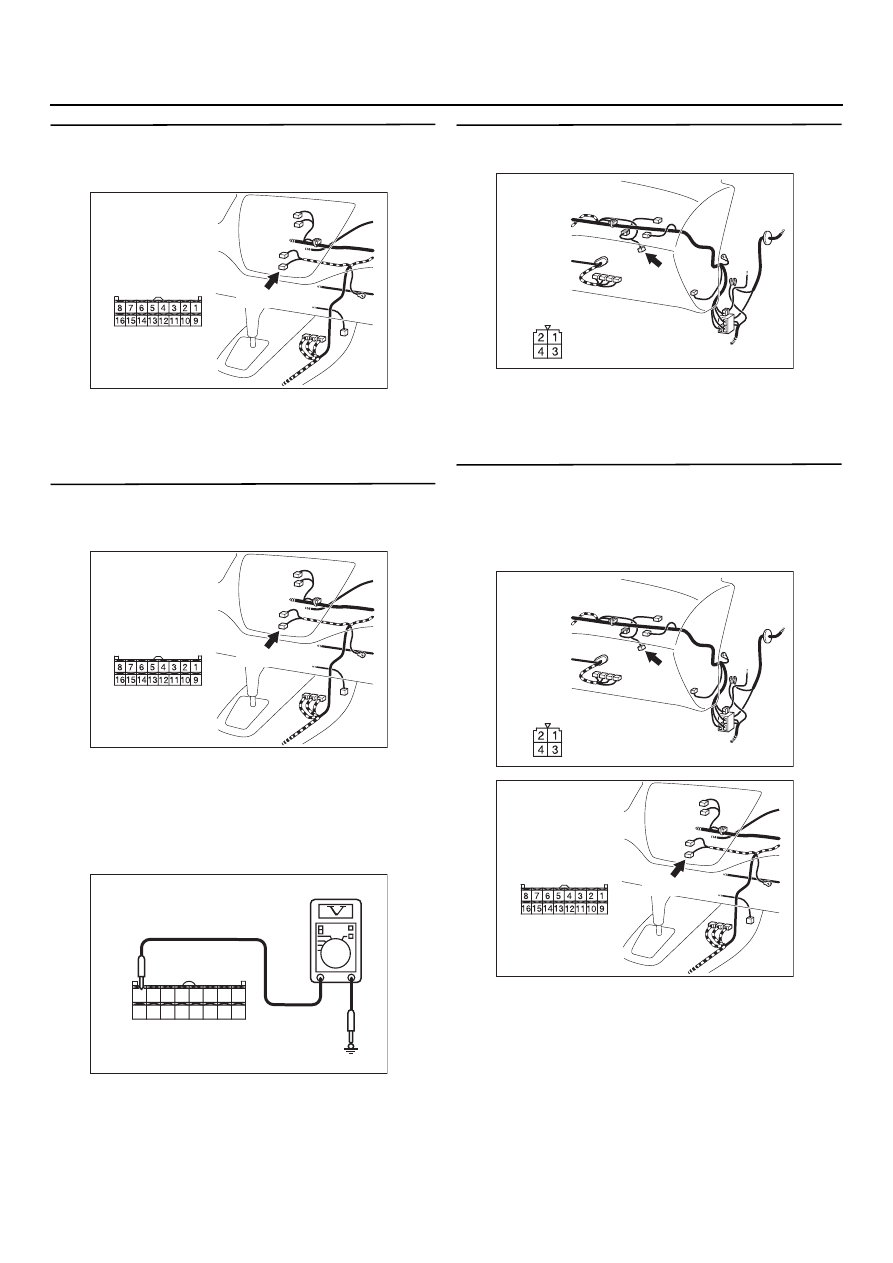

55

-16

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ЭТАП 6. Проверка разъема: Разъем СQ139
электронного блока управления
кондиционером

B:  В норме ли результаты проверки?

ДА :

Перейдите к этапу 7.

НЕТ :

Отремонтируйте разъем.

ЭТАП 7. Измерьте напряжение на разъеме
СQ139 электронного блока управления
кондиционером

(1) Отсоедините разъем, измерения проводите

со стороны жгута проводов.

(2) Установите замок зажигания в положение

"ON" (ЗАЖИГАНИЕ ВКЛЮЧЕНО).

(3) Установите выключатель вентилятора

отопителя в положение "ON" (ВКЛЮЧЕНО).

(4) Измерьте напряжение на клемме 8 и на

"массе".

OK: Напряжение бортсети

B: В норме ли результаты проверки?

ДА :

 Перейдите к этапу 10.

НЕТ :

 Перейдите к этапу 8.

ЭТАП 8. Проверка разъема: Разъем СQ109
сопротивления

B:  В норме ли результаты проверки?

ДА :

Перейдите к этапу 9.

НЕТ :

Отремонтируйте разъем.

ЭТАП 9. Проверка состояния жгута проводов
между разъемом СQ109 (клемма 4) сопротиQ
вления и разъемом СQ139 (клемма 8)
электронного блока управления
кондиционером

B: В норме ли результаты проверки?

ДА :

Неисправность может иметь периодиQ
чески повторяющийся характер
(См. главу 00, "Процесс поиска
неисправностей/ контрольные точки",

CTP.00-6

).

НЕТ :

Отремонтируйте жгут проводов.

AC303802

Разъем: CQ139
<Автомобили
с левым рулем>

AE

CQ139 (B)

Вид со стороны
жгута проводов

AC303802

Разъем: CQ139
<Автомобили
с левым рулем>

AE

CQ139 (B)

Вид со стороны
жгута проводов

AC301541 EX

Разъем СQ139
(Вид со стороны
жгута проводов)

9

1

15

7

4

12 11 10

2

3

13

5

14

6

16

8

AC303804

Разъем: CQ109
<Автомобили с левым рулем>

AE

Вид со стороны
жгута проводов

AC303804

Разъем: CQ109
<Автомобили с левым рулем>

AE

Вид со стороны
жгута проводов

AC303802

Разъем: CQ139
<Автомобили
с левым рулем>

AE

CQ139 (B)

Вид со стороны
жгута проводов

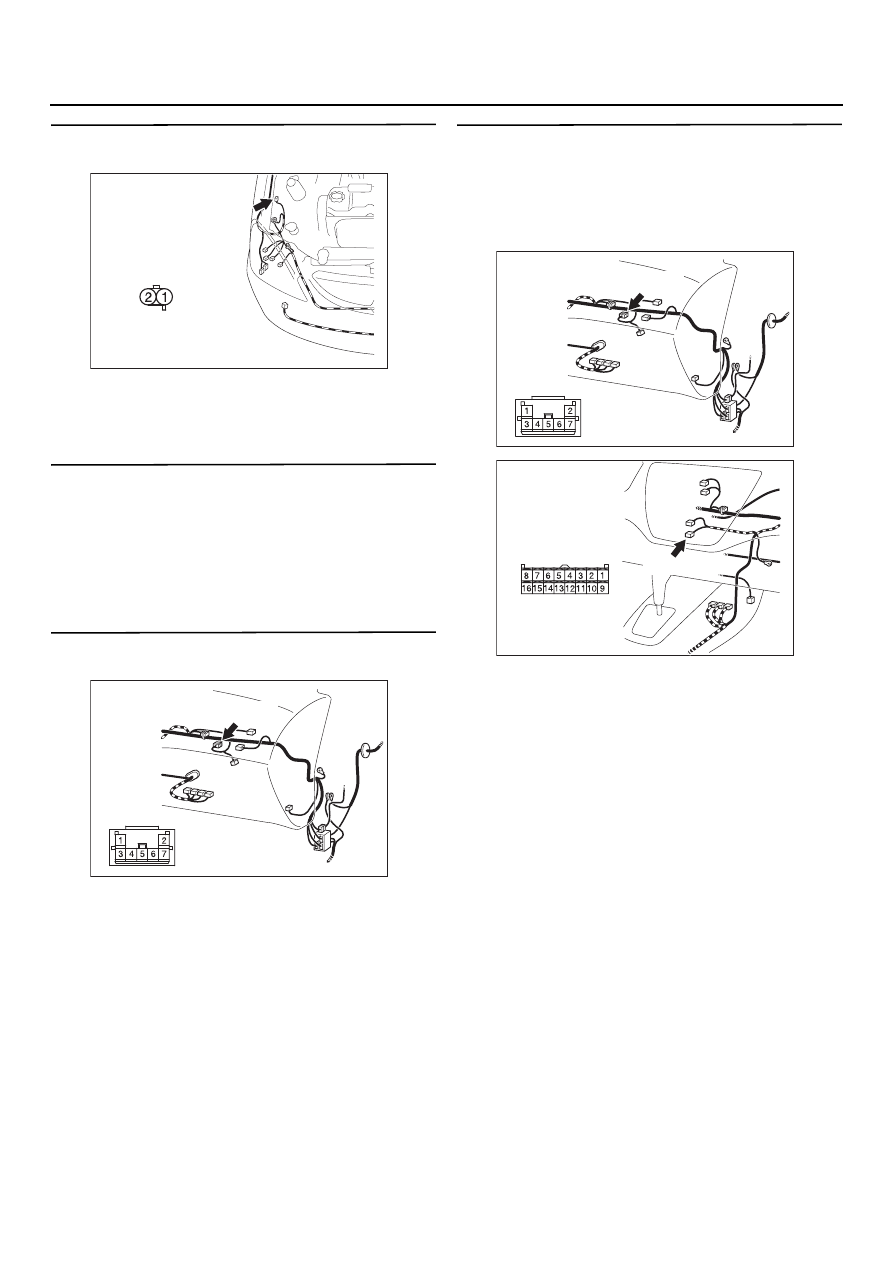

55

-17

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ЭТАП 10. Проверка разъема: Разъем АQ31
датчика двойного давления

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 11.

НЕТ :

Отремонтируйте разъем.

ЭТАП 11. Проверка работы датчика
двойного давления.
См.

CTP.55-81

.

B: Правильно ли работает датчик двойного

давления?
ДА :

Перейдите к этапу 12.

НЕТ :

Замените датчик двойного давления.

ЭТАП 12. Проверка разъема: Разъем СQ106
термодатчика воздуха

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 13.

НЕТ :

Отремонтируйте разъем.

ЭТАП 13. Проверка состояния жгута
проводов между разъемом СQ106
(клеммы 4 и 5) термодатчика воздуха
и разъемом СQ139 (клеммы 16 и 13)
электронного блока управления
кондиционером

•

Проверьте выходной сигнал термодатчика
воздуха и линию "массы" на наличие
разрыва цепи или короткого замыкания.

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 14.

НЕТ :

Отремонтируйте жгут проводов.

AC303839

Разъем: AQ31
<Автомобили
с левым рулем>

AH

Вид со стороны
жгута проводов

AQ31 (BR)

AC303804 AC

CQ106

Разъем: CQ106
<Автомобиль с левым рулем>

AC303804 AC

CQ106

Разъем: CQ106
<Автомобиль с левым рулем>

AC303802

Разъем: CQ139
<Автомобили
с левым рулем>

AE

CQ139 (B)

Вид со стороны
жгута проводов

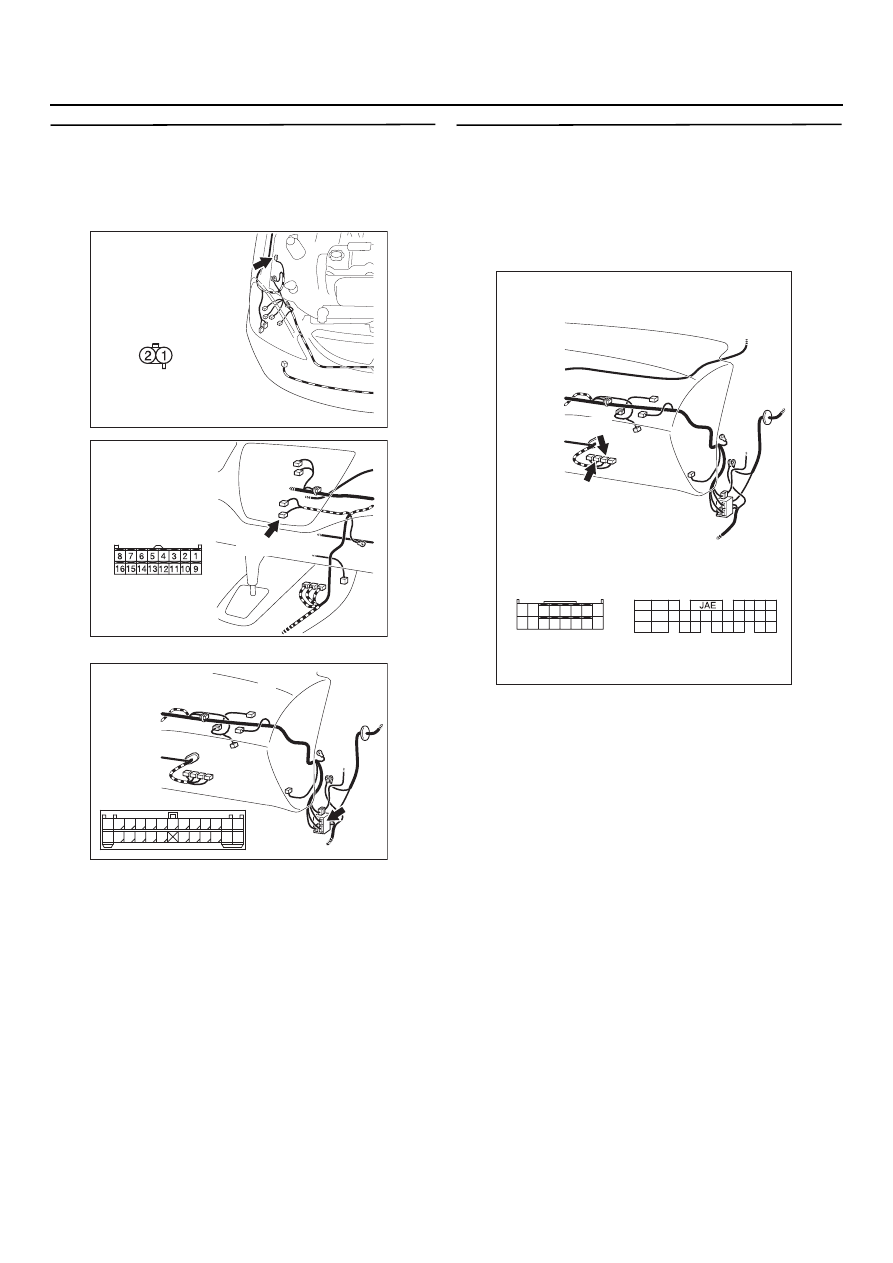

55

-18

ПОИСК НЕИСПРАВНОСТЕЙ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ

ЭТАП 14. Проверьте состояние жгута
проводов между разъемом АQ31 (клемма
№ 1) датчика двойного давления и
разъемом СQ139 (клемма № 4) электронного
блока управления кондиционером

NOTE:

Перед проверкой жгута проводов, проверьте
промежуточный разъем C

•

Проверьте состояние выходной линии
датчика двойного давления на наличие
разрыва цепи или короткого замыкания.

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 15.

НЕТ :

Отремонтируйте жгут проводов.

ЭТАП 15. Проверка разъема: Разъем СQ125
электронного блока управления двигателем
<автомобиль с механической коробкой
передач> или разъем СQ126 электронного
блока управления двигателем и автоматиQ
ческой коробкой передач <автомобиль
с автоматической коробкой передач>

B: В норме ли результаты проверки?

ДА :

Перейдите к этапу 16.

НЕТ :

Отремонтируйте разъем.

AC303839

Разъем: AQ31
<Автомобили
с левым рулем>

AH

Вид со стороны
жгута проводов

AQ31 (BR)

AC303802

Разъем: CQ139
<Автомобили
с левым рулем>

AE

CQ139 (B)

Вид со стороны
жгута проводов

AC303804 AN

18

3

16

15

14

1 2

17

4 5

8

20

19

6 7

21 22

9 10

25

13

24

23

12

11

Разъем: CQ114
<Автомобиль с левым рулем>

AC303805

Разъемы: CQ125 <Автомобили с МКП>,
CQ126 <Автомобили с АКП>

AG

<Автомобили с левым рулем>

CQ126 (GR)

CQ125

Вид со стороны жгута проводов

CQ125 (Y)

CQ126

38

4645444342414039

37363534 33 3231

77 76 75

7473 7271

78

79

80

81

82

83

84

85

86

87

88

89

90

98 97

96 95

9493 92

91
