Mazda 626 GE, 626 GF. Руководство - часть 69

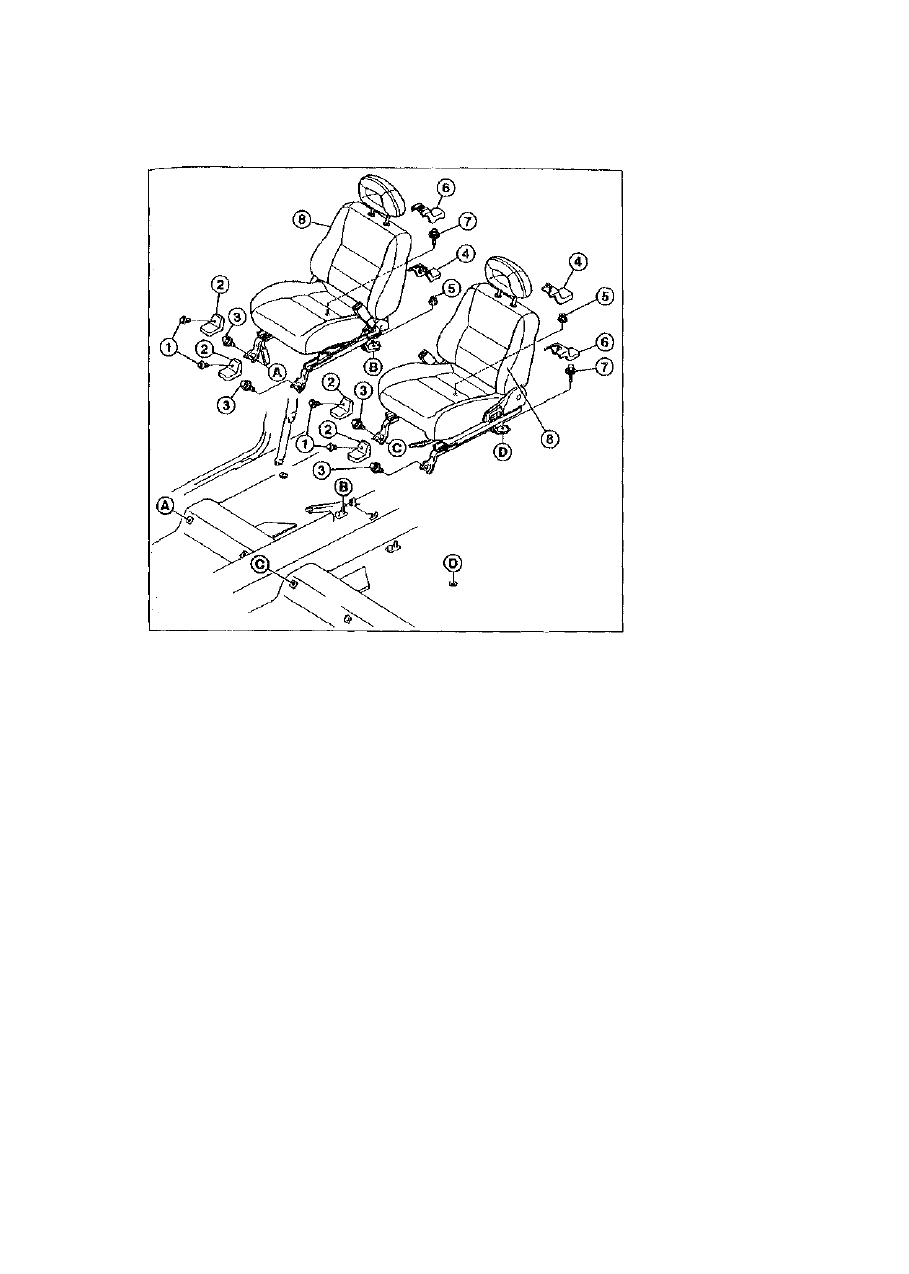

Снятие и установка передних сидений

1 - разжимные фиксаторы;

2 - крышки;
3 - винты (45 Нм);
4 - крышка (внутренняя);
5 - гайка (45 Нм);

6 - крышка (наружная, со

стороны дверей);

7 - винт (45 Нм);
8 - переднее сиденье;

А-А, В-В, С-С, D-D - с по-

мощью данных знаков обо-

значены детали, связанные

друг с другом

Примечание. На рисунке изображено пере-

днее сидение автомобиля Мазда 626, выпу-

скавшегося с 01/92 по 07/97, без электриче-

ского регулирования положения сидений и

системы срабатывания боковой надувной по-

душки безопасности. Указания, касающиеся

автомобилей с боковой подушкой безопасно-

сти, читайте далее по тексту.

Правила безопасности. Сидения являются

одним из элементов системы безопасности

автомобиля. Не производить самостоятельно

работы, которые не описаны в данном руко-

водстве.

Снятие

Внимание. Перед снятием переднего сиде-

ния с боковой подушкой безопасности обяза-

тельно ознакомьтесь с правилами эксплуата-

ции системы срабатывания надувной поду-

шки безопасности.

Автомобили с боковой надувной

подушкой безопасности

• При выключенном зажигании сначала отсоеди-

ните провод от отрицательного (-) вывода ак-

кумуляторной батареи, а затем - от положи-

тельного (+) вывода аккумуляторной батареи.

Внимание. Если радиоприемник снабжен

спец. кодом (для предотвращения краж), он

При отсоединении проводов от выводов акку-

мулятора будет сброшен. Отличительным

признаком радиоприемников данного типа

является слово "CODE" на панели управления

либо значок ключа красного цвета. Радиопри-

емник может быть введен в эксплуатацию то-

лько после введения спец. кода. Поэтому за-

ранее, до отключения аккумуляторной бата-

реи, необходимо узнать спец. код.

• Заклеить изоляционной лентой отрицатель-

ный (-) полюсный вывод во избежание слу-

чайных контактов.

• Не приступать к работам в течение 10 минут.
• Отсоединить электрический штекерный разъем

системы срабатывания боковой надувной по-

душки безопасности, расположенный под си-

дением.

Для всех автомобилей (как с надувной

подушкой безопасности, так и без нее)

• Установите спинку сидения в вертикальное

положение. Это облегчит работу по изъятию

сиденья из автомобиля.

• Переместить сидение вперед до упора.
• Снять крышки -4- и -6- с направляющих си-

дения.

• Открутить гайку -5- и винт -7-.
• Переместить сидение назад до упора.
• Снять разжимные фиксаторы  - 1 - .
• Снять крышку -2-.

• Вывернуть винты -3-.
• При необходимости отсоединить штекерный

разъем системы обогрева сидения.

281

• Поднять сидение -8- вверх и вынуть его из

автомобиля.

Установка

• Установить сидение таким образом, чтобы

шпильки в основании кузова вошли в отвер-

стия в направляющих сидения (В-В).

• Завернуть винты -3- и -4-, а также гайку -5-.

Для этого следует переместить сидение сна-

чала назад до упора, а затем - вперед. То-

лько после того как завернуты все винты, за-

тянуть их и гайку с силой 45 Им.

• Надеть крышки на направляющие сидения и

закрепить разжимными фиксаторами.

• При необходимости подсоединить штеке-

рный разъем к системе обогрева сидения.

Автомобили с боковой надувной
подушкой безопасности

• Убедитесь, что отсоединены провода от ак-

кумуляторной батареи, а ее отрицательный

(-) полюсный вывод - изолирован.

• Подсоединить штекерный разъем системы

срабатывания боковой надувной подушки

безопасности.

Внимание. При подключении проводов к

аккумулятору в автомобилем, снабженном

системой срабатывания надувной подушки

безопасности, в салоне не должны находи-

ться люди.

• Удалить изоляционную ленту с отрицатель-

ного (-) вывода аккумулятора.

• При выключенном зажигании подсоединить

сначала провод к положительному (+) вы-

воду аккумулятора, а затем - к отрицатель-

ному (-). При необходимости ввести спец.

код в радиоприемник и установить время на

часах.

• Включить зажигание и убедиться, что си-

гнальная лампа системы срабатывания наду-

вной подушки безопасности на комбиниро-

ванном приборе загорится и погаснет через

6 секунд.

Внимание. Если сигнальная лампа не заго-

рается, или не гаснет, или моргает, следует

обязательно обратиться в специализирован-

ный сервисный центр Мазда.

Натяжитель ленты ремня

безопасности

• Автомобиль Мазда 626 оснащен автомати-

ческим натяжителем лент ремней безопа-

сности. Натяжитель вмонтирован в меха-

низм втягивания ремней безопасности пе-

редних сидений.

• Ни в коем случае не использовать для про-

верки системы натяжения омметр или кон-

трольную лампу.

• Проверочные и ремонтные работы натяжи-

теля ленты ремней безопасности и системы

срабатывания надувной подушки безопасно-

сти проводить только на СТО. Исключение:

снятие/установка рулевого колеса.

• При срабатывании натяжителя во время

аварии, они, а также приборы управления и

спинки сидений подлежат замене (на СТО).

Примечание. Несмотря на допущение са-

мостоятельного снятия рулевого колеса с си-

стемой срабатывания надувной подушки бе-

зопасности, данную работу рекомендуется

все-таки проводить на СТО.

• Ни в коем случае не снимать натяжитель ле-

нты ремней безопасности. Возможен взрыв!

Проверка

• Контрольные лампы системы срабатывания

надувной подушки безопасности и натяжи-

теля лент ремней безопасности должны за-

гораться при включении зажигания и гаснуть

через 6 сек.

• О наличии неисправностей в системах сра-

батывания надувной подушки безопасности

и натяжителя лент ремней безопасности

свидетельствуют:

• при включении зажигания контрольная лампа

не загорается;

• контрольная лампа не гаснет или загорается

во время движения.

При наличии вышеотмеченных признаков

следует считать системы неисправными.

Места размещения приборов управления и

датчиков систем срабатывания надувных поду-

шек безопасности и натяжителя лент ремней

безопасности

Примечание. Места размещения на авто-

мобиле зависят от модельного ряда и ком-

плектации транспортного средства.

Датчик боковой надувной подушки безопа-

сности: позади нижних облицовочного элеме-

нта В-стоек.

Прибор управления системы срабатывания

надувной подушки безопасности: позади боко-

вого облицовочного элемента пространства

для ног или в панели приборов в центре по-

зади блока выключателей.

Датчик натяжителя лент ремней безопасно-

сти: под центральной консолью или в панели

приборов, позади центральной консоли.

282

Снятие и установке заднего сидения/спинки заднего сидения

Автомобили выпуска с 01/92 по 07/97

Заднее сиденье

Снятие

• Отодвинуть держатель  - 1 - в направлении,

указанном стрелкой, поднять переднюю

часть сиденья и снять его с автомобиля.

Установка

• Установить заднее сидение на автомобиль и

зафиксировать держателем.

Спинка заднего сидения
Снятие

• Вывернуть винты крепления боковой поду-

шки. Отодвинуть вверху держатель спинки.

• Отвернуть винты крепления шарнира -5-.
• Вынуть спинку из центрального шарнира -6-.

Установка

• Установить спинку в центральный шарнир.
• Закрепить винтами боковой шарнир.
• Ввести в зацепление с шарнирами спинку.

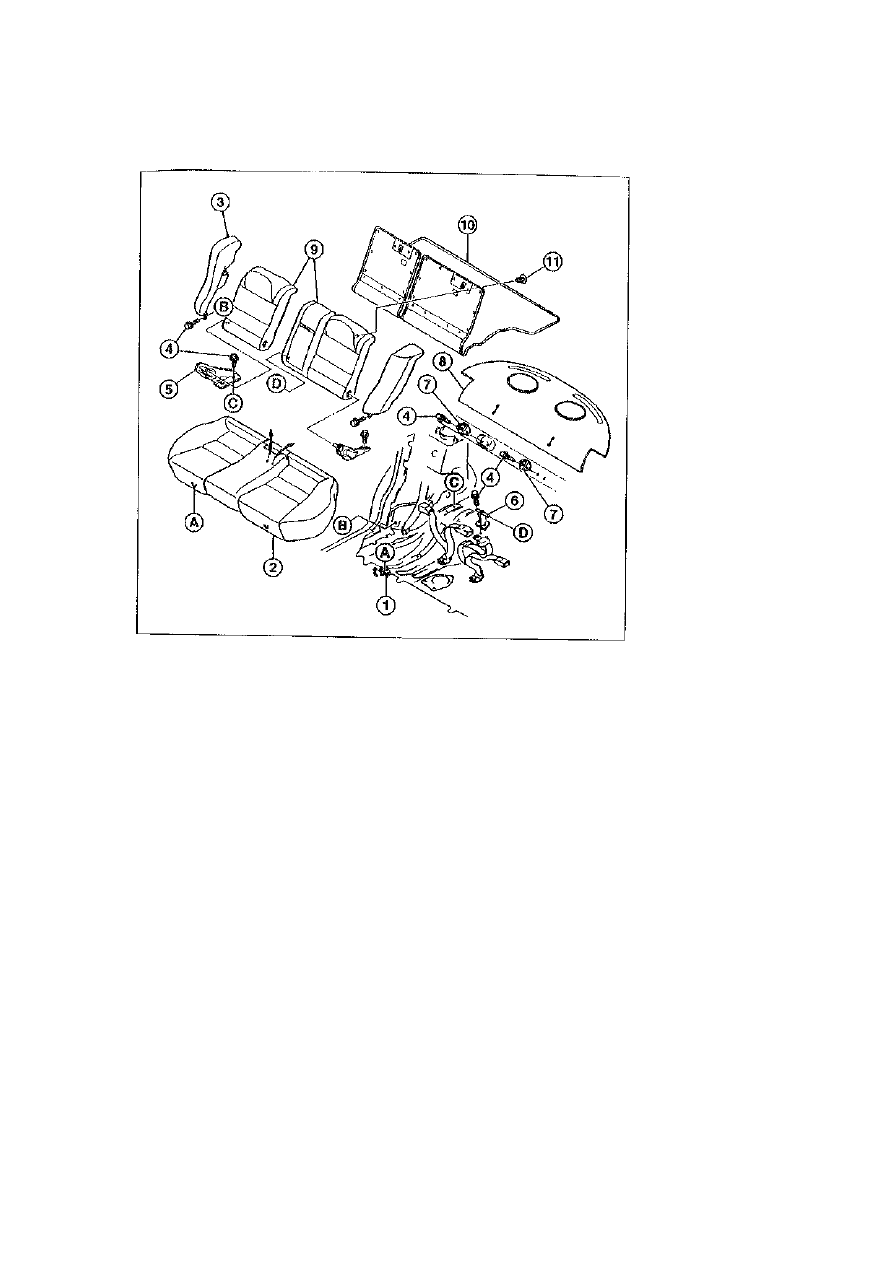

1 - держатель;

2 - заднее сиденье;
3 - боковая подушка;

4 - винт;

5 - боковой шарнир спи-

нки;
6 - центральный шарнир

спинки;
7 - проушины для держа-

телей спинки;
8 - облицовочный эле-

мент пространства между

спинкой заднего сидения

и задним стеклом;
9 - спинка заднего сиде-

ния;
10 - коврик в багажном

отделении;

11 - разжимной фиксатор

А-А, В-В, С-С, D-D - с по-

мощью данных знаков

обозначены детали, свя-

занные друг с другом.

283

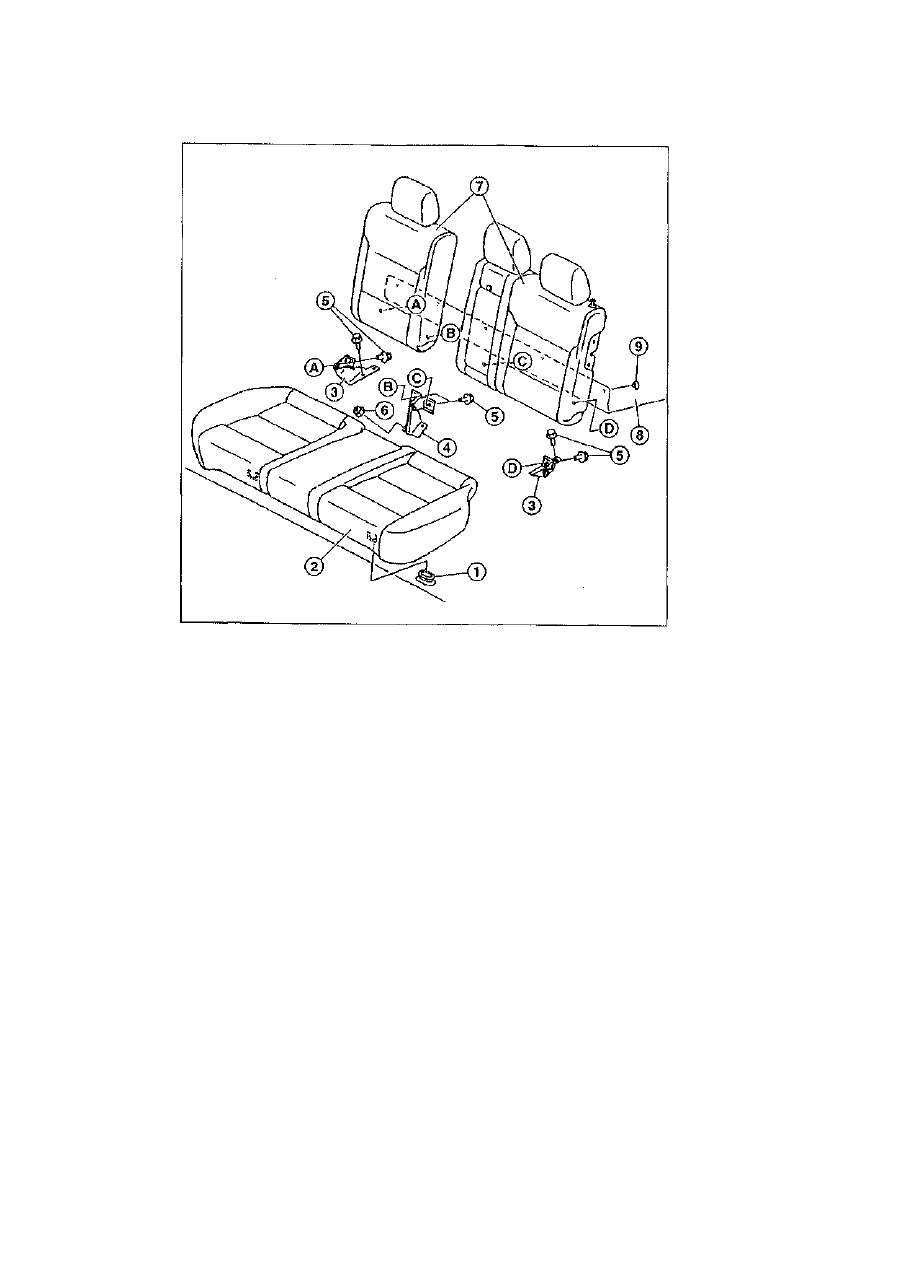

Автомобили с кузовом седан выпуска с 08/97

1 - держатель;

2 - заднее сидение;
3 - боковой шарнир;

4 - центральный шарнир;
5 - винт;

6 - гайка;
7 - спинка заднего сиде-

ния;

8 - коврик в багажном

отделении;

9 - разжимной фиксатор

Заднее сидение
Снятие

• Отодвинуть держатель  - 1 - . Поднять пере-

днюю часть заднего сидения и снять его с

автомобиля.

Установка

• Установить заднее сидение и зафиксировать

держателем  - 1 - .

Спинка заднего сидения
Снятие

• Отодвинуть вверху держатель спинки.
• Снять разжимные фиксаторы -9-.
• Снять с автомобиля боковой шарнир -3-.
• Вынуть спинку из центрального шарнира -4-.

Установка

• Установить спинку в центральный шарнир.
• Закрепить винтами боковой шарнир.
• Ввести в зацепление с шарнирами спинку.
• Закрепить в багажном отделении коврик.

284
