Mazda 626 GE, 626 GF. Руководство - часть 68

Установка

• Установить центральный облицовочный эле-

мент панели приборов в исходное положе-

ние, подсоединить провода к прикуривателю

и фонарю освещения пепельницы.

• Вставить облицовочный элемент в монта-

жное отверстие и надавить на него в местах,

отмеченных буквами -А- и -В-. Фиксаторы

должны защелкнуться.

• Завернуть винт.
• Установить пепельницу.

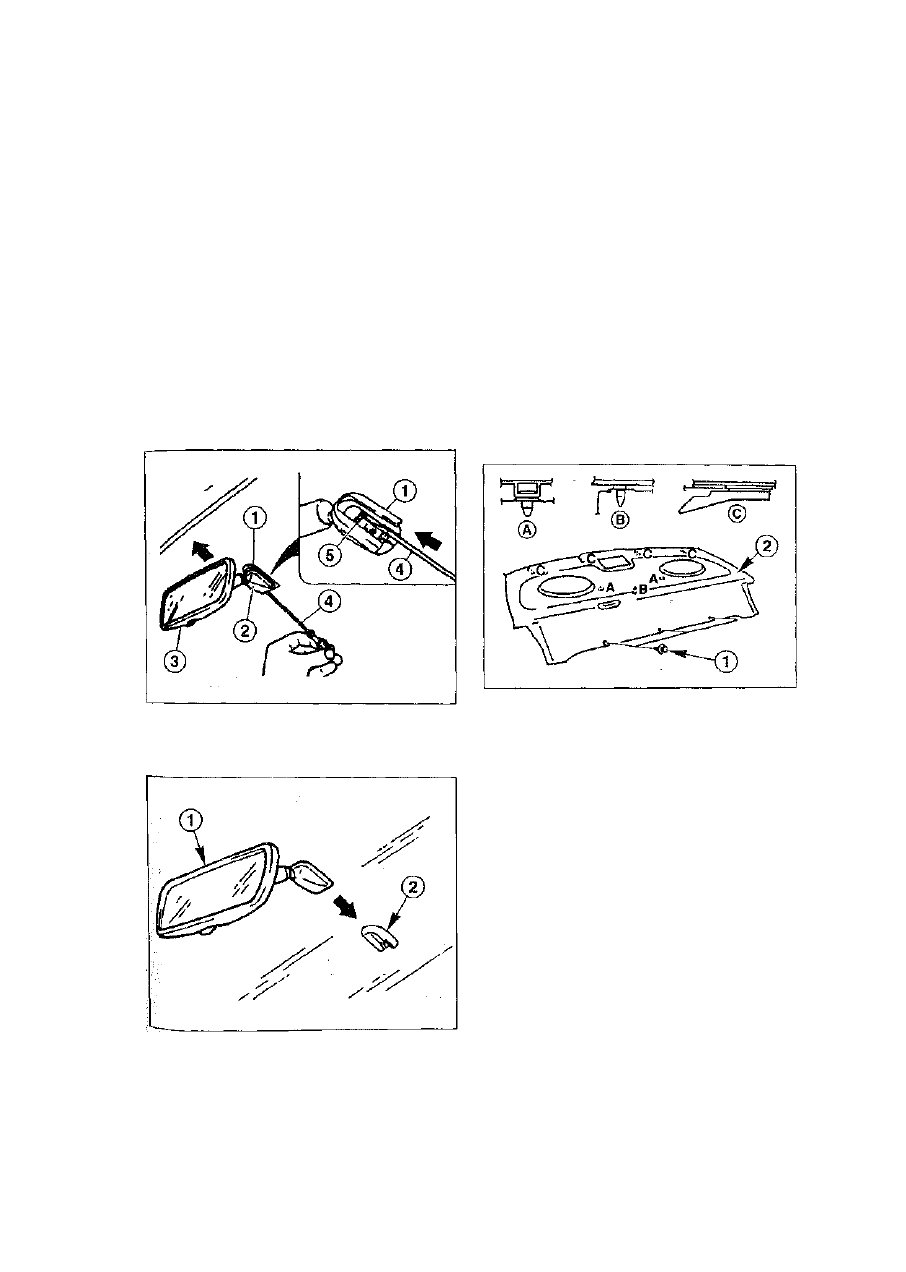

Снятие и  у с т а н о в к а  в н у т р е н н е г о
зеркала  з а д н е г о вида

Снятие

• Вставить тонкую отвертку -4- между удержи-

вающей пластиной -1- и ножкой зеркала -2-

и нажать на штифт -5-.

Снятие и  у с т а н о в к а  о б л и ц о в к и
пространства  м е ж д у  с п и н к о й  з а д н е г о
сидения и  з а д н и м  с т е к л о м

Автомобили с кузовом хэтчбек

выпуска с 08/97

Снятие

• При выключенном зажигании отсоединить

провод от отрицательного (-) полюсного вы-

вода аккумуляторной батареи.

Внимание. Если радиоприемник снабжен

спец. кодом (для предотвращения краж), он

при отсоединении проводов от выводов акку-

мулятора будет сброшен. Отличительным

признаком радиоприемников данного типа

является слово "CODE" на панели управле-

ния либо значок ключа красного цвета. Ради-

оприемник может быть введен в эксплуата-

цию только после введения спец. кода. Поэ-

тому заранее, до отключения аккумулято-

рной батареи, необходимо узнать спец. код.

• Переместить внутреннее зеркало заднего

вида -3- в направлении, указанном стрелкой.

Установка

• Снять центральный сигнал торможения.

• Снять 3 фиксатора  - 1 - .

• Поднять облицовочный элемент вверх и вы-

вести из зацепления фиксаторы -А- и шти-

фты -В-.

• Снять с автомобиля облицовочный элемент

вместе с крючками -С-.

Установка

• Установить облицовочный элемент в исхо-

дное положение и ввести в зацепление крю-

чки -С-.

• Нажать на облицовочный элемент. Фикса-

торы и штифты должны защелкнуться.

• Установить разжимные фиксаторы.
• Установить центральный сигнал торможения.
• Подсоединить провод к отрицательному (-)

выводу аккумулятора. При необходимости

ввести в радиоприемник спец. код и устано-

вить время на часах.

* Надеть зеркало  - 1 - на удерживающую пла-

стину. Должен раздаться щелчок.

277

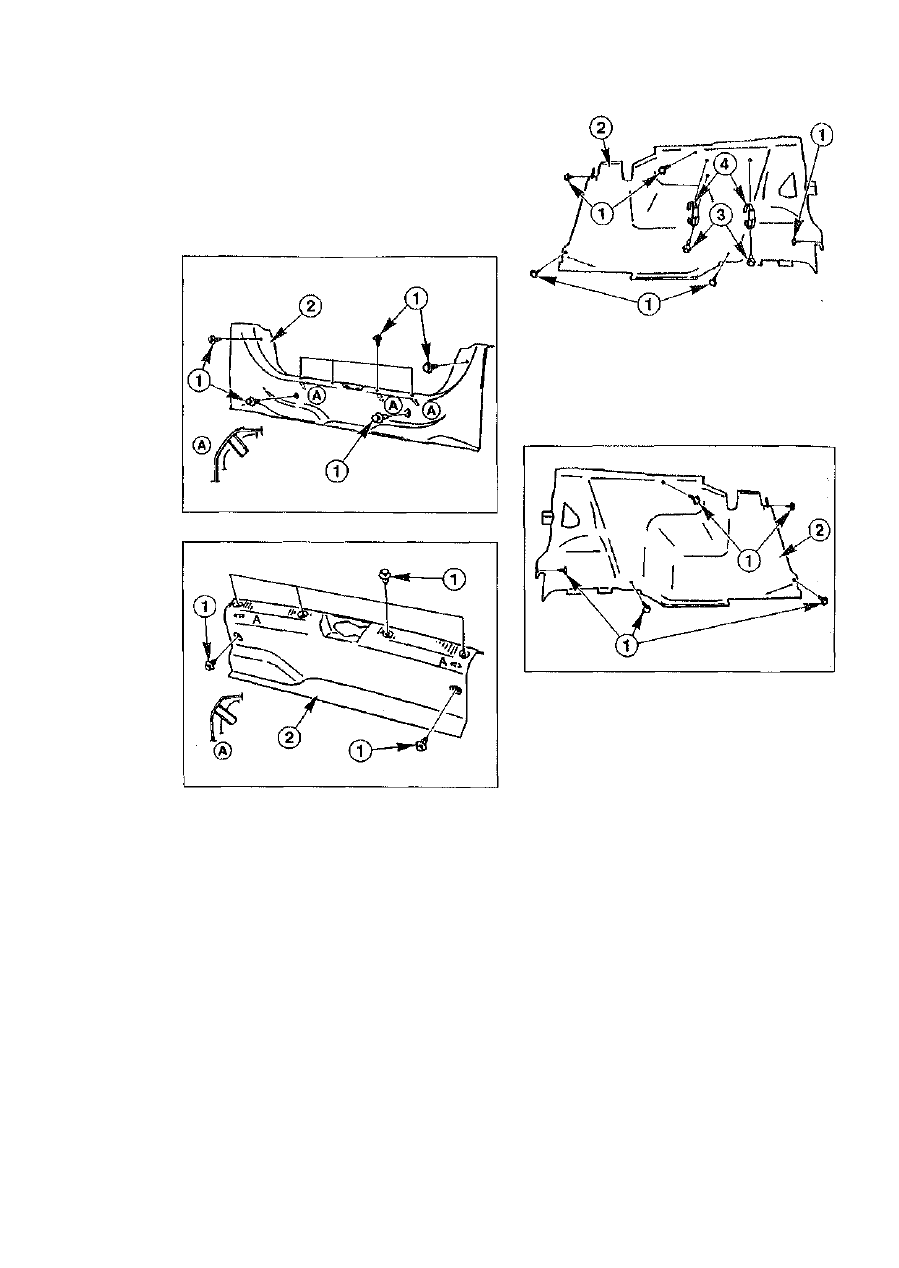

Снятие и установка облицовочных
элементов багажного отделения

Автомобили выпуска с 08/97

Задний облицовочный элемент багажного
отделения
Снятие

Автомобили с кузовом седан

Автомобили с кузовом хэтчбек

• Снять разжимные фиксаторы  - 1 - .

• Поднять вверх задний облицовочный эле-

мент -2- багажного отделения.

Установка

• Установить задний облицовочный элемент

багажного отделения и закрепить его с по-

мощью разжимных фиксаторов  - 1 - .

Автомобили с кузовом седан

Снятие
Боковой облицовочный элемент бага-

жного отделения

• Снять с автомобиля задний облицовочный

элемент багажного отделения.

Облицовочный элемент с правой стороны

• Вывернуть винты -3- и снять крепежные пе-

тли -4-.

• Снять разжимные фиксаторы  - 1 - и достать

облицовочные элементы багажного отделе-

ния -2-.

Облицовочный элемент с левой стороны

• Снять разжимные фиксаторы  - 1 - и достать

облицовочный элемент багажного отделения

-2-.

Установка

• Установить облицовочный элемент бага-

жного отделения в исходное положение и

закрепить с помощью разжимных фиксато-

ров.

• Облицовочный элемент с правой стороны

установить крепежные петли.

• Установить задний облицовочный элемент

багажного отделения.

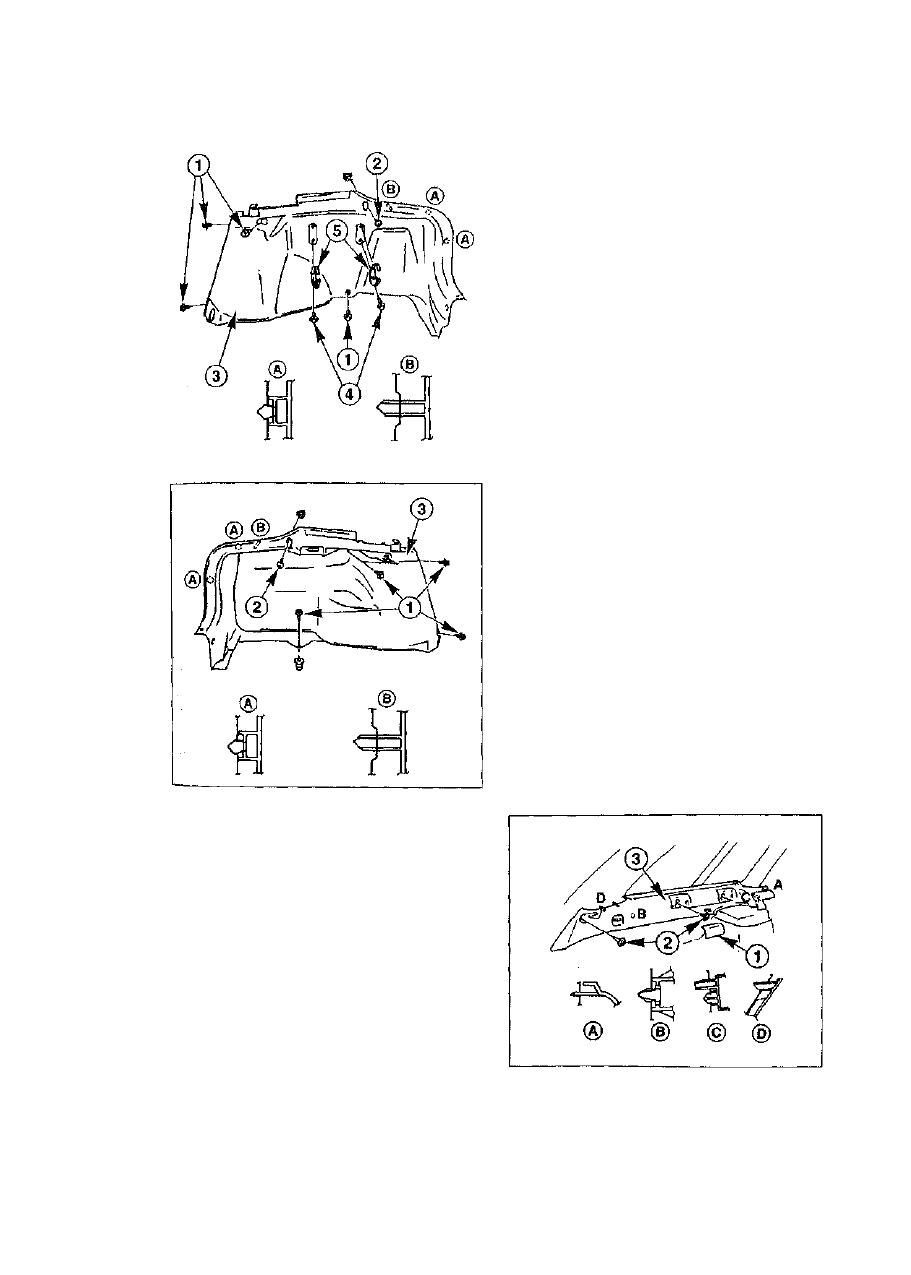

Боковой облицовочный элемент
багажного отделения

Автомобили с кузовом хэтчбек

С

н

я

т

и

е

:

• Снять с автомобиля задний облицовочный,;

элемент багажного отделения.

2 7 8

Облицовочный элемент с правой стороны

Облицовочный элемент с левой стороны

• Облицовочный элемент с левой стороны:

при выключенном зажигании отсоединить

провод от отрицательного (-) полюсного вы-

вода аккумуляторной батареи.

Внимание. Если радиоприемник снабжен

спец. кодом (для предотвращения краж), он

при отсоединении проводов от выводов акку-

мулятора будет сброшен. Отличительным

признаком радиоприемников данного типа

является слово "CODE" на панели управления

либо значок ключа красного цвета. Радиопри-

емник может быть введен в эксплуатацию то-

лько после введения спец. кода. Поэтому за-

ранее, до отключения аккумуляторной бата-

реи, необходимо узнать спец. код.

Облицовочный элемент с левой стороны: вы-

нуть из облицовочного элемента фонарь

освещения багажного отделения. Снять ште-

керный разъем и вынуть фонарь.

• Вывернуть винты -4- и снять крепежные петли -5-.

• Снять разжимные фиксаторы  - 1 - .
• Вывернуть винт -2- и снять с боковины боко-

вой облицовочный элемент багажного отде-

ления -3-. Облицовочный элемент крепится с

помощью фиксаторов -А- и штифтов -В-.

Установка

• Установить боковой облицовочный элемент

на автомобиль. Фиксаторы -А- и штифты -В-

должны войти в монтажные отверстия. Нада-

вить на облицовочный элемент. Фиксаторы -

А- должны защелкнуться.

• Завернуть винт -2-.
• Установить разжимные фиксаторы.
• Облицовочный элемент с правой стороны:

установить крепежные петли.

• Облицовочный элемент с левой стороны:

подсоединить штекерный разъем к фонарю

освещения багажного отделения. Вставить

фонарь в монтажное отверстие и нажать на

него. Подсоединить провод к отрицатель-

ному (-) выводу аккумуляторной батареи.

При необходимости ввести в радиоприемник

спец. код и установить время на часах.

• Установить задний облицовочный элемент

багажного отделения.

Б о к о в о й  о б л и ц о в о ч н ы й элемент
б а г а ж н о г о отделения

Автомобили с кузовом универсал

Снятие

• Вывернуть винты крепления боковой обивки в

задней части салона и снять ее с автомобиля.

• Снять крышку наружного корпуса амортиза-

ционной стойки с верхнего бокового облицо-

вочного элемента.

• Убрать уплотнительные пластины с верхнего

облицовочного элемента.

• Снять крышку  - 1 - .

• Вывернуть винты -2-.
• Осторожно снять облицовочный элемент -3-.

Облицовочный элемент крепится в местах,

обозначенных буквами A/B/C/D:

279

А/В - фиксаторы, С - фиксатор -I- штифт D

штифт

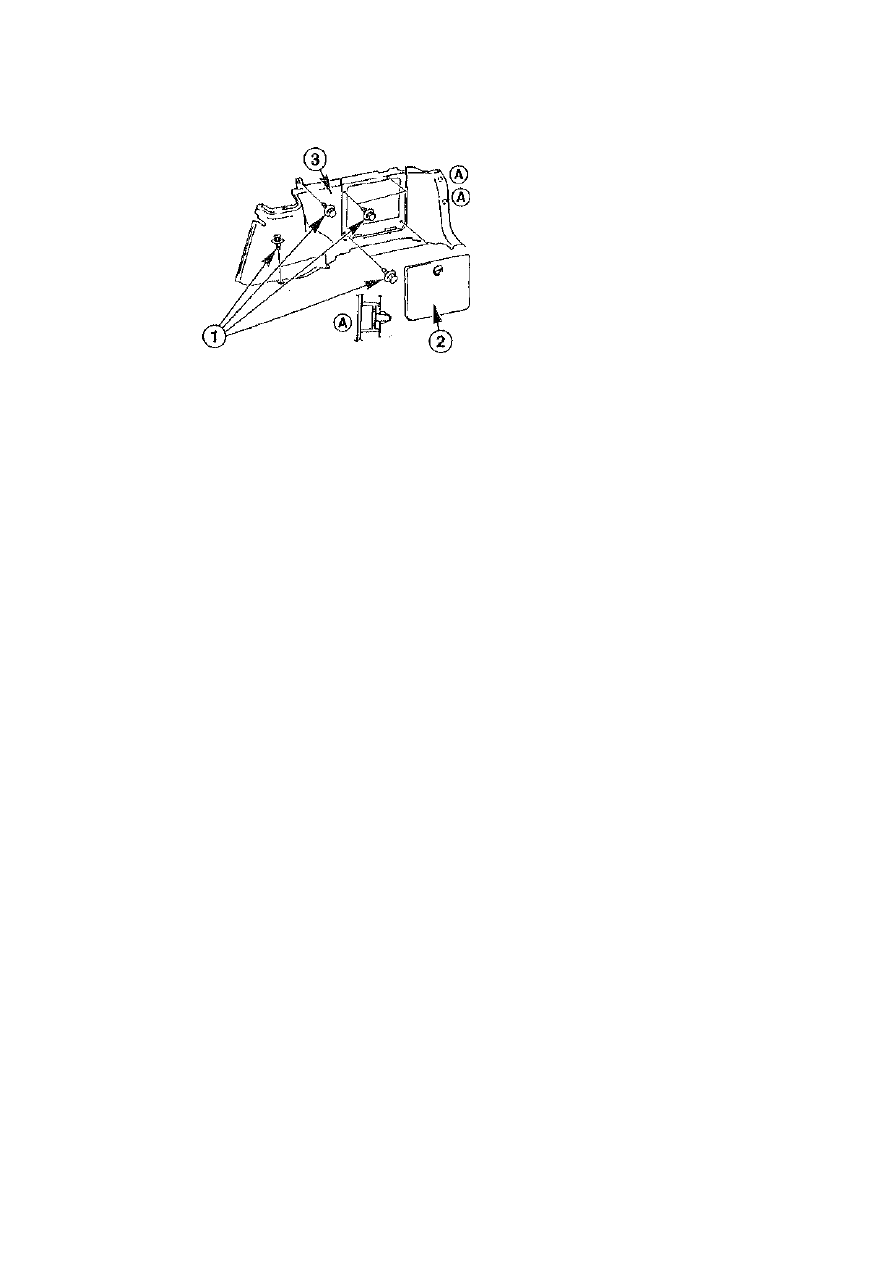

Снять крышку -2-

• Снять разжимные фиксаторы  - 1 -
• Осторожно освободить нижний облицово-

чный элемент -3- от разжимных фиксаторов

-А- и снять его с автомобиля.

Установка

• Установить нижний облицовочный элемент и

закрепить его с помощью фиксаторов. Фи-

ксаторы должны защелкнуться.

• Установить разжимные фиксаторы.
• Установить и зафиксировать крышку.
• Установить верхний облицовочный элемент.

Фиксаторы и штифты (A/B/C/D) должны войти

в монтажные отверстия. Фиксаторы должны

защелкнуться.

• Завернуть винты и установить крышку.

• Установить уплотнитель.
• Установить крышку наружного корпуса амор-

тизационной стойки.

• Установить и зафиксировать боковую обивку

в задней части салона.

280
