Mazda 626 GE, 626 GF. Руководство - часть 67

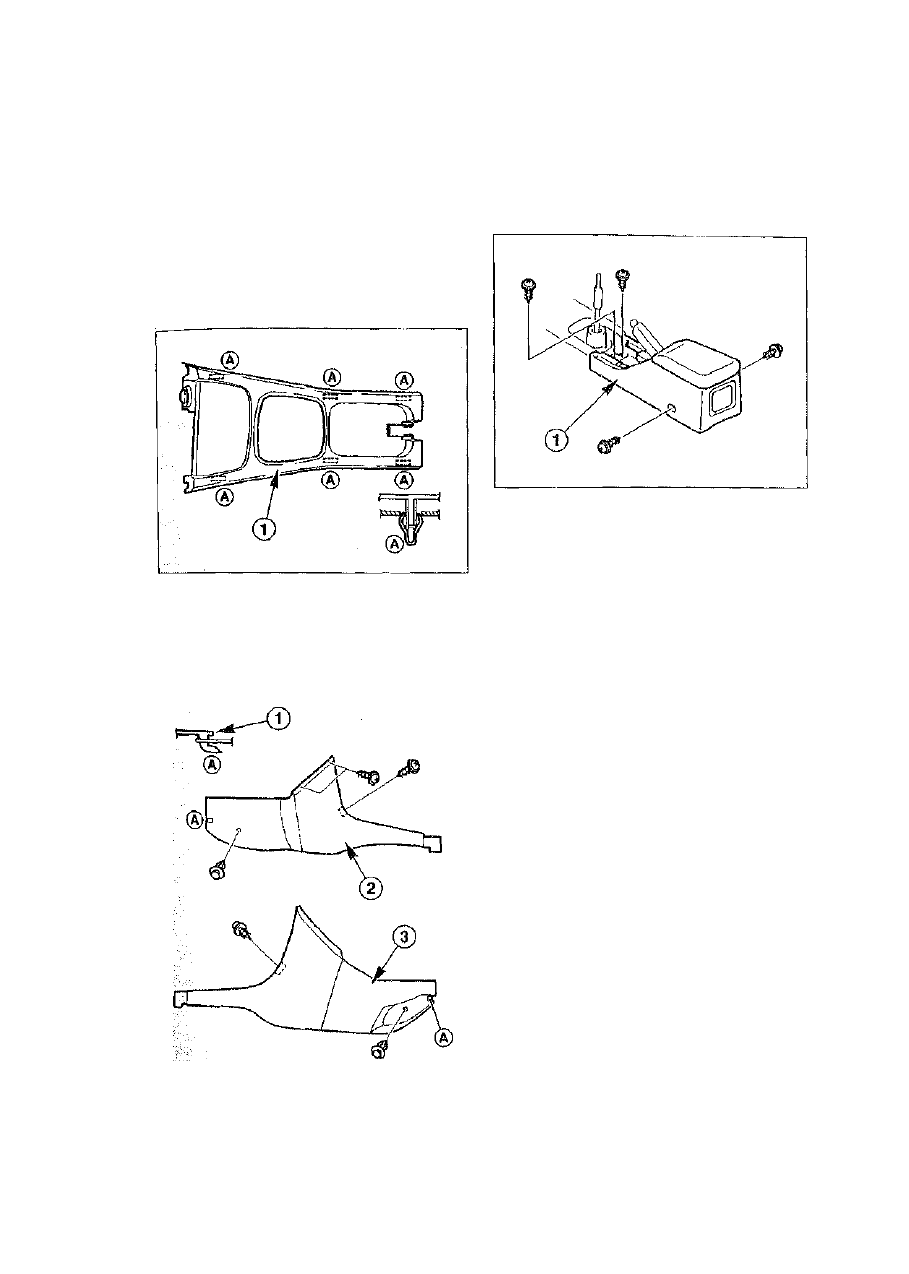

Снятие и установка центральной
консоли

Автомобили выпуска с 01/92 по 07/97

Снятие

Внимание. На автомобилях, оснащенных

системой срабатывания надувной подушки

безопасности, под центральной консолью

размещены приборы управления системой.

• Автомобили со ступенчатой коробкой пере-

дач: снять рукоятку рычага переключения пе-

редач.

• Переместить консоль  - 1 - назад, тем самым

она будет выведена из зацепления с фикса-

торами -А-.

• Потянуть консоль вверх и снять ее с автомо-

биля. Гофрированный чехол рычага пере-

ключения передач может остаться устано-

вленным на верхней части консоли  - 1 - .

• Снять боковые облицовочные элементы цен-

тральной консоли. Для этого необходимо вы-

вернуть винты и вывести облицовочные эле-

менты из зацепления с крючками  - 1 - . 2 - ле-

вый облицовочный элемент, 3 - правый

облицовочный элемент. Крючки  - 1 - распола-

гаются в местах, обозначенных буквой -А-.

• Вывернуть 4 винта крепления задней кон-

соли.

• Поднять вверх заднюю часть центральной

консоли и снять ее с автомобиля.

Установка

• Установить заднюю консоль на автомобиль и

закрепить ее с помощью 4 винтов.

• Ввести в зацепление с крючками левый и

правый облицовочный элемент центральной

консоли и закрепить их винтами.

• Установить переднюю консоль. Продеть ры-

чаг переключения передач через гофриро-

ванный чехол. Одновременно нажать и пере-

местить вперед верхнюю часть консоли. При

этом должны защелкнуться 6 фиксаторов.

• Установить рукоятку рычага переключения

передач.

Автомобили выпуска с 08/97

Снятие

Внимание. На автомобилях, оснащенных

системой срабатывания надувной подушки

безопасности, под центральной консолью

размещены приборы управления системой.

• Автомобили с механической коробкой пере-

дач: снять рукоятку рычага переключения пе-

редач.

• При наличии снять выключатели системы по-

догрева сидений и фароочистителей. Для

этого следует взять маленькую, обернутую

изоляционной лентой отвертку и осторожно

подковырнуть выключатели. Разъединить

штекерный разъем и вынуть выключатели.

273

Отсоединить вентиляционный трубопровод,

закрепленный с обратной стороны облицо-

вочного элемента.

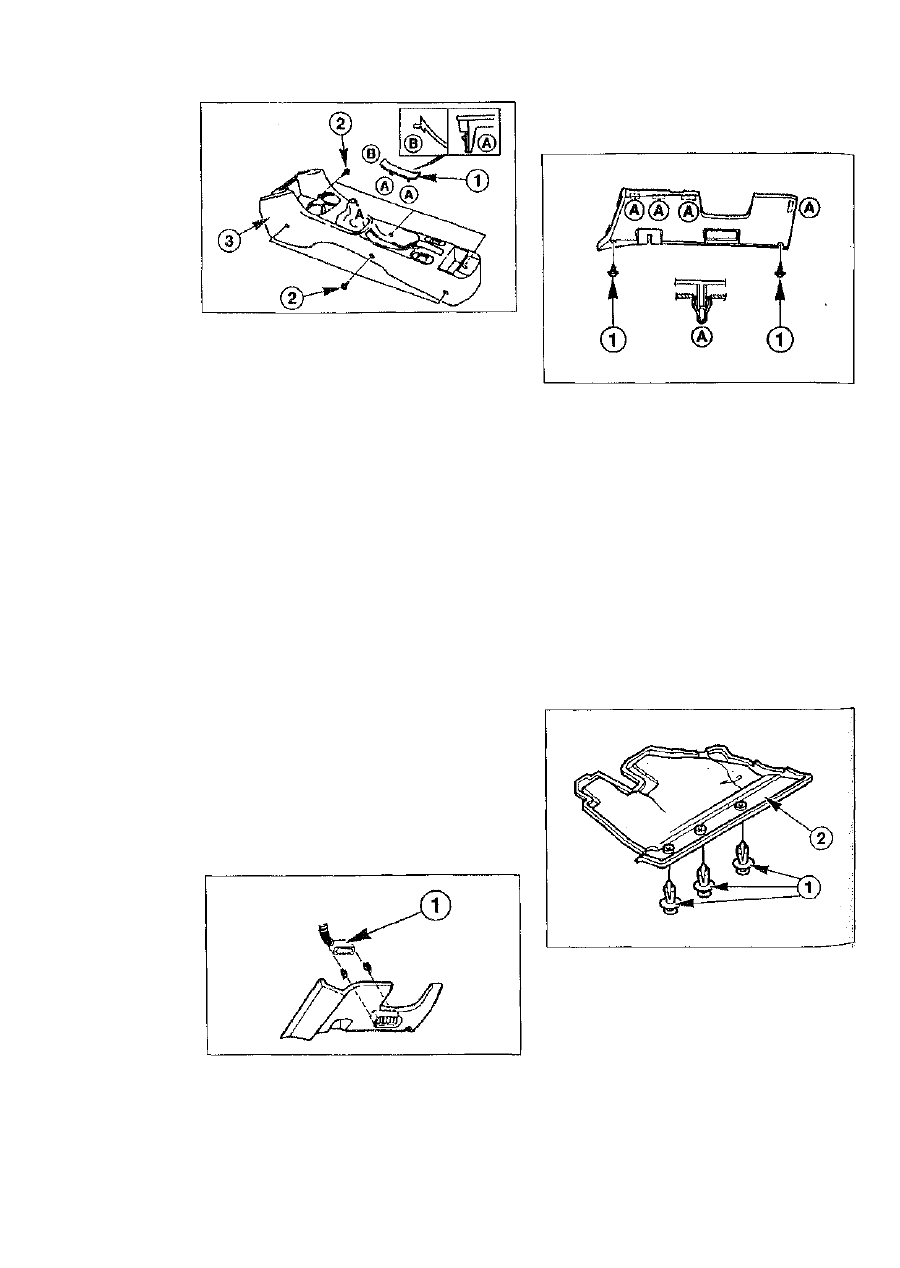

• Снять крышку  - 1 - . Крышка крепится при по-

мощи фиксаторов -В-, а со стороны -А- входит

в зацепление с крючком. Подковырнуть кры-

шку и переместить ее вверх таким образом,

чтобы вывести из зацепления с крючком -А-.

• Вывернуть 6 винтов -2-, находящихся на бо-

ковой части центральной консоли, и переме-

стить консоль -3- вверх.

Установка

• Установить центральную консоль на автомо-

биль. При этом продеть рычаг переключения

передач через гофрированный чехол.

• Провести через монтажные отверстия про-

вода выключателей системы подогрева си-

дений и фароочистителей и подключить их к

соответствующим выключателям. Установить

выключатели в консоль и надавить на них.

• Установить центральную консоль и закрепить

ее с помощью 6 винтов.

• Ввести спереди крышку в зацепление с крю-

чком и переместить ее вниз. Фиксаторы дол-

жны защелкнуться.

• Установить рукоятку рычага переключения

передач.

Снятие и установка облицовочных
элементов пространства для ног со
стороны водительского и переднего
пассажирского сидений

Автомобили выпуска с 91/92 по 07/97

Со стороны водительского сидения
Снятие

 Снять облицовочный элемент рулевой колонки.

• Вывернуть винты  - 1 - , находящиеся снизу на

облицовочном элементе.

• Осторожно снять облицовочный элемент. В

местах, обозначенных буквой -А-, находятся

фиксаторы крепления.

Установка

• Установить облицовочный элемент в исхо-

дное положение и надавить на него. Фикса-

торы должны защелкнуться.

• Закрепить облицовочный элемент с помо-

щью винтов.

• Подсоединить вентиляционный трубопровод

к соплу в облицовочном элементе.

• Установить облицовочный элемент рулевой

колонки

Со стороны переднего пассажирского

с

и

д

е

н

и

я

i

Снятие

• Вынуть разжимные фиксаторы  - 1 - .

• Переместить облицовочный элемент вниз и

снять с автомобиля.

Установка

• Переместить облицовочный элемент вверх и

закрепить при помощи разжимных фиксато-
ров

274

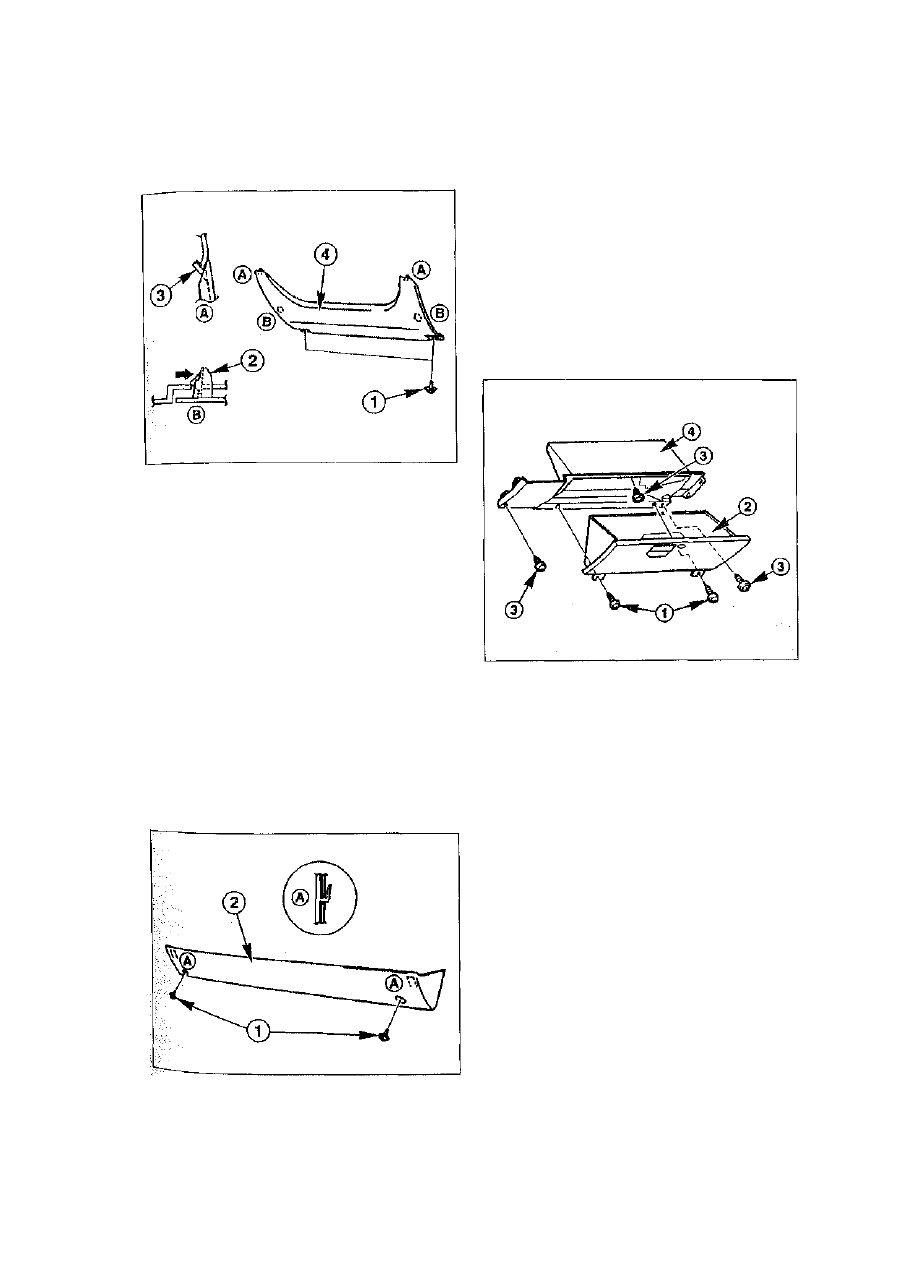

Автомобили выпуска с 08/97

Со стороны водительского сидения
Снятие

• Вывернуть винты  - 1 - .

• Выдавить фиксаторы -2- (нажимать в напра-

влении, показанном стрелкой). Фиксаторы -2-

находятся в местах, обозначенных буквой -В-.

• Переместить облицовочный элемент -4- с

крючками -3- вниз и снять его с автомобиля.

Крючки -3- расположены в местах, обозна-

ченных буквой -А-.

Установка

• Установить облицовочный элемент в исхо-

дное положение. Для этого следует переме-

стить его вверх и ввести в зацепление с

крючками на панели приборов.

• Нажать на облицовочный элемент. Фикса-

торы должны защелкнуться.

• Закрепить облицовочный элемент с помо-

щью винтов.

Со стороны переднего пассажирского

сидения

Снятие

• Снять вещевой ящик.

• Снять разжимные фиксаторы - 1 - .

• Потянуть облицовочный элемент -2- вниз и

вывести из зацепления с панелью приборов

крючки. Крючки расположены в местах, обо-

значенных буквой -А-.

Установка

• Переместить облицовочный элемент вверх и

ввести в зацепление с панелью приборов

крючки. Закрепить облицовочный элемент с

помощью разжимных фиксаторов.

• Установить вещевой ящик.

Снятие и  у с т а н о в к а  в е щ е в о г о  я щ и к а

Автомобили выпуска с 01/92 по 07/97

Снятие

• Вывернуть винты  - 1 - .
• Открыть вещевой ящик -2- и вынуть его.

• При необходимости вывернуть винты -3- и вы-

нуть внутренний корпус вещевого ящика -4-.

Отсоединить провод от фонаря освещения ве-

щевого ящика.

Установка

• Подсоединить провод к фонарю освещения

вещевого ящика. Установить внутренний

корпус вещевого ящика и закрепить с помо-

щью винтов.

• Закрепить винтами вещевой ящик.
• Проверить, свободно ли открывается и

закрывается вещевой ящик.

275

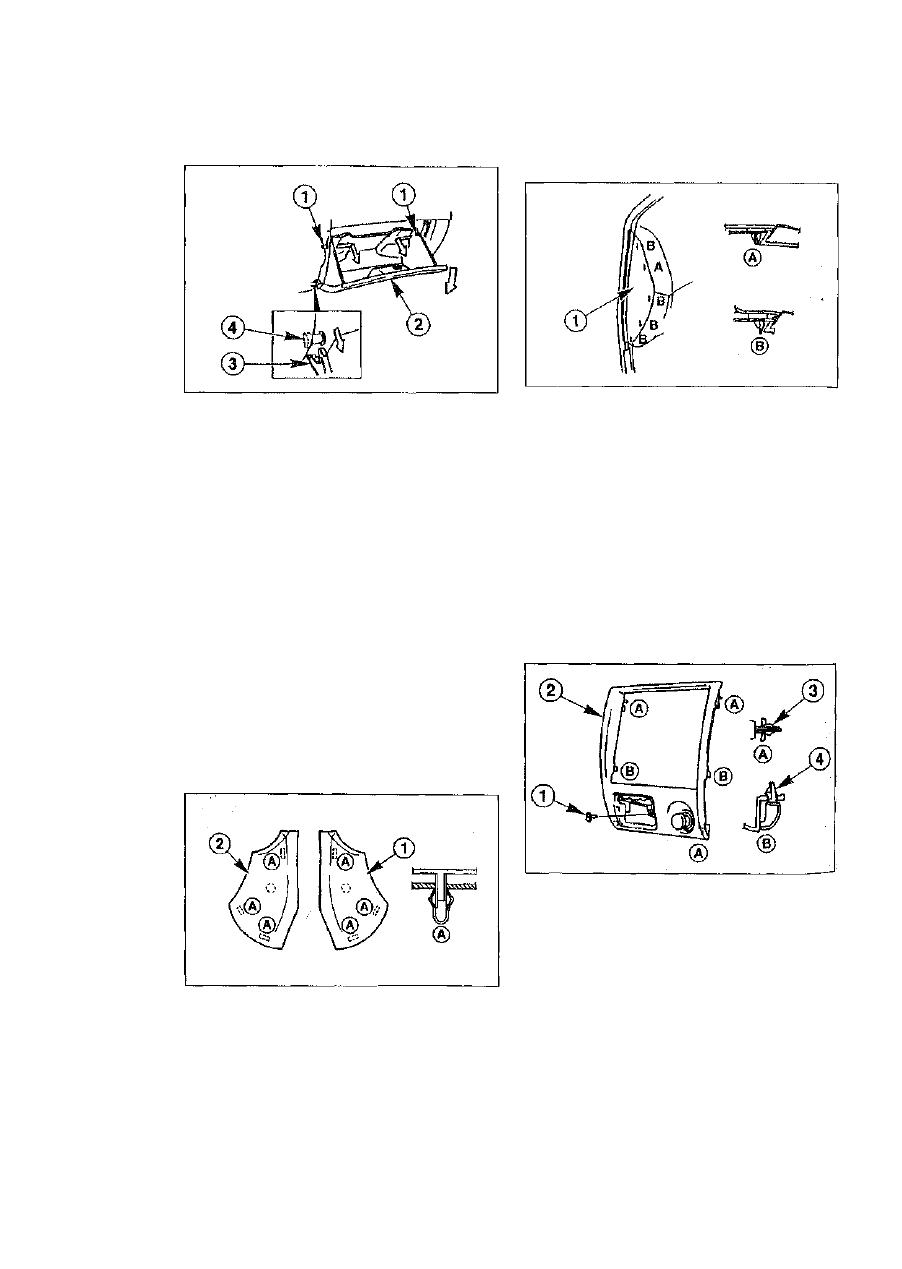

Автомобили выпуска с 08/97

Снятие

Автомобили выпуска с 08/97

Боковой облицовочный элемент
Снятие

• Открыть вещевой ящик -2-, вдавить внутрь

(показано стрелками) боковые ограничители

хода -1- и опустить вниз вещевой ящик.

• Снять вместе с фиксаторами -3- вещевой

ящик с креплений -4- автомобиля.

Установка

• Установить вещевой ящик вместе с фиксато-

рами в исходное положение и надавить на

него. Фиксаторы должны защелкнуться.

• Сжать боковины ящика, ввести ограничители

хода в монтажные отверстия, закрыть ящик.

Снятие и  у с т а н о в к а  о б л и ц о в о ч н ы х

элементов панели приборов

Автомобили выпуска с 01/92 по 07/97

Боковой облицовочный элемент
Снятие

• Осторожно снять левый  - 1 - или правый -2-

облицовочные элементы с панели приборов

с помощью спец. приспособления Hazet

1965-20. Облицовочные элементы крепятся с

помощью фиксаторов -А-.

Установка

• Установить облицовочный элемент в исхо-

дное положение и надавить на него. Фикса-

торы должны защелкнуться.

• Осторожно снять левый  - 1 - или правый

облицовочные элементы с панели приборов

с помощью спец. приспособления Hazet

1965-20. Облицовочные элементы крепятся с

помощью фиксаторов -А- и -В-.

Установка

• Установить облицовочный элемент в исхо-

дное положение и надавить на него. Фикса-

торы должны защелкнуться.

Автомобили выпуска с 08/97

Центральный облицовочный элемент

Снятие

• Снять пепельницу. Для этого следует

открыть пепельницу, нажать на пружину и

вынуть пепельницу.

Вывернуть винт  - 1 - .

Перемещая вперед, снять центральный

облицовочный элемент -2- с панели прибо-

ров. Облицовочный элемент крепится с no-

мощью фиксаторов -3- и -4-. Осторожно вы-

вести из зацепления (на рисунке обозначено

буквой -А-) облицовочный элемент, а в ме-

стах, отмеченных буквой -В-, слегка нада-

вить и вынуть облицовочный элемент.
Отсоединить провод от прикуривателя и при

необходимости от фонаря освещения пе-

пельницы.

2 7 6
