• Проверить уровень охлаждающей жидкости,

при необходимости долить до уровня нали-

вного патрубка.

• Проверить, не попала ли жидкость на соеди-

нения шлангов, в противном случае проте-

реть их.

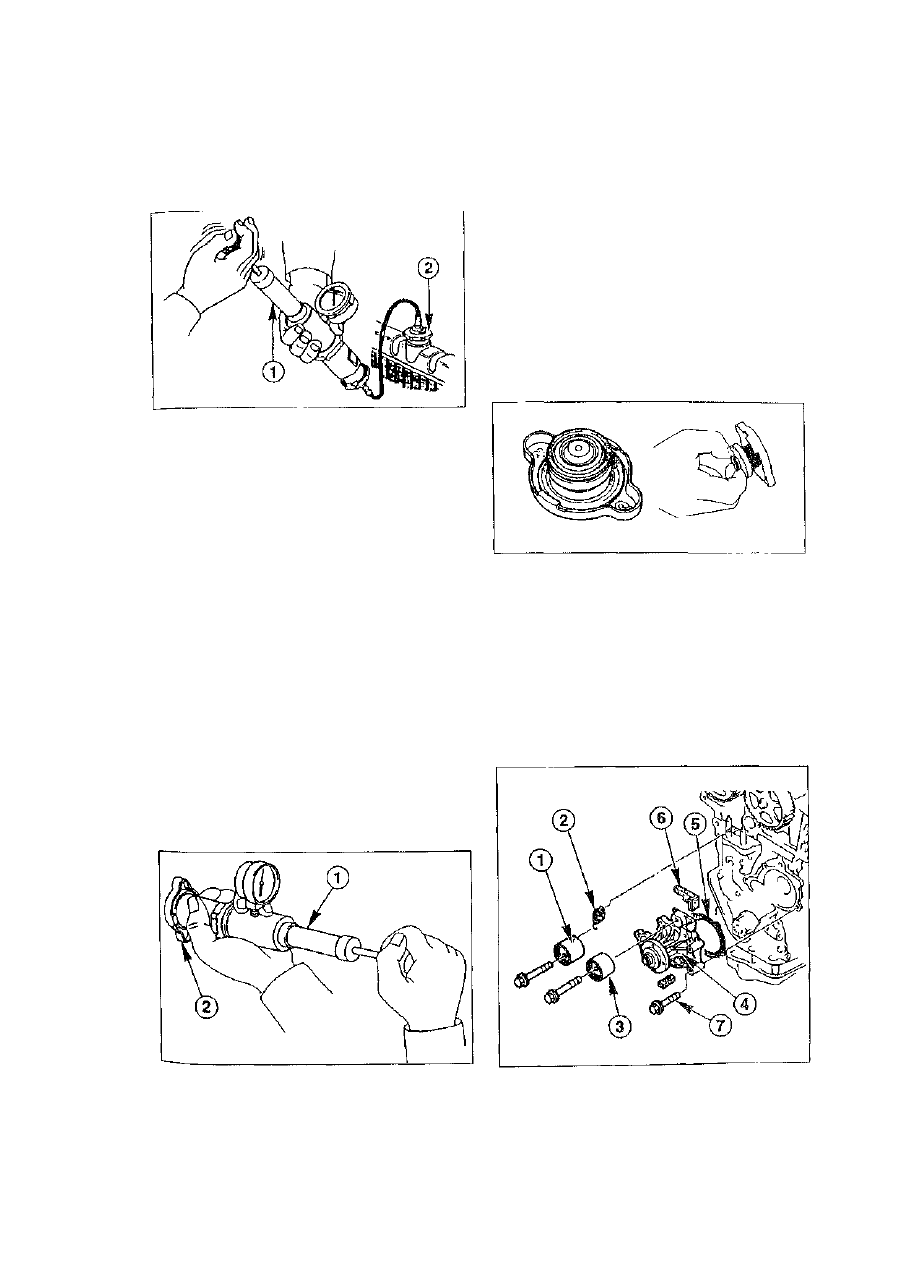

• Установить контрольный прибор  - 1 - на нали-

вной патрубок -2- радиатора. С помощью ру-

чного насоса создать давление.

• Давление должно оставаться постоянным.

При падении давления найти неплотные ме-

ста в системе. При повышении давления

охлаждающая жидкость будет вытекать.

• Если давление падает или повышается без

вытекания охлаждающей жидкости, причина

может быть во внутренней потери жидкости

в двигателе, например, вследствие неиспра-

вности прокладки головки цилиндров или

трещины в корпусе.

• Если давление остается на прежнем уровне

несмотря на то, что обнаружена значитель-

ная утечка охлаждающей жидкости, включить

двигатель в режиме холостого хода. С помо-

щью ручного насоса создать давление и ви-

зуально проверить контур охлаждающей

жидкости. После этого заглушить двигатель.

• Ослабить давление и медленно снять прибор.

Проверка  п р е д о х р а н и т е л ь н о г о

клапана

Предохранительный клапан находится в

крышке радиатора. Его функция заключается в

поддержании избыточного давления в системе

охлаждения и переливании избыточного коли-

чества охлаждающей жидкости в компенсаци-

онный бачок.

• Закрепить крышку радиатора -2- к контроль-

ному прибору - 1 - .

• Создать избыточное давление с. помощью

ручного насоса и медленно увеличить его до

проверочного. Давление не должно меняться

в течение примерно 10 секунд, в противном

случае заменить крышку радиатора.

• Заменить резиновую прокладку при наличии

повреждений.

П р о в е р к е  в а к у у м н о г о  к л а п а н а

Вакуумный клапан также находится в кры-

шке радиатора. Он позволяет охлаждающей

жидкости переливаться в систему охлаждения

из компенсационного бачка после охлаждения

жидкости.

• Снять вакуумный клапан (как показано на ил-

люстрации) и проверить, закрывается ли он

полностью. Если он закрывается не полно-

стью или повреждена прокладка, крышку не-

обходимо заменить

• Затянуть крышку на компенсационном бачке.

Снятие и установка насоса

охлаждающей жидкости

Снятие

2 2 9

• Снять зубчатый ремень (см. соотв. главу).
• Отвинтить натяжной ролик  - 1 - , а также на-

правляющий ролик -3-. Отсоединить пружину

-2-.

• Отвинтить и снять насос охлаждающей жид-

кости -4-

Внимание! На дизельных двигателях на-

сос находится позади блока цилиндров и за-

креплен болтами различной длины. Пометить

положение болтов соответствующей марки-

ровкой.

• Вручную прокрутить шестерню клинового ре-

мня насоса и проверить легкость движения.

• Визуально проверить насос на наличие не-

плотных мест.

Установка

• Установить насос охлаждения с уплотните-

лями -5- и -6- и закрепить -7- моментом 22

Нм.

Внимание! На дизельных двигателях за-

крепить насос моментом 45 Нм.

• Закрепить болт на стороне зубчатого ремня

моментом 10 Нм.

• Закрепить натяжной и направляющий ролики

зубчатого ремня моментом 45 Нм.

• Установить зубчатый ремень.

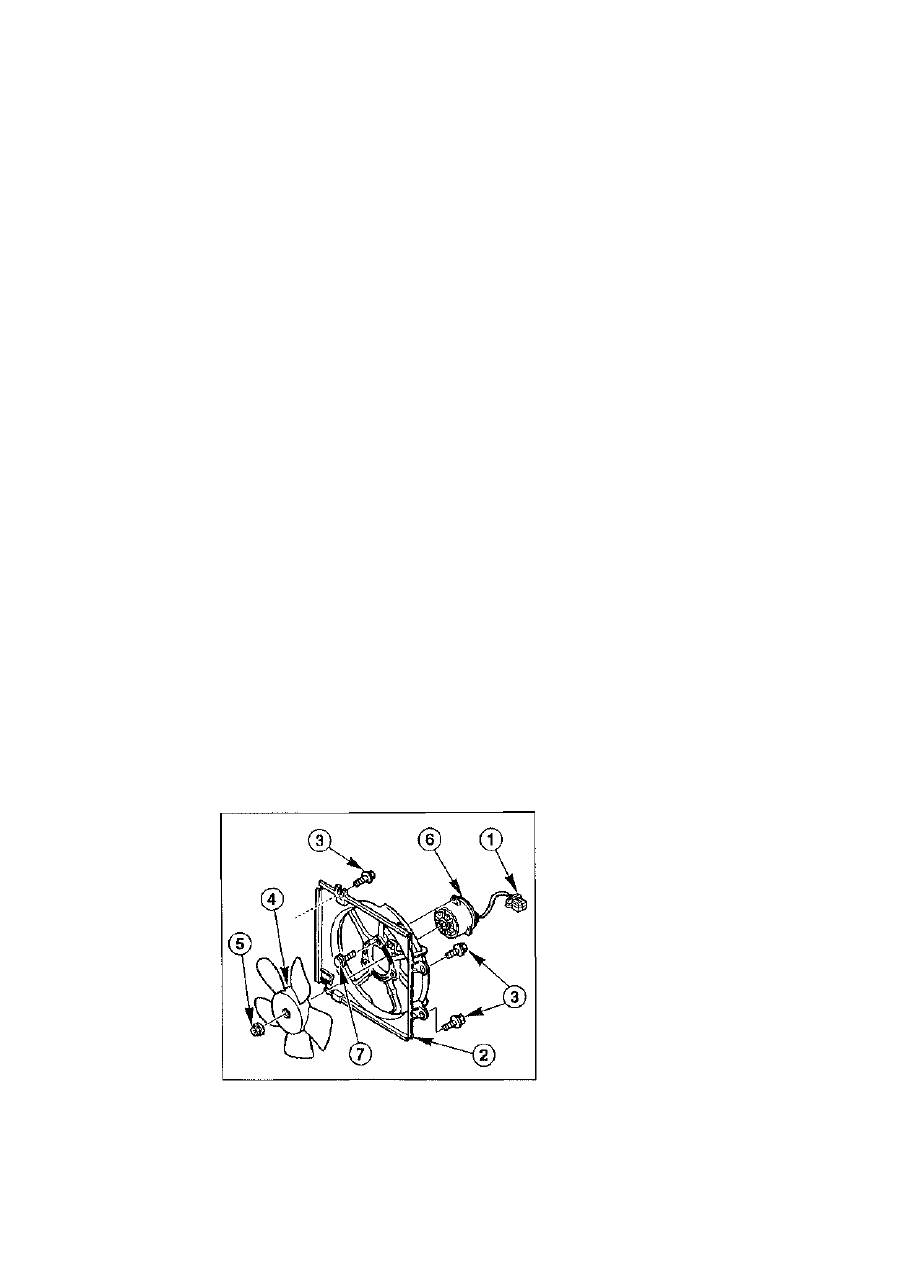

• Отсоединить штекерное соединение венти

лятора  - 1 - .

• Отвернуть болты -3- вентилятора -2- от ра

диатора и снять его.

• Отвернуть болты -5- крыльчатки -4- от эле

ктродвигателя -6-.

• Отвернуть болты -7- электродвигателя -6-

корпуса вентилятора.

У с т а н о в к а

• Закрепить электродвигатель вентилятора

корпусе моментом 2 Нм, на дизельных дви

гателях - моментом 5 Нм.

• Закрепить крыльчатку моментом 3 Нм.

• Установить вентилятор и закрепить на ради

аторе моментом 10 Нм.

• Соединить штекеры.

• Бензиновые двигатели: подсоединить реэо

натор и канал всасываемого воздуха (10 Нм

• Дизельный двигатель мощностью 74 кВт/100

л.с: закрепить канал всасываемого воздухе

• Подключить аккумулятор, установить время

на часах, ввести защитный код радиоприе

мника.

Снятие и установке

электродвигателя
вентилятора

Снятие

• Отсоединить кабель массы аккумулятора.

Внимание! При этом стираются данные из

памяти неисправностей и защитный код ра-

диоприемника.

• Бензиновые двигатели: отсоединить резона-

тор и канал всасываемого воздуха.

• Дизельный двигатель мощностью 74 кВт/100

л.с: отсоединить канал всасываемого во-

здуха.

230

Снятие и установка радиатора (бензиновые двигатели

объемом 1,9/2,0 л)

Снятие

• Отсоединить кабель массы аккумулятора.

Внимание! при этом стираются данные из

памяти неисправностей и защитный код ра-

диоприемника.

• Слить охлаждающую жидкость, обратитесь к

соответствующей главе.

• Отсоединить резонатор  - 1 - .
• Отсоединить канал всасываемого воздуха -

3-.

• Отсоединить штекерное соединение венти-

лятора -5-.

• Отсоединить верхний и нижний шланги охла-

ждения -7-. Предварительно ослабить хо-

муты плоскогубцами или специальными кле-

щами HAZET 798-5.
При наличии отсоединить шланги масляного

Радиатора -8-.

оба кронштейна

• Отвинтить и отсоединить

крепления радиатора.

• Поднять радиатор -11- и вентилятор -12-.

• Отсоединить -13- вентилятор от радиатора.

Установки

• Привинтить вентилятор к радиатору.
• Вставить радиатор в вентилятор.
• Установить оба кронштейна крепления ради-

атора и закрепить моментом 22 Нм.

Указание. Рабочее положение указано на

верхней части кронштейнов. "LH" - слева по

направлению движения, "RH" - справа.

Дальнейшая установка идет в порядке,

обратном снятию.

• Запустить двигатель и прогреть его. Визуа-

льно проверить систему охлаждения на на-

личие неплотных мест.

231

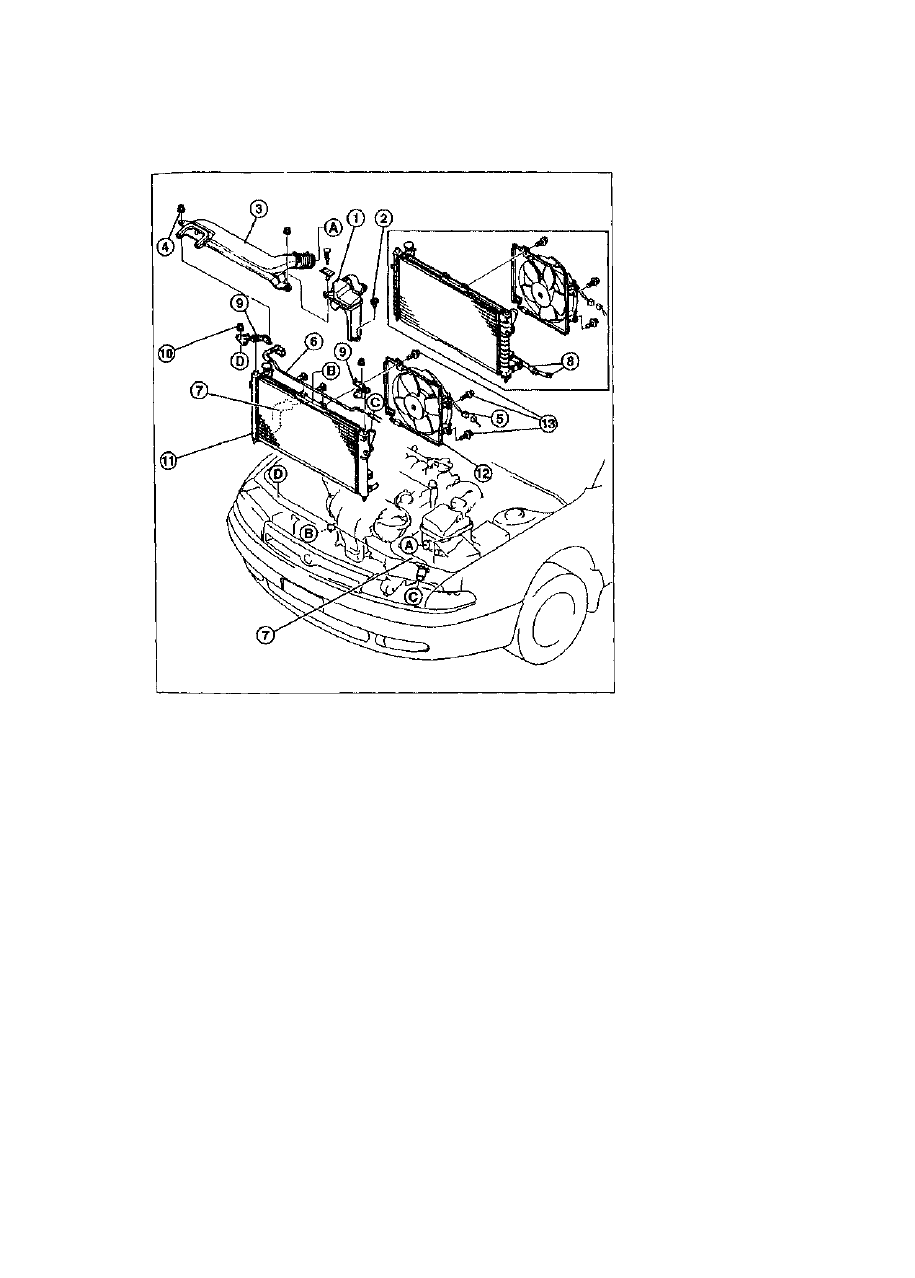

1 - Резонатор

2 - Болт, 10 Нм
3 - Канал всасываемого во-

здуха
4 - Гайка, 10 Нм
5 - Штекерное соединение

вентилятора
6 - Шланг охлаждающей жид-

кости к компенсационному

бачку
7 - Верхний и нижний шланги

системы охлаждения
8 - Шланг масляного радиа-

тора (только на определенных

двигателях и конструкциях,

например, на автомобилях с

автоматической КПП)
9 - Кронштейн крепления ра-

диатора

10 - Гайка, 22 Нм

11 - Радиатор
12 - Вентилятор
13 - Болты, 10 Нм

Неисправности системы охлаждения
