Mazda 626 GE, 626 GF. Руководство - часть 31

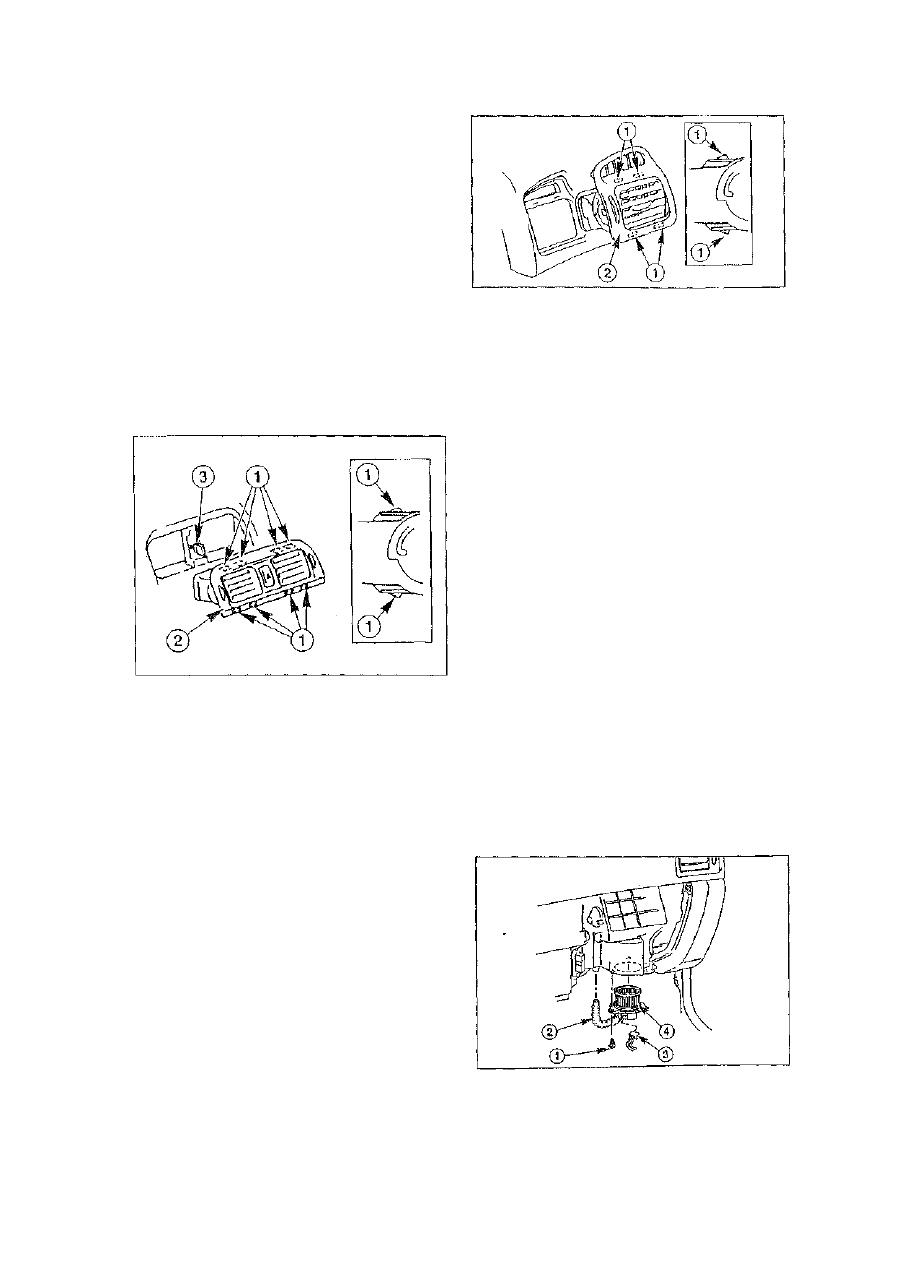

Снятие и установка дефлекторов

Автомобили выпуска с 08/97

Центральный дефлектор

Снятие

• Снять провод, соединяющий отрицательный

(-) полюс аккумуляторной батареи.

Внимание, В случае если радиоприемник

имеет специальный код (для предотвращения

кражи), последний будет сброшен при отклю-

чении аккумулятора. Отличительным призна-

ком данного типа радиоприемников является

размещенное на панели управления слово

"CODE" либо значок ключа красного цвета.

После подключения аккумуляторной батареи

необходимо ввести правильный код. Для

этого необходимо его заранее узнать либо на

СТО, либо на предприятии-изготовителе ра-

диоприемника.

• Снять центральную облицовку панели прибо-

ров.

• Сжать защелку  - 1 - с помощью тонкой отвер-

тки.

" Осторожно потянуть дефлектор -2- на себя.

• Отсоединить штекерный разъем выключа-

теля аварийного светового сигнала -3- и вы-

нуть дефлектор.

Установка

• Восстановить штекерное соединение.

• Установить дефлектор в монтажное отвер-

стие и движением от себя защелкнуть заще-

лку (фиксатор).

• Установить центральную облицовку панели

приборов.

• Подключить провод к отрицательному (-) по-

люсу аккумуляторной батареи.

Боковые дефлекторы
Снятие

• Со стороны сидения водителя снять боковую

облицовку панели приборов

• Со стороны переднего пассажирского сиде-

ния снять вещевой ящик.

• Сжать защелки  - 1 - с помощью тонкой отвертки.

• Вынуть дефлектор.

Установка

• Установить дефлектор в монтажное отвер-

стие и движением от себя защелкнуть заще-

лки (фиксаторы).

• Со стороны сидения водителя установить

боковую облицовку панели приборов.

• Со стороны переднего пассажирского сиде-

ния установить вещевой ящик.

Установки и снятие двигателя

вентилятора Отопителя

Снятие

Примечание. В руководстве описывается

снятие и установка двигателя вентилятора на

автомобилях с 08/97. На автомобилях с 01/92

по 07/97 снятие и установка осуществляется

аналогичным путем за исключением того, что

в начале необходимо снять панель приборов.

• Снять провод, соединяющий отрицательный

(-) полюс аккумуляторной батареи.

Внимание. В случае если радиоприемник

имеет специальный код (для предотвращения

кражи}, последний будет сброшен при отклю-

чении аккумулятора. Отличительным призна-

ком данного типа радиоприемников является

размещенное на панели управления слово

"CODE" либо значок ключа красного цвета.

После подключения аккумуляторной батареи

необходима ввести правильный код. Для

этого необходимо его заранее узнать либо на

СТО, либо на предприятии-изготовителе ра-

диоприемника.

• Снять вещевой ящик.

• Снять облицовку пространства для ног со

стороны переднего пассажирского сидения.

129

• Вывернуть три винта  - 1 - .
• Снять патрубок -2-.
• Отсоединить от двигателя вентилятора ште-

керное соединение -3-.

• Вынуть двигатель вентилятора -4-.

Установка

• Установить и закрепить с помощью винтов

двигатель в корпусе вентилятора.

• Восстановить штекерное соединение -3- и

подсоединить патрубок -2-.

• Установить облицовку пространства для ног со

стороны переднего пассажирского сидения.

• Установить вещевой ящик.

• Подключить провод к отрицательному (-) по-

люсу аккумуляторной батареи. В случае не-

обходимости вести в радиоприемник спец.

код и установить время на часах.

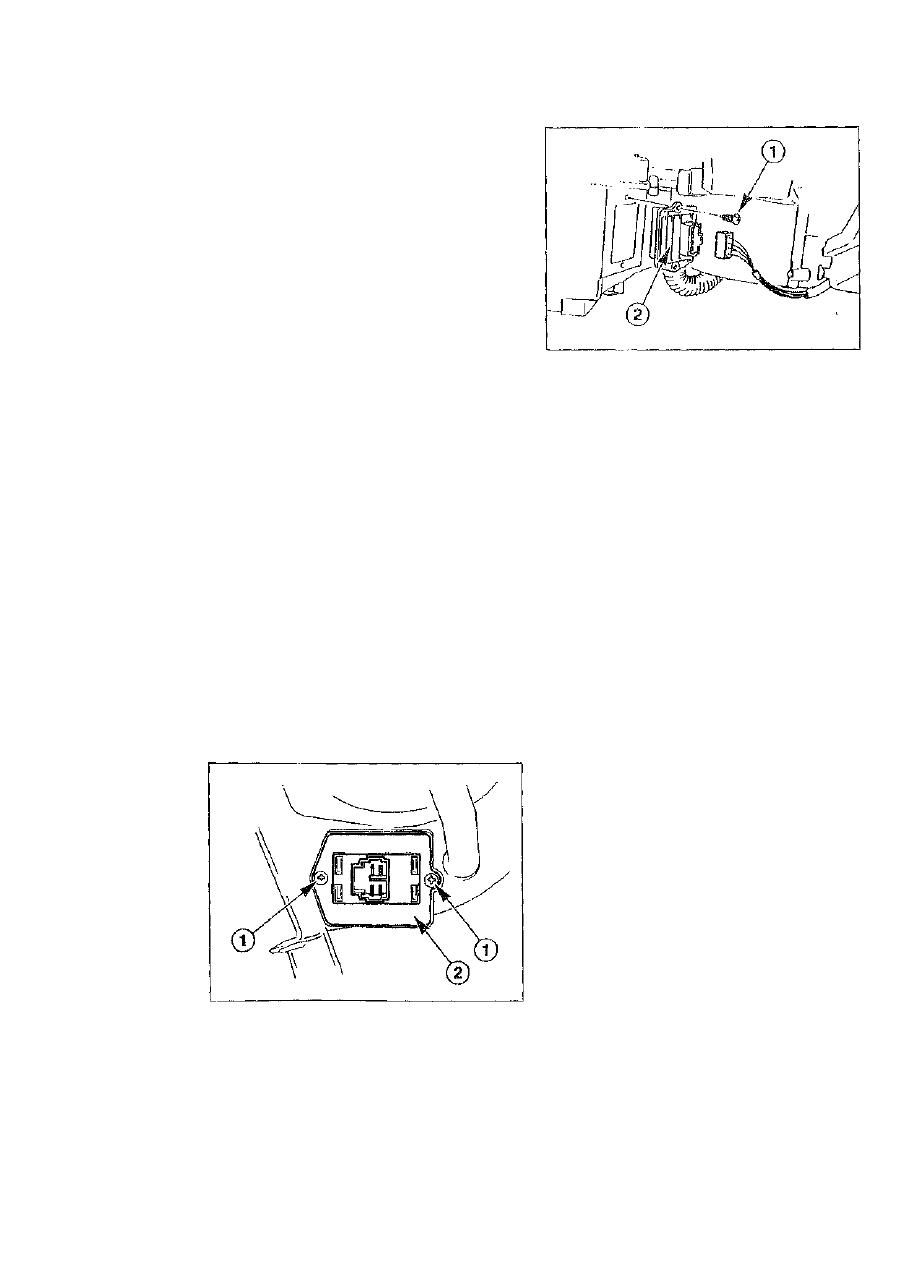

Снятие и  у с т а н о в к а  д о п о л н и т е л ь н о г о
р е з и с т о р а

Снятие

8

 Снять провод, соединяющий отрицательный

(-) полюс аккумуляторной батареи.

Внимание. В случае если радиоприемник

имеет специальный код (для предотвращения

кражи), последний будет сброшен при отклю-

чении аккумулятора. Отличительным призна-

ком данного типа радиоприемников является

размещенное на панели управления слово

"CODE" либо значок ключа красного цвета.

После подключения аккумуляторной батареи

необходимо ввести правильный код. Для

этого необходима его заранее узнать либо на

СТО, либо на предприятии-изготовителе ра-

диоприемника.

• Снять вещевой ящик.
• Автомобили с 08/97: снять облицовку про-

странства для ног со стороны переднего

пассажирского сиденья.

Автомобили выпуска с 01/92 по 07/97

• Отсоединить штекерное соединение от до-

полнительного резистора.

• Вывернуть винт  - 1 - и снять дополнительный

резистор-2-.

Установка

® Установить и закрепить дополнительный ре-

зистор.

• Восстановить штекерное соединение.
• В случае необходимости установить облицо-

вку пространства для ног со стороны пере-

днего пассажирского сиденья.

• Установить вещевой ящик.
• Подключить провод к отрицательному (-) по-

люсу аккумуляторной батареи. В случае не-

обходимости ввести в радиоприемник спец.

код и установить время на часах.

Установка и снятие панели
управления отопителя/кондиционера

Автомобили выпуска с 08/97 с

ручным управлением кондиционером

Снятие

• Снять провод, соединяющий отрицательный

(-) полюс аккумуляторной батареи.

Внимание. В случае если радиоприемник

имеет специальный код (для предотвращения

кражи), последний будет сброшен при отклю-

чении аккумулятора. Отличительным призна-

ком данного типа радиоприемников является

размещенное на панели слово "CODE" либо

значок ключа красного цвета. После подклю-

чения аккумуляторной батареи необходимо

ввести правильный код. Для этого необхо-

димо его заранее узнать либо на СТО, либо

на предприятии-производителе радиоприе-

мника.

• Снять вещевой ящик.
• Отсоединить трос, регулирующий темпера-

туру, поступление циркулирующего/нару-

жного воздуха от Отопителя.

Автомобили выпуска с 08/97

130

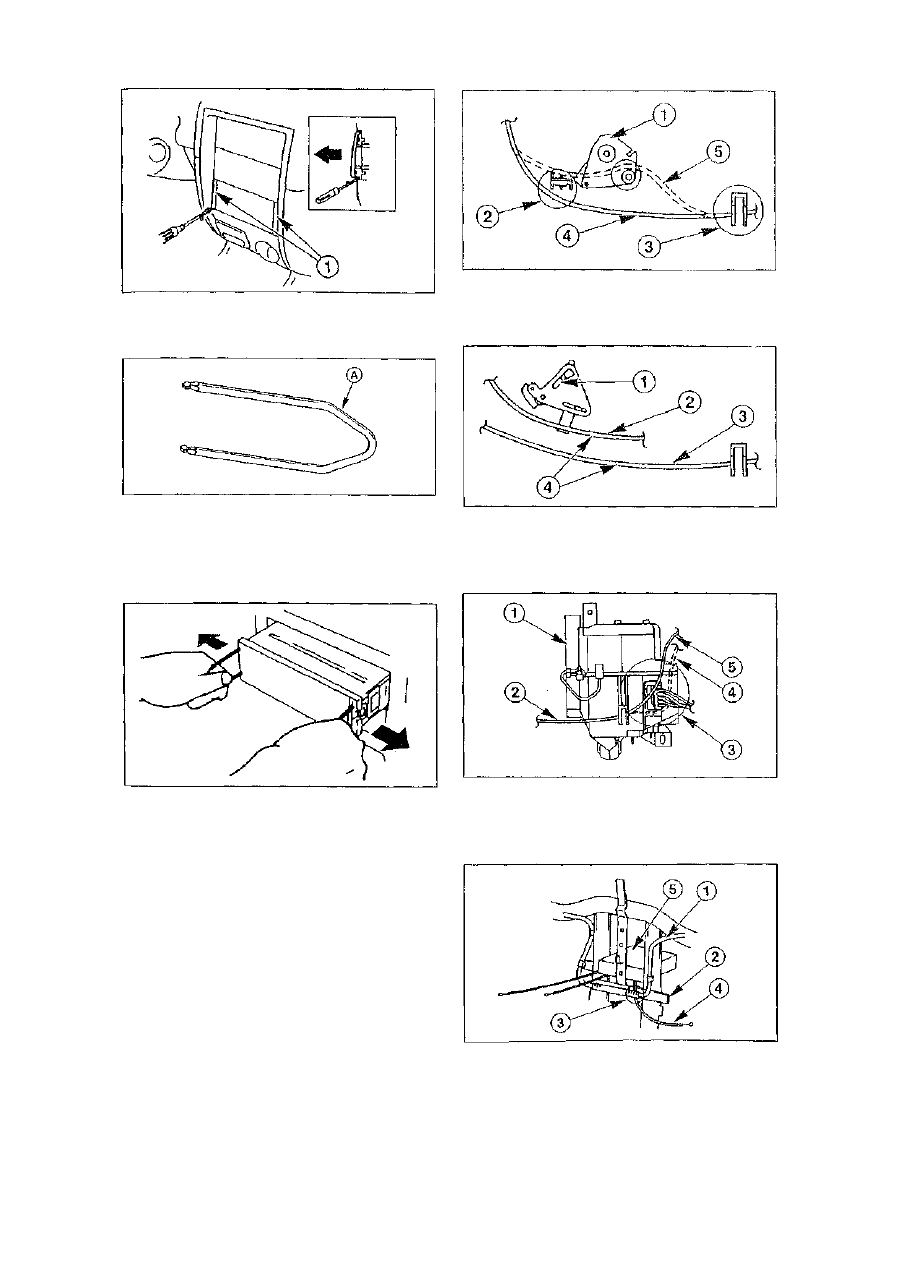

• Извлечь осторожно, с помощью тонкой

отвертки расположенные слева и справа на

панели управления боковые облицовки.

1 - система тяг смешения воздуха; 2 - про-

вести трос под скобой; 3 - одеть на испари-

тель; 4 - правильное размещение троса; 5 - не-

правильное размещение троса.

• Для снятия и установки панели управления

отопителя/кондиционера используются съе-

мные скобы А, Мазда N49 D066801A.

• Вставить две съемные скобы в отверстия

слева и справа на фронтальной стороне па-

нели управления отопителя/кондиционера.

1 - рычаг регулирования температуры; 2 -

трос регулирования температуры; 3 - трос ре-

гулирования поступления циркулирующего/на-

ружного воздуха; 4 - не допускать перекрещи-

вания тросов.

• Развести обе съемные пружины в стороны и,

удерживая их в таком положении, вынуть па-

нель управления отопителя/кондиционера из

монтажного отверстия.

• Отсоединить штекерное соединение на

тыльной стороне панели управления отопи-

теля/кондиционера.

• Полностью вынуть панель управления отопи-

теля/кондиционера из монтажного отверстия

и вытащить из нее съемные скобы.

Установка

• Поднести панель управления отопителя/кон-

диционера к монтажному отверстию. Уло-

жить тросы, регулирующие температуру, по-

ступление циркулирующего/наружного во-

здуха и распределение воздуха.

1 - испаритель; 2 - трос регулирования по-

ступления циркулирующего воздуха; 3 - прове-

сти трос над жгутом проводов; 4 - неправиль-

ное размещение троса; 5 - правильное разме-

щение троса.

131

1 - жгут проводов; 2 - кронштейн панели

приборов; 3 - провести трос между жгутом

проводом и кронштейном панели приборов; 4 -

трос регулирования распределения воздуха; 5

- панель управления отопителя/кондиционера.

• Установить панель управления отопи-

теля/кондиционера в монтажное отверстие.

При этом должен раздаться звук защелкнув-

шихся фиксаторов.

• Установить слева и справа на фронтальной

стороне панели приборов облицовки.

• Надеть на Отопитель тросы, регулирующие

температуру, поступление циркулирую-

щего/наружного воздуха, распределение во-

здуха.

• Установить вещевой ящик.

• Подключить провод к отрицательному (-) по-

люсу аккумуляторной батареи. В случае не-

обходимости ввести в радиоприемник спец.

код и установить время на часах.

Снятие, установка и регулировка

тросов, регулирующих

температуру/поступление

циркулирующего/наружного

воздуха/распределение воздуха

Автомобили выпуска с 08/97 с

ручным управлением кондиционером

Снятие

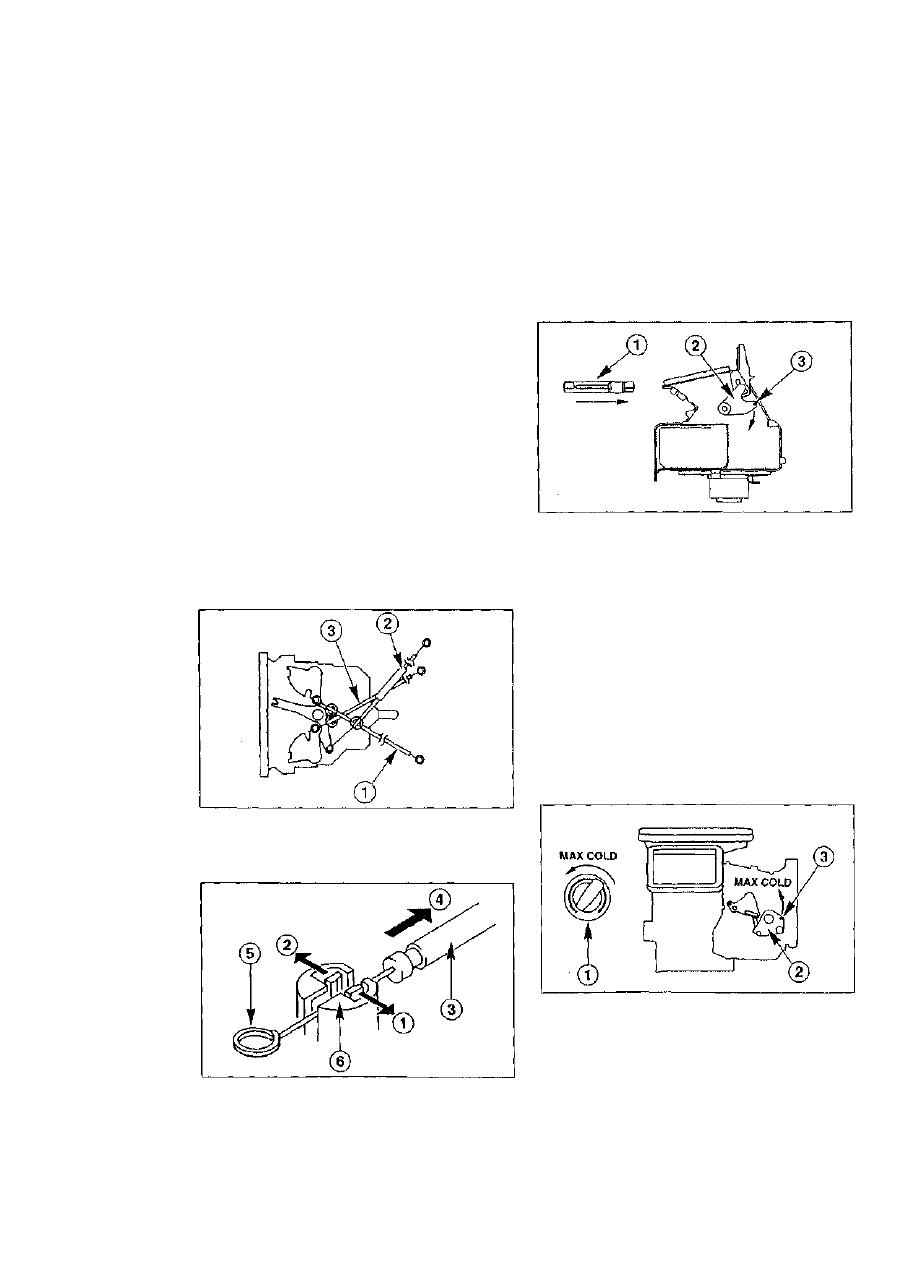

1 - трос, регулирующий распределение во-

здуха; 2 - трос регулирования поступления

циркулирующего/наружного воздуха; 3 - трос

регулирования температуры.

• Разжать зажимы -1/2-.
• Вынуть четыре троса -3- из опоры -6-,
• Снять проволочную петлю -5-, которой за-

канчивается трос, идущий от системы тяг.

Установка

Примечание. Надевать тросы на систему

тяг отопителя только после их установки на

панели управления отопителя/кондиционера.

Регулирование тросов, отвечающих

за поступление

циркулирующего/наружного воздуха

• Установить рычаг управления поступлением

циркулирующего/наружного воздуха  - 1 - на

панели управления отопителя/кондиционера

в положение "Наружный воздух" (Fresh).

• Переместить систему тяг впуска воздуха -2-

в направлении, указанном стрелкой, и зафи-

ксировать ее в положении Fresh, вставив

отвертку в паз -3-.

• Надеть петлю троса, регулирующего посту-

пление циркулирующего/наружного воздуха,

на систему тяг впуска воздуха.

• Закрепить трос в опоре с помощью зажима.
• Достать отвертку из паза.

• Проверить, свободно ли перемещается ры-

чаг управления поступлением воздуха на па-

нели управления отопителя/кондиционера.

Установка троса, регулирующего

температуру

• Установить регулятор температуры  - 1 - на па-

нели управления отопителя/кондиционера в

положение "холодно" (MAX COLD).

• Переместить систему тяг регулятора темпе-

ратуры -2- в направлении, указанном стрел-
