Mazda 626 GE, 626 GF. Руководство - часть 29

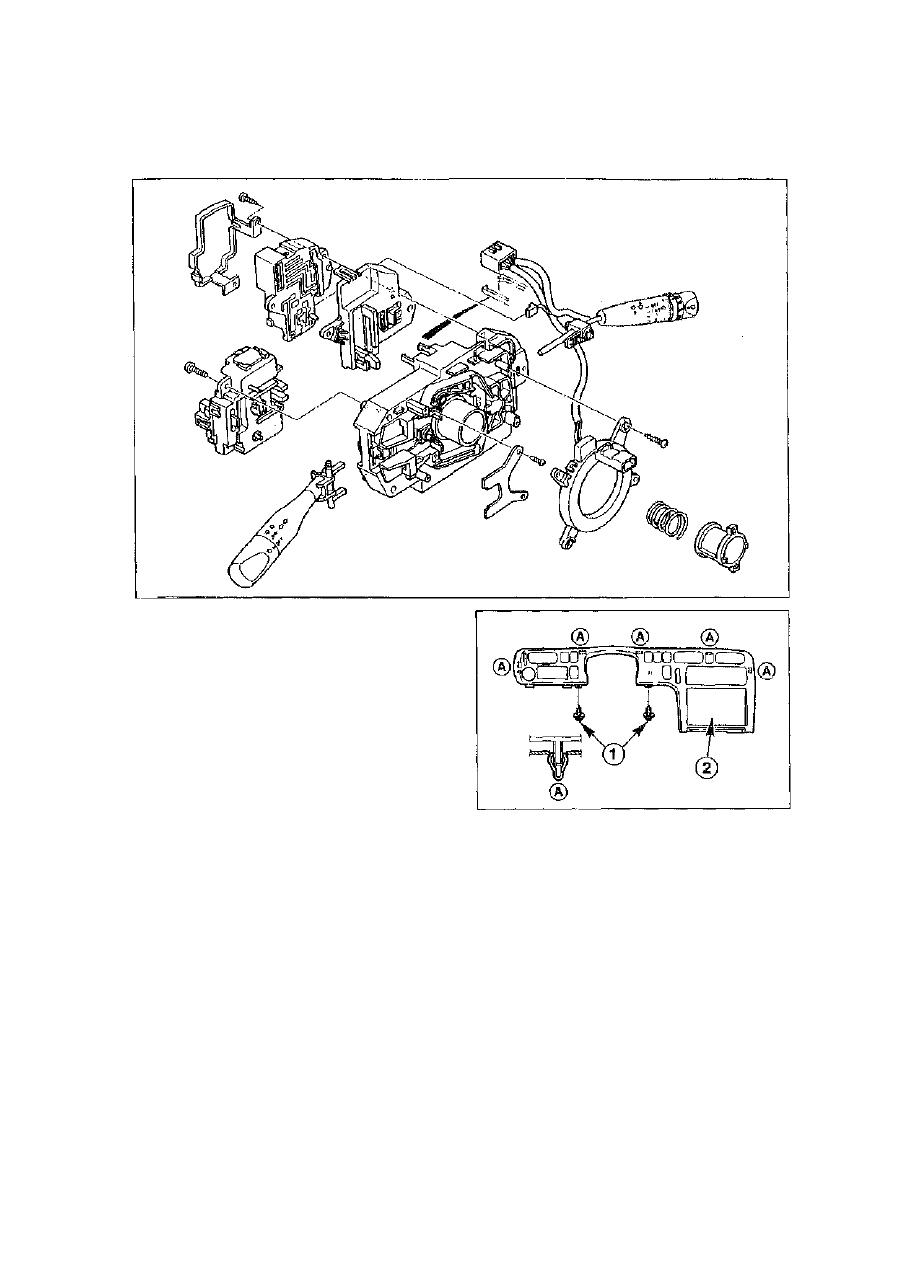

Блок переключателей на колонке рулевого управления

Автомобили без надувной подушки безопасности

Снятие и установка выключателей на
панели приборов

Автомобили выпуска с 01/92 по 07/97

Примечание. Снятие и установка выключа-

телей на панели приборов на автомобилях,

выпускавшихся с 01/92 по 07/97, не имеет

принципиальных различий.

Снятие

• Снять провод, соединяющий отрицательный

(-) полюс аккумуляторной батареи.

Внимание. В случае если радиоприемник

имеет специальный код (для предотвращения

кражи), последний будет сброшен при отклю-

чении аккумулятора. Отличительным призна-

ком данного типа радиоприемников является

размещенное на панели слово "CODE" либо

значок ключа красного цвета. После подклю-

чения аккумуляторной батареи необходимо

ввести правильный код. Для этого необхо-

димо его заранее узнать либо на СТО, либо

на предприятии-производителе радиоприе-

мника.

• Демонтировать облицовку (обшивку) про-

странства для ног со стороны водительского

сиденья.

• Вывернуть два винта  - 1 - .

• Осторожно снять панель приборов -2-. Зна-

ком А обозначены места расположения фи-

ксаторов.

• Сжать скобы, держащие соответствующий

выключатель, и достать его.

• Разъединить электрическое штекерное сое-

динение.

Установка

• Восстановить штекерное соединение.

• Установить выключатель в монтажное отвер-

стие и нажать на выключатель. Фиксирую-

щие скобы выключателя должны защелкну-

ться.

• Установить и защелкнуть панель приборов.
• Завернуть винты  - 1 - .

• Установить обшивку пространства для ног со

стороны водительского сиденья.

• Подключить провод к отрицательному (-) по-

люсу аккумуляторной батареи. В случае не-

обходимости ввести в радиоприемник спец.

код и установить время на часах.

121

Автомобили выпуска с 08/97

Выключатель аварийной световой

сигнализации

Снятие

• Снять провод, соединяющий отрицательный

(-) полюс аккумуляторной батареи.

Внимание. В случае если радиоприемник

имеет специальным код (для предотвраще-

ния кражи), последний будет сброшен при

отключении аккумулятора. Отличительным

признаком данного типа радиоприемников

является размещенное на панели слово

"CODE" либо значок ключа красного цвета.

После подключения аккумуляторной батареи

необходимо ввести правильный код. Для

этого необходимо его заранее узнать либо

на СТО, либо на предприятии-производи-

теле радиоприемника.

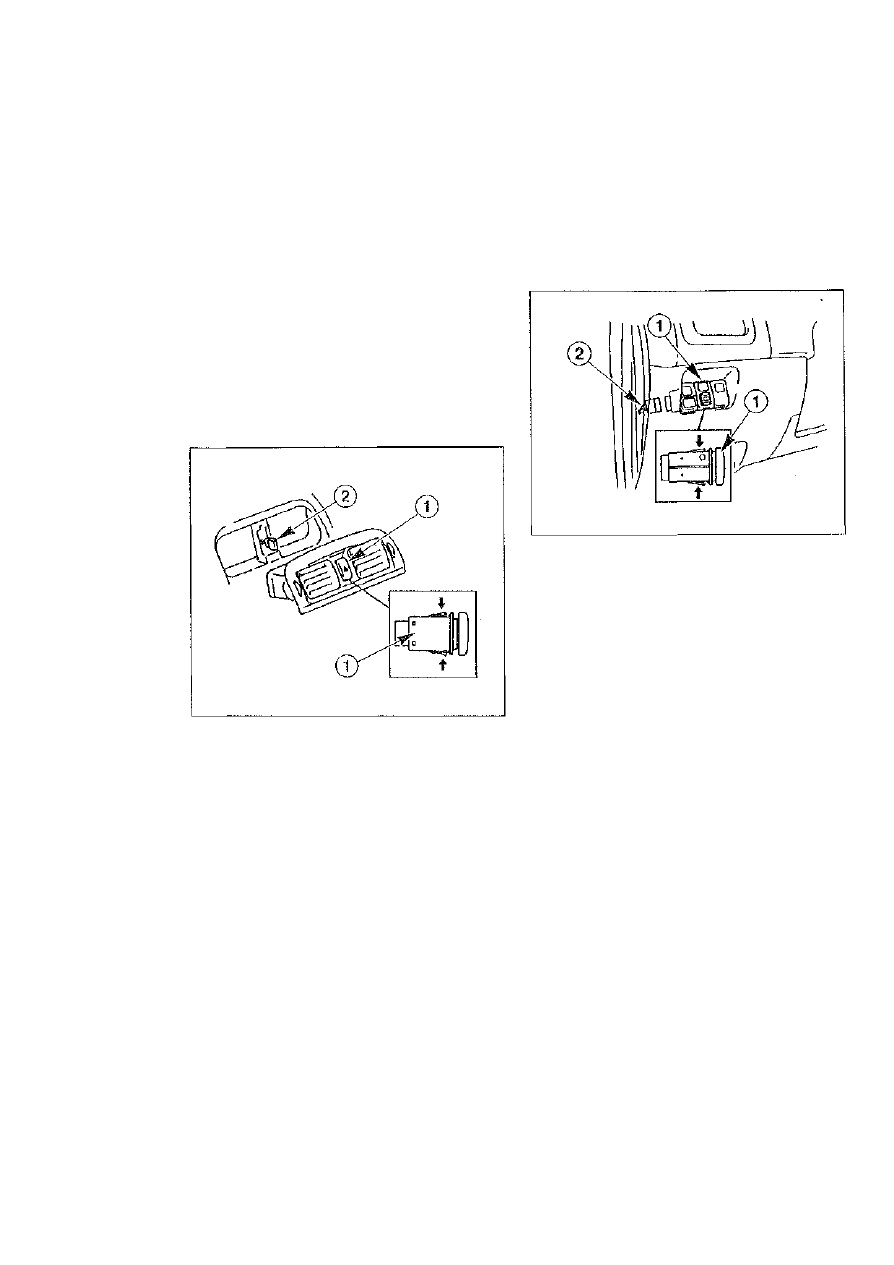

• Снять центральный дефлектор.
• Отсоединить штекер -2- от выключателя.

• Отжать скобы крепления (на рис. указаны

стрелками).

• Вынуть из дефлектора выключатель аварий-

ной световой сигнализации  - 1 - .

Установка

• Установить выключатель аварийной световой

сигнализации в дефлектор.

• Восстановить штекерное соединение.

• Установить центральный дефлектор в монта-

жное отверстие.

• Подключить провод к отрицательному (-) по-

люсу аккумуляторной батареи. В случае не-

обходимости ввести в радиоприемник спец.

код и установить время на часах.

Выключатель заднего противотуманного
фонаря/противотуманных
фар/регулирование угла наклона
оптической оси фар

Снятие

• Снять провод, соединяющий отрицательный

(-) полюс аккумуляторной батареи.

Внимание. В случае если радиоприемник

имеет специальный код (для предотвращения

кражи), последний будет сброшен при отклю-

чении аккумулятора. Отличительным призна-

ком данного типа радиоприемников является

размещенное на панели слово "CODE" либо

значок ключа красного цвета. После подклю-

чения аккумуляторной батареи необходимо

ввести правильный код. Для этого необхо-

димо его заранее узнать либо на СТО, либо

на предприятии-производителе радиоприе-

мника.

• Снять боковую крышку панели приборов.

• Отжать фиксирующие скобы соответствую-

щего выключателя (на рис. скобы показаны

стрелками). На иллюстрации изображен вы-

ключатель регулировки угла наклона фар.

• Вынуть выключатель-1-.
• Отсоединить штекер -2- от выключателя.

Установка

• Восстановить штекерное соединение.
• Установить выключатель в монтажное отвер-

стие, нажать на него и защелкнуть.

• Установить боковую крышку панели прибо-

ров.

• Подключить провод к отрицательному (-) по-

люсу аккумуляторной батареи. В случае не-

обходимости ввести в радиоприемник спец.

код и установить время на часах.

Снятие и установка выключателя

переднего левого и правого
стеклоподъемников

Примечание. Снятие и установка выключа-

теля стеклоподъемников рассматривается в

данном руководстве на примере снятия и

установки выключателя стеклоподъемника со

стороны водительского сидения. Снятие и

установка выключателя стеклоподъемника со

стороны переднего пассажирского сидения

не имеет принципиальных различий.

122

Автомобили выпуска с 01/92 по 07/97

Снятие

• Снять провод, соединяющий отрицательный

(-) полюс аккумуляторной батареи.

Внимание. В случае если радиоприемник

имеет специальный код (для предотвращения

кражи), последний будет сброшен при отклю-

чении аккумулятора. Отличительным призна-

ком данного типа радиоприемников является

размещенное на панели слово "CODE" либо

значок ключа красного цвета. После подклю-

чения аккумуляторной батареи необходимо

ввести правильный код. Для этого необхо-

димо его заранее узнать либо на СТО, либо

на предприятии-производителе радиоприе-

мника.

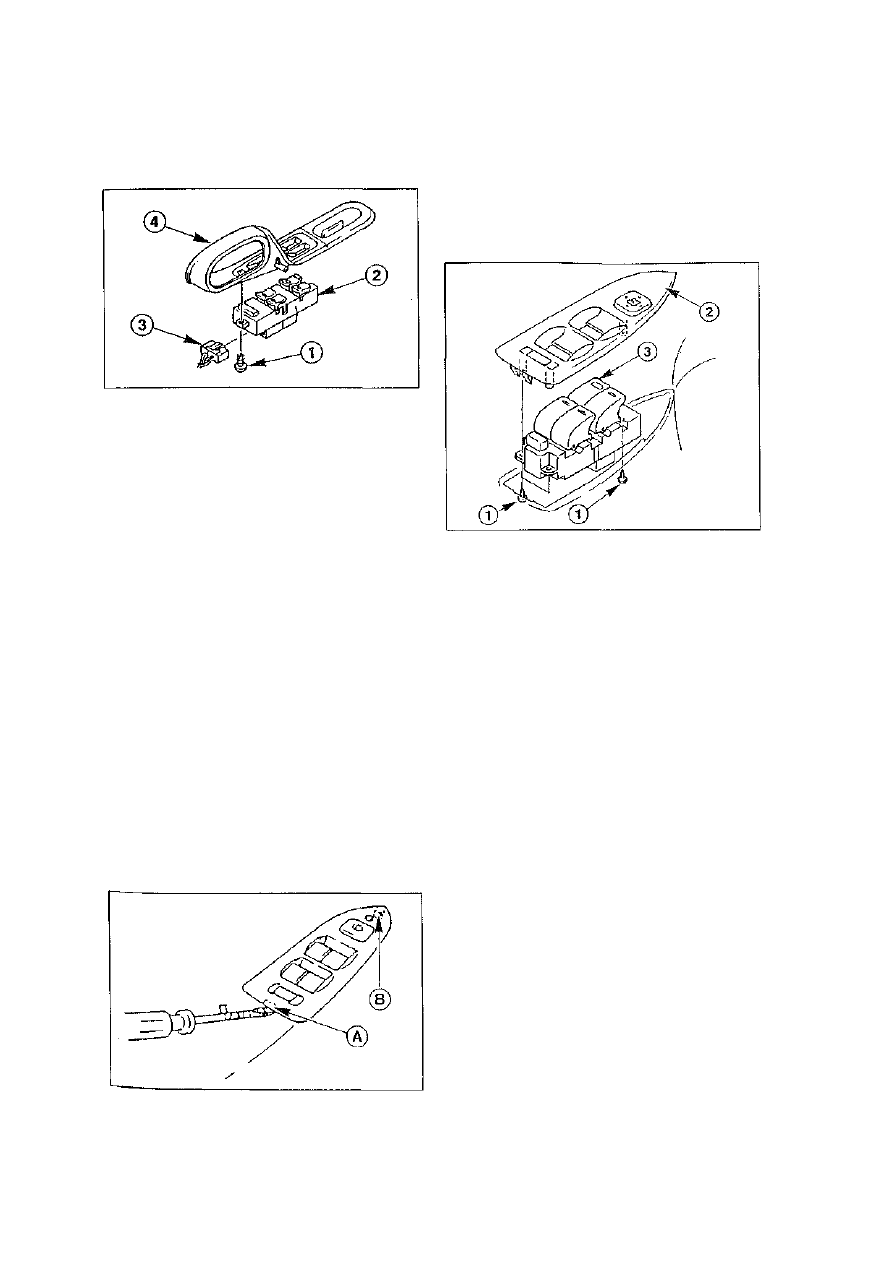

• Демонтировать внутреннюю ручку двери.
• Вывернуть винт-1-.
• Отсоединить выключатель стеклоподъемника

-2- от внутренней ручки двери -4-.

• Отсоединить от выключателя -2- многоконта-

ктную штекерную колодку.

Установка

• Соединить многоконтактную штекерную ко-

лодку с выключателем стеклоподъемника.

• Закрепить на внутренней ручке двери выклю-

чатель стеклоподъемника с помощью винта.

• Установить внутреннюю ручку двери.
• Подключить провод к отрицательному (-) по-

люсу аккумуляторной батареи. В случае не-

обходимости ввести в радиоприемник спец.

код и установить время на часах.

Автомобили выпуска с 08/97

Снятие

Освободить защелки блока выключателей

стеклоподъемника и электрорегулируемого

наружного зеркала. Для этого необходимо

осторожно установить тонкую отвертку с

изолированной ручкой напротив защелки -А-

и отжать ее.
Потянуть блок выключателей вверх и освобо-

дить защелку -В-.

• Вывернуть винты  - 1 - .
• Снять крышку -2-.

• Отсоединить штекерную колодку от выклю-

чателя -3- и достать его.

Установка

• Соединить штекерную колодку с выключате-

лем стеклоподъемников.

• Установить и закрепить с помощью винтов

крышку -2-.

• Установить блок выключателей в монтажное

отверстие, нажать на него с тем, чтобы за-

фиксировались защелки.

Снятие и  у с т а н о в к е  р а д и о п р и е м н и к а

Автомобили выпуска с 08/97

Снятие

Примечание. В данном руководстве рас-

сматривают снятие и установка радиоприе-

мника "Мазда" со съемной панелью управле-

ния.

• Снять провод, соединяющий отрицательный

(-) полюс аккумуляторной батареи.

Внимание. В случае если радиоприемник

имеет специальный код (для предотвращения

кражи), последний будет сброшен при отклю-

чении аккумулятора. Отличительным призна-

ком данного типа радиоприемников является

размещенное на панели слово "CODE" либо

значок ключа красного цвета. После подклю-

чения аккумуляторной батареи необходимо

ввести правильный код. Для этого необхо-

димо его заранее узнать либо на СТО, либо

на предприятии-производителе радиоприе-

мника.

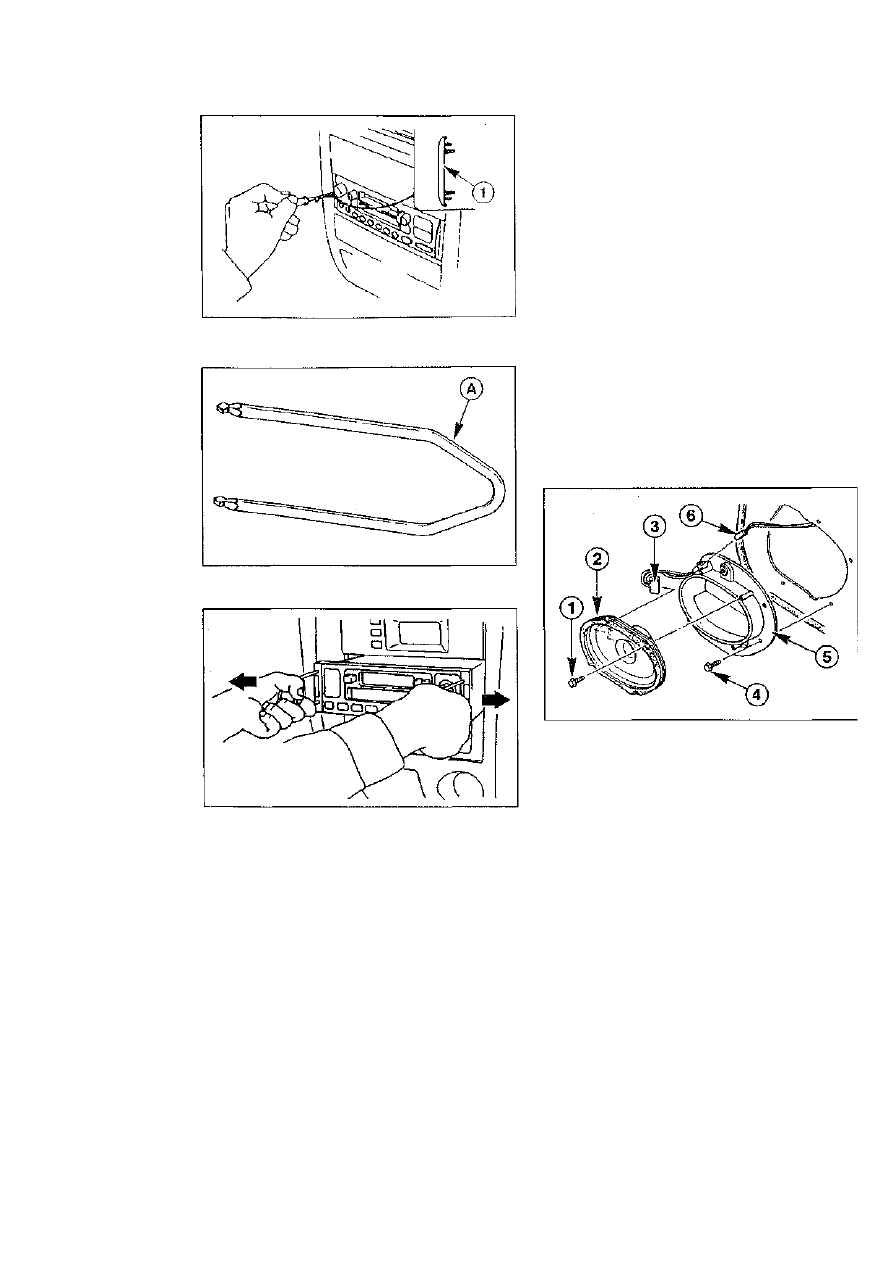

• Осторожно извлечь с помощью тонкой

отвертки боковые крышки  - 1 - , расположен-

123

ные слева и справа на панели управления

радиоприемника.

• Для снятия и установки радиоприемника "Ма-

зда" используются две съемные скобы -А-.

Вставить съемные скобы в отверстия, рас-

положенные слева и справа на панели управле-

ния радиоприемника.

• Развести в стороны, как показано на рисунке

стрелками, съемные скобы и, удерживая их в

таком положении, вынуть радиоприемник из

монтажного отверстия.

• Отсоединить с тыльной стороны радиоприе-

мника многоконтактные штекерные колодки

и штекер антенны.

Внимание. Если радиоприемник подклю-

чен не с помощью серийно выпускаемых мно-

гоконтактных штекерных колодок, то при его

снятии необходимо обозначить соединитель-

ные провода с тем, чтобы при установке при-

емника не перепутать места подключения

проводов.

• Достать из демонтированного радиоприе-

мника съемные скобы.

Установка

• Восстановить штекерные соединения.
• Установить радиоприемник в монтажное

отверстие.

Внимание, При установке радиоприемника

обратить внимание на то, чтобы соединитель-

ные провода и провод антенны не оказались

защемлены.

• Установить боковые крышки на панели упра-

вления радиоприемника.

• Подключить провод к отрицательному (-) по-

люсу аккумуляторной батареи. В случае не-

обходимости ввести в радиоприемник спец.

код и установить время на часах.

Снятие и установка динамиков

Автомобили выпуска с 01/92 по 07/97

Снятие

• Удостовериться, что радиоприемник отключен.

• Снять внутреннюю обшивку двери.

• Вывернуть винты  - 1 - .

• Вынуть динамик -2- и отсоединить штеке-

рную колодку -3-.

• При необходимости демонтажа встроенной

рамы -5- вывернуть винты -4-.

• Достать встроенную раму -5- и отсоединить

от нее штекерную колодку -6-.

Установка

• Соединить штекерную колодку -6- с встроен-

ной рамой, установить раму в дверку и за-

крепить с помощью винтов.

• Соединить штекерную колодку -3- с динами-

ком. Установить динамик во встроенную

раму и закрепить его с помощью винтов.

• Установить внутреннюю обшивку дверки.

Автомобили выпуска с 08/97

Снятие

• Удостовериться, что радиоприемник отключен.
• Снять внутреннюю обшивку двери.

• Вывернуть винты  - 1 - .

1 2 4
