• Повернуть и достать из патрона лампу нака-

ливания.

• Вставить новую лампу накаливания в патрон

и, повернув ее, зафиксировать в патроне.

• Установить патрон с лампой в задний фо-

нарь -5- и, повернув его, зафиксировать.

• Поднести задний фонарь -5- к заднему

крылу таким образом, чтобы стопорные шти-

фты -6- вошли в пазы на крыле.

• Переместить внутрь (в направлении, проти-

воположном указанной на рисунке стрелки -

2-) задний фонарь и закрепить его с помо-

щью двух винтов  - 1 - .

Автомобиль с кузовом хэтчбек и

универсал выпуска с 08/97

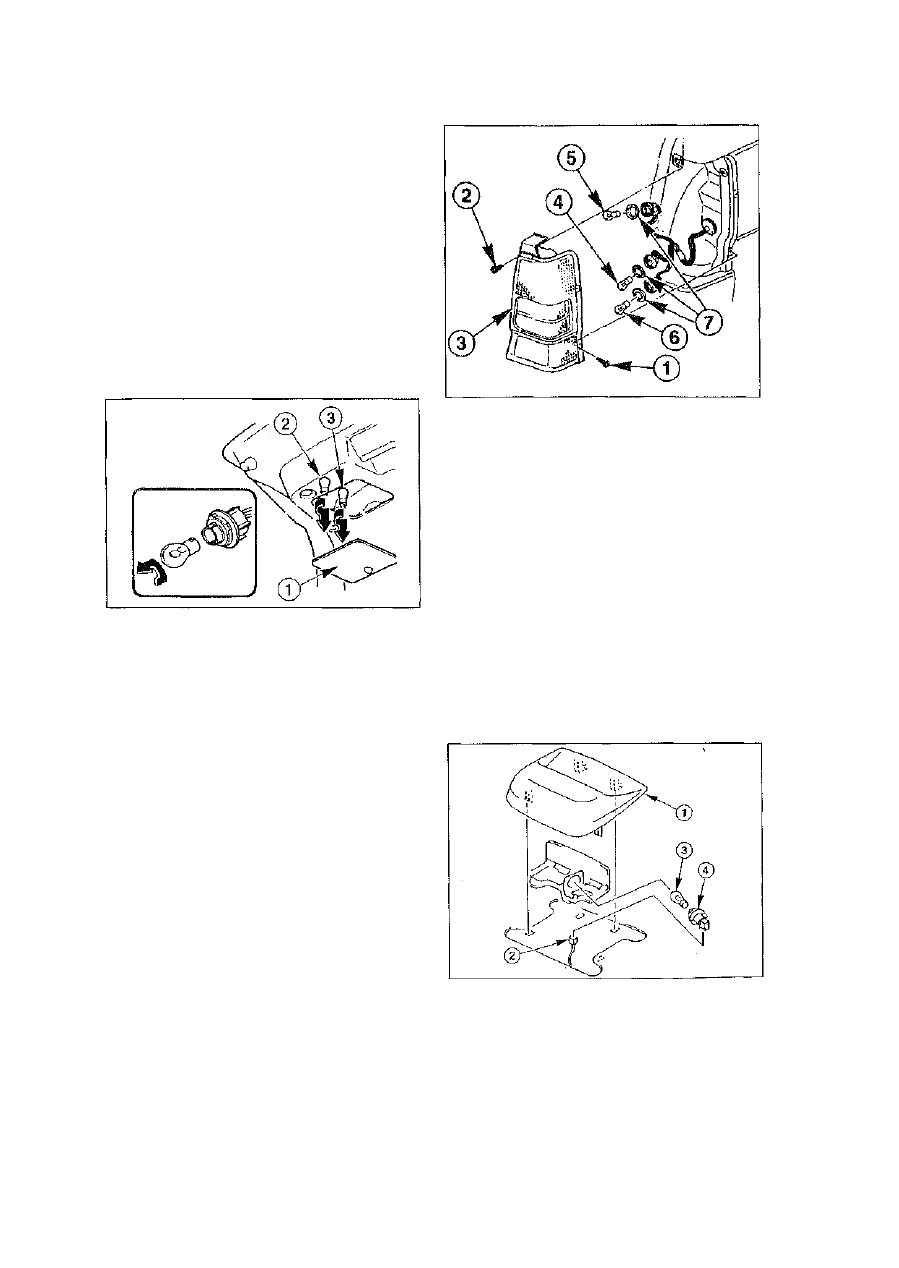

Фонарь заднего хода/задний противоту-

манный фонарь

• Снять крышку  - 1 - , расположенную на вну-

тренней стороне задней двери.

• Повернуть патрон вместе с лампой накали-

вания фонаря заднего хода -2- или же па-

трон с лампой накаливания заднего противо-

туманного фонаря -3- и достать его.

• Повернуть лампу накаливания и достать ее

из патрона.

• Вставить новую лампу накаливания в патрон

и повернуть ее для фиксации.

• Установить патрон вместе с лампой накали-

вания в задний фонарь и повернуть его для

фиксации.

• Закрыть крышку-1-.

Автомобиль с кузовом хэтчбек/универсал

выпуска с 08/97
Задний фонарь указателя поворота/фо-

нарь сигнала торможения/габаритный за-

дний фонарь

• Замена ламп накаливания на автомобилях

данного типа не имеет принципиальных

отличий от замены ламп на автомобилях с

кузовом седан.

Автомобиль с кузовом хэтчбек/универсал

выпуска с 01/92 по 07/97

• Отвернуть винты  - 1 - и -2- и снять задний

фонарь -3-.

• Повернуть патрон с лампой накаливания за-

днего фонаря указателя поворота -4-, фо-

наря сигнала торможения/габаритного за-

днего огня -5- или фонаря заднего хода -6- и

достать из заднего фонаря.

Примечание. В левом заднем фонаре са-

мая нижняя лампа накаливания -6- предусмо-

трена для заднего противотуманного фонаря.

• Повернуть и достать из патрона соответствую-

щую лампу накаливания. Не потеряйте кольцо

-7-

• Надеть кольцо -7- на патрон, вставить в па-

трон новую лампу накаливания и повернуть

ее для фиксации.

• Установить патрон с лампой накаливания в

задний фонарь -3- и повернуть его для фи-

ксации.

• Закрепить винтами на крыле задний фонарь.

Центральный фонарь сигнала
торможения

Автомобиль с кузовом седан

• Отщелкнуть корпус  - 1 - центрального фонаря

сигнала торможения и снять его.

• В случае необходимости разъединить штеке-

рное соединение -2-,

• Повернуть и достать из патрона -4- лампу

накаливания -3-.

• Вставить лампу накаливания в патрон и по-

вернуть ее для фиксации.

113

• В случае необходимости восстановить ште-

керное соединение.

• Защелкнуть крышку-1-.

Автомобиль с кузовом универсал

Примечание. На автомобилях данного типа

в центральном фонаре сигнала торможении

установлены светоизлучающие диоды. За-

мену светоизлучающих диодов производить

на СТО или же заменять весь центральный

фонарь сигнала торможения в сборе. Цен-

тральный фонарь сигнала торможения распо-

ложен на спойлере, в верхней часты задней

двери.

• Снять спойлер.

• Изнутри вывернуть винты, крепящие цен-

тральный фонарь сигнала торможения, и до-

стать его.

• Установка центрального фонаря сигнала тор-

можения производится в последовательно-

сти, обратной снятию.

• Установить спойлер.

Автомобиль с кузовом хэтчбек

• Снять с внутренней стороны задней двери

крышку  - 1 - .

• Повернуть и вынуть патрон с лампой накали-

вания.

• Повернуть и достать из патрона лампу нака-

ливания.

• Вставить в патрон и повернуть для фиксации

новую лампу накаливания.

• Установить патрон вместе с лампой накали-

вания и повернуть его для фиксации.

• Закрыть крышку  - 1 - .

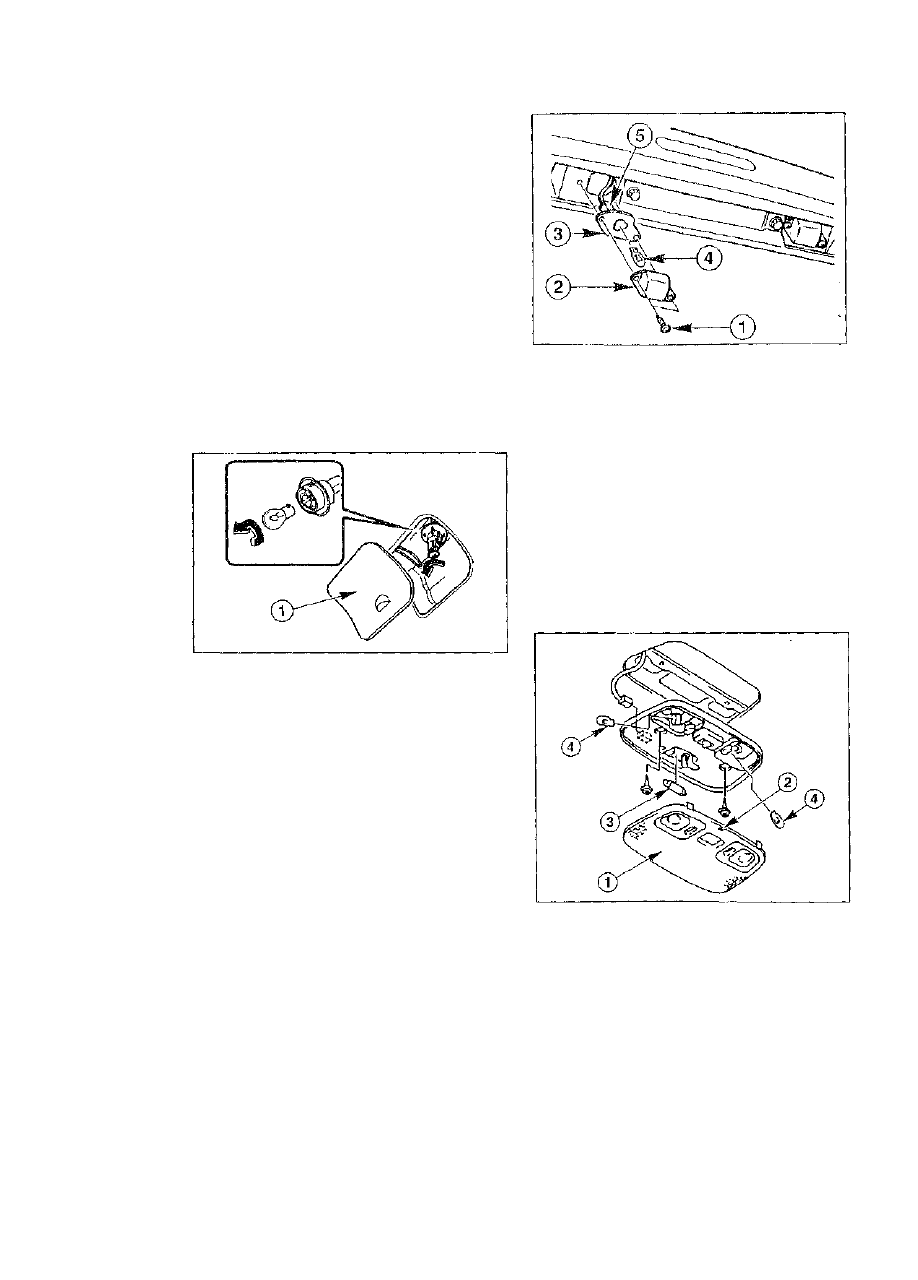

Фонарь освещения номерного знака

В зависимости от года изготовления на ав-

томобилях используются различные типы фо-

нарей освещения номерного знака. Несмотря

на это, их снятие и установка, как и замена

ламп накаливания, не имеет принципиальных

различий.

• Отвернуть два винта  - 1 - .
• Снять стеклянный корпус фонаря -2- с упло-

тнения -3-.

• Вынуть лампу накаливания -4- из патрона -5-.
• Установить новую лампу накаливания в па-

трон, при этом уплотнение -3- должно нахо-

диться между лампой накаливания -4- и па-

троном -5-.

• Закрепить на крышке багажника или же за-

дней двери с помощью двух винтов стеклян-

ный корпус фонаря освещения номерного

знака.

Замена ламп накаливания

внутреннего освещения

Освещение салона

В зависимости от модели, года изготовле-

ния и модификации на автомобилях использу-

ются различные типы освещения салона.

• Снять рассеиватель  - 1 - . Для этого вставить в

отверстие -2- тонкую отвертку с изолирован-

ной ручкой и осторожно повернуть ее по ча-

совой стрелке. Благодаря этому рассеива-

тель будет разблокирован и его можно будет

снять.

• Вынуть софитную лампу -3- освещения са-

лона или же лампу накаливания -4- светиль-

ника для чтения.

• Вставить новую лампу накаливания.

Примечание. Проверить прочность устано-

вки софитной лампы, в случае необходимо-

сти осторожно подогнуть контакты.

• Зафиксировать рассеиватель.

Освещение багажного отделения

114

В зависимости от модели, года выпуска и

модификации на автомобилях используются

различные типы освещения багажного отделе-

ния. Несмотря на это, их снятие и установка,

как и замена ламп накаливания, не имеет прин-

ципиального различия.

Автомобиль с кузовом седан

• Отщелкнуть и снять рассеиватель  - 1 - .
• Вынуть лампу накаливания -2- из патрона -3-.
• Вставить новую лампу накаливания в патрон.
• Защелкнуть рассеиватель.

Автомобиль с кузовом хэтчбек

• Вывести рассеиватель  - 1 - из зацепления с

держателем -2-.

• Вынуть софитную лампу -3-.

• Вставить новую софитную лампу.

Примечание. Проверить прочность устано-

вки софитной лампы, в случае необходимо-

сти осторожно подогнуть контакты.

• Защелкнуть рассеиватель.

Снятие, установка и регулировка
основных фар/передних фонарей
указателя поворота

Примечание. В зависимости от модели и

года изготовления, на автомобилях могут

быть установлены различные типы основных

фар. На рисунке изображена основная фара

седана 1993 года выпуска. Однако снятие и

115

установка основных фар, как и их регулиро-

вка на всех моделях автомобилей, не имеют

принципиальных различий.

Снятие

• Снять провод, соединяющий отрицательный

(-) полюс аккумуляторной батареи.

Внимание. В случае если радиоприемник

имеет специальный код (для предотвращения

кражи), последний будет сброшен при отклю-

чении аккумулятора. Отличительным призна-

ком данного типа радиоприемников является

размещенное на панели слово "CODE" либо

значок ключа красного цвета. После подклю-

чений аккумуляторной батареи необходимо

ввести правильный код. Для этого необхо-

димо его заранее узнать либо на СТО, либо

на предприятии-производителе радиоприе-

мника.

• Снять решетку радиатора 1.
• Разъединить штекерное соединение бли-

жнего света, дальнего света, стояночного

огня и фонаря указателя поворота.

• Вывернуть винт -2- и снять фонарь указателя

поворота -3-.

• Вывернуть винт -4- и отвернуть гайку -5-.
• Снять основную фару -6-.

Установка

• Закрепить основную фару с помощью винта

-4- и гайки -5-.

• Закрепить фонарь указателя поворота с по-

мощью винта -2-.

• Восстановить штекерные соединения.
• Установить решетку радиатора.
• Подключить провод к отрицательному (-) по-

люсу аккумуляторной батареи. В случае не-

обходимости ввести в радиоприемник спе-

циальный код и установить время на часах.

• Отрегулировать основную фару.

Регулировка

На безопасность движения большое влияние

оказывает точная регулировка основных фар.

Правильную регулировку фар можно осуще-

ствить только с помощью специального оборудо-

вания, поэтому в данном руководстве будут по-

казаны лишь места расположения в основной

фаре регулировочных винтов.

лировка: 1 - регулирование по высоте, I - ре-

гулирование вверх, r - регулирование вниз, 2

- регулирование по сторонам, I - регулиро-

вание внутрь, r - регулирование наружу.

Примечание. При регулировке основных

фар (при наличии) необходимо отрегулиро-

вать противотуманные фары. Регулирование

противотуманных фар осуществляется только

по высоте.

Снятие и установка задних фонарей

Наружные задние фонари
Снятие

• Снять провод, соединяющий отрицательный

(-) полюс аккумуляторной батареи.

Внимание. В случае если радиоприемник

имеет специальный код (для предотвращения

кражи), последний будет сброшен при отклю-

чении аккумулятора. Отличительным призна-

ком данного типа радиоприемников является

размещенное на панели слово "CODE" либо

значок ключа красного цвета. После подклю-

чения аккумуляторной батареи необходимо

ввести правильный код. Для этого необхо-

димо его заранее узнать либо на СТО, либо

на предприятии-производителе радиоприе-

мника.

• На автомобилях, где задняя часть кузова ха-

рактеризуется выраженным углом между

стеклом задка и багажником, снять боковую

облицовку багажного отделения.

• На автомобилях, характеризующихся задней

частью кузова с полого опускающейся кры-

шей, снять заднюю облицовку багажного

отделения.

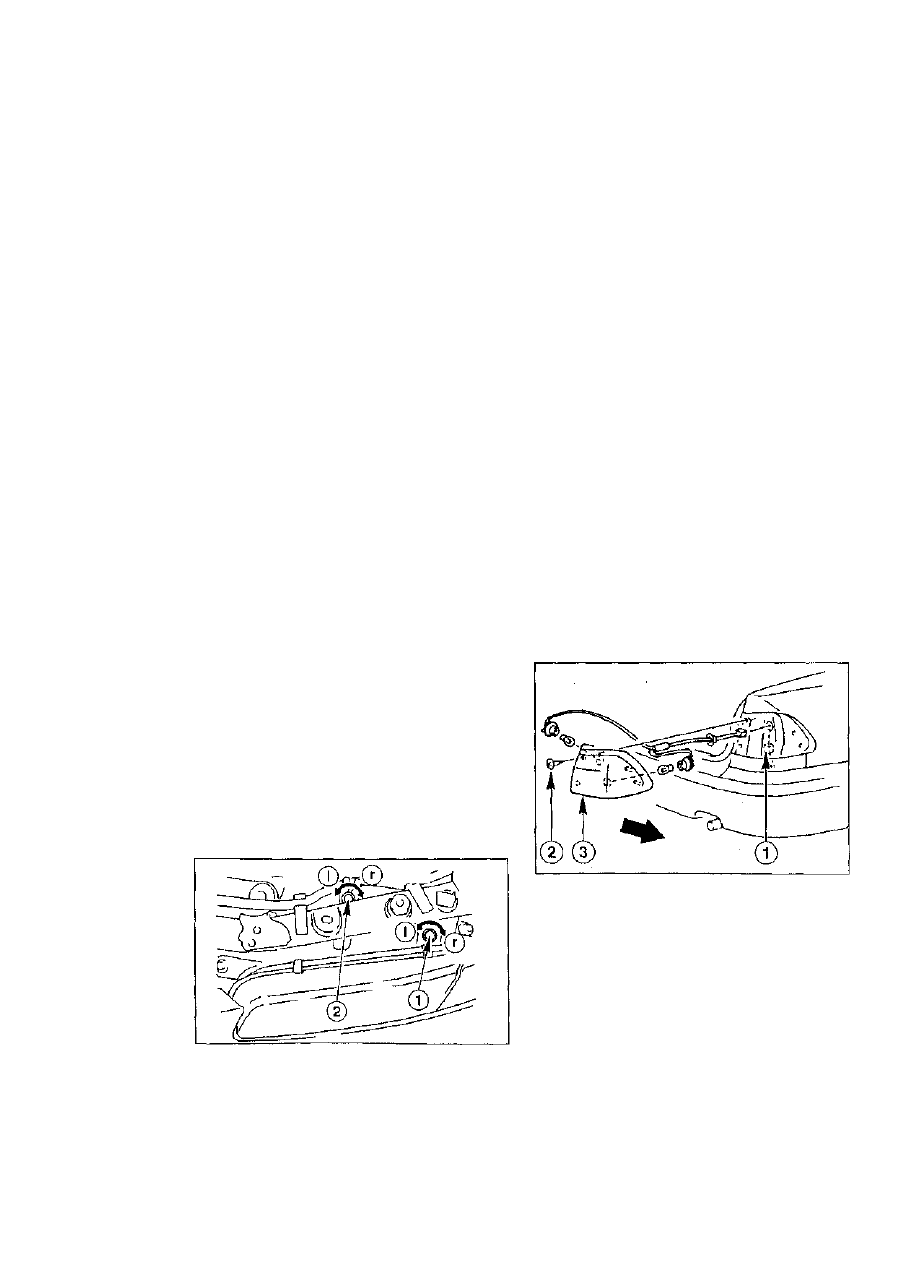

• Регулировка фар осуществляется с помощью

обоих регулировочных винтов  - 1 - и -2-. Регу-

• На автомобилях, характеризующихся задней

частью кузова с полого опускающейся кры-

шей, отвернуть боковую облицовку бага-

жного отделения,

* Разъединить штекерное соединение  - 1 - .

Примечание. В зависимости от модели ав-

томобилей соединительный провод может

быть уложен различным образом.

• Вывернуть винт -2-.
• Переместить задний фонарь -3- в направле-

нии, указанном на рисунке стрелкой, и снять

его с крыла.

• Вытянуть соединительный провод и снять за-

дний фонарь.
