Mazda 626 GE, 626 GF. Руководство - часть 25

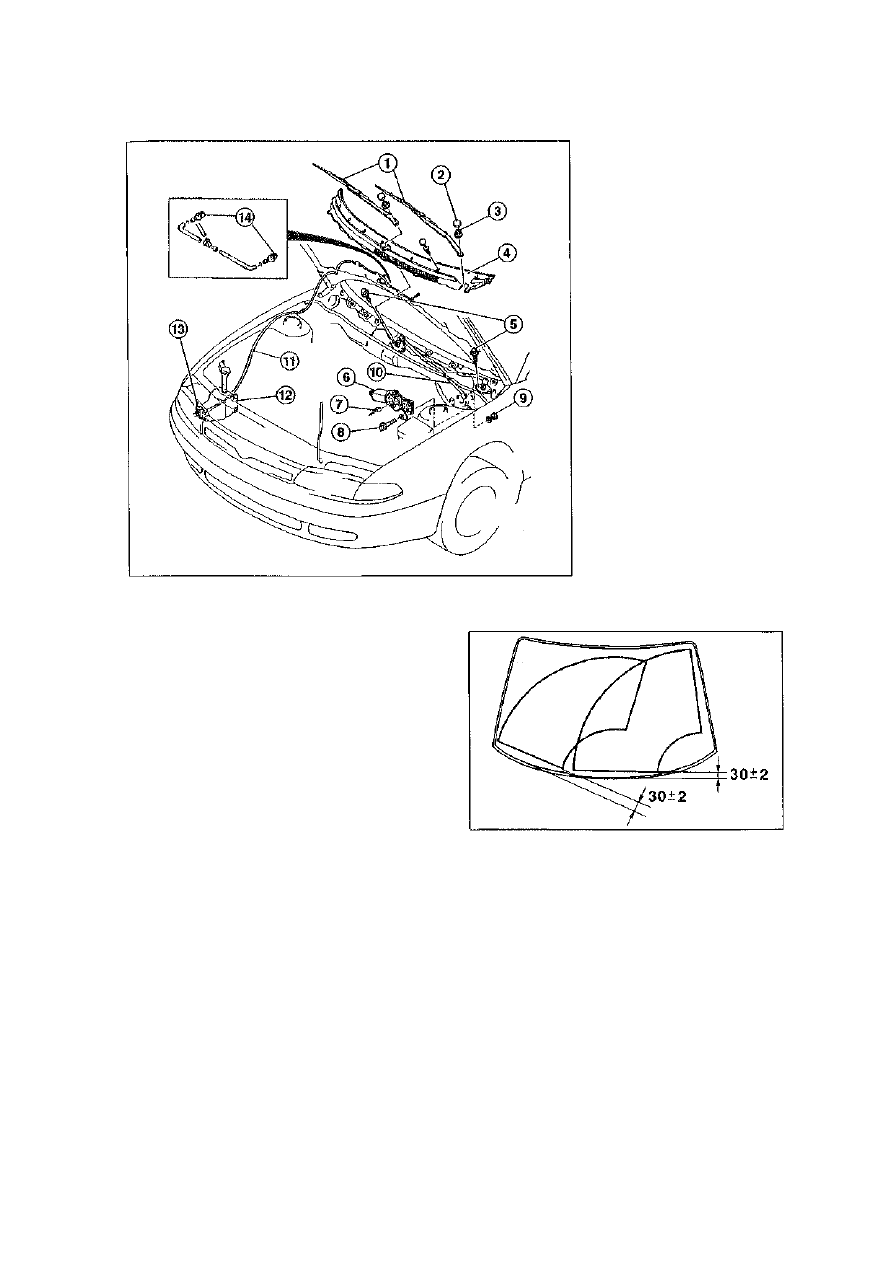

Омыватель и очиститель лобового стекло

1 - рычаг стеклоочистителя;

2 - колпачок;
3 - гайка (12 Нм);
4 - обтекатель;
5 - болт (10 Нм);
6 - электродвигатель стеклоо-

чистителя;
7 - многоконтактный штеке-

рный разъем;

9 - гайка;

10 - тяги и рычаги привода

стеклоочистителя;

11 - шланг стеклоомывателя;
12 - расширительный бачок

жидкости для обмыва стекол;

13 - насос стеклоомывателя;

14 - жиклеры стеклоомывателя

Снятие и  у с т а н о в к а  р ы ч а г о в
с т е к л о о ч и с т и т е л я  л о б о в о г о стекла

Снятие

Примечание. Если с момента снятия рыча-

гов стеклоочистителя ничего не было изме-

нено, данную операцию проводить не надо.

• Смочить лобовое стекло водой.
• В течение непродолжительного отрезка вре-

мени дать стеклоочистителю поработать.

Выключить стеклоочиститель. Щетки должны

стать в исходное положение.

• При условии правильно отрегулированного

положения рычагов отметить на лобовом

стекле положение щеток стеклоочистителя.

• Снять щетки стеклоочистителя.

• Снять колпачки -2- со штуцеров стеклоочи-

стителя.

• Повернуть на -2- оборота гайку -3-.

• Подвигать рычаги стеклоочистителя  - 1 - из

стороны в сторону, пока они не будут сняты

с конуса штуцера стеклоочистителя,

• Отвернуть гайки и снять рычаги стеклоочи-

стителя.

Установка

• Убедитесь, что электродвигатель стеклоочи-

стителя находится в исходном положении.

Для этого следует включить зажигание, а за-

тем - электродвигатель стеклоочистителя. С

помощью выключателя отключить электро-

двигатель. При этом электродвигатель уста-

новится в исходное положение. Выключить

зажигание.

• Надеть рычаги стеклоочистителя на штуцера

таким образом, чтобы рычаги, находясь в исхо-

дном положении, не доходили до края лобо-

вого стекла на 30 ± 2 мм. При необходимости

совместить рычаги стеклоочистителя со сде-

ланными во время снятия отметками на стекле.

• Закрутить и затянуть гайки крепления (12 Нм).
• Еще раз проверить исходное положение ры-

чагов стеклоочистителя. Смочить лобовое

стекло водой и включить стеклоочиститель.

Рычаги стеклоочистителя, возвращаясь в ис-

ходное положение, не должны выходить за

край лобового стекла.

105

• При необходимости ослабить гайки крепле-

ния и отрегулировать положение рычагов

еще раз.

• Затянуть гайки крепления рычагов стеклоо-

чистителя (12 Нм) и надеть колпачки.

Снятие и установка электродвигателя
переднего стеклоочистителя

Снятие

• При выключенном зажигании отсоединить

провод от отрицательного (-) вывода аккуму-

ляторной батареи.

Внимание. Если радиоприемник снабжен

спец. кодом (для предотвращения краж), он

будет сброшен при отсоединении аккумуля-

торной батареи. Отличительным признаком

радиоприемников данного типа является

слово "CODE" или значок ключа красного

цвета на панели их управления. Радиоприе-

мник может быть введен в эксплуатацию

лишь после введения правильного кода, либо

в специализированном сервисном центре Ма-

зда, либо на заводе-производителе радио-

приемника. 8 связи с этим необходимо зара-

нее узнать спец. код.

• Снять рычаги стеклоочистителя  - 1 - .
• Снять обтекатель -4-.
• Отсоединить от электродвигателя штеке-

рный разъем -7-.

• Открутить гайку -9- и отсоединить тяги и ры-

чаги привода стеклоочистителя -10- от эле-

ктродвигателя -6-.

• Отвернуть винты -8- и снять электродвига-

тель -6- с автомобиля.

Установка

• Установить электродвигатель на автомобиль

и закрепить винтами. Затянуть винты (10

Нм). Не забудьте, что провод с "массой"

электродвигателя закрепляется с помощью

винта снизу, с правой стороны двигателя.

• Подсоединить тяги и рычаги привода стекло-

очистителя к электродвигателю. Не забудьте

подкладочные шайбы.

• Подсоединить к электродвигателю штеке-

рный разъем.

• Установить обтекатель.

• Установить рычаги стеклоочистителя.
• Подключить провод к отрицательному (-) вы-

воду аккумуляторной батареи. При необхо-

димости ввести в радиоприемник спец. код

и установить время на часах.

Снятие и установка расширительного
бочка  ж и д к о с т и для обмыва стекол и
насоса стеклоомывателя лобового
стекле

Снятие

• При выключенном зажигании отсоединить

провод от отрицательного (-) вывода аккуму-

ляторной батареи.

Внимание. Если радиоприемник снабжен

спец. кодом (для предотвращения краж), он

будет сброшен при отсоединении аккумуля-

торной батареи. Отличительным признаком

радиоприемников данного типа является

слово "CODE" или значок ключа красного

цвета на панели их управления. Радиоприе-

мник может быть введен в эксплуатацию

лишь после введения правильного кода, либо

в специализированном сервисном центре Ма-

зда, либо на заводе-производителе радио-

приемника. В связи с этим необходимо зара-

нее узнать спец. код.

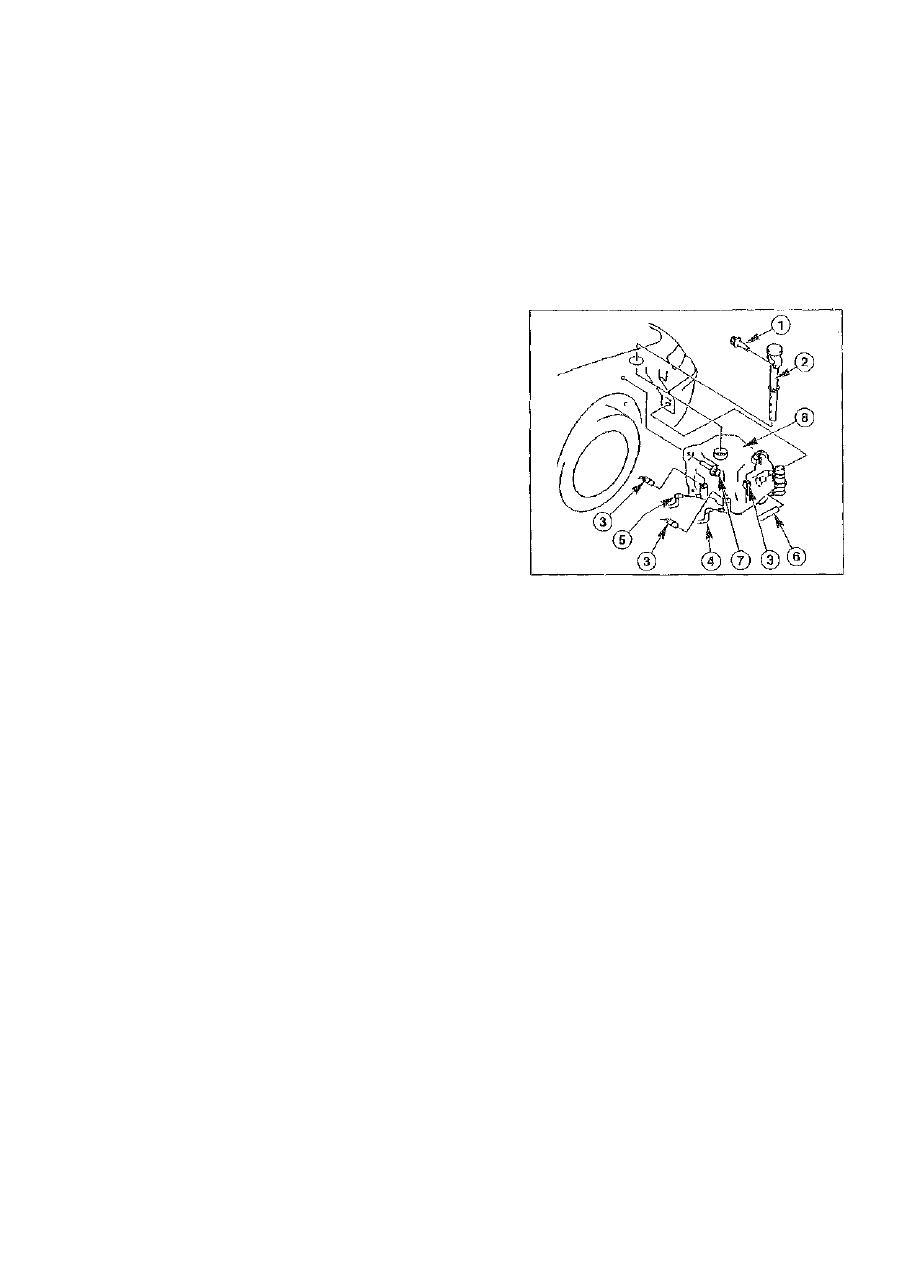

• Ослабить крепление правого внутреннего

крыла, слегка подать его в сторону.

• Вывернуть винт  - 1 - и вынуть наливной патру-

бок -2-.

• Отсоединить штекерный разъем -3-.

Примечание. В зависимости от комплекта-

ции в расширительном бачке могут быть

установлены один или несколько насосов

стеклоомывателя. При необходимости поме-

тить штекерные разъемы. Это необходимо

сделать во избежание путаницы при их при-

соединении.

• Снять шланг -4-, при наличии - шланги -5- и

-6-. Нанести отметки на бачке и шлангах во

избежание путаницы при их установке.

• Вывернуть винт -7- расширительного бачка.

• Снять расширительный бачок -8- с автомо-

биля.

• Вылить жидкость из расширительного бачка.

• Снять насос с бачка.

Внимание. Не потеряйте уплотнение на-

соса стеклоомывателя.

Установка

• Надеть уплотнение на насос стеклоочистителя.

Вставить насос в расширительный бачок.

• Установить расширительный бачок на авто-

мобиль и зафиксировать его винтом (9 Нм).

• Надеть шланг/шланги на расширительный

бачок. Обратите внимание на сделанные при

снятии отметки.

• Подключить штекерные разъемы. Обратите

внимание на сделанные во время снятия

отметки.

106

• Вставить наливной патрубок в расширитель-

ный бачок и зафиксировать винтом.

• Закрепить внутреннее правое крыло.
• Подключить провод к отрицательному (-) вы-

воду аккумуляторной батареи. При необхо-

димости ввести спец. код в радиоприемник

и установить время на часах.

• Наполнить расширительный бачок жидко-

стью для обмыва стекол.

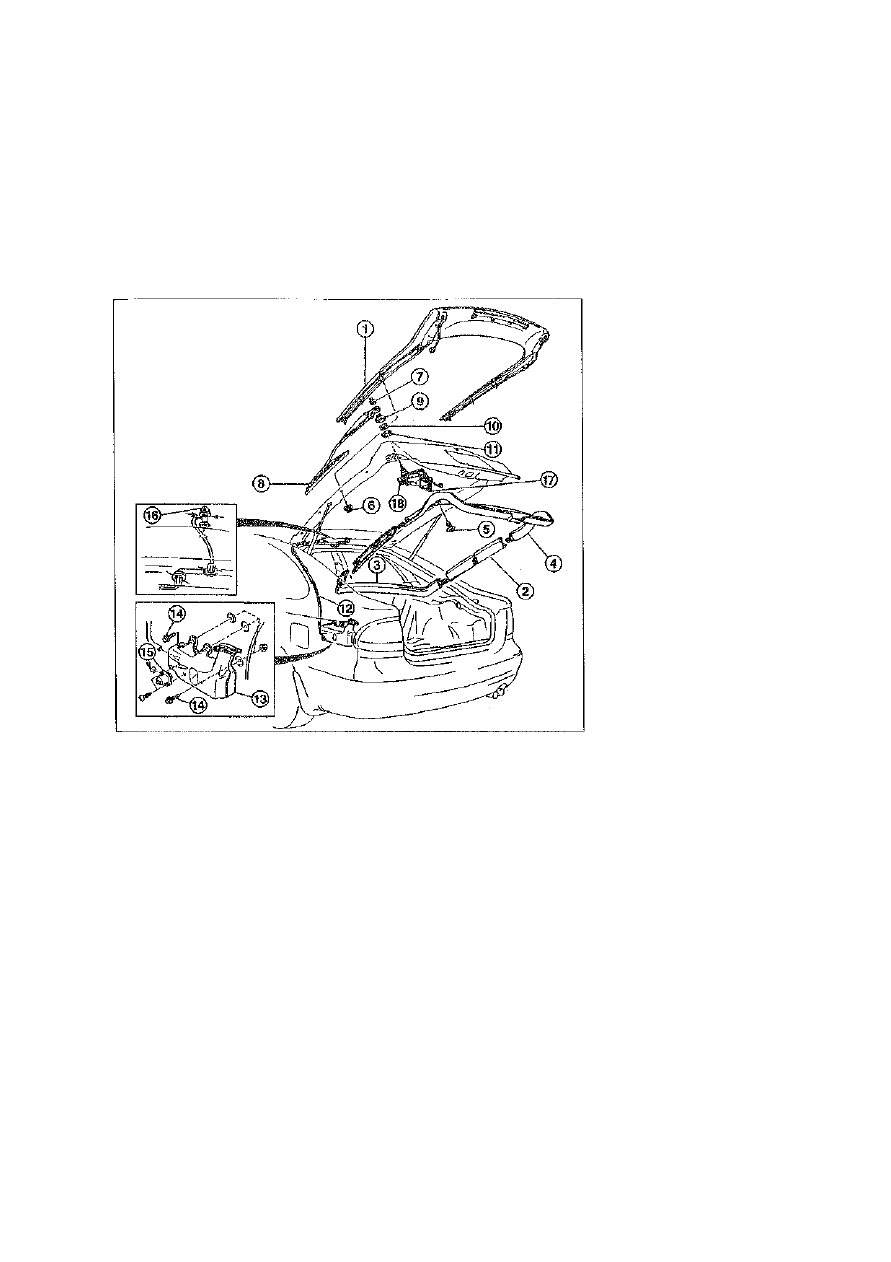

Снятие и установка рычага

стеклоочистителя заднего стекла

1 - задний спойлер;

2 - боковая облицовка за-

дней двери;

3 - верхняя облицовка за-

дней двери;

4 - нижняя облицовка за-

дней двери;

5 - потайной фиксатор;

6 - гайка;
7 - колпачковая гайка (9

Нм);

8 - рычаг стеклоочисти-

теля;

9 - конус;

10 - гайка (5 Нм);
11 - кольцо;
12 - электрический провод

стеклоомывателя;

13 - расширительный бачок

стеклоомывателя;

14 - винт (9 Нм);

15 - насос стеклоомыва-

теля;

16 - жиклер стеклоомыва-

теля;

17 - гайка (9 Нм);
18 - электродвигатель сте-

клоочистителя

• Открутить колпачковую гайку и снять рычаг

стеклоочистителя.

Установка

Снятие

• Смочить заднее стекло водой.
• В течение непродолжительного отрезка вре-

мени дать стеклоочистителю поработать.

Отключить выключателем стеклоочиститель.

Щетка должна стать в исходное положение.

• При условии правильно отрегулированного

положения рычагов отметить на заднем сте-

кле положение щеток стеклоочистителя,

• Снять задний спойлер.
• Снять внутреннюю облицовку задней двери,
• Открутить колпачковую гайку -7- на два обо-

рота.

• Подвигать рычаг стеклоочистителя -8- из

стороны в сторону, пока он не будет снят с

конуса -9-.

• Установить электродвигатель стеклоочисти-

теля в исходное положение. Для этого сле-

дует включить зажигание, а затем - электро-

двигатель стеклоочистителя. С помощью вы-

ключателя отключить электродвигатель. При

этом электродвигатель установится в исхо-

дное положение.

Примечание. Если с момента снятия ры-

чага стеклоочистителя ничего не было изме-

нено, данную операцию проводить не надо.

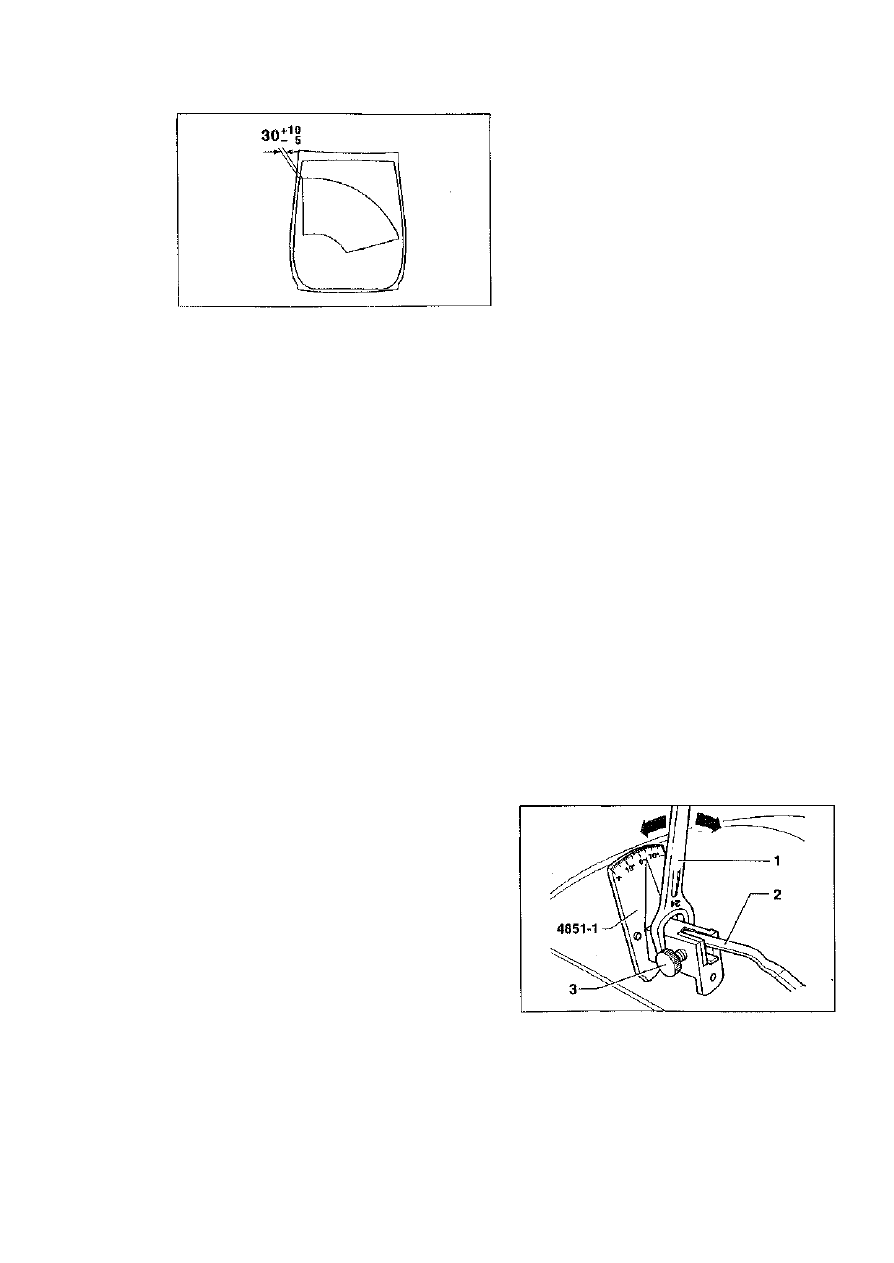

• Надеть рычаг стеклоочистителя на штуцер

таким образом, чтобы рычаг, находясь в ис-

ходном положении, не доходил до края за-

днего стекла на 30мм(+10-5)При необходимо-

сти совместить рычаги стеклоочистителя со

сделанными во время снятия отметками на

стекле.

107

Стеклоомыватель и стеклоочиститель заднего стекле

Автомобили с кузовом хэтчбек

• Закрутить колпачковую гайку (9 Нм).

• Еще раз проверить исходное положение ры-

чага стеклоочистителя. Смочить заднее сте-

кло водой и включить стеклоочиститель. Ры-

чаг стеклоочистителя, возвращаясь в исхо-

дное положение, не должен выходить за

край заднего стекла.

• При необходимости, ослабить колпачковую

гайку и еще раз отрегулировать положение

рычага.

• Затянуть колпачковую гайку (9 Нм).

Снятие и установка  э л е к т р о д в и г а т е л я
стеклоочистителя  з а д н е г о стекла

Снятие

Рис. на стр. 107

• При выключенном зажигании отсоединить

провод от отрицательного (-) вывода аккуму-

ляторной батареи.

Внимание. Если радиоприемник снабжен

спец. кодом (для предотвращения краж), он

будет сброшен при отсоединении аккумуля-

торной батареи. Отличительным признаком

радиоприемников данного типа является

слово "CODE" или значок ключа красного

цвета на панели их управления. Радиоприе-

мник может быть введен в эксплуатацию

лишь после введения правильного кода, либо

в специализированном сервисном центре Ма-

эда, либо на заводе-производителе радио-

приемника. В связи с этим необходимо зара-

нее узнать спец. код.

• Снять рычаг стеклоочистителя -8-.
• Открутить гайку -10- и снять кольцо -11-.
• Отсоединить электрический штекерный ра-

зъем от соединительного провода.

• Открутить гайку -17- и снять электродвига-

тель стеклоочистителя заднего стекла.

Установка

• Установить электродвигатель на автомобиль

и затянуть гайки (9 Нм).

• Подключить штекерный разъем.

• Надеть кольцо на штуцер стеклоочистителя.

Затянуть гайку (5 Нм).

• Установить рычаг стеклоочистителя.

• Подсоединить провод к отрицательному (-)

выводу аккумуляторной батареи. При необ-

ходимости ввести в радиоприемник спец.

код и установить время на часах.

Снятие и установка расширительного
бачка жидкости для обмыва стекол и

насоса стеклоочистителя заднего

стекла

Снятие

Рис. на стр. 107

На некоторых автомобилях установлен в мо-

торном отделении общий расширительный ба-

чок, как для стеклоочистителя лобового стекла,

так и для заднего стекла.

• Снять левую облицовку багажного отделе-

ния.

• Снять заднюю облицовку багажного отделе-

ния.

• Отсоединить штекерный разъем к насосу

стеклоомывателя -15-.

• Вывернуть винты -14- и снять расширитель-

ный бачок -13- с автомобиля.

• Вылить жидкость из расширительного бачка.

• Вывернуть насос стеклоомывателя -15- и

снять его с автомобиля.

Установка

• Завернуть насос стеклоомывателя в расши-

рительный бачок.

• Зафиксировать расширительный бачок с по-

мощью винтов (9 Нм).

• Подсоединить провод к расширительному

бачку.

• Соединить штекерный разъем.
• Установить заднюю облицовку багажного

отделения.

• Установить левую облицовку багажного

отделения.

Проверка и регулирование угла
наклона рычагов стеклоочистителя

Проверять или же регулировать угол на-

клона рычагов стеклоочистителя следует, если

щетки во время работы издают шум.

Проверка

• Установить рычаги стеклоочистителя в исхо-

дное положение. Снять щетки стеклоочисти-

теля.

108
