• Установить рычаг стеклоочистителя -2- в

специальное приспособление Hazet 4851-1 и
зафиксировать зажимным болтом -3-. На ри-
сунке изображен рычаг стеклоочистителя не
от автомобиля Мазда 626.

• Осторожно опустить рычаг стеклоочистителя

вместе со спец. приспособлением на стекло.

Внимание. Спец. приспособление 4851-1

должно прилегать к стеклу в трех точках.

• Определить угол наклона:

лобовое стекло

заднее стекло, хэтчбек

заднее стекло, автомобили с кузовом

универсал

5°

3°

0°

Регулирование

• Отвести рычаг стеклоочистителя от стекла. Клю-

чом  - 1 - повернуть осторожно спец. приспосо-
бление.

• Осторожно опустить рычаг стеклоочистителя

на стекло и определить угол наклона. Повто-
рять данное действие, пока не будет устано-
влен нужный угол наклона.

• Снять спец. приспособление и вновь его за-

крепить на рычаге стеклоочистителя. Прове-
рить угол наклона рычага стеклоочистителя,
при необходимости провести корректировку.

Возможные неисправности резиновых лент щеток стеклоочистителя, их

причины и методы устранения

Неисправности

Проскальзывание

Остатки воды собираются на сте-

кле в капли

С одной стороны щетка функциони-

рует хорошо, а с другой - работа

щетки сопровождается треском

Щетки не удаляют грязь, воду и

т.д. со стекла

Причина

Загрязнены резиновые ленты щеток
Резиновые ленты разорваны или

изношены

Резиновые ленты подверглись

старению, поверхность лент

покрыта трещинами

Загрязнено стекло маслом или

полиролем

С одной из сторон резиновая лента

щетки деформирована

Рычаг щетки поворачивается во

время работы, щетка косо

прилегает к стеклу

Щетки не держатся в креплениях

Щетка неравномерно прилегает к

стеклу из-за изгиба пружинных

планок

Ограничена прижимная сила

рычагов

Методы устранения

Почистить ленты жесткой

нейлоновой щеткой и спиртом

Заменить резиновые ленты щеток

Заменить резиновые ленты щеток

Очистить стекло с помощью тряпки

и средства для удаления следов

смазки, масла и силикона

Установить новую резиновую ленту
Осторожно повернуть рычаг и

установить его в правильное

положение (см. соответствующую

главу)

Осторожно надеть щетки на

крепления

Заменить щетку. Эта неполадка

возникает вследствие

неправильной установки новой

щетки

Смазать пружины маслом или

заменить рычаг стеклоочистителя

109

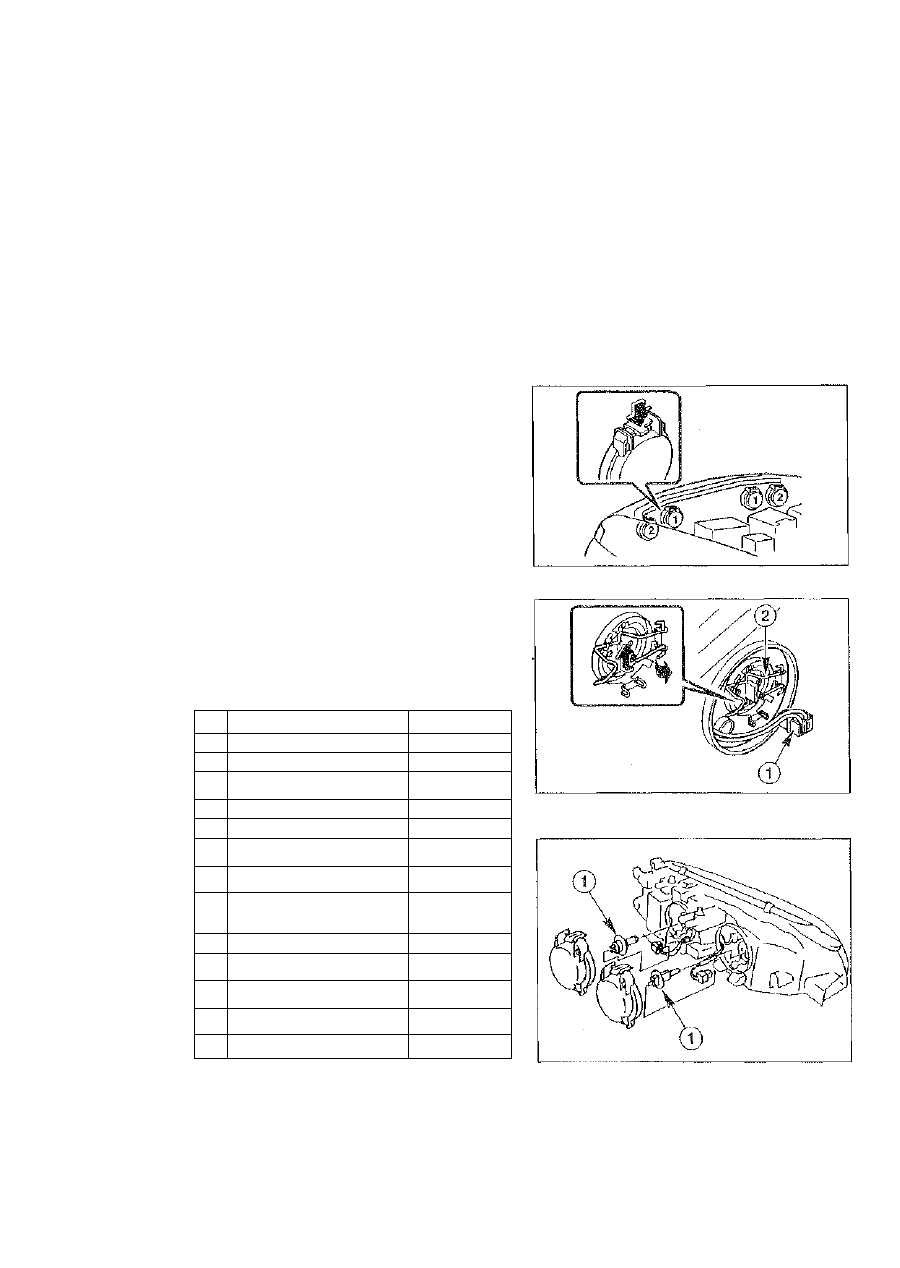

К приборам освещения относятся основные

фары, противотуманные фары, задние фонари,

фонари сигнала торможения, фонари заднего

хода, фонари указателя поворота, задний про-

тивотуманный фонарь, фонари освещения но-

мерного знака и внутреннее освещение са-

лона. Освещение панели приборов описывае-

тся в главе "Приборы".

С течение времени лампы накаливания, ис-

пользуемые в различных фонарях и фарах,

изнашиваются. Об этом свидетельствует

уменьшение их яркости. Поэтому, даже если

внешне лампы кажутся исправными, необхо-

димо их заменять через каждые 2 года. Данное

требование не относится к галогенным лампам,

которые, например, могут применяться в осно-

вных фарах. Они, как правило, эксплуатируются

в течение более продолжительного отрезка

времени и подлежат замене только в случае их

полной неисправности. Признаком снижения

яркости лампы накаливания является появле-

ние черных пятен на стеклянной колбе лампы.

Перед заменой лампы необходимо удостове-

риться: включены ли соответствующие переклю-

чатели.

Внимание. Ни в коем случае не касаться го-

лыми пальцами стеклянной колбы лампы нака-

ливания. Лучше всего использовать чистую

тряпку либо надеть хлопчатобумажные перча-

тки. В противном случае под воздействием те-

пла следы отпечатков пальцев испарятся и

осядут (конденсируются) на отражателе фары,

что приведет к его помутнению. В первую оче-

редь это касается отражателей основных и

противотуманных фар. Возникшие по неосмо-

трительности следы прикосновения на сте-

клянной колбе вытереть с помощью чистой, не

волокнистой тряпки и спирта.

Примечание. При замене ламп накалива-

ния использовать аналогичные модели ламп.

N

1
2

3

4

5

6

7

8

9

10

11

12

13

Лампа накаливания (12 V)

Дальний свет

Ближний свет
Передние фонари указателя

поворота

Противотуманные фары
Стояночные огни

Боковые фонари указателя

поворота

Задние фонари указателя

поворота

Фонари сигнала

торможения/габаритные

задние фонари

Фонари заднего хода
Задний противотуманный

фонарь

Фонари освещения

номерного знака

Центральный фонарь сигнала

торможения

Потолочный фонарь (плафон)

Мощность, W

55

55

21

55

5

5

21

21/5

21

21

5

21

10

Замена ламп накаливания
наружного освещения

• Выключить переключатель соответствующего

фонаря.

• Выключить зажигание.

Ближнтй и дальний свет

Примечание. В зависимости от года изго-

товления на автомобилях могут быть устано-

влены основные фары, имеющие внешние

различий. Замена ламп накаливания бли-

жнего и дальнего света осуществляется ана-

логичным путем.

• Открыть капот.
• Нажать на пластинку крышки, на рисунке по-

казано стрелкой, и снять крышку (I - даль-

ний свет, 2 - ближний свет).

• Снять штекер  - 1 - с лампы накаливания.

• Вдавить удерживающую скобу -2-, сдвинуть

ее вверх и отвести от лампы накаливания.

110

Приборы освещения

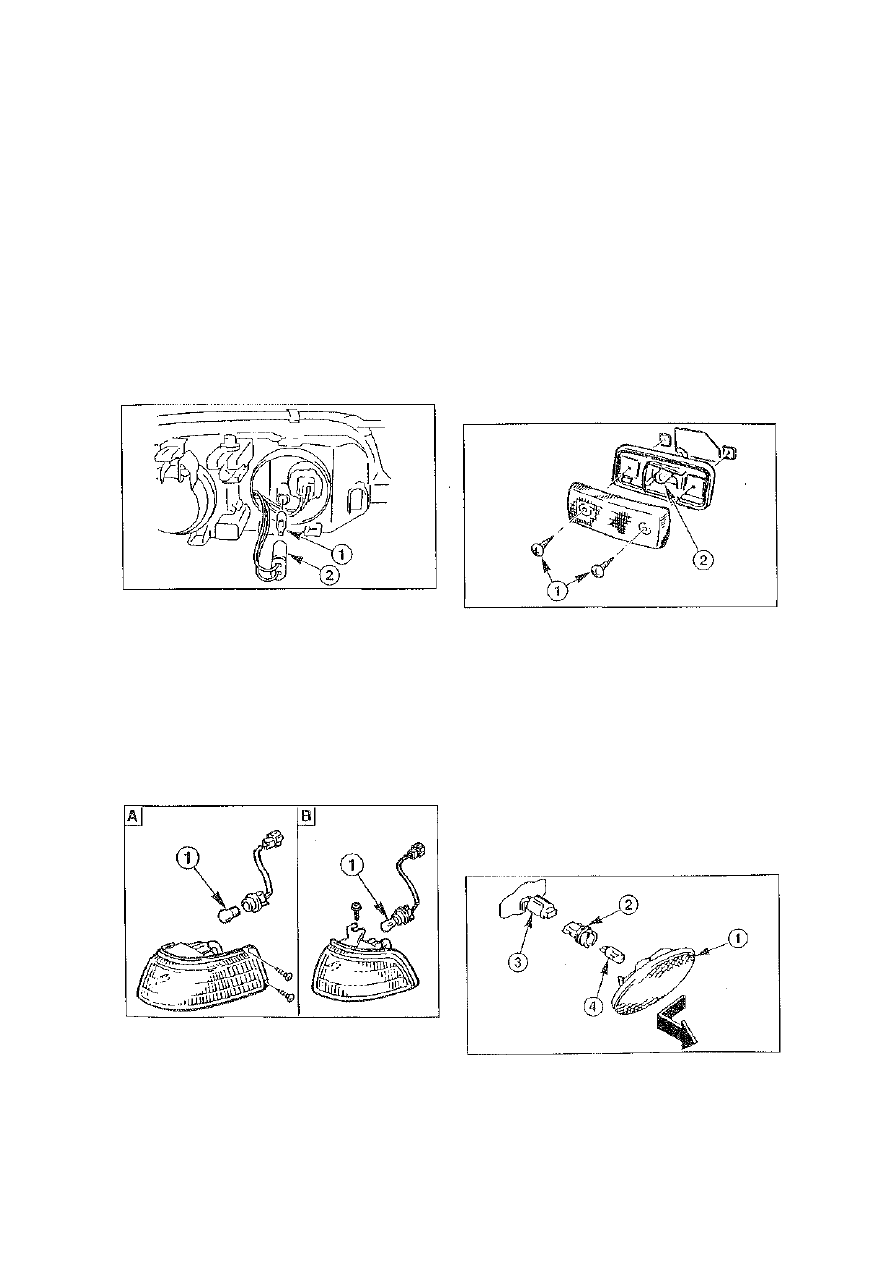

• Вынуть лампу накаливания  - 1 - из отража-

теля.

• Установить лампу накаливания таким обра-

зом, чтобы выступ на стеклянной колбе ла-

мпы вошел в гнездо отражателя.

Внимание. Не прикасаться голыми паль-

цами к стеклянном колбе лампы. Возникшие

по неосмотрительности следы прикосновения

удалить с помощью не волокнистой тряпки и

спирта.

• Установить удерживающую скобу.
• Восстановить штекерное соединение.

• Надеть и закрыть крышку.

Стояночные огни

Лампы накаливания стояночных огней нахо-

дятся в корпусе фары рядом с лампами даль-

него света,

• Снять крышку, закрывающую лампу дальнего

света.

Примечание. Из-за наличия большого ко-

личества различных видов фонарей указателя

поворота фонари, установленные на вашем

автомобиле, могут отличаться от изображен-

ных на рисунке,

• Вынусь патрон вместе с лампой накаливания

из фонаря указателя поворота.

• Вдавить лампу накаливания  - 1 - в патрон, по-

вернуть ее против часовой стрелки и достать

из патрона.

• Вставить новую лампу накаливания в патрон,

надавить на нее и, повернув по часовой

стрелке, зафиксировать.

• Вставить патрон вместе с лампой накалива-

ния в фонарь указателя поворота.

• Завернуть винты, крепящие фонарь указа-

теля поворота.

Боковые фонари указателя поворота

Боковые фонари указателя поворота,

крепящиеся с помощью винтов

• Вынуть вместе с патроном -2- лампу накали-

вания стояночных огней  - 1 - . При необходи-

мости слегка поворачивать патрон.

• Вынуть лампу накаливания из патрона.

• Установить в патрон новую лампу накаливания.

• Вставить патрон с лампой в отражатель и за-

фиксировать, слегка поворачивая патрон.

Передние фонари указателя поворота

В зависимости от модели и года изготовле-

ния на автомобиле могут быть установлены кре-

пящиеся различными способами фонари указа-

теля поворота.

• Отвернуть винты  - 1 - крепления стекла фо-

наря и снять его.

• Вдавить лампу накаливания -2- в патрон, по-

вернуть ее против часовой стрелки и достать

из патрона.

• Вставить новую лампу накаливания и, пове-

рнув ее по часовой стрелке, зафиксировать

в патроне.

• Завернуть винты, крепящие стекло фонаря

указателя поворота.

Боковые фонари указателя поворота,
крепящиеся с помощью защелок

Внимание. Не применять при демонтаже

данного типа фонарей отвертку. В противном

случае можно повредить как сам фонарь, так

и лакокрасочное покрытие кузова автомо-

биля.

• При необходимости открыть капот, в зависи-

мости от типа фонарей отвернуть болты.

1 1 1

• Нажать на боковой фонарь указателя пово-

рота  - 1 - , переместить его вперед или назад

и достать из монтажного отверстия. Если

корпус фонаря не перемещается в направле-

нии, указанном на рисунке стрелкой, необхо-

димо переместить его в противоположном

направлении.

• Повернуть патрон вместе с лампой накали-

вания -2- против часовой стрелки и вынуть

из рассеивателя фонаря. Отсоединить ште-

кер -3-.

Внимание. Будьте осторожны, не допускайте,

чтобы патрон провалился в монтажное отвер-

стие в крыле.

• Вынуть лампу накаливания -4- из патрона -2-.

• Установить в патрон новую лампу накалива-

ния.

• Вставить патрон вместе с лампой в рассеи-

ватель фонаря указателя поворота и зафи-

ксировать его, повернув по часовой стрелке.

• Поднести фонарь стороной, где отсутствует

защелка, к краю монтажного отверстия и

вставить его в это отверстие. Защелка фо-

наря указателя поворота должна зафиксиро-

ваться.

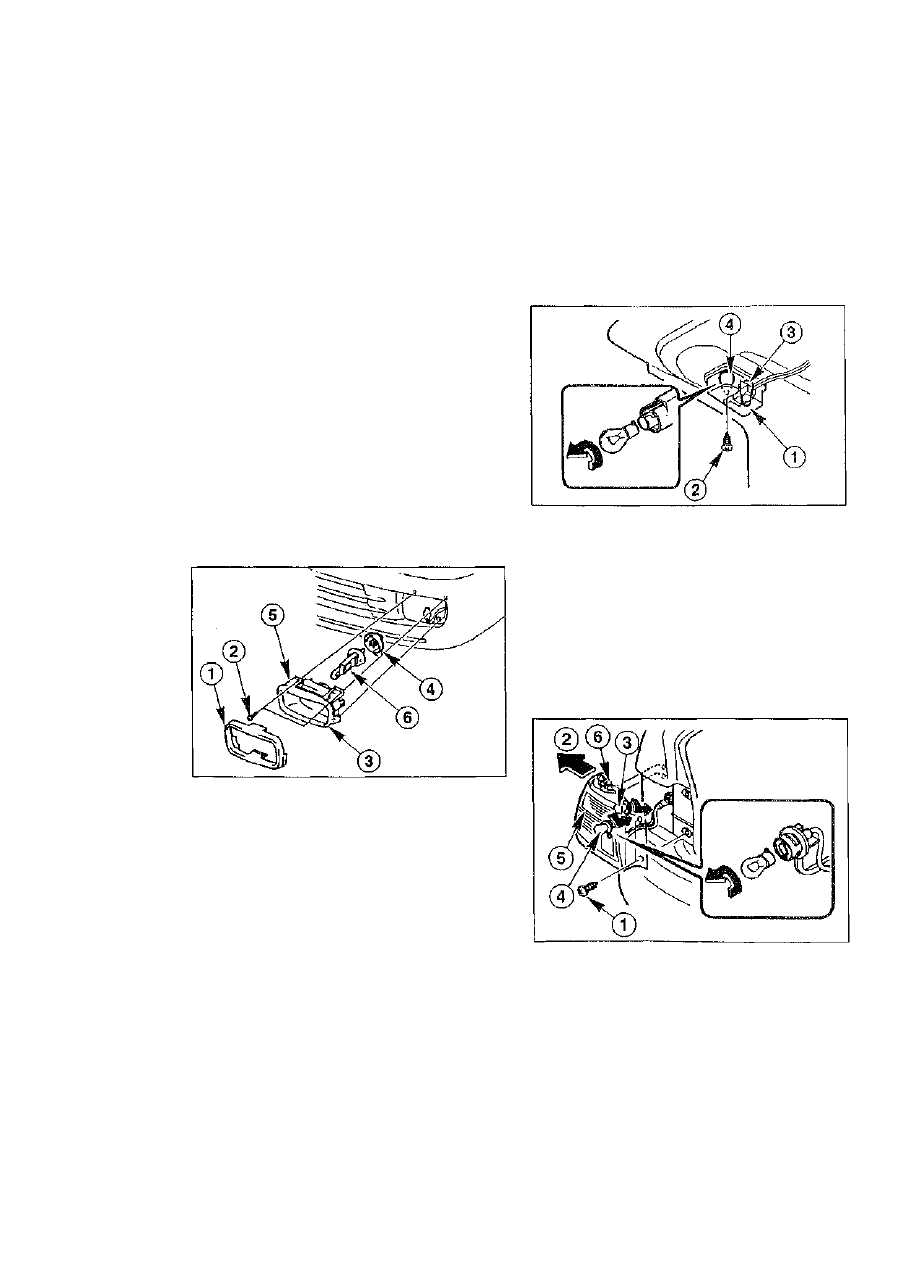

Противотуманные фары

В зависимости от модели и года изготовле-

ния на автомобиле могут быть установлены ра-

зличные типы противотуманных фар.

• Отщелкнуть и снять противоослепительную

рамку  - 1 - .

Примечание. Противоослепительная рамка

используется не на всех автомобилях.

• Вывернуть 2 или 3 винта -2- и достать про-

тивотуманную фару из буфера. Не ослаблять

регулировочный винт -3-. На рисунке изо-

бражена левая противотуманная фара. У

правой противотуманной фары регулирово-

чный винт находится на противоположной

стороне.

• Повернуть патрон лампы накаливания -4- про-

тив часовой стрелки и достать из корпуса -5-.

• Вынуть лампу накаливания -6- из патрона -4-.

• Вставить в патрон новую лампу накаливания.
• Установить лампу накаливания вместе с па-

троном в корпус и, повернув, зафиксировать.

• Завернуть винты, крепящие противотуман-

ную фару.

• В случае необходимости установить и за-

щелкнуть противоослепительную рамку.

Задний фонарь

В зависимости от года выпуска на автомо-

билях используются различные задние фонари.

Несмотря на это, их снятие и установка не

имеют принципиальных различий.

Автомобиль с кузовом седан

Фонарь заднего хода и задний противоту-

манный фонарь

• Отвернуть с внутренней стороны крышки ба-

гажника винт -2-, крепящий корпус  - 1 - .

• Вдавить лампу накаливания фонаря заднего

хода -3- или же лампу накаливания заднего

противотуманного фонаря -4- в патрон, пове-

рнуть против часовой стрелки и достать ее.

• Вставить новую лампу накаливания в патрон

и, нажав и повернув ее по часовой стрелке,

зафиксировать в патроне.

• Завернуть винт, крепящий корпус  - 1 - .

Задний фонарь указателя поворота/фо-

нарь сигнала торможения/габаритный за-

дний фонарь

• Вывернуть два винта  - 1 - .
• Переместить наружу (в направлении, указанном

на рисунке стрелкой -2-) задний фонарь -5-.

• Повернуть патрон вместе с лампой накали-

вания фонаря указателя поворота -3- или же

патрон с лампой накаливания фонаря си-

гнала торможения/габаритного заднего фо-

наря -4- и достать ее.
