• Установить скобу и зафиксировать ее вин-

тами (45 Нм).

• Установить резонатор.
• Установить воздушный фильтр.
• Установить воздухозаборный патрубок
• Подключить провод к отрицательному (-) вы-

воду аккумуляторной батареи. При необхо-

димости ввести спец. код в радиоприемник

и установить время на часах.

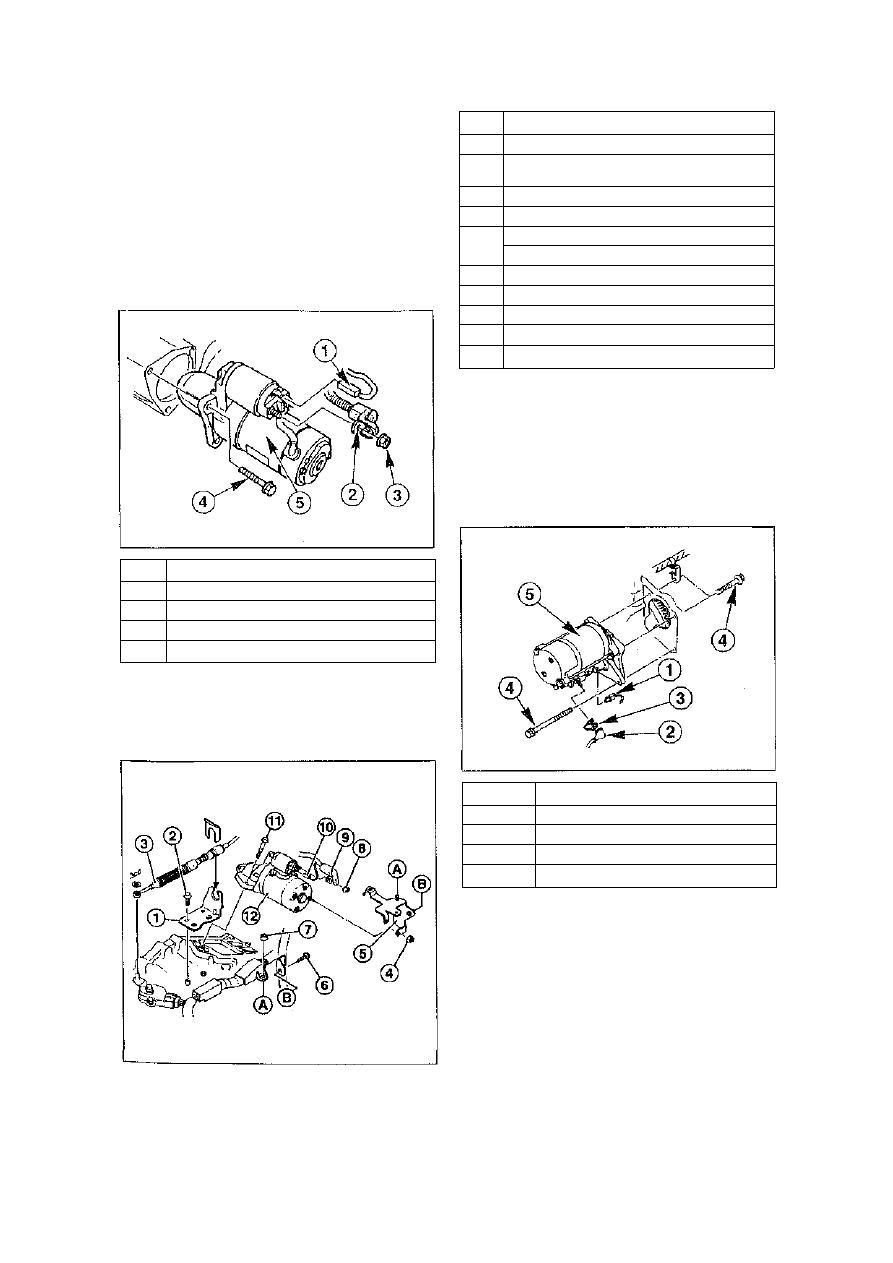

На автомобилях с бензиновым

двигателем с рабочим объемом 2,5 л и

механической коробкой передач

1

2
3
4

5

штекерный разъем, клемма S

соединительный провод клеммы В

гайка клеммы (10 Нм)

винт (45 Нм)

стартер

Снять воздушный патрубок и воздушный

фильтр.
На автомобилях с бензиновым

двигателем с рабочим объемом 2,5 л и

автоматической коробкой передач

1

2

3

4
5
6

7

8
9

10
11
12

кронштейн (держатель) тросового привода

винт (8 Нм)

тросовый привод рычага управления

автоматической коробкой передач

гайка (5 Нм)

кронштейн стартера

винт (8 Нм)

гайка

гайка клеммы(20 Нм)

провод, клемма В

штекерный разъем, клемма S

винт (40 Нм)

стартер

• Перед демонтажем стартера снять воздухо-

заборный патрубок и воздушный фильтр.

• Правильно устанавливайте кронштейн стар-

тера: обозначенные посредством значков А-

А и В-В части необходимо соединять в соо-

тветствии с изображенным на рисунке.

На автомобилях с дизельным двигателем

Стартер размещен в передней части мото-

рного отделения.

1

2
3
4
5

штекерный разъем, клемма S

соединительный провод клеммы В

гайка клеммы (10 Нм)

винт (80 Нм)

стартер

• При необходимости снять с автомобиля ак-

кумуляторную батарею и вентилятор.

П р о в е р к а и снятие и  у с т а н о в к а

тягового  р е л е стартера

При неисправности тягового реле шестерня

стартера не входит в зацепление с зубчатым

венцом маховика двигателя. В результате стар-

тер не может провернуть коленчатый вал.

101

Проверка на автомобиле

• Установить рычаг переключения передач в

нейтральное положение, на автомобилях с
автоматической коробкой передач - в поло-
жение "Р".

• Аккумуляторная батарея должна быть заря-

жена на 100%.

• Соединить проводом клеммы В и S. Шестерня

стартера должна выдвинуться вперед, издав
щелкающий звук, а сам стартер - заработать.
В противном случае снять стартер с автомо-
биля и повторить данную проверку.

Снятие

• Снять стартер с автомобиля и повторить вы-

шеописанную проверку. Если при включении
стартера срабатывает тяговое реле, но не
вращается якорь, необходимо обратиться на
СТО.

• При несрабатывании тягового реле заменить

его новым.

Установка

• Уплотнить место соединения F. На рисунке

изображен стартер не от автомобиля Мазда
626.

• Установить вильчатый рычаг стартера в тяго-

вое реле, зафиксировать реле.

• Закрепить провод на тяговом реле.
• Проверить работоспособность стартера вы-

шеописанным способом.

• Установить стартер на автомобиль.

Возможные неисправности стартера, их причины и методы устранения

Неисправности

При включении зажига-

ния не вращается якорь

стартера

При включении стар-

тера якорь вращается

слишком медленно

При включении стар-

тера якорь вращается,

маховик не вращается

Не срабатывает меха-

низм перемещения

шестерни стартера

Причины

Разряжена аккумуляторная батарея

Замыкание клемм В и S стартера. Обрыв

провода S, идущего к выключателю

зажигания и стартера. Неисправен

выключатель стартера

Сильно окислены полюсные выводы

аккумуляторной батареи и наконечники

проводов; слабо затянуты наконечники или

обрыв проводов

Отсутствие напряжения на клемме S

(тяговое реле)

Разряжена аккумуляторная батарея
Окислены полюсные выводы

аккумуляторной батареи и наконечники

проводов; слабо затянуты наконечники

Зависание щеток, их износ, загрязнение

щеток

Подгорание коллектора, его загрязнение

Отсутствует напряжение на клемме S (не

менее 10 В)

Неисправно втягивающее реле

Неисправен механизм перемещения

шестерни стартера

Загрязнена шестерня

Поврежден зубчатый венец маховика
Загрязнен или поврежден механизм
Неисправно втягивающее реле

Ослабла либо поломалась возвратная

пружина

Методы устранения

Зарядить батарею

Устранить обрыв, заменить

поломанные детали

Очистить полюсные выводы и

наконечники проводов, проверьте

целостность проводов цепи батарея-

стартер-масса; затянуть наконечники

проводов

Обрыв провода. Неисправен

выключатель зажигания и стартера

Зарядить батарею
Очистить полюсные выводы и

наконечники проводов, затянуть их

Проверить, почистить либо заменить

щетки

Обточить коллектор или заменить якорь

Проверить выключатель зажигания и

стартера или втягивающее реле

Заменить втягивающее реле
Заменить механизм
Почистить шестерню

Заменить маховик

Почистить механизм, при

необходимости заменить

Заменить реле
Заменить пружину

102

Если стартер не срабатывает, в первую оче-

редь следует проверить наличие напряжения

при запуске двигателя на клемме S втягиваю-

щего реле (напряжение должно быть не менее

10 В). Если напряжение ниже 10 В, следует

проверить провода, входящие в электрическую

цепь стартера.

Для проверки работоспособности стартера

следует:

• Поднять автомобиль с помощью домкрата,

выключить передачу и зажигание.

• Замкнуть проводом (поперечное сечение не

менее 4 мм

2

) клеммы В и S,

Если стартер срабатывает, неполадку сле-

дует искать в электропроводке. В противном

случае снять стартер с автомобиля и произве-

сти его проверку.

Перед началом проверки проверить про-

чность крепления проводов. Удалить с конта-

ктов следы окисления.

Стеклоочистители

Замена резиновых лент щеток
стеклоочистителей

При неудовлетворительной работе необхо-

димо заменить резиновые ленты щеток стекло-

очистителя. В продаже имеются как щетки в

сборе с резиновыми лентами, так и резиновые

ленты в отдельности. При замене лишь резино-

вых лент обратите внимание на состояние ще-

ток. Они не должны быть погнутыми.

Внимание. Если работа щеток сопрово-

ждается непрерывным шумом, как правило,

недостаточно заменить щетки или резиновые

ленты. Следует обязательно проверить и при

необходимости отрегулировать угол наклона

рычагов стеклоочистителя.

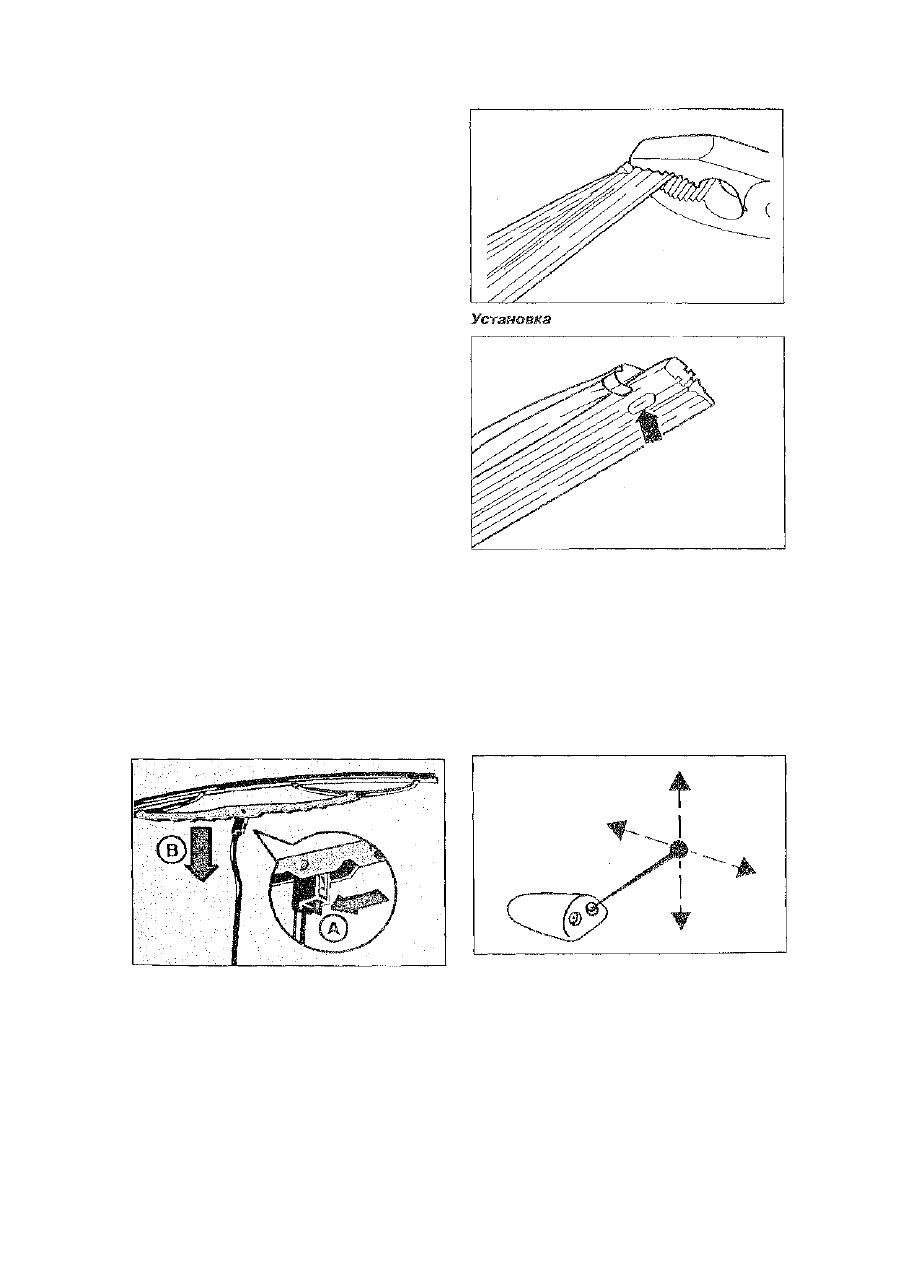

Снятие

• Отвести рычаги вместе со щетками от стекла.

• Закрепить резиновые ленты на стальных

планках. Для этого продеть скобы планок в

отверстия лент и загнуть их. Установить ле-

нты в сборе с планками на щетки.

• Надеть щетки стеклоочистителя на рычаги.
• Прижать рычаги со щетками к стеклу. Рези-

новые ленты по всей своей длине должны

плотно прилегать к стеклу. При необходимо-

сти осторожно подогнуть рычаги.

Надавить на скобу -А- в направлении, ука-

занном стрелкой. Нажав на щетку -В-, выве-

сти ее из зацепления с защелкой рычага.

Сжать плоскогубцами стальные планки, нахо-

дящиеся с обратной стороны резиновых

лент. Снять ленты вместе с планками.

• Для регулирования направления струи жид-

кости для обмыва стекол необходимо ввести

в отверстие жиклера иглу и отметить на сте-

кле точку, куда указывает обратный конец

иголки.

Примечание. Если жиклер не поддается

регулированию или жидкость поступает из

103

Регулирование жиклеров
стеклоомывателя

него неравномерно, жиклер подлежит за-

мене. Жиклер стеклоомывателя заднего сте-

кла не регулируется.

• Чистку жиклеров стеклоомывателя можно

производить с помощью подаваемого под

давлением воздуха. Снять жиклеры с авто-

мобиля и продуть их. Воздух должен подава-

ться через штуцер жиклера, к которому под-

соединяется шланг стеклоомывателя.

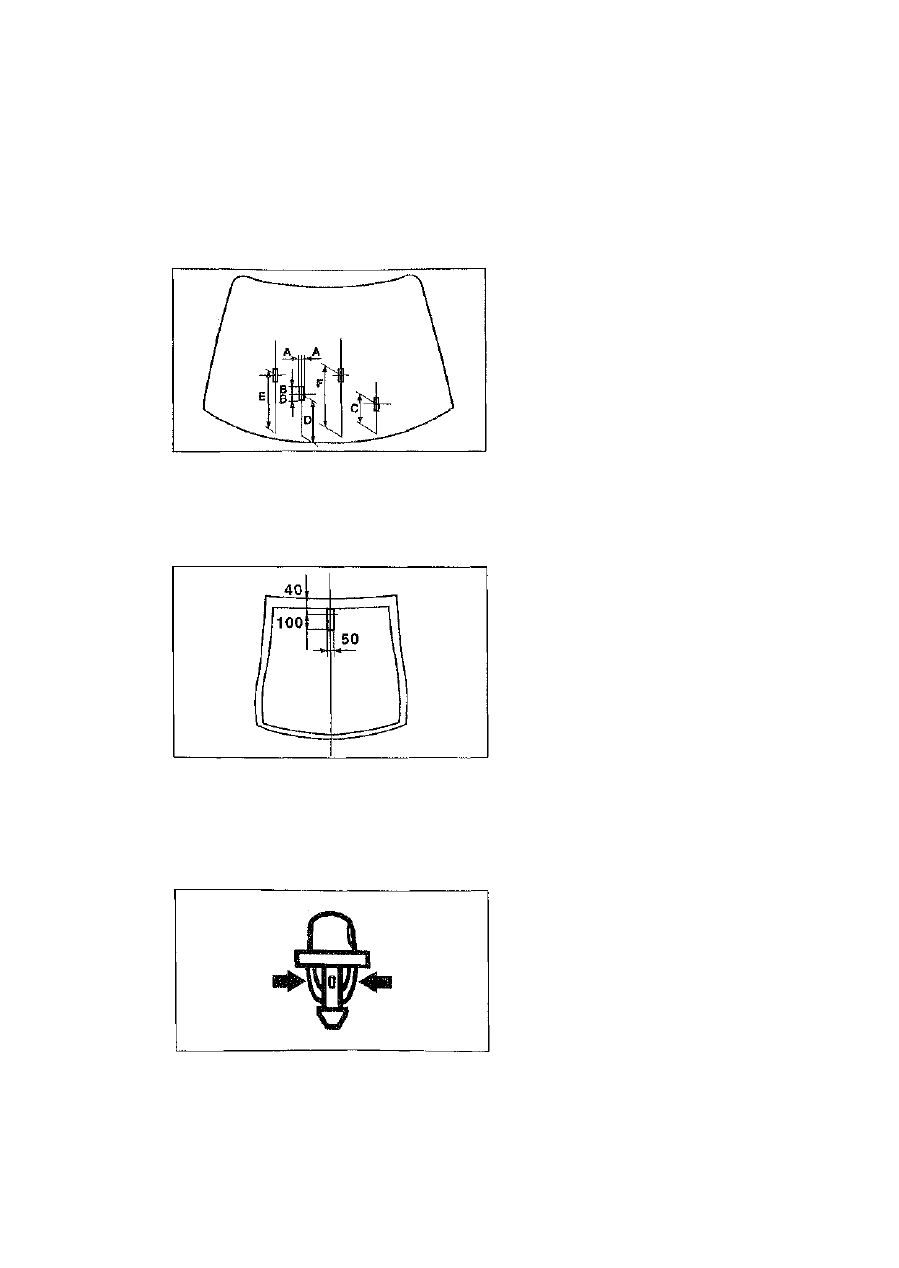

Лобовое стекло

• Отрегулировать положение жиклеров таким

образом, чтобы струи жидкости для обмыва

попадали в отмеченные пункты на лобовом

стекле. А = 30 мм, В = 40 мм, С = 200 мм, D

= 300 мм, Е = 350 мм, F = 400 мм.

Заднее стекло, хэтчбек

• Отрегулировать положение жиклера таким

образом, чтобы струи жидкости для обмыва

попадали в отмеченные на заднем стекле

пункты.

Снятие и установка жиклеров
стеклоомывателя

Лобовое стекло

Снятие

* Открыть капот.

• Снять шланг стеклоомывателя.
• Сжать фиксаторы в направлении, указанном

на рисунке стрелкой, и вынуть жиклер из

монтажного отверстия.

Установка

• Сверху вставить жиклер в монтажное отвер-

стие, надавить на жиклер. Должен раздаться

звук защелкивающихся фиксаторов.

• Надеть шланг стеклоомывателя на штуцер

жиклера.

• Закрыть капот и отрегулировать положение '

жиклера (см. соответствующий раздел).

Заднее стекло

Автомобили с кузовом универсал

Жиклер стеклоомывателя заднего стекла на

автомобилях с кузовом универсал вмонтирован

в задний спойлер. Жиклер не регулируется.

Для снятия жиклера необходимо демонтиро-

вать с автомобиля спойлер и, нажав на жиклер,

вынуть его.

Снятие и установка заднего жиклера

Автомобили с кузовом хэтчбек

Жиклер стеклоомывателя заднего стекла на

автомобилях с кузовом хэтчбек, выпускаемых с

08/97, вмонтирован в крышу. Для демонтажа

жиклера необходимо снять обивку внутренней

поверхности крыши.

Снятие жиклера стеклоомывателя заднего

стекла на автомобилях всех моделей произво-

дится аналогично снятию жиклера лобового

стекла. На автомобилях, выпускавшихся с

01/92 по 07/97, заранее следует снять боковую

и верхнюю облицовку задней двери. Снять

шланг стеклоомывателя, вынуть жиклер из

монтажного отверстия.
