ENTERTAINMENT

09–20–1

09–20

09–20

ENTERTAINMENT

CAR-NAVIGATION SYSTEM OUTLINE .  09–20–1
CAR-NAVIGATION SYSTEM

STRUCTURAL VIEW  . . . . . . . . . . . . . .  09–20–2

CAR-NAVIGATION SYSTEM

BLOCK DIAGRAM  . . . . . . . . . . . . . . . .  09–20–3

CAR-NAVIGATION SYSTEM

SPECIFICATIONS . . . . . . . . . . . . . . . . .  09–20–3

Car-navigation Unit  . . . . . . . . . . . . . . .  09–20–3
LCD Unit  . . . . . . . . . . . . . . . . . . . . . . .  09–20–3

CAR-NAVIGATION UNIT OUTLINE  . . . .  09–20–3

CAR-NAVIGATION UNIT

CONSTRUCTION . . . . . . . . . . . . . . . . . . 09–20–4

Structure . . . . . . . . . . . . . . . . . . . . . . . . 09–20–4
Terminal Layout and Signals . . . . . . . . . 09–20–4

NAVIGATION FUNCTION. . . . . . . . . . . . . 09–20–6

Outline. . . . . . . . . . . . . . . . . . . . . . . . . . 09–20–6
Map Screen Selection . . . . . . . . . . . . . . 09–20–6
Pop Up Menu  . . . . . . . . . . . . . . . . . . . . 09–20–8
Destination Setting Function . . . . . . . . . 09–20–9

End of Toc

CAR-NAVIGATION SYSTEM OUTLINE

EHU092066000101

•

A 7 inch wide, pop-up LCD (

*

TFT) has been adopted to improve marketability.

•

A hybrid in car-navigation system and map-matching function has been adopted to improve accuracy of
detection of the vehicle’s position.

•

A remote control with an infrared transmitter has been adopted to improve operational ability.

•

The languages and voices available for use with the car-navigation unit include English and French. However,
the language used in this manual is in English only.

*

TFT: Thin Film Transistor

End Of Sie

ENTERTAINMENT

09–20–2

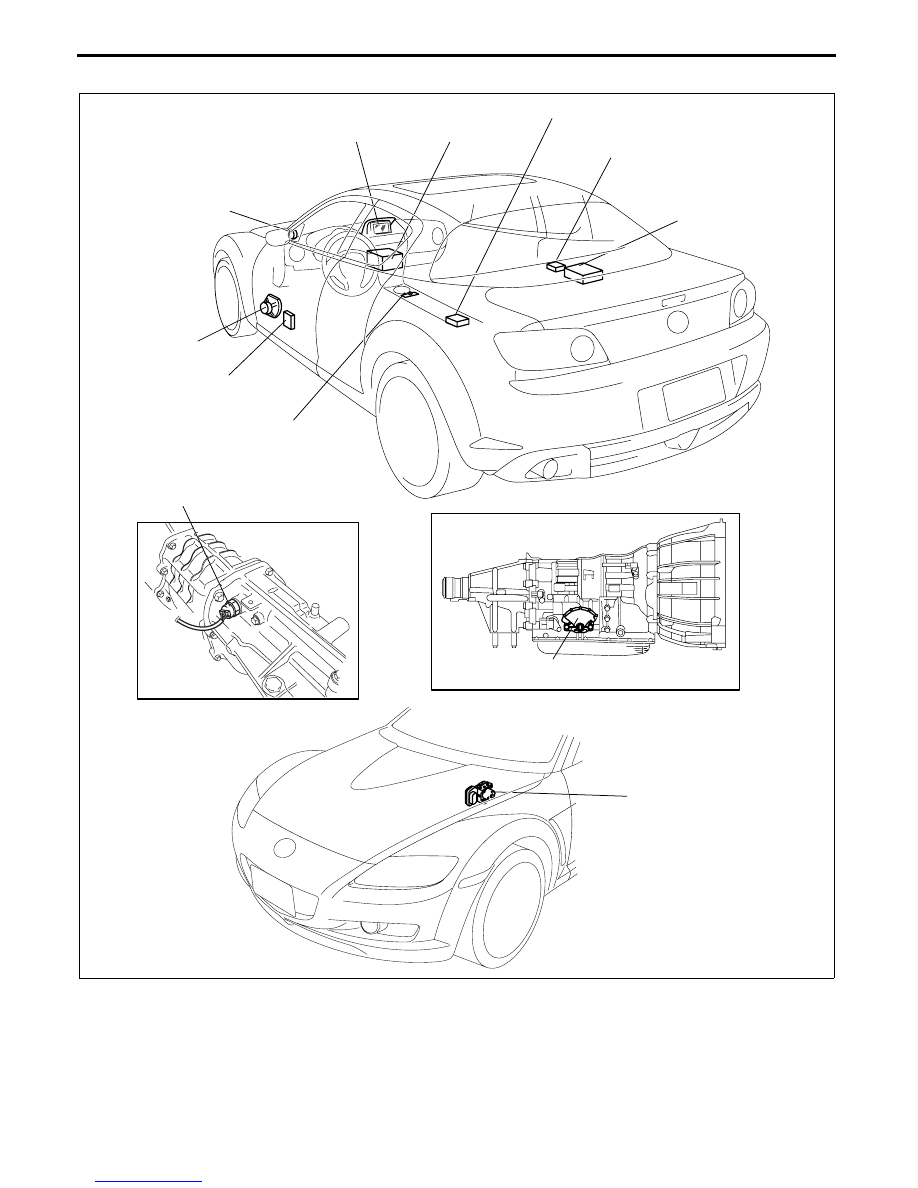

CAR-NAVIGATION SYSTEM STRUCTURAL VIEW

EHU092066000102

End Of Sie

CAR-NAVIGATION UNIT

AUDIO UNIT

LCD UNIT

FRONT TWEETER

FRONT DOOR
SPEAKER

FRONT DOOR
SPEAKER
AMPLIFIER
(BOSE)

CAR-NAVIGATION
CONTROL SWITCH

MAIN AMPLIFIER (BOSE)

GPS ANTENNA

BACK-UP LIGHT SWITCH (MT)

DSC HU/CM (WITH DSC) OR
ABS HU/CM (WITH ABS)

TR SWITCH (AT)

CHU0920S100

ENTERTAINMENT

09–20–3

09–20

CAR-NAVIGATION SYSTEM BLOCK DIAGRAM

EHU092066000103

End Of Sie

CAR-NAVIGATION SYSTEM SPECIFICATIONS

EHU092066000104

Car-navigation Unit

LCD Unit

End Of Sie

CAR-NAVIGATION UNIT OUTLINE

EHU092066902101

•

Using exterior signal input and DVD-ROM information, this unit detects vehicle position, provides destination
route guidance, and displays color maps.

End Of Sie

CAR-NAVIGATION UNIT

AUDIO UNIT

LCD UNIT

FRONT
TWEETER
(DRIVER SIDE)

FRONT DOOR
SPEAKER
(DRIVER SIDE)

CAR-NAVIGATION
CONTROL SWITCH

GPS ANTENNA

ABS HU/CM (WITH ABS) OR
DSC HU/CM (WITH DSC)

TR SWITCH (AT) OR
BACK-UP LIGHT SWITCH (MT)

LCD

GPS
RECEIVER

GYRO
SENSOR

DVD DRIVER

CPU

VEHICLE
SPEED SIGNAL

PARKING BRAKE SWITCH

R-RANGE
SIGNAL

PARKING
BRAKE
SIGNAL

TILT SWITCH

OPEN/CLOSE
SWITCH

CPU

CHU0920S101

Item

Specification

Unit type

Stand alone

Rated voltage

(V)

12

ROM type

DVD-ROM

Voice guidance output power

(W)

5

Item

Specification

Unit type

Pop-up

Rated voltage

(V)

12

Display (for car-navigation system)

Size

(inch)

7 (wide)

Type

TFT (Thin Film Transistor); Full-color

Display (for audio, and A/C)

Type

LCD; Amber-color

ENTERTAINMENT

09–20–4

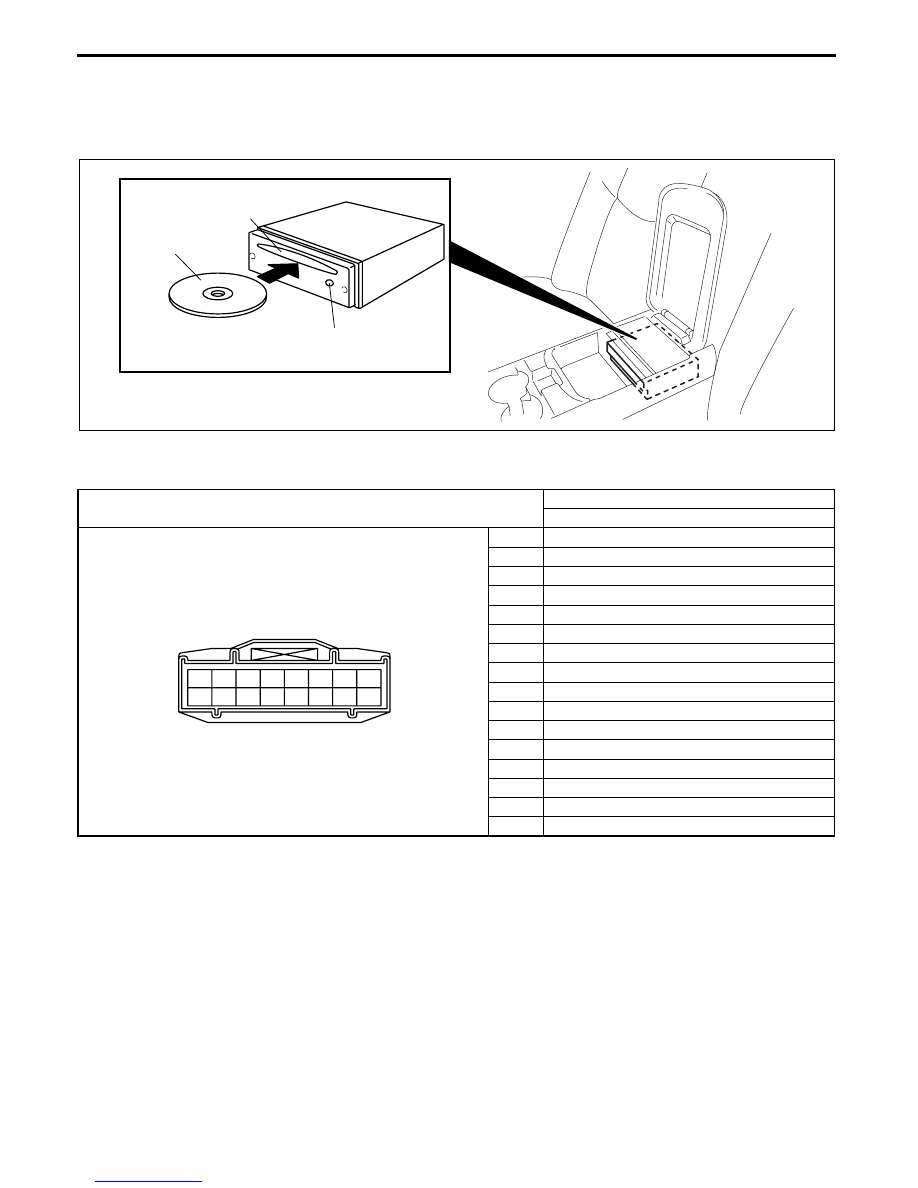

CAR-NAVIGATION UNIT CONSTRUCTION

EHU092066902102

Structure

•

The car-navigation unit is located in the console.

•

An Eject button, to eject the DVD-ROM from the loading slot, is included in the unit.

•

A gyro sensor which detects vehicle cornering angle is built into the unit.

Terminal Layout and Signals

*1 : Vehicles with BOSE

*2 : Vehicles without BOSE

Terminal

Signals

16-pin connector

1A

GND

1B

B+

1C

–

1D

ACC

1E

Front speaker input (-)*1

1F

–

1G

Front speaker input (+)*1

1H

Vehicle speed

1I

Front speaker output (-)*1

1J

–

1K

Front speaker output (+)*1

1L

R-range

1M

Front speaker output (-)*2

1N

Front speaker output (+)*2

1O

Front speaker input (-)*2

1P

Front speaker input (+)*2

DVD-ROM LOADING SLOT

EJECT BUTTON

DVD-ROM

EHU920ZS8001

1A

1C

1E

1G

1I

1K

1M

1O

1B

1D

1F

1H

1J

1L

1N

1P
